La correcta intervención y gestión de los cables de red son fundamentales para asegurar la fiabilidad y el rendimiento de cualquier infraestructura de comunicaciones, especialmente en entornos industriales donde las exigencias son significativamente mayores que en una oficina. Comprender los principios básicos de la instalación, las topologías de red, las limitaciones técnicas y las mejores prácticas es esencial para cualquier profesional involucrado en el despliegue y mantenimiento de redes. Este artículo se adentra en los aspectos clave de la intervención de cables de red, desde los fundamentos hasta consideraciones avanzadas, proporcionando una visión detallada para asegurar una red robusta y eficiente.
Fundamentos de la Red de Cableado Estructurado

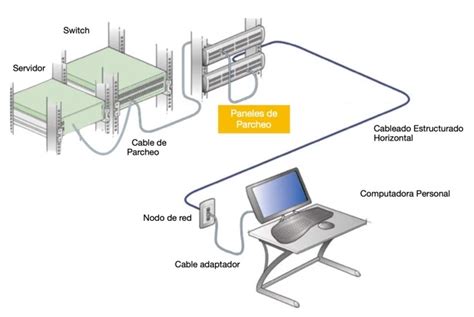

El cableado estructurado es la base de cualquier red de comunicaciones moderna. Se refiere al sistema estandarizado de cables, conectores y hardware de red asociado que proporciona una plataforma de telecomunicaciones integral. Este sistema soporta diversas aplicaciones y servicios, como datos, voz, video y sistemas de gestión de edificios. La planificación y ejecución cuidadosa del cableado estructurado son cruciales para evitar problemas de conectividad, garantizar velocidades de transmisión óptimas y facilitar futuras expansiones o modificaciones.
El Rol de los Componentes Activos y Pasivos
En una red de cableado estructurado, distinguimos entre componentes activos y pasivos. Los componentes pasivos son el cableado físico en sí mismo, los conectores (como RJ45), los paneles de parcheo y las cajas de conexión. Estos elementos son esenciales para la transmisión de señales, pero no requieren de alimentación eléctrica para funcionar. Son el "cerebro" del sistema en el sentido de que forman la estructura subyacente que permite la comunicación. Por otro lado, los componentes activos son los equipos que requieren alimentación eléctrica para operar y gestionar el flujo de datos. Esto incluye switches, routers, hubs y puntos de acceso inalámbrico. Son los equipos que interactúan con el entorno físico de la red, dirigiendo el tráfico y permitiendo la comunicación entre dispositivos. La correcta interconexión y configuración de ambos tipos de componentes es vital para el funcionamiento óptimo de la red.
Estándares y Limitaciones Técnicas en Redes Ethernet Industriales
El mundo de las redes industriales presenta desafíos únicos que requieren un enfoque especializado. Los entornos industriales no son oficinas; están caracterizados por condiciones extremas como vibraciones, temperaturas variables, polvo, humedad y interferencias electromagnéticas. Por ello, los estándares de red para estos entornos están diseñados para ser más robustos y fiables.
Límites de Distancia y Número de Dispositivos
Uno de los aspectos fundamentales a considerar es la distancia máxima del cable: 100 metros entre dos dispositivos. Esto se debe al estándar Ethernet industrial, que limita la longitud para evitar pérdida de señal. Esta limitación es crucial para el diseño de la topología de red, especialmente en instalaciones extensas. Además, el máximo de dispositivos por subred es de hasta 255. Estos límites influyen directamente en cómo se planifica la infraestructura de red, determinando la necesidad de repetidores o switches adicionales para extender el alcance o segmentar la red.
Topologías de Red y su Selección

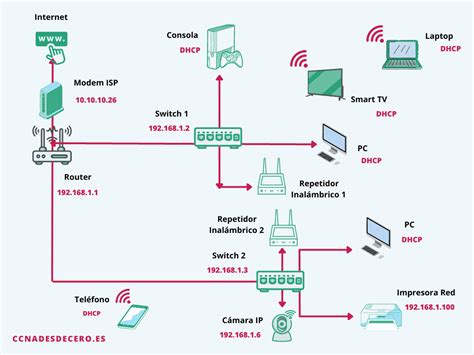

La topología de red define la disposición física o lógica de los nodos (dispositivos) y las conexiones en una red. La elección de la topología adecuada es un factor crítico que impacta la eficiencia, la escalabilidad y la resiliencia de la red.
Tipos Comunes de Topologías
- Estrella: Todos los dispositivos se conectan a un switch central. Esta es una topología muy común y fácil de gestionar, ya que un fallo en un cable individual solo afecta al dispositivo conectado a él, no a toda la red.
- Línea (o Bus): Los dispositivos se conectan uno tras otro en una cadena lineal. Aunque simple, un fallo en el cable principal puede desconectar toda la red, y la resolución de problemas puede ser más compleja.
- Anillo: Los dispositivos se conectan formando un circuito cerrado. Permite la redundancia, ya que los datos pueden viajar en ambas direcciones, y si un enlace falla, la red puede seguir funcionando a través de la ruta alternativa.
¿Cuál Elegir?
La elección entre estas topologías, o combinaciones de ellas (como una estrella extendida o una topología jerárquica), depende de varios factores, incluyendo el tamaño de la instalación, los requisitos de fiabilidad, el presupuesto y las aplicaciones específicas. En entornos industriales, donde la disponibilidad continua es primordial, las topologías que ofrecen redundancia, como el anillo o configuraciones de estrella con switches redundantes, suelen ser preferidas.
Consideraciones Prácticas para la Instalación de Redes Industriales
La implementación de una red en un entorno industrial va más allá de simplemente conectar cables. Requiere una comprensión profunda de las condiciones operativas y la aplicación de las mejores prácticas para garantizar la longevidad y el rendimiento de la infraestructura.
Calidad de los Componentes
Un consejo práctico: No ahorres en calidad. Utilizar cables, conectores y equipos de red diseñados específicamente para entornos industriales es fundamental. Estos componentes suelen tener carcasas más robustas, mejor protección contra el polvo y la humedad (clasificación IP), y mayor resistencia a interferencias electromagnéticas y vibraciones. Invertir en componentes de alta calidad desde el principio puede prevenir costosos tiempos de inactividad y fallos prematuros.
Mantenimiento y Gestión de la Red
No basta con montar la red. El mantenimiento regular y la gestión proactiva son esenciales para asegurar que la red funcione de manera óptima a lo largo del tiempo. Esto incluye la monitorización del rendimiento, la identificación y resolución de cuellos de botella, la actualización de firmware de los dispositivos y la inspección del cableado físico para detectar signos de desgaste o daño.
¿Por qué Importa Esto?
La fiabilidad de la red es un factor determinante en la eficiencia operativa de una planta industrial. Una red inestable puede provocar interrupciones en la producción, pérdida de datos críticos, fallos en sistemas de control y, en última instancia, pérdidas económicas significativas. Por lo tanto, una intervención y gestión cuidadosa del cableado de red no son solo tareas técnicas, sino inversiones estratégicas en la continuidad del negocio.
Profundizando en PROFINET: Un Estándar Clave para la Automatización Industrial
En el ámbito de la automatización industrial, PROFINET (Process Field Network) se ha consolidado como un estándar de comunicación Ethernet industrial de alto rendimiento. Su diseño está optimizado para aplicaciones de automatización, ofreciendo una transferencia de datos rápida y fiable entre controladores (PLCs) y dispositivos de campo.
Arquitectura y Funcionamiento de PROFINET
PROFINET se basa en los principios de Ethernet estándar, pero incorpora características específicas para la automatización. Permite la integración de tecnologías de comunicación estándar de TI, como TCP/IP, junto con protocolos en tiempo real para la comunicación determinista requerida en muchas aplicaciones de automatización.
Controladores (PLCs)
Los controladores, o PLCs (Programmable Logic Controllers), son el "cerebro" del sistema de automatización. Son los encargados de ejecutar la lógica del programa, procesar datos de los sensores y enviar comandos a los actuadores. En una red PROFINET, los PLCs actúan como maestros de comunicación, gestionando el intercambio de datos con los dispositivos de campo.
Dispositivos de Campo
Los dispositivos de campo son aquellos equipos que interactúan con el entorno físico. Esto incluye una amplia gama de dispositivos como sensores (que miden variables como temperatura, presión, posición), actuadores (que realizan acciones físicas, como motores o válvulas), sistemas de visión, y unidades de entrada/salida remotas. PROFINET facilita la integración de estos dispositivos en la red de automatización, permitiendo una recopilación de datos centralizada y un control preciso.
Redundancia en PROFINET
Para garantizar la máxima disponibilidad, PROFINET soporta mecanismos de redundancia. La redundancia de anillo a nivel de dispositivo ( zařízeníbezogene Redundanz, IR) permite que la comunicación continúe incluso si un enlace de red falla, sin necesidad de tiempo de inactividad adicional. Esto es crucial para aplicaciones críticas donde la interrupción del proceso no es aceptable.
Configuración y Diagnóstico de Redes PROFINET
La configuración de una red PROFINET implica definir la topología, asignar direcciones IP a los dispositivos y configurar los parámetros de comunicación. Las herramientas de diagnóstico integradas en PROFINET y los sistemas de gestión de red permiten monitorizar el estado de la red en tiempo real, identificar problemas y facilitar la resolución de fallos.
Cableado y Conectividad en Entornos Industriales
La elección y el tipo de cableado son cruciales para el rendimiento y la fiabilidad de las redes industriales. A diferencia del cableado de oficinas, el cableado industrial debe soportar condiciones ambientales adversas.
Tipos de Cableado Industrial
Existen varios tipos de cables Ethernet diseñados para aplicaciones industriales, cada uno con sus propias características:
- Cableado de Cobre: Los cables de par trenzado (como Cat5e, Cat6, Cat6a) son comunes, pero para entornos industriales, se utilizan versiones con recubrimientos más resistentes (PVC, PUR, TPE) para proteger contra la abrasión, aceites, productos químicos y temperaturas extremas. La protección contra interferencias electromagnéticas (EMI) es fundamental, por lo que los cables apantallados (con blindaje individual de pares y/o blindaje general) son a menudo necesarios.
- Cableado de Fibra Óptica: La fibra óptica es inmune a las interferencias electromagnéticas y permite distancias de transmisión mucho mayores que el cobre. Es ideal para entornos con altos niveles de EMI o para interconexiones entre edificios o secciones de una planta. Existen cables de fibra multimodo y monomodo, así como versiones para entornos industriales con cubiertas protectoras reforzadas.
Conectores y Acoplamientos

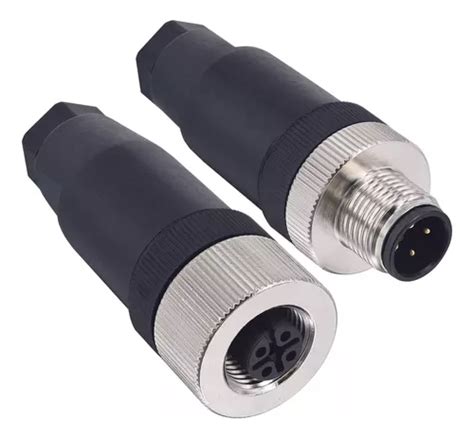

Los conectores RJ45 estándar pueden no ser suficientes en entornos industriales. Se utilizan conectores más robustos, a menudo con clasificación IP, que ofrecen una conexión segura y resistente a vibraciones y contaminantes. Los conectores M12, por ejemplo, son comunes en aplicaciones de automatización debido a su tamaño compacto y alta resistencia ambiental.
Instalación y Mantenimiento: Mejores Prácticas
La instalación y el mantenimiento adecuados del cableado de red son cruciales para garantizar su longevidad y el rendimiento de la red.
Planificación Detallada
Antes de cualquier intervención, es vital realizar una planificación detallada. Esto incluye:
- Análisis del Entorno: Evaluar las condiciones ambientales (temperatura, humedad, presencia de químicos, polvo, vibraciones, fuentes de EMI).
- Diseño de la Topología: Seleccionar la topología más adecuada (estrella, línea, anillo, jerárquica) en función de los requisitos de la aplicación y las limitaciones del sitio.
- Selección de Componentes: Elegir cables, conectores y equipos de red que cumplan con los estándares industriales y las especificaciones requeridas.
- Rutas de Cableado: Planificar las rutas de cableado para minimizar la exposición a daños, evitar fuentes de interferencia y facilitar el acceso para mantenimiento.
Instalación Profesional
La instalación debe ser realizada por personal cualificado que siga las mejores prácticas:
- Tendido de Cables: Evitar tensiones excesivas, radios de curvatura demasiado pequeños y el contacto con bordes afilados. Utilizar conductos, bandejas de cables o soportes adecuados para proteger el cableado.
- Conexiones: Asegurar que todas las terminaciones y conexiones se realicen correctamente, siguiendo las especificaciones del fabricante. Utilizar herramientas de crimpado y terminación adecuadas.
- Pruebas: Una vez instalado, el cableado debe ser probado exhaustivamente utilizando equipos de prueba de red para verificar la continuidad, la integridad de la señal y el rendimiento (por ejemplo, pruebas de pérdida de inserción, reflexión en el extremo de retorno, diafonía).
Mantenimiento Preventivo
Un programa de mantenimiento preventivo puede ayudar a identificar y solucionar problemas antes de que causen fallos:
- Inspecciones Visuales: Realizar inspecciones periódicas del cableado físico para detectar signos de daño, desgaste o conexiones sueltas.
- Monitorización del Rendimiento: Utilizar herramientas de gestión de red para monitorizar el tráfico, la latencia y la tasa de errores.
- Limpieza: Mantener limpios los conectores y las carcasas de los equipos, especialmente en entornos polvorientos.
- Documentación: Mantener una documentación actualizada de la topología de red, las rutas de cableado y la configuración de los equipos.
como probar cable de red sin probador de cable
Consideraciones Adicionales y Tendencias Futuras
La evolución constante de la tecnología y las demandas de la industria impulsan la innovación en el campo del cableado de red.
Ethernet de Alta Velocidad
Las redes industriales modernas están adoptando velocidades de Ethernet cada vez mayores, como 1 Gigabit Ethernet (GbE) y 10 GbE, para soportar aplicaciones de alta demanda de datos, como el procesamiento de video en tiempo real, la analítica de datos y la realidad aumentada. Esto requiere el uso de cableado de mayor categoría (Cat6a o superior) y, en algunos casos, la transición a fibra óptica.
Ciberseguridad en Redes Industriales
A medida que las redes industriales se vuelven más interconectadas y accesibles, la ciberseguridad se convierte en una preocupación primordial. El cableado y la infraestructura de red juegan un papel en la seguridad, al permitir la segmentación de la red, la implementación de firewalls y el control de acceso. La protección física del cableado contra manipulaciones no autorizadas también es un aspecto de la seguridad.
Convergencia de Redes
Existe una tendencia creciente hacia la convergencia de redes, donde las redes de automatización, TI y OT (Tecnología Operacional) se integran cada vez más. PROFINET, al ser compatible con Ethernet estándar, facilita esta convergencia, permitiendo una comunicación fluida entre diferentes sistemas y aplicaciones.
La intervención y gestión de cables de red, especialmente en entornos industriales, es una disciplina compleja que requiere una combinación de conocimiento técnico, atención al detalle y cumplimiento de las mejores prácticas. Desde la selección del cableado adecuado y la elección de la topología correcta hasta la implementación de estándares como PROFINET y la adopción de medidas de seguridad robustas, cada aspecto contribuye a la creación de una infraestructura de red fiable y eficiente que es fundamental para el éxito operativo en la industria moderna.
