Los cables de par trenzado son la columna vertebral de gran parte de nuestra infraestructura de comunicaciones moderna, desempeñando un papel crítico en una multitud de entornos de telecomunicaciones y redes. Esta tecnología, aparentemente sencilla en su concepción, posee una importancia profunda en nuestras interacciones diarias, sustentando la inmensa mayoría de las redes de datos y voz contemporáneas. El cable de par trenzado, con su diseño distintivo de hilos de cobre entrelazados, ha sido ingeniosamente concebido para abordar algunos de los desafíos más persistentes en la transmisión de señales. Su adopción generalizada en diversos escenarios, desde centros de datos en expansión hasta la familiaridad de las redes domésticas, habla de su versatilidad y eficacia.
¿Qué es el Cable de Par Trenzado?
Un cable de par trenzado es un tipo de sistema de cableado ampliamente empleado en aplicaciones de telecomunicaciones y redes. Está fabricado con hilos de cobre que se aíslan en pares y se enrollan entre sí. La torsión de los pares de cables es la característica definitoria de este diseño, y desempeña un papel crucial en la reducción de la diafonía y la interferencia electromagnética (EMI). El aislamiento de cada hilo evita el ruido eléctrico y minimiza el riesgo de degradación o pérdida de la señal. Esta configuración hace que los cables de par trenzado, en particular los cables Ethernet de par trenzado, sean altamente eficientes para transmitir datos a distancias cortas y largas. La simplicidad de su construcción, junto con su eficacia para mantener la integridad de la señal, ha convertido a los pares de cables trenzados en un componente fundamental en diversos sistemas de comunicación.

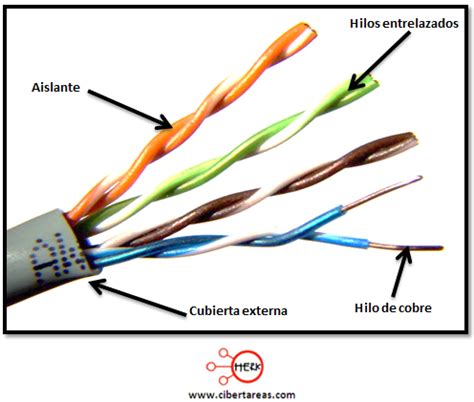

En esencia, un cable de par trenzado consiste en dos conductores eléctricos aislados y entrelazados. El objetivo principal de este entrelazado es reducir la interferencia eléctrica tanto de pares similares cercanos como de fuentes externas. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los alambres se trenzados consisten en dos alambres de cobre o a veces de aluminio, aislados con un grosor de 1 mm aproximado. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos.
En la historia de las telecomunicaciones, el cable de par trenzado ha tenido un rol fundamental. Este tipo de cable es el más común y se originó como solución para conectar teléfonos, terminales y computadoras sobre el mismo cableado, ya que está habilitado para comunicación de datos permitiendo transmisiones con frecuencias más altas. Los primeros teléfonos utilizaban líneas telegráficas, o alambres abiertos de un solo conductor de circuitos de conexión a tierra. En la década de 1880 fueron instalados tranvías eléctricos en muchas ciudades de Estados Unidos, lo que indujo ruido en estos circuitos. Cuando la distribución de energía eléctrica se hizo cada vez más común, esta medida resultó insuficiente. Dos cables, colgados a ambos lados de las barras cruzadas en los postes de alumbrado público, compartían la ruta con las líneas de energía eléctrica. En este método, los conductores intercambiaban su posición una vez por cada varios postes. De esta manera, los dos cables recibirían similares interferencias electromagnéticas de las líneas eléctricas, pero alternativamente por uno u otro cable. Esto representó una rápida implementación del trenzado, a razón de unos cuatro trenzados por kilómetro, o seis por milla. Los cables de par trenzado fueron inventados por el escocés Alexander Graham Bell en 1881 quien presentó una solicitud ante la Oficina de patentes de Estados Unidos el 4 de junio de ese año, siendo concedida un mes y 15 días después. En 1900, el conjunto de la red estadounidense de la línea telefónica era o de par trenzado o hilo abierto con la transposición a la protección contra interferencias.
Tipos de Cables de Par Trenzado
Los cables de cobre de par trenzado se clasifican principalmente en dos tipos, aunque existen variaciones que amplían esta clasificación: par trenzado sin blindaje (UTP) y par trenzado blindado (STP).
Cable de Par Trenzado No Blindado (UTP)

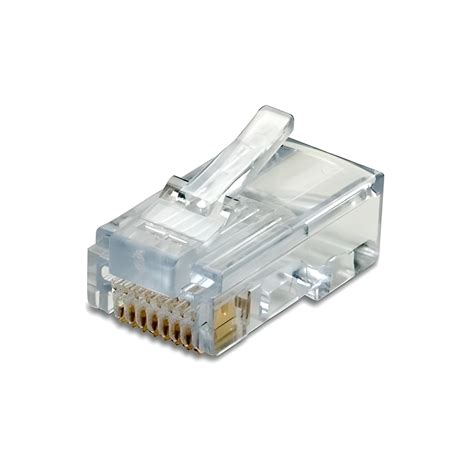

Actualmente se han convertido en un estándar en las redes LAN. Es el cable de pares trenzados más utilizado, no posee ningún tipo de protección adicional a la recubierta de PVC y tiene una impedancia de 100 Ohm. El conector más utilizado en este tipo de cable es el RJ45, parecido al RJ11 utilizado en teléfonos (pero un poco más grande), aunque también pueden usarse otros (RJ11, DB25, DB11, entre otros), dependiendo del adaptador de red. Es sin duda el que hasta ahora ha sido mejor aceptado, por su costo accesibilidad y fácil instalación.
El cable UTP (Unshielded Twisted Pair) o cable de par trenzado no apantallado o no blindado: Contiene pares trenzados sin blindar que se utilizan para diferentes tecnologías de redes locales. Es de bajo costo y de fácil uso, pero produce más errores que otros tipos de cable y tiene limitaciones para trabajar a grandes distancias sin regeneración de la señal.
El cable UTP se destaca por su asequibilidad y flexibilidad en la conexión en red. No cuenta con material de protección metálico, siendo su capa exterior de goma aislante. Además de su precio económico, ofrece un buen efecto retardante de llama, lo que lo hace seguro para una variedad de entornos de red.
El cable UTP par trenzado sin blindaje consiste en cables de cobre codificados por colores. El UTP cable tiene cuatro pares de hilos dentro de la chaqueta. Cada par está trenzado con un número diferente de giros por pulgada para ayudar a eliminar la interferencia de pares adyacentes y otros dispositivos eléctricos. La norma ANSI/TIA-568-C.2 establece que el cable de categoría debe tener un diámetro exterior inferior a 0,354 pulgadas, independientemente de si el cable está blindado o sin blindaje.
Los cables UTP se presentan en varias categorías, cada una diseñada para soportar diferentes velocidades de datos y aplicaciones. Las categorías más comunes son Cat5e, Cat6, Cat6a y Cat7. El Cat5e admite velocidades de hasta 1 Gbps y es adecuado para aplicaciones Ethernet básicas. El Cat6 admite 1 Gbps hasta 100 metros y 10 Gbps hasta 55 metros.
La distancia máxima que pueden cubrir los cables UTP depende de la categoría del cable y la velocidad de datos. Generalmente, para aplicaciones Ethernet, los cables Cat5e y Cat6 pueden alcanzar hasta 100 metros (328 pies).
Cable de Par Trenzado Blindado (STP)
En este caso, cada par va recubierto por una malla conductora que actúa de pantalla frente a interferencias y ruido eléctrico. Su impedancia es de 150 Ohm. El nivel de protección del STP ante perturbaciones externas es mayor al ofrecido por UTP. Sin embargo es más costoso y requiere más tiempo de instalación. La pantalla del STP para que sea más eficaz requiere una configuración de interconexión con tierra (dotada de continuidad hasta el terminal), con el STP se suele utilizar conectores RJ49.
El cable STP o par trenzado blindado contiene una envoltura de papel de aluminio adicional o una cubierta trenzada de cobre para ayudar a proteger las señales del cable de las interferencias. Este blindaje adicional evita que las interferencias electromagnéticas se filtren dentro o fuera del cable, lo que lo hace ideal para entornos con alta interferencia eléctrica. El cable STP se utiliza para eliminar el acoplamiento inductivo y capacitivo. La torsión cancela el acoplamiento inductivo, mientras que el blindaje elimina el acoplamiento capacitivo. Esto asegura una transmisión de señal más limpia y estable, especialmente en entornos donde la interferencia es una preocupación importante. En comparación con los UTP, los cables STP pueden ser más costosos, pero ofrecen ventajas significativas. Por ejemplo, admiten velocidades de transmisión más altas a través de distancias más largas, lo que los hace ideales para aplicaciones que requieren Ethernet de alta velocidad, como conexiones entre equipos, racks y edificios.
Los cables de par trenzado blindado (STP), aunque ofrecen una mejor protección contra EMI, son más caros y menos flexibles que los cables de par trenzado sin blindaje (UTP).
Cable de Par Trenzado Totalmente Blindado (SFTP)
SFTP son las siglas de par trenzado apantallado totalmente blindado. Este es un tipo especial de cable que usa múltiples versiones de blindaje metálico para bloquear la interferencia externa y evitar que interrumpan las señales transmitidas a través de los cables. Incorpora los métodos empleados por varios otros cables para lograr la máxima protección.
Cable de Par Trenzado con Pantalla Global (FTP)
El término FTP significa pares trenzados de lámina. Los cables de red FTP a menudo admiten LAN Ethernet. Los cables están diseñados y fabricados con un par trenzado o varios pares de núcleos trenzados con un blindaje de cinta de aluminio enrollado alrededor del conjunto.
En este tipo de cable, como en el UTP, sus pares no están apantallados individualmente, pero sí dispone de una pantalla global para mejorar su nivel de protección ante interferencias externas. Su impedancia típica es de 120 Ohm y sus propiedades de transmisión son más parecidas a las del UTP. Además, puede utilizar los mismos conectores RJ45.
Por otro lado, el cable FTP presenta una construcción más robusta. Con una capa de red tejida de cobre estañado y una cubierta exterior de PVC, reduce significativamente la interferencia electromagnética y la atenuación de la señal interna.
El Propósito Fundamental del Trenzado
La pregunta fundamental que surge es: ¿por qué los hilos de estos cables están retorcidos? El trenzado de los pares de hilos es el mecanismo clave que permite a estos cables funcionar de manera efectiva.
Reducción de la Interferencia Electromagnética (EMI)
La interferencia electromagnética (EMI) puede ser un problema importante en la transmisión por cable, particularmente en entornos con numerosos dispositivos electrónicos. En los cables trenzados, el acto de retorcer los cables juntos ayuda a contrarrestar la interferencia electromagnética. Esto se debe a que ambos cables de un par se ven afectados por igual por campos electromagnéticos externos. Dado que las señales transmitidas por estos cables están en antifase entre sí, cualquier interferencia se puede eliminar de manera efectiva. Esta característica es particularmente beneficiosa en áreas con altos niveles de ruido eléctrico, lo que garantiza una transmisión de señal más estable y clara.
Minimización de la Diafonía
La diafonía se produce cuando la señal de un circuito o canal se desborda a otro, lo que puede causar confusión e interrupción de la señal. En un alambre trenzado, la torsión de los alambres ayuda a minimizar este efecto. Cada torsión en los cables los coloca junto a una parte ligeramente diferente del par adyacente a lo largo de la longitud del cable. Este cambio constante de proximidad significa que cualquier diafonía de un par a otro se promedia a lo largo del cable, lo que reduce en gran medida el impacto general. El número de torsiones por metro puede variar en los diferentes tipos de cables de par trenzado. Por lo general, esta variación se optimiza en función del uso previsto del cable, lo que garantiza que cada diseño cumpla con los criterios de rendimiento específicos y las condiciones ambientales de manera efectiva. Por ejemplo, los cables diseñados para señales de frecuencia más alta pueden tener más giros por metro para proporcionar una mejor protección contra las interferencias.
Como Ponchar, Crimpar Cable de Red RJ45 Ethernet DIRECTO y CRUZADO (Facil y Explicado) Método 2026
Características y Parámetros de Rendimiento
La eficacia de un cable de par trenzado se mide a través de varios parámetros clave que garantizan la calidad y fiabilidad de la transmisión de datos.
Longitud y Retardo
La longitud en todos los pares del cable se comprueba en función a la medida de propagación, en su retraso y la media del valor NVP (Nominal Velocity of Propagation). La longitud máxima de transmisión para un segmento de par trenzado es de 100 metros.
Pérdida por Diafonía (Crosstalk)
- NEXT (Near-End Crosstalk): Mide la interferencia que hace un par sobre otro en el mismo extremo cercano. Comprueba par a par con sus respectivos cercanos esta interferencia o inducción.
- PSNEXT (Power Sum NEXT): Realiza una comprobación de cómo le afecta a un par la transmisión de datos combinada por el resto de los pares cercanos, por tanto se deberá realizar par a par con los 8 pares que componen el cable.
- FEXT (Far-End Crosstalk): Mide la interferencia que un par de hilos en el extremo lejano causa sobre el par de hilos afectado en ese mismo extremo.
- ELFEXT: Mide la intensidad de la paradiafonía en el extremo remoto relativa a la señal atenuada que llega al final del cable.
Pérdida de Retorno (Return Loss)
La pérdida de retorno mide la pérdida total de energía reflejada en cada par de hilos.
Certificación de Retardo Sesgado (Delay Skew)
Este parámetro muestra la diferencia en el retardo de propagación entre los cuatro pares. Las instalaciones que poseen estos parámetros dentro de los rangos especificados por ANSI/TIA/EIA-568-B.2, son llamadas instalaciones certificadas.
Variantes y Aplicaciones Específicas
Existen variantes del cable de par trenzado diseñadas para optimizar su rendimiento en diferentes escenarios:
- Par Trenzado Cargado: Es un par trenzado al cual se le añade intencionadamente inductancia, muy común en las líneas de telecomunicaciones, excepto para algunas frecuencias.
- Par Trenzado Unido: Una variante del cable de par trenzado en la cual los pares se unen individualmente para aumentar la robustez del cable.
- Cable Trenzado de Cinta: Es una variante del estándar de cable de cinta donde los conductores adyacentes están en modo esclavo y trenzados. Los pares trenzados son ligeramente esclavos unos de otros en formato de cinta.
La especificación 568A Commercial Building Wiring Standard de la EIA/TIA (Alianza de Industrias Electrónicas (EIA) y la Asociación de la Industria de Telecomunicaciones (TIA) especifica el tipo de cable UTP que se utilizará en cada situación y construcción. Las diferentes categorías de cable (Cat5e, Cat6, etc.) describen sus capacidades de transmisión de datos, desde velocidades básicas hasta capacidades de 1000 Mbps y superiores, probadas a frecuencias específicas como 500 MHz.
Consideraciones Adicionales
La eficacia del trenzado y el blindaje depende de varios factores, como el tipo de material utilizado, su permeabilidad, espesor y las frecuencias involucradas. Los materiales suelen ser menos efectivos para proteger contra interferencias magnéticas de baja frecuencia, pero se utilizan con mayor éxito para las de alta frecuencia. En definitiva, el trenzado del cable es adecuado para la compensación del ruido electromagnético de baja frecuencia, mientras que el apantallamiento es bueno para la reducción del ruido electromagnético de alta frecuencia. Es necesario estudiar las necesidades particulares del sistema para seleccionar el tipo de cable adecuado. Por ejemplo, si no hay presencia de ruido electromagnético de alta frecuencia, es mejor emplear par trenzado sin apantallar (que cuenta con un menor precio que el apantallado).
Los cables UTP no son ideales para uso en exteriores sin la protección adecuada. Son sensibles a factores ambientales como la humedad y la temperatura.
En el mundo interconectado actual, los cables UTP se han convertido en una parte indispensable de nuestra vida diaria. El par trenzado sin blindaje (UTP) es un tipo de cable de transmisión de datos que consta de cuatro pares de cables de diferentes colores trenzados entre sí. Este diseño utiliza el principio de cancelación electromagnética para protegerse contra interferencias electromagnéticas. El concepto de pares trenzados no es nuevo. Para 1900, la red telefónica estadounidense también estaba compuesta principalmente por UTP. El principio de funcionamiento de los cables UTP se basa en un concepto simple: la torsión. Cada par de hilos se trenza entre sí. Cuando una señal eléctrica pasa por un par de cables, crea un campo electromagnético. La capacidad de cancelación de ruido de los pares trenzados depende directamente del número de vueltas por unidad de longitud. Un cable UTP estándar contiene 4 pares trenzados (8 hilos en total), pero a veces solo se utilizan 2 pares en sistemas telefónicos.
Desde su primer uso en 1881 hasta la actualidad, el cable UTP ha evolucionado significativamente. Su simplicidad, fiabilidad y rentabilidad lo convierten en la opción predilecta para el cableado de red.
