El acceso a Internet de alta velocidad se ha consolidado como una necesidad fundamental en la era digital actual, impulsando la evolución constante de las infraestructuras de telecomunicaciones. Los proveedores de servicios de Internet (ISP) buscan continuamente optimizar sus redes para satisfacer la creciente demanda de conectividad fluida, desde el entretenimiento en streaming hasta el trabajo remoto y la educación en línea. En este contexto, las redes HFC (Híbrido de Fibra Coaxial) y FTTx (Fibra hasta el x) emergen como tecnologías clave para ofrecer banda ancha de alta velocidad a hogares y empresas.
Comprendiendo FTTx y HFC

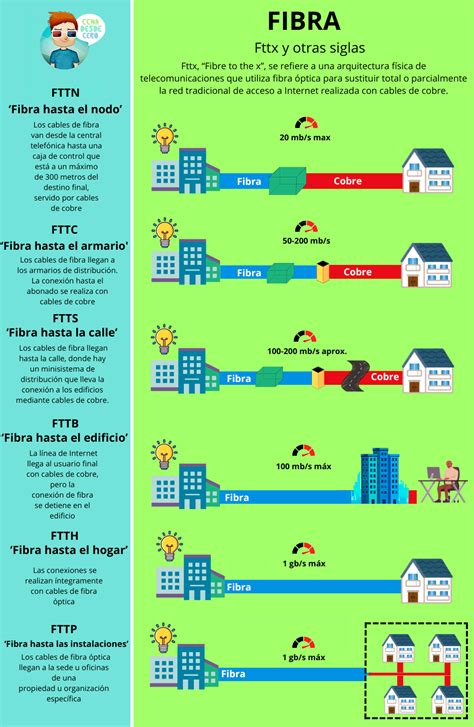

FTTx (Fibra hasta el x) es un término general que engloba las redes de banda ancha que emplean fibra óptica para proporcionar conectividad de alta velocidad a los usuarios finales. La "x" en FTTx denota el punto específico en la red donde se implementan los cables de fibra óptica, pudiendo ser el hogar (FTTH - Fibra hasta el Hogar), el edificio (FTTB - Fibra hasta el Edificio), el bordillo (FTTC - Fibra hasta el Bordillo) o el nodo (FTTN - Fibra hasta el Nodo), entre otras posibilidades. La principal ventaja de FTTx reside en su capacidad para ofrecer velocidades de datos y ancho de banda superiores a los de la conectividad tradicional basada en cobre. La FTTH, en particular, está ganando atención por su potencial para entregar conectividad de fibra directamente a hogares individuales, eliminando cuellos de botella y ofreciendo velocidades ultrarrápidas. Una vez que la fibra óptica se acerca a los usuarios finales, las actualizaciones a velocidades más altas se vuelven más factibles, con una reducción del costo total por gigabit y plazos de implementación más cortos.

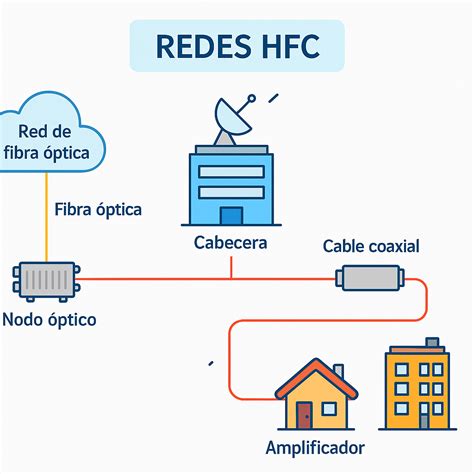

Por otro lado, HFC (Híbrido de Fibra Coaxial) es una tecnología de red que fusiona la infraestructura de cable coaxial con la de fibra óptica. En una red HFC, un cable de fibra óptica se extiende hasta un nodo local en un vecindario, y desde allí, cables coaxiales conectan hogares o empresas individuales a ese nodo. Las redes HFC son capaces de proporcionar acceso a Internet de alta velocidad con velocidades de descarga que varían entre 100 Mbps y 1 Gbps o más, dependiendo del proveedor y la inversión en la infraestructura. Estas redes están ampliamente extendidas en áreas urbanas y suburbanas. Sin embargo, una limitación de HFC es que puede no ser tan simétrica como las tecnologías FTTx; las velocidades de carga suelen ser inferiores a las de descarga debido a la naturaleza de las asignaciones del espectro de frecuencias del cable coaxial. Con la llegada de DOCSIS 4.0 y la adopción de arquitecturas de acceso distribuido (DAA), las redes HFC se están volviendo más inteligentes en el borde, integrando tecnologías como Remote PHY y Remote MAC.
A medida que las demandas digitales continúan evolucionando, tanto la tecnología HFC como FTTx desempeñan un papel crucial en la satisfacción de las necesidades de conectividad a Internet confiable y de alta velocidad. HFC aprovecha su infraestructura híbrida para combinar las fortalezas de la fibra óptica y los cables coaxiales, ofreciendo servicios de banda ancha rentables y actualizables a una amplia base de clientes. FTTx, por su parte, proporciona una transmisión de Internet rápida, de baja latencia y altamente confiable, ofreciendo velocidades simétricas, escalabilidad y capacidades de preparación para el futuro.
El Desafío de los 700 MHz y la Interferencia en Redes HFC
La creciente demanda de servicios móviles de cuarta generación (4G LTE) ha introducido nuevos desafíos para las redes de cable. La banda de 700 MHz, considerada óptima para la banda ancha móvil debido a su baja ubicación en el espectro radioeléctrico y su capacidad para ofrecer amplia cobertura, especialmente en zonas rurales, también se ha convertido en una fuente potencial de interferencia para las redes HFC. La autoridad reguladora destacó que el concurso de la banda de 700 MHz, al incluir exigencias como la obligación de ofrecer facilidades para Operadores Móviles Virtuales (OMV) y ofertas de interconexión para Roaming Nacional, fomenta una mayor competitividad en el mercado de telefonía móvil. Adicionalmente, este proceso contribuye a solucionar el problema de cobertura existente en localidades rurales o zonas extremas, obligando a los operadores a proveer conectividad a miles de localidades y rutas, así como a establecimientos educacionales, a precios regulados. Las empresas tienen un plazo máximo de 18 meses para implementar esta conectividad, promoviendo la inclusión digital.
En Chile, el desarrollo de la telefonía móvil ha experimentado un crecimiento casi exponencial, con niveles de penetración de mercado cercanos al 140%, evidenciando que la comunicación se ha transformado en una necesidad real para la mayoría de los usuarios, quienes buscan un servicio de calidad sin saturaciones ni fallas. Esto subraya la importancia de un despliegue continuo y adecuado de infraestructuras de telecomunicaciones.
La Evolución de la Detección de Fugas y la Necesidad de Filtrado
Históricamente, la detección de fugas en redes de cable ha evolucionado significativamente. Inicialmente, los detectores de fugas se sintonizaban a la portadora de vídeo del canal analógico, permitiendo medir la intensidad del campo y detectar la salida de señal de la planta de cable. La necesidad de distinguir entre sistemas de cable construidos en la misma ubicación llevó al desarrollo de métodos para etiquetar la portadora de fugas mediante modulación AM o FM. Con la transición a sistemas de cable completamente digitales, donde los canales SC-QAM sustituyeron a los analógicos, los fabricantes de equipos desarrollaron nuevos instrumentos capaces de detectar señales muy bajas inyectadas desde la cabecera entre los canales QAM.
Sin embargo, la implementación de redes LTE en la banda de 700 MHz reveló que la salida de las redes de cable podía interferir con las señales de los dispositivos móviles. Hasta ese momento, la detección y monitorización de fugas en rangos de frecuencias UHF no había recibido mucha atención. Estudios posteriores demostraron que las fugas se comportan de manera distinta a medida que aumenta la frecuencia. Los fallos en la planta que causan la salida de la señal irradian las frecuencias más altas de manera más eficaz que las frecuencias más bajas, generando más fugas en UHF que en VHF. Es importante destacar que muchas de las fugas detectadas en una banda no se irradian a la otra.
Las arquitecturas de acceso distribuido (DAA) están transformando las arquitecturas de red de cable, y la retirada de la radiofrecuencia de los hubs ha forzado la virtualización de la funcionalidad de etiquetado de fugas en los nodos de DAA. La adición de portadoras OFDM en DOCSIS 3.1 permite a los sistemas de detección de fugas abarcar todas las frecuencias para etiquetar puntos en el espectro descendente, e incluso utilizar las mismas portadoras OFDM para la detección donde el etiquetado no es factible.
Inician proceso de despliegue de banda de 700 MHZ para mejorar conectividad y cobertura
Problemas Causados por el Ingreso de Señales Externas
El ingreso de señales externas no deseadas en las redes HFC, conocido como "ruido" o "fuga", puede generar una serie de problemas que degradan la calidad del servicio y frustran tanto a los técnicos como a los clientes. Estos problemas son difíciles de predecir y controlar, ya que las fuentes de ruido externas escapan al control de los operadores de cable. No obstante, los puntos débiles en el blindaje de la planta son controlables y permiten la entrada de este ruido.
Los problemas que pueden ser mitigados con sistemas de búsqueda de ruido incluyen:
- Problemas de ingreso/egreso: La interferencia bidireccional puede afectar la comunicación y el rendimiento de la red.
- Ubicación de problemas físicos en la planta: Las fugas pueden ser indicativos de daños físicos en el cableado o conectores.
- Líneas en la imagen, Mosaico en la imagen, Cuadro congelado, La imagen y el sonido se vuelven negros: Estos artefactos visuales y de audio son síntomas comunes de interferencia de señal.
- Problemas de pago por visión: Las interrupciones en la señal pueden afectar el acceso a contenido premium.
- Problemas de datos de alta velocidad: La degradación de la señal puede resultar en velocidades de Internet más lentas e inestables.
- Interferencia con servicios de radio bidireccionales: Las redes HFC que comparten frecuencias con radios bidireccionales pueden experimentar interferencias mutuas.
- Interferencia celular: El ingreso de señales de teléfonos móviles en la banda de 700 MHz puede afectar negativamente la red HFC.
- Rendimiento mejorado del sistema: La eliminación de fugas optimiza el rendimiento general de la red.
- Prevención de interferencia de transmisión fuera del aire: Se evitan las interferencias con señales de radiodifusión.
El "efecto Domo Radiante" o "efecto embudo" describe cómo numerosas fuentes de ingreso de pequeña envergadura pueden sumarse, creando un impacto mucho mayor. Un solo punto débil en el blindaje puede afectar a todo un nodo si se encuentra cerca de una fuente de ruido. El ruido suele ser intermitente, lo que dificulta su rastreo, ya que puede desaparecer justo cuando el técnico comienza la búsqueda y reaparecer en momentos impredecibles. La limpieza de cualquier tipo de ruido es una de las tareas más complejas para los técnicos de mantenimiento de redes HFC.
Soluciones de Filtrado y Detección de Fugas
Para abordar estos desafíos, se han desarrollado sistemas avanzados para la búsqueda y detección de ingresos en toda la red. Estos sistemas permiten evaluar la calidad de la red detectando fugas fuera de la planta, utilizando un patrón metódico y geolocalización GPS para identificar los puntos de fuga en un mapa. Los equipos están diseñados para maximizar la calidad de la planta HFC y reducir el tiempo de resolución de problemas al descubrir proactivamente cualquier inconveniente en la red. Al solucionar una fuga, se elimina también un posible punto de ingreso de ruido.
La red coaxial, al ser tratada adecuadamente, no debería interferir con los servicios de LTE, y viceversa, permitiendo así el pleno potencial de los servicios de gigabit. Dado que una fuga de señal en un cable es invisible, la localización de su fuente sin instrumentos especializados es prácticamente imposible. Los sistemas de búsqueda de ruido, junto con el postprocesamiento centralizado de datos, ayudan a determinar la ubicación exacta de cada punto de fuga, indicando las coordenadas de latitud y longitud.
Estos instrumentos están preparados para detectar fugas tanto de altas como de bajas frecuencias, reconociendo que la mayoría de las fugas solo se manifiestan en un extremo del espectro o en el otro. Una fuga de señal en un punto puede incluso enmascarar una fuga cercana. Las fugas intermitentes, causadas por pliegues o movimientos del cable, también pueden ser detectadas.
Una característica crucial de estos sistemas es su capacidad para discriminar entre las fugas que se encuentran en la red del operador y otras fuentes de ruido ambientales o de redes adyacentes. Esto se logra inyectando una señal de radiofrecuencia única, una "etiqueta", en la planta de cable, la cual es posteriormente detectada por los instrumentos de monitorización de campo. De esta manera, se asegura que solo se rastrean las fugas pertenecientes a la red del servicio.
Implementación de Sistemas de Búsqueda de Ruido
La implementación de un sistema de búsqueda de ruido comienza con la determinación de las frecuencias adecuadas para el equipo transmisor desde la cabecera, conocido como CT4 o CTX. Generalmente, cuando se utiliza una alineación de canal SCTE estándar, se recomienda inyectar portadoras a 138 MHz y 612 MHz, que sirven como banda de guarda entre portadoras QAM o analógicas, dependiendo del tipo de canal en cada frecuencia. El equipo CTX es capaz de transmitir hasta 4 frecuencias en el rango de 130 a 1220 MHz.
Las portadoras se inyectan a 30 dB (LTE) y 36 dB (aeronáutica) por debajo de la portadora adyacente para evitar la afectación de canales o servicios digitales. El etiquetador CT4/CTX se instala en la cabecera, ocupando una sola unidad de Rack, y proporciona una solución infalible para sistemas analógicos y digitales activos. Este dispositivo puede insertar señales etiquetadas patentadas al mismo tiempo en el rango aeronáutico y en el rango cercano a LTE, garantizando el rastreo exclusivo de las fugas dentro del sistema del operador.
La salida del CT4/CTX es la conexión RF que se suma a la alineación de canales. El equipo acepta una entrada de alimentación de CA de 90 a 370 VCA (47-440 Hz), 0,75 A.
Posterior a la instalación del CT4/CTX en la cabecera, se procede al recorrido de la red con el equipo receptor, llamado SeekerD/SeekerX, junto con su base MCAIII. Este equipo carga automáticamente los brotes de fugas y registra los datos con sello de hora, fecha y ubicación GPS. Los valores de fugas de RF medidos pueden oscilar entre 0,1 y 2000 μV/m, mostrados en números grandes y fáciles de leer. Se entrega un informe detallado con los puntos de fuga localizados, sus coordenadas de latitud/longitud y su nivel de intensidad, además de un mapa del recorrido realizado y los puntos de fuga detectados.
El Papel de los Cables Radiantes en la Conectividad Moderna
En el ámbito de las instalaciones para la cobertura de telefonía, los cables radiantes han emergido como una innovación clave, especialmente con la llegada de la tecnología 5G. Estos cables ofrecen velocidades de conexión ultrarrápidas y una mayor capacidad de transmisión de datos, revolucionando el mercado. Sus aplicaciones son diversas, incluyendo túneles, minas, edificios, zonas adyacentes a vías o líneas, y grandes complejos como recintos feriales o aeropuertos, cubriendo tecnologías como GSM, CDMA, UMTS, WIFI, 3G, 4G y 5G.
Las ventajas de los cables radiantes incluyen una mayor cobertura en comparación con las antenas tradicionales, lo cual es especialmente beneficioso en áreas rurales o con infraestructura limitada. Minimizan la interferencia electromagnética, resultando en una mejor calidad de señal y menor pérdida de datos, un aspecto crucial para redes 5G de alta densidad. Su flexibilidad y facilidad de instalación los hacen ideales para despliegues rápidos y eficientes, y su diseño compacto los hace menos visibles y más estéticos en entornos urbanos. Además, los cables radiantes son más eficientes energéticamente que las antenas tradicionales.
Conclusión Parcial
La evolución de las redes HFC, impulsada por la demanda de mayor velocidad y la coexistencia con nuevas tecnologías como LTE y 5G, presenta desafíos continuos en la gestión de la integridad de la señal. La detección y filtrado de ingresos se han convertido en pilares fundamentales para garantizar un servicio de alta calidad. La adopción de tecnologías avanzadas de etiquetado y localización de fugas, junto con el uso de cables radiantes en infraestructuras críticas, son pasos esenciales para mantener la robustez y el rendimiento de las redes de banda ancha en un mundo cada vez más conectado.
