En el panorama de las comunicaciones inalámbricas, la eficiencia y la velocidad son primordiales. A medida que la demanda de datos crece exponencialmente, la comprensión de las tecnologías subyacentes que impulsan nuestras conexiones se vuelve esencial. Dos conceptos clave que sustentan las redes móviles modernas, incluido el 4G LTE y el futuro 5G, son el dúplex por división de frecuencia (FDD) y el dúplex por división de tiempo (TDD). Si bien ambos son métodos para permitir la comunicación bidireccional, emplean enfoques fundamentalmente diferentes para gestionar la transmisión y recepción de datos. Este artículo desentrañará las complejidades de FDD y TDD, explorando sus mecanismos, aplicaciones, ventajas y desventajas, y su papel en la configuración del futuro de la conectividad inalámbrica.
Fundamentos de FDD y TDD: Dos Caminos hacia la Comunicación Bidireccional
Tanto FDD como TDD son técnicas de uso del espectro, ambas formas de duplexación, utilizadas en enlaces de banda ancha inalámbricos fijos o móviles. Es esencial para estos enlaces que la transmisión pueda ocurrir en ambas direcciones simultáneamente para que los datos puedan fluir en el enlace descendente (DL) y en el enlace ascendente (UL) al mismo tiempo sin interrupciones.
Dúplex por División de Frecuencia (FDD)
FDD significa dúplexación por división de frecuencia. Esta técnica requiere dos bandas de frecuencia o canales separados para la comunicación. Una banda se dedica exclusivamente a la transmisión del enlace descendente (DL), es decir, de la red al dispositivo del usuario, mientras que la otra banda se reserva para el enlace ascendente (UL), del dispositivo a la red.
Para evitar interferencias entre estas dos bandas, se necesita una banda de guarda suficiente para separar los canales de transmisión y recepción. Esta banda de guarda asegura una transmisión clara e ininterrumpida. Es importante destacar que una banda de protección grande no afecta negativamente a la capacidad general de la red.
La asignación de frecuencia para la capacidad UL/DL en FDD está predeterminada y se basa en las necesidades del sistema. Una vez establecida, esta asignación es la misma en cualquier dirección y no es posible cambiarla dinámicamente. La transmisión continua y el alto rendimiento están garantizados con FDD debido a esta separación dedicada de frecuencias.
Ejemplo de FDD vs. TDD: En un sistema FDD, si se anuncia una capacidad de 1 Gbps, esto significa que hay 1 Gbps disponible para la transmisión de enlace descendente y otros 1 Gbps para la transmisión de enlace ascendente, totalizando 2 Gbps de capacidad efectiva.
Dúplex por División de Tiempo (TDD)
TDD significa dúplexación por división de tiempo. A diferencia de FDD, los sistemas TDD utilizan una sola banda de frecuencia tanto para transmitir como para recibir. Esto significa que el mismo canal de frecuencia se comparte entre las operaciones de enlace ascendente y descendente.
Para lograr la comunicación bidireccional en una sola banda, el sistema TDD asigna intervalos de tiempo alternativos para las operaciones de transmisión y recepción. Cualquier dato que se transmita podría tener una longitud de 1 byte o una trama de varios bytes. La asignación de estos intervalos de tiempo puede realizarse dinámicamente y variar en longitud en función de las necesidades de la red en un momento dado.
Se necesita un período de protección entre los intervalos de tiempo de transmisión y recepción para garantizar que las transmisiones UL y DL no colisionen. El intercambio de capacidades en UL/DL, si bien ofrece flexibilidad, puede degradar el rendimiento de la red en comparación con FDD en ciertos escenarios.
Ejemplo de FDD vs. TDD: En un sistema TDD, una capacidad anunciada de 1 Gbps se comparte entre el enlace ascendente y el descendente. Esto significa que la capacidad real en cada dirección es la mitad de la capacidad total, es decir, 500 Mbps de transmisión y 500 Mbps de recepción, ya que el ancho de banda se comparte en un sistema TDD.
Consideraciones Clave: Latencia, Velocidad y Eficiencia Espectral
Las diferencias fundamentales en la forma en que FDD y TDD gestionan el espectro de radio tienen implicaciones directas en la latencia, la velocidad y la eficiencia general de la red.
Latencia
Debido a que las radios TDD comparten el mismo espectro para enviar y recibir comunicaciones, las latencias pueden ser más altas y más variables en comparación con FDD. Las latencias en los sistemas TDD dependerán de la asignación de tiempo del espectro para enviar/recibir y también pueden depender del tamaño de los paquetes de datos. Los sistemas FDD, por otro lado, que tienen espectro dedicado no compartido, tienden a ofrecer latencias mucho más bajas y predecibles. Esta menor latencia es crucial para aplicaciones en tiempo real y de baja latencia.
Velocidad y Capacidad
Mientras que FDD ofrece capacidades de "dúplex completo" donde la capacidad total anunciada está disponible en ambas direcciones simultáneamente, TDD opera en "semidúplex" donde la capacidad total se divide entre las direcciones ascendente y descendente. Por lo tanto, para la misma cantidad de ancho de banda, un sistema FDD puede ofrecer un rendimiento más alto en cada dirección individualmente. Sin embargo, la flexibilidad de TDD para asignar dinámicamente el ancho de banda puede ser ventajosa en escenarios con tráfico de datos asimétrico, donde la demanda de descarga es significativamente mayor que la de carga.
Eficiencia Espectral
La eficiencia espectral se refiere a la eficacia con la que una red inalámbrica utiliza su ancho de banda disponible para transmitir datos. Los sistemas FDD, al requerir bandas de frecuencia separadas y una banda de guarda, pueden ser percibidos como menos eficientes en el uso del espectro en comparación con TDD, que utiliza una sola banda. Sin embargo, la capacidad de FDD para operar de forma continua en ambas direcciones puede compensar esta aparente ineficiencia en muchos casos. Por otro lado, TDD, con su capacidad de asignación dinámica, puede optimizar el uso del espectro en entornos con patrones de tráfico fluctuantes.
Aplicaciones y Despliegue en Redes 4G LTE y 5G
La elección entre FDD y TDD a menudo depende de los requisitos específicos de la red, las bandas de frecuencia disponibles y la geografía.
FDD en 4G LTE y 5G
FDD-LTE es el modo de comunicación dúplex predominante en las redes 4G LTE en muchas partes del mundo. Su capacidad para proporcionar un flujo de datos continuo y de baja latencia lo hace ideal para aplicaciones que exigen estabilidad y fiabilidad. En el contexto de 5G, FDD se utiliza típicamente para proporcionar cobertura en redes de área extensa (WAN), especialmente en zonas rurales y suburbanas, donde las demandas de la red son más predecibles. También es fundamental para aplicaciones que requieren comunicación en tiempo real, como las llamadas de voz sobre LTE (VoLTE) y los servicios de misión crítica.
Casos de uso ideales para FDD:
- Cobertura de área amplia en entornos rurales y suburbanos.
- Aplicaciones que requieren baja latencia y comunicación continua (ej. VoLTE, videoconferencias).
- Servicios de misión crítica y de emergencia.
- Redes donde la asignación de espectro emparejado es factible y rentable.
TDD en 4G LTE y 5G
TDD-LTE también se ha implementado ampliamente, especialmente en mercados como China. Su flexibilidad en la asignación de recursos y la utilización del espectro lo hacen particularmente adecuado para entornos con patrones de tráfico de datos fluctuantes y asimétricos. En 5G, TDD se considera crucial para mejorar la cobertura densa en zonas de mucho tráfico y de alta densidad de usuarios, como los centros urbanos. La capacidad de TDD para ajustar dinámicamente las franjas horarias de enlace ascendente y descendente permite adaptar la red a las demandas pico de datos, lo que resulta en un mejor rendimiento durante los períodos de alta actividad.
Casos de uso ideales para TDD:
- Cobertura densa en zonas urbanas de alto tráfico.
- Aplicaciones con alta demanda de datos de enlace descendente y patrones de tráfico fluctuantes (ej. streaming de video, juegos en línea).
- Escenarios donde la eficiencia espectral y la flexibilidad en la asignación de recursos son prioritarias.
- Mercados con disponibilidad de espectro no emparejado.

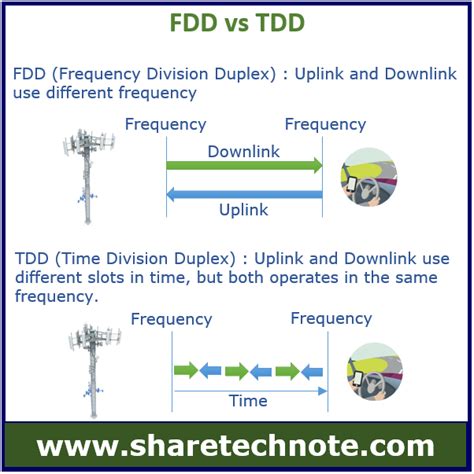

Modos de Duplexado FDD y TDD
La Tendencia hacia la Combinación: FDD y TDD Complementándose
A medida que las redes celulares evolucionan, la tendencia emergente es la combinación de FDD y TDD para aprovechar las fortalezas de ambas tecnologías. Esta estrategia de "doble conectividad" o "agregación de portadoras" permite a los operadores crear redes más robustas y eficientes.
En este modelo complementario, FDD puede encargarse de proporcionar una cobertura de red fiable y de área extensa, asegurando una conectividad constante para los usuarios. Al mismo tiempo, TDD puede desplegarse en zonas densamente pobladas para aumentar la capacidad y el rendimiento, gestionando eficazmente los picos de demanda de datos. Esta sinergia entre FDD y TDD permite a las redes 5G ofrecer una experiencia de usuario superior, satisfaciendo las diversas y crecientes demandas de la era digital.
La tecnología Aviat, por ejemplo, utiliza tecnología FDD en sus radios para garantizar un alto rendimiento y una transmisión ininterrumpida, lo cual es importante para las aplicaciones comerciales críticas. Esto subraya la importancia continua de FDD para aplicaciones que no pueden permitirse interrupciones o latencia variable.
MIMO y Massive MIMO: Potenciando las Redes FDD y TDD
Si bien FDD y TDD se refieren a cómo se gestionan las transmisiones y recepciones en el dominio del tiempo y la frecuencia, tecnologías como MIMO (Múltiple Entrada Múltiple Salida) y su evolución, Massive MIMO, desempeñan un papel crucial en la mejora del rendimiento de ambas.
MIMO utiliza múltiples antenas tanto en el transmisor como en el receptor para enviar y recibir más flujos de datos simultáneamente. Esto aumenta la capacidad y la velocidad de las redes inalámbricas al aprovechar la dimensión espacial del canal inalámbrico. El concepto es simple: más antenas significan más rutas para que los datos viajen, lo que puede mejorar tanto el rendimiento de la red como la confiabilidad y eficiencia de la transferencia de datos.
Massive MIMO lleva este concepto a una escala mucho mayor, empleando grandes conjuntos de antenas (decenas o incluso cientos) en las estaciones base. Esto permite una capacidad y eficiencia mucho mayores, mejorando la calidad de la señal y reduciendo las interferencias a través de técnicas precisas de conformación de haz. Massive MIMO es un componente fundamental de las redes 5G, ya que proporciona la infraestructura necesaria para soportar altas velocidades de datos y baja latencia, independientemente de si la red subyacente utiliza FDD o TDD.
Conclusión
La distinción entre FDD y TDD es fundamental para comprender cómo funcionan las redes de comunicación inalámbrica. Mientras que FDD ofrece una comunicación simultánea y de baja latencia a través de bandas de frecuencia separadas, TDD proporciona flexibilidad y eficiencia espectral al compartir una única banda de frecuencia utilizando intervalos de tiempo alternos. La elección entre FDD y TDD, o la combinación estratégica de ambas, depende de una variedad de factores, incluida la geografía, los patrones de tráfico de datos y los requisitos de la aplicación. A medida que avanzamos hacia la era del 5G y más allá, la optimización continua de estas tecnologías dúplex, junto con innovaciones como Massive MIMO, será crucial para satisfacer las crecientes demandas de un mundo cada vez más conectado.
