La tecnología Power over Ethernet (PoE) ha revolucionado la forma en que alimentamos y conectamos dispositivos de red. Permite la transmisión simultánea de energía eléctrica y datos a través de un único cable Ethernet, eliminando la necesidad de tomas de corriente adicionales y simplificando drásticamente la infraestructura de red. Desde sus inicios, PoE ha evolucionado significativamente, ofreciendo soluciones cada vez más potentes y versátiles para una amplia gama de aplicaciones, desde hogares hasta complejas infraestructuras de ciudades inteligentes.
Los Fundamentos de Power over Ethernet
De manera análoga a como los hilos de un par telefónico POTS (Plain Old Telephone System) suministran energía suficiente para el audífono, el sistema de discado y timbre de un teléfono, PoE facilita la entrega de energía de corriente continua (DC) mediante cableado Ethernet estándar, como CAT3 y superior. El principio fundamental de PoE es ingenioso: además de transportar paquetes de datos en sus pares trenzados, el cable Ethernet también conduce corriente eléctrica de baja tensión, generalmente en torno a los 48 V de corriente continua (CC).
Esto es posible porque la transmisión de datos en Ethernet se basa en señales diferenciales balanceadas, lo que permite que la energía en CC se "superponga" en los mismos conductores sin interferir con el tráfico de información. El papel del switch PoE o del inyector PoE es fundamental, ya que es el encargado de inyectar esta energía sobre el cable, siguiendo siempre los estándares internacionales que definen cómo y cuándo debe hacerse.
PSE y PD: Los Actores Principales de PoE
En un entorno PoE, existen dos tipos principales de dispositivos: el Equipo de Fuente de Alimentación (PSE, Power Sourcing Equipment) y el Dispositivo Alimentado (PD, Powered Device). El PSE es el encargado de suministrar la corriente eléctrica, mientras que el PD es el dispositivo que la acepta para su funcionamiento. Un PSE PoE estándar suministra un máximo de 15,4 vatios de corriente a 48 V de DC. En contraste, un conversor PSE Hi-PoE puede ofrecer hasta 100 vatios de potencia.
Los switches PoE activos, que cumplen con los estándares IEEE, realizan un proceso de detección y clasificación antes de enviar energía. Envían una señal de bajo voltaje para verificar si el dispositivo conectado es compatible con PoE. Solo si el dispositivo responde adecuadamente, se habilita la entrega de energía. Este mecanismo de seguridad garantiza que los dispositivos no compatibles no reciban energía, evitando daños.
👷🏼♂️¿Qué es tecnología POE en cámaras de seguridad CCTV?
Evolución de los Estándares PoE: Potencia y Compatibilidad
Desde 2003, los estándares PoE (IEEE 802.3af) y PoE+ (IEEE 802.3at) se han utilizado para alimentar y conectar dispositivos de red que requieren hasta 30 vatios. Estos estándares han permitido a las organizaciones instalar equipos en ubicaciones donde la instalación de alimentación de corriente alterna (AC) de forma independiente era complicada o costosa, como techos, paredes y quioscos.
Sin embargo, para aplicaciones que requerían más de 30 vatios, los proveedores desarrollaron soluciones propietarias y no interoperables (como UPoE, 4PPoE, PoE++, UltraPoE, PoE de 4 pares). Estas soluciones, si bien aumentaban la potencia, dificultaban la implementación de sistemas con productos de múltiples proveedores debido a problemas de compatibilidad.
La ratificación del estándar IEEE 802.3bt High Power PoE (Hi-PoE) en 2018 marcó un hito importante. Este estándar puede suministrar hasta 100 W por puerto, logrando una interoperabilidad total entre los proveedores de Hi-PoE y eliminando los problemas de compatibilidad. El estándar Hi-PoE es compatible con los estándares existentes de PoE y PoE+, lo que fomenta la adopción de productos con estándar PoE y aumenta la demanda de dispositivos alimentados a través de esta tecnología.
Niveles de Potencia según los Estándares IEEE:
- IEEE 802.3af (PoE): Entrega hasta 15,4 W por puerto.
- IEEE 802.3at (PoE+): Incrementa el límite a 30 W por puerto.
- IEEE 802.3bt (PoE++ o 4PPoE): Permite alcanzar hasta 60 W en el Tipo 3 y hasta 90-100 W en el Tipo 4.
PoE Activo vs. PoE Pasivo: Una Distinción Crucial
Es importante diferenciar entre PoE activo y PoE pasivo. El PoE activo se refiere a cualquier tipo de PoE en el que se negocia el voltaje adecuado entre el PSE y el PD. Los switches PoE activos cumplen con los estándares IEEE y verifican la compatibilidad antes de suministrar energía. Por otro lado, el PoE pasivo es una forma no estándar de PoE que no requiere ningún proceso de negociación o comunicación. En un sistema PoE pasivo, la fuente de alimentación está "siempre encendida", enviando corriente a un voltaje determinado independientemente de si el dispositivo final es compatible con PoE o no. Esto puede ser peligroso y dañar dispositivos no preparados. Para garantizar la seguridad y la compatibilidad, se recomienda encarecidamente el uso de switches PoE activos.
¿Cómo Funciona PoE en la Práctica?

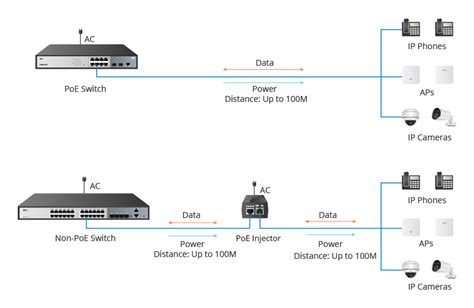

La electricidad "inyectada" al cableado Ethernet puede ser realizada de dos maneras principales:
- Switches LAN/WAN con Circuitaría Integrada: Muchos switches de red modernos incorporan la circuitería necesaria para suministrar energía PoE directamente a los dispositivos conectados. Estos switches pueden ser administrables o no administrables, ofreciendo diferentes niveles de control y monitoreo.

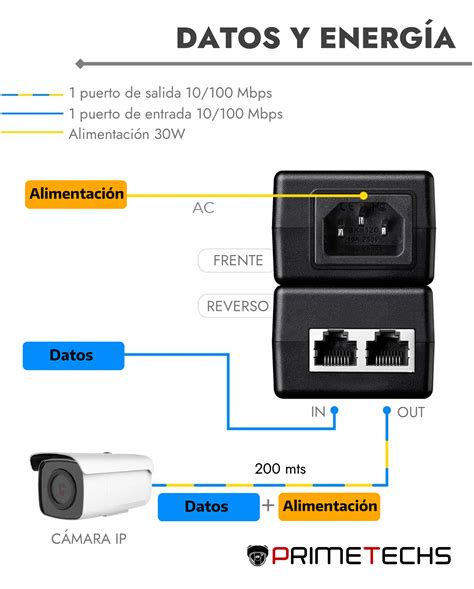

- Inyectores "Midspan" o Paneles de Parche de Alimentación: Si no se desea reemplazar los switches de LAN existentes o si solo se necesita suministrar energía a segmentos específicos de la red, se pueden utilizar inyectores PoE. Estos dispositivos se conectan entre el switch y el dispositivo alimentado (PD), inyectando la energía necesaria.
El Proceso de Negociación PoE
Cuando un dispositivo alimentado (PD) PoE se enciende, inicia una comunicación con el switch (PSE) o inyector. Mediante un intercambio de información, el PD informa al PSE que está listo para recibir electricidad a través del cable Ethernet. Un PD completamente compatible con IEEE PoE puede recibir electricidad utilizando los pares de datos o los pares no utilizados en la interfaz Ethernet, según lo permita la especificación.
PDs con Firma Única y Firma Dual
El estándar IEEE 802.3bt introdujo dos nuevas topologías para los PDs: firma única y firma dual.
- PDs de Firma Única: Comparten la misma firma de detección y clasificación, y mantienen la misma firma de potencia entre ambos conjuntos de pares. Son ideales para aplicaciones de carga única.
- PDs de Doble Firma: Tienen firmas de detección y clasificación independientes, y mantienen firmas de potencia en cada conjunto de pares. Son perfectos para aplicaciones de carga múltiple, como cámaras de vigilancia con sistemas de calefacción.
La implementación de PDs de doble firma permite actualmente entregar 51W en el PD. Sin embargo, se prevé que las futuras implementaciones de PDs utilicen PDs de firma única para optimizar costos y aprovechar una mayor disponibilidad de potencia, hasta 71W. Es crucial determinar si el PSE admite PDs de firma única, firma dual o ambos al planificar una implementación, para evitar la necesidad de reemplazar el PSE si se actualizan los PDs.
Aplicaciones y Beneficios de PoE
PoE, también conocido como "alimentación en línea", reduce significativamente el número de hilos que deben tenderse para instalar una red. Sus ventajas adicionales incluyen:
- Mayor Flexibilidad en la Ubicación de Equipos: Los dispositivos pueden instalarse en lugares de difícil acceso sin necesidad de puntos de alimentación eléctrica cercanos.
- Menor Tiempo de Inactividad: La capacidad de reiniciar remotamente los equipos conectados simplifica la resolución de problemas.
- Menores Costos de Cableado y Alimentación: Se elimina la necesidad de cableado eléctrico adicional, simplificando la instalación y reduciendo costos.
- Instalación Simplificada: Un solo cable para datos y energía agiliza el proceso de despliegue de red.
- Mayor Seguridad Eléctrica: La corriente se ajusta automáticamente y solo se suministra a dispositivos compatibles.
- Soporte para IoT y Smart Buildings: PoE es fundamental para alimentar sensores, sistemas de iluminación LED, control de acceso, HVAC y gestión energética en entornos inteligentes.
Aplicaciones de Alta Tensión y Rendimiento
Las aplicaciones que se benefician enormemente del estándar Hi-PoE (hasta 100 W) incluyen:
- Infraestructura de Ciudades y Edificios Inteligentes: Iluminación LED avanzada, sistemas de gestión energética.
- Sistemas de Puntos de Venta (POS) y Señalización Digital: Equipos que requieren una alimentación constante y robusta.
- Dispositivos de Red de Alto Rendimiento: Puntos de acceso inalámbrico (WAP) compatibles con IEEE 802.11ac y 802.11ax, consolas de operación IP, televisores y monitores.
- Cámaras de Seguridad de Alta Definición PTZ: Especialmente aquellas con calentadores para operar en condiciones climáticas adversas.
- Redes Industriales y Sanitarias: Dispositivos que requieren fiabilidad y alimentación continua en entornos críticos.
- Venta al por Menor: Máquinas expendedoras, terminales de punto de venta.
- Videovigilancia Profesional: Cámaras PTZ que requieren hasta 30W para sus funciones de movimiento, visión nocturna y calefacción.
- WiFi Empresarial: Access points WiFi 6 y 6E, que demandan mayor potencia para procesar múltiples streams y antenas MIMO.
- Telefonía IP Masiva: Permite alimentar oficinas enteras con teléfonos IP sin necesidad de adaptadores eléctricos individuales.
- Iluminación PoE: Luminarias LED conectadas a switches PoE que permiten ajustar brillo, color e intensidad de manera centralizada.
- IoT Industrial: Sensores, actuadores, terminales HMI, controladores lógicos y gateways IoT en fábricas y entornos críticos, especialmente con PoE++.
Ampliando los Límites de PoE: Más Allá de los 100 Metros
El estándar PoE, al igual que el Ethernet convencional, tiene una limitación de distancia de 100 metros para la transmisión de datos y energía. Sin embargo, para dispositivos remotos situados a mayor distancia, existen varias soluciones:
- Armarios de Datos Remotos: Permiten extender la red a distancias mayores.
- Ampliadores de LAN: Convierten Ethernet a DSL, extendiendo el alcance hasta 10 km, aunque con una reducción significativa de la velocidad de transmisión de datos más allá de los 100 metros.

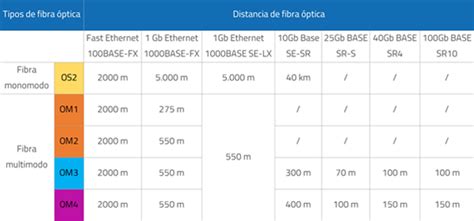

- Conversores de UTP a Coaxial o Fibra Óptica: La fibra óptica es especialmente eficaz, ya que amplía las distancias de red hasta 160 km por enlace sin el deterioro de datos a larga distancia que produce el cableado de cobre. Además, la fibra ofrece ventajas de seguridad, no genera emisiones electromagnéticas y es muy difícil de interceptar.
- Extensores Ethernet: Estos dispositivos extienden de forma transparente las conexiones Ethernet 10/100/1000 sobre cableado de cobre existente, incluyendo par trenzado único (CAT5/6/7), coaxial o cualquier cableado de cobre previamente utilizado en aplicaciones como alarmas, CCTV y CATV. Un Extensor Ethernet PoE puede operar como un PD o un PSE.
Cuando se utiliza fibra óptica, un conversor de medios PoE se alimenta a través de AC o DC, se conecta a la fuente de alimentación y al cable de fibra. El cobre Ethernet se puede extender otros 100 metros hasta el dispositivo alimentado (PD). El Conversor de Medios PoE convierte los datos de fibra a cobre, aumentando la potencia y transmitiéndola al PD.
Consideraciones sobre el Cableado
Si bien cualquier cable Cat5e en adelante soporta PoE, la calidad del cableado es crucial para la eficiencia, seguridad y durabilidad, especialmente en instalaciones profesionales.
- Resistencia DC: Cables de mayor calidad como Cat6A (23 AWG) tienen menor resistencia por metro que Cat5e (24 AWG), lo que minimiza la pérdida de potencia y la generación de calor.
- Calor en Cables PoE: El paso de corriente genera calor adicional, que se acumula especialmente en instalaciones con varios cables juntos. El aumento de temperatura incrementa la resistencia y puede reducir la vida útil del cable.
- Categorías Recomendadas: Para PoE++ (IEEE 802.3bt), que entrega altas potencias, se recomienda utilizar como mínimo cableado Cat6A para un mejor manejo de corriente y menor diafonía.
- Cableado para Exteriores: Los cables para exterior deben ser de tipo PE (polietileno) con cubierta resistente a rayos UV. En ambientes húmedos, se recomiendan versiones armadas o con gel antihumedad para proteger contra la corrosión.
Preguntas Frecuentes sobre PoE
¿Necesito cables especiales para los switches PoE?
Generalmente, los cables Ethernet se eligen según la velocidad de datos del puerto PoE. Para puertos 10/100M, se pueden usar cables Cat3 o superiores; para puertos 1000M, se necesitan cables Cat5/Cat5e/Cat6. Para futuras implementaciones de 2.5G/5G/10G, se requerirán cables Cat6a o superiores. Siempre es recomendable usar cables Ethernet de buena calidad hechos de cobre libre de oxígeno.
¿Puedo conectar un ordenador u otros dispositivos no PoE al switch PoE? ¿Y un switch PoE dañará los dispositivos no PoE?
Sí, siempre y cuando se utilice un Switch PoE activo. Los switches PoE activos tienen puertos de detección automática que identifican si el dispositivo conectado es compatible con PoE. Si no lo es, el switch interactúa con él como un switch normal, utilizando solo las funciones de comunicación de datos y sin suministrar energía. Los switches PoE pasivos, sin embargo, siempre envían corriente y pueden dañar dispositivos no PoE.
¿Puedo conectar un switch PoE a otro switch PoE?
Sí. Dado que ambos switches PoE funcionan como PSE, solo realizarán comunicaciones de datos, ya que la entrega de energía solo se activa cuando se detecta un PD compatible.
¿Cuál es la distancia máxima de PoE? ¿Cómo puedo ampliar la distancia máxima de PoE?
La distancia estándar es de 100 metros para la transmisión de datos y energía, igual que un enlace Ethernet convencional. Para superar este límite, se utilizan extensores PoE, switches intermedios o enlaces de fibra óptica con conversores en los extremos.
¿Cuántos dispositivos puedo alimentar con un switch PoE?
Esto depende de la potencia total disponible del switch y del consumo de cada dispositivo. Por ejemplo, un switch con un presupuesto de 120W puede alimentar hasta 12 cámaras IP de 10W cada una, pero si se conectan puntos de acceso de 25W, la cantidad se reduce a 4 o 5.
La tecnología Power over Ethernet es una solución clave para la conectividad moderna, proporcionando una forma eficaz de alimentar y comunicar dispositivos a través de la infraestructura de red existente. Su continua evolución y la estandarización de mayores potencias aseguran su papel fundamental en el desarrollo de redes más eficientes, flexibles y avanzadas.
