La fibra óptica ha revolucionado la transmisión de datos, ofreciendo velocidades sin precedentes y una capacidad de ancho de banda que antes solo se soñaba. En el corazón de esta tecnología reside el empalme de fibra óptica, un proceso crítico que asegura la continuidad de la señal a lo largo de extensas redes. Ya sea para crear uniones permanentes o para conectar segmentos de cable, la calidad del empalme impacta directamente en el rendimiento, la pérdida de señal y la fiabilidad general del sistema. Este artículo explora en profundidad los métodos, desafíos y consideraciones clave en el mundo del empalme de fibra óptica, desde los conectores hasta las uniones por fusión.
La Importancia Crucial de Conectores y Empalmes de Calidad
La transmisión de luz a través de la fibra óptica es un fenómeno delicado. Cualquier interrupción o imperfección en la ruta puede resultar en una pérdida de señal o en una reflectancia indeseada, afectando la calidad de la comunicación. Es por ello que tanto los conectores como los empalmes son fundamentales. La información proporcionada subraya que "conectores o empalmes están bien terminados y no hay suciedad en la unión" es crucial. Estas uniones son las responsables de dos problemas principales: "pérdida de inserción y reflectancia". La pérdida de inserción se refiere a la cantidad de señal que se pierde al pasar por un conector o empalme, expresada en "dB". La reflectancia, por otro lado, es la cantidad de luz que se refleja de vuelta hacia la fuente, lo cual puede degradar la señal, especialmente en sistemas sensibles como la CATV modulada en AM.
La suciedad, las imperfecciones en el pulido del extremo de la fibra, o incluso las pequeñas diferencias en el diámetro del núcleo entre las fibras que se unen, pueden causar estas pérdidas. La limpieza de los conectores y las férulas es vital, ya que "los aceites de la piel hacen que la fibra atraiga la suciedad". Además, las diferencias de diámetro del núcleo inherentes a las fibras que se unen, conocidas como "diferencias de diámetro del núcleo inherentes a las fibras que se unen", pueden generar pérdidas. La luz que incide en la interfaz entre la fibra y el aire, con índices de refracción diferentes (fibra de vidrio n=1.5, aire n=1), sufre una reflexión de Fresnel, lo que contribuye a la pérdida de señal, aproximadamente "0.3 dB de pérdida". Para minimizar esta reflexión, se emplean conectores con superficies pulidas y, en algunos casos, un gel o adhesivo entre las fibras.
Evolución y Diversidad de los Conectores de Fibra Óptica

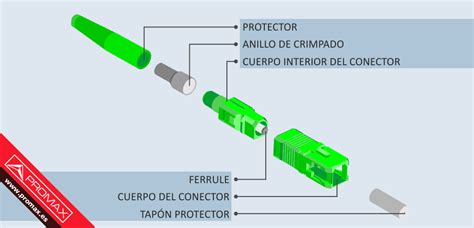

El conector es la interfaz más común para conectar y desconectar equipos de fibra óptica. La historia de los conectores es una saga de innovación, con "numerosos estilos de conectores, probablemente más de 100 diseños" que han surg
