Configuración de Múltiples VLANs en un Único Puerto: Desafíos y Soluciones Prácticas

La gestión eficiente del tráfico de red es fundamental en cualquier infraestructura tecnológica, y la segmentación de redes mediante VLANs (Virtual Local Area Networks) se ha convertido en una práctica estándar. Sin embargo, surgen escenarios donde las limitaciones de hardware o la imposibilidad de modificar la configuración de equipos centrales obligan a buscar soluciones creativas. Este artículo explora la viabilidad y las implicaciones de configurar dos VLANs independientes en un mismo puerto de switch, abordando las consideraciones técnicas y prácticas para lograr una implementación exitosa, incluso en entornos restrictivos.

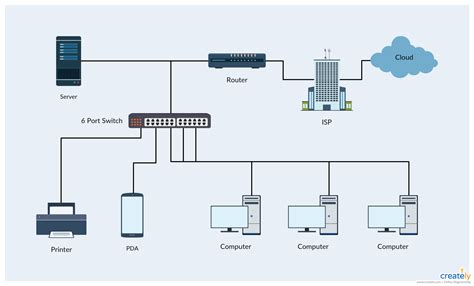

El Desafío de la Segmentación sin Trunks

En una red donde se requiere la segmentación del tráfico para mejorar la seguridad y el rendimiento, pero donde el switch principal (al que se conectan los demás switches) no permite la configuración de enlaces troncales (trunks), se presenta un desafío considerable. Un enlace troncal es esencialmente un puerto configurado para transportar tráfico de múltiples VLANs simultáneamente entre switches o entre un switch y un router/servidor. Su propósito principal es facilitar la inter-comunicación entre distintas VLANs y permitir compartir estas VLANs con otros switches gestionables. Sin esta capacidad, cada VLAN requeriría un cable físico dedicado entre los switches para cada VLAN que se necesite comunicar, lo cual rápidamente se vuelve impracticable.

El escenario planteado por un usuario ejemplifica esta situación: tras una renovación de equipamiento, se disponen de dos tomas de red Gigabit en una zona donde se deben conectar unos 20 equipos. Existe un servidor central con DHCP, pero el switch principal, al que se conectarán los nuevos switches, no permite configuración de trunks. Ante esta limitación, la propuesta es adquirir un switch gestionable de menor coste, como un Netgear FS526T con 24 puertos Fast Ethernet y 2 Gigabit. La idea es crear dos VLANs independientes en este switch secundario, asignar la mitad de los equipos a cada VLAN, y luego utilizar las dos bocas Gigabit para conectar a cada una de estas VLANs al switch principal. La motivación detrás de esta solución es la economía y la adaptación a las restricciones existentes, asumiendo que la velocidad de 100 Mbps es suficiente para la mayoría de los equipos a conectar.

Comprendiendo los Enlaces Troncales (Trunks) y el Protocolo 802.1Q

Para evaluar la factibilidad de la solución propuesta, es crucial entender el funcionamiento de los enlaces troncales y el protocolo que los rige. El protocolo esencial que da vida al enlace troncal es el estándar IEEE 802.1Q. Este protocolo modifica un campo dentro de la trama de datos para añadir información sobre la VLAN a la que pertenece el paquete. Este proceso se conoce como "frame tagging" o etiquetado de la trama. A nivel de Capa 2 (enlace de datos), se modifica la información dentro de la trama para que los switches involucrados puedan identificar la VLAN de origen y destino.

Existen dos métodos comunes de encapsulación: 802.1Q, que modifica un campo existente en el paquete, y ISL (Inter-Switch Link), un protocolo propietario de Cisco que agrega un encabezado adicional al marco sin alterar la información original. Sin un enlace troncal, la necesidad de presentar múltiples VLANs entre switches requeriría un enlace físico dedicado para cada VLAN entre cada par de switches involucrados, lo cual es ineficiente y costoso.

El proceso inverso al etiquetado es el "frame untagging" o des-etiquetado de la trama, que ocurre cuando el tráfico sale del enlace troncal hacia un puerto de acceso. Es vital diferenciar entre tramas "tagged" (etiquetadas) y "untagged" (sin etiquetar). Los puertos configurados como "tagged" suelen conectarse a routers, otros switches gestionables, puntos de acceso WiFi profesionales con soporte VLAN, o servidores. Un mismo puerto físico puede transportar varias VLANs como "tagged", siendo esta la configuración más común en enlaces troncales. Un enlace troncal en sí mismo no pertenece a una VLAN específica; actúa como un conducto para múltiples VLANs entre dispositivos.

Configuración de VLANs y Puertos en Switches

La configuración de VLANs implica definir redes de área local virtuales que segmentan lógicamente una red física. Cada puerto de un switch puede ser asignado a una VLAN específica.

• Puertos de Acceso (Access Ports): Estos puertos pertenecen a una única VLAN y transportan tráfico "untagged". Cuando un dispositivo se conecta a un puerto de acceso, el switch asocia todo el tráfico de ese dispositivo con la VLAN asignada a ese puerto. En la interfaz gráfica de usuario de muchos switches, esto se indica con una "U" (Untagged).
• Puertos Troncales (Trunk Ports): Estos puertos pueden transportar tráfico de múltiples VLANs simultáneamente. El tráfico que viaja a través de un puerto troncal está "tagged" (etiquetado) con el ID de la VLAN correspondiente, excepto el tráfico de la VLAN nativa, que puede ser "untagged". En las interfaces gráficas, esto se indica con una "T" (Tagged).

Un aspecto fundamental es que en un mismo puerto no pueden existir dos VLANs configuradas como "untagged". Sin embargo, sí es posible configurar múltiples VLAN IDs en un puerto que esté configurado como enlace troncal ("trunk" o "enlace").

Ejemplo de Configuración en Switches Cisco

En el contexto de la certificación Cisco CCNA, la simulación de redes con herramientas como Cisco Packet Tracer es muy valiosa. Para configurar un enlace troncal en un switch Cisco, típicamente se siguen estos pasos:

1. Crear las VLANs: Por ejemplo, vlan 10 y vlan 20.
2. Asignar puertos a las VLANs (puertos de acceso): Asignar interfaces específicas a una VLAN. Por ejemplo, interface FastEthernet0/1 seguido de switchport mode access y switchport access vlan 10.
3. Configurar el enlace troncal: Seleccionar la interfaz que conectará con el otro switch o router y configurarla como troncal. Por ejemplo, interface FastEthernet0/24 seguido de switchport mode trunk. Es importante notar que el comando switchport mode trunk permite el paso de todas las VLANs por defecto, pero los switches permiten especificar qué VLAN IDs se incluirán o excluirán del enlace troncal.
4. Verificar la configuración: Utilizar comandos como show interfaces interface-ID switchport para confirmar el estado del puerto.

Un mensaje de error común en switches Cisco al intentar configurar un enlace troncal es: "Command rejected: An interface whose trunk encapsulation is ‘Auto’ can not be configured to ‘trunk’ mode". Esto ocurre porque la opción "Auto" espera una negociación que no siempre se completa. Para evitarlo, se puede especificar explícitamente el modo de encapsulación, por ejemplo, switchport trunk encapsulation dot1q antes de switchport mode trunk.

Ejemplo de Configuración en Switches D-Link

Los switches D-Link ofrecen interfaces gráficas intuitivas para la configuración de VLANs.

• En un Switch D-Link DGS-1210-10MP: Se accede al menú VLAN > 802.1Q VLAN. Aquí se puede configurar cada puerto como untagged, tagged, o not member. Para configurar un puerto como troncal, se seleccionan los puertos deseados y se configuran en modo tagged. Es posible asignar múltiples VLANs en modo tagged a un mismo puerto.
• En un Switch D-Link DXS-1210-10TS: La configuración se realiza en Características L2 > Interfaz de VLAN. Se puede seleccionar el modo Enlace (Trunk), definir si las tramas llegan etiquetadas, sin etiquetar o ambas, e incluso establecer una VLAN nativa.

VLAN PVID (Port VLAN ID)

El PVID es el ID de la VLAN que se asigna a las tramas no etiquetadas que llegan a un puerto. En los puertos de acceso, el PVID define la VLAN a la que pertenecen los dispositivos conectados. En los puertos troncales, el PVID se utiliza para la VLAN nativa. Si dos switches conectados por un trunk tienen configurada una VLAN nativa diferente, se produce un "VLAN native mismatch", lo cual es un problema común. La solución es alinear las VLANs nativas en ambos lados del enlace troncal, por ejemplo, usando el comando switchport trunk native vlan <VLAN_ID>.

La Solución Propuesta: ¿Factible?

La solución propuesta de utilizar un switch Netgear FS526T para crear dos VLANs independientes y luego conectar estas VLANs al switch principal a través de sus puertos Gigabit, sin utilizar trunks en el switch principal, es técnicamente factible bajo ciertas interpretaciones y con limitaciones importantes.

La clave está en cómo se conectan los puertos Gigabit del switch Netgear al switch principal. Si el switch principal tiene la capacidad de asignar cada uno de sus puertos Gigabit a una VLAN específica (actuando como un puerto de acceso para esa VLAN), entonces la configuración podría funcionar.

Escenario de Implementación Posible:

1. Switch Netgear FS526T:

   • Crear dos VLANs, por ejemplo, VLAN 10 y VLAN 20.
   • Asignar la mitad de los puertos Fast Ethernet (ej. 12 puertos) a la VLAN 10.
   • Asignar la otra mitad de los puertos Fast Ethernet (ej. 12 puertos) a la VLAN 20.
   • Configurar uno de los puertos Gigabit (ej. Gigabit 1) para que su tráfico esté asociado a la VLAN 10. Este puerto actuaría como un puerto de acceso para la VLAN 10.
   • Configurar el otro puerto Gigabit (ej. Gigabit 2) para que su tráfico esté asociado a la VLAN 20. Este puerto actuaría como un puerto de acceso para la VLAN 20.

2. Switch Principal (sin trunks):

   • Conectar el puerto Gigabit 1 del Netgear a un puerto del switch principal y configurar este puerto en el switch principal para que pertenezca a la VLAN 10.
   • Conectar el puerto Gigabit 2 del Netgear a otro puerto del switch principal y configurar este puerto en el switch principal para que pertenezca a la VLAN 20.

Limitaciones y Consideraciones:

• Aislamiento de VLANs: Con esta configuración, los equipos en la VLAN 10 solo podrán comunicarse con otros equipos en la VLAN 10. Los equipos en la VLAN 20 solo podrán comunicarse con otros equipos en la VLAN 20. No habrá comunicación directa entre dispositivos de VLAN 10 y VLAN 20 a través de estos switches. Si se necesita comunicación entre VLANs, se requeriría un router o un switch de Capa 3 que interconecte estas VLANs, y que este router/switch de Capa 3 sí pueda configurarse con trunks si es necesario.
• Servidor DHCP: El servidor central de DHCP deberá ser capaz de servir direcciones IP para ambas VLANs. Esto generalmente se logra mediante la configuración de "DHCP Relay" o "IP Helper" en el router que interconecta las VLANs, o si el propio servidor DHCP está configurado para reconocer las subredes de cada VLAN. Si el servidor DHCP está en una VLAN diferente y no hay un router que interconecte, los equipos en las VLANs creadas no obtendrán IPs.
• Velocidad Gigabit: El uso de puertos Gigabit en el switch Netgear es una buena elección para conectar al switch principal, pero los puertos Fast Ethernet (100 Mbps) para los equipos finales limitarán la velocidad de acceso a la red a 100 Mbps. Si alguno de los 20 equipos requiere mayor velocidad, esta solución no sería óptima.
• Gestión del Switch Netgear: El switch Netgear FS526T es un switch "gestionable" (administrable). Esto significa que se puede acceder a su interfaz de configuración para crear las VLANs y asignar los puertos. El usuario debe estar familiarizado con la interfaz de este switch.
• Escalabilidad: Esta solución es específica para dos VLANs. Si en el futuro se necesitan más VLANs, la arquitectura debería ser revisada, ya que cada VLAN requeriría un puerto dedicado en el switch principal y una configuración similar.

¿Por qué el Conocimiento sobre Trunks es Importante?

Incluso si el escenario actual no permite trunks en el switch principal, comprender su funcionamiento es crucial. Los enlaces troncales son la columna vertebral de las redes modernas que utilizan VLANs. Permiten la escalabilidad, la flexibilidad y la eficiencia en la gestión del tráfico. Si en el futuro se tiene la oportunidad de configurar el switch principal o de añadir un switch de Capa 3, el conocimiento sobre trunks facilitará enormemente la expansión y optimización de la red.

La importancia de los trunks radica en su capacidad para consolidar múltiples flujos de tráfico de VLANs a través de un único enlace físico. Esto reduce el número de cables necesarios, simplifica el cableado y optimiza el uso del ancho de banda. Sin ellos, la gestión de redes complejas con múltiples segmentos de red virtual sería prácticamente inviable.

Consideraciones Adicionales y Buenas Prácticas

Seguridad y Aislamiento

La creación de VLANs mejora la seguridad al aislar grupos de dispositivos. Por ejemplo, separar los equipos de usuarios de los servidores o de los dispositivos de invitados. En la solución propuesta, la VLAN 10 y la VLAN 20 estarán completamente aisladas entre sí, lo que aumenta la seguridad entre estos dos grupos de equipos.

Spanning Tree Protocol (STP)

En redes con múltiples switches y redundancia, el Spanning Tree Protocol (STP) es esencial para prevenir bucles de red, que pueden causar tormentas de broadcast y colapsar la red. Aunque en este escenario específico con solo dos puertos del switch principal dedicados a las VLANs y sin redundancia directa entre los puertos del Netgear y el principal, el riesgo de bucles directos es bajo, siempre es una buena práctica verificar el estado de STP (show spanning-tree) si se sospechan problemas de red. Los bucles de red son un riesgo en configuraciones con trunks, y es importante monitorizar y ajustar la prioridad del switch raíz si es necesario.

Elección del Hardware

La elección de un switch gestionable como el Netgear FS526T es acertada, ya que permite la segmentación mediante VLANs. Si bien los puertos Fast Ethernet pueden ser una limitación, cumplen el requisito de ser económicos y suficientes para equipos que no requieren alta velocidad. Los puertos Gigabit son adecuados para la conexión al switch principal, asegurando que no haya cuellos de botella en ese punto de conexión.

Simplicidad vs. Flexibilidad

La solución propuesta prioriza la simplicidad y la adaptación a las limitaciones existentes sobre la flexibilidad de una configuración con trunks. Es una solución pragmática para un problema específico. Sin embargo, es importante ser consciente de que limita la comunicación entre las dos VLANs creadas, a menos que se implemente un enrutamiento inter-VLAN por separado.

Posibles Problemas y Soluciones

• Error de Encapsulación: Como se mencionó, switches Cisco pueden presentar errores si la encapsulación no se maneja correctamente. Asegurarse de que la encapsulación sea explícitamente 802.1Q si se utilizan puertos troncales.
• VLAN Native Mismatch: Asegurarse de que la VLAN nativa sea la misma en ambos extremos de un enlace troncal. Si se utiliza una VLAN nativa, es recomendable que no sea la VLAN 1 (por defecto), sino una VLAN dedicada para este propósito.
• DHCP no funciona: Si los equipos no obtienen direcciones IP, verificar la configuración del servidor DHCP y si hay un mecanismo (router con DHCP Relay) para que las solicitudes DHCP de las diferentes VLANs lleguen al servidor.
• Falta de comunicación entre VLANs: Esto es esperado con la configuración propuesta si no se implementa enrutamiento inter-VLAN. Si la comunicación es necesaria, se debe añadir un router o switch L3.

En resumen, la configuración de dos VLANs independientes en un mismo puerto, utilizando un switch secundario para segmentar el tráfico y conectando a través de puertos Gigabit a un switch principal que no soporta trunks, es una solución viable y económica para la situación planteada. Sin embargo, es fundamental comprender las limitaciones inherentes, especialmente la falta de comunicación entre las VLANs creadas y la dependencia de una correcta configuración del servidor DHCP. La comprensión de los enlaces troncales, aunque no se apliquen directamente en el switch principal, sigue siendo un conocimiento valioso para el diseño y la gestión de redes más complejas.
