Los diodos, a menudo subestimados, son los pilares silenciosos de la electrónica contemporánea. Estos pequeños dispositivos semiconductores, con su capacidad única para controlar el flujo de electricidad, son fundamentales para el funcionamiento de una vasta gama de tecnologías que utilizamos a diario, desde nuestros teléfonos inteligentes hasta complejos sistemas industriales. Su principio básico es elegantemente simple: permiten que la corriente eléctrica pase en una dirección y la bloquean en la opuesta, actuando así como una especie de válvula unidireccional para la electricidad. Esta propiedad fundamental les ha valido el apodo de "rectificadores", ya que son cruciales para convertir la corriente alterna (CA), omnipresente en nuestras redes eléctricas, en corriente continua (CC) pulsante, la forma de energía que la mayoría de los dispositivos electrónicos requieren para operar.
La estructura interna de un diodo es una maravilla de la ingeniería de semiconductores. En su corazón se encuentra una "Unión PN", una interfaz creada mediante la unión de dos materiales semiconductores con propiedades eléctricas opuestas. Un semiconductor de tipo N, formado típicamente a partir de silicio o germanio dopado con impurezas que poseen cinco electrones de valencia (como el fósforo), presenta un exceso de electrones libres que actúan como portadores de carga negativa. Por el contrario, un semiconductor de tipo P, dopado con impurezas de tres electrones de valencia (como el aluminio), presenta "huecos" - lugares donde falta un electrón para completar un enlace covalente - que actúan como portadores de carga positiva. Cuando estos dos materiales se unen, se forma una región de carga espacial en la unión, creando un campo eléctrico interno que se opone a la difusión de portadores de carga. Sin embargo, cuando se aplica una tensión externa adecuada, este campo puede ser superado, permitiendo el flujo de corriente.
La polaridad de un diodo es determinada por sus dos terminales: el ánodo (terminal positivo) y el cátodo (terminal negativo). Cuando la tensión aplicada permite el flujo de corriente, el diodo se dice que está en "polarización directa". Curiosamente, la flecha en el símbolo esquemático de un diodo apunta en la dirección opuesta al flujo real de electrones, reflejando una convención histórica de los ingenieros que representaban la corriente convencional fluyendo del polo positivo al negativo.
La Génesis de los Diodos: De las Válvulas de Vacío a los Semiconductores
La idea de controlar el flujo de electricidad en una sola dirección no es nueva. Los primeros dispositivos que exhibieron esta propiedad fueron las válvulas o tubos de vacío, también conocidos como válvulas termoiónicas. Estos consistían en dos electrodos dentro de un tubo de cristal al vacío. Un filamento calentaba un cátodo recubierto de óxido de bario, provocando la emisión de electrones. Si un ánodo cercano estaba cargado positivamente, atraía estos electrones, permitiendo la conducción de corriente. El principio de operación de estos diodos térmicos fue descubierto por Frederick Guthrie en 1873 y redescubierto independientemente por Thomas Edison en 1880. John Ambrose Fleming, reconociendo el potencial del "efecto Edison", adaptó esta tecnología para su uso como detector de radio de precisión a principios del siglo XX.
Paralelamente, a finales del siglo XIX, científicos como Karl Ferdinand Braun y Jagdish Chandra Bose exploraban las propiedades únicas de los materiales semiconductores. Braun descubrió en 1874 que los cristales semiconductores podían conducir la electricidad en una sola dirección, patentando un rectificador de cristal en 1899. Jagdish Chandra Bose fue pionero en el uso de cristales semiconductores para detectar ondas de radio en 1894. Greenleaf Whittier Pickard, basándose en estos descubrimientos, desarrolló un detector de cristal de silicio práctico y obtuvo una patente en 1906. Estos primeros detectores de cristal, a menudo compuestos por un cable ajustable (el famoso "bigote de gato") en contacto con un cristal semiconductor como la galena, fueron los precursores de los diodos semiconductores modernos.
La transición de las voluminosas y frágiles válvulas de vacío a los diminutos y eficientes diodos semiconductores marcó un hito en la miniaturización tecnológica. Los diodos semiconductores modernos, fabricados predominantemente con silicio, ofrecen un rendimiento superior, menor consumo de energía y una durabilidad significativamente mayor, sentando las bases para la revolución electrónica que vivimos hoy.
El Corazón de un Diodo: La Unión PN y su Comportamiento Eléctrico
La magia del diodo semiconductor reside en su estructura de unión PN. Como se mencionó anteriormente, un semiconductor tipo N tiene un exceso de electrones libres, mientras que un semiconductor tipo P tiene una abundancia de huecos. Cuando estos dos materiales se unen, los electrones del lado N difunden hacia el lado P, y los huecos del lado P difunden hacia el lado N. Este proceso, conocido como difusión, crea una "región de agotamiento" o "zona de carga espacial" en la unión, donde la mayoría de los portadores de carga libres han sido eliminados, dejando iones fijos que generan un campo eléctrico interno. Este campo eléctrico se opone a una mayor difusión.

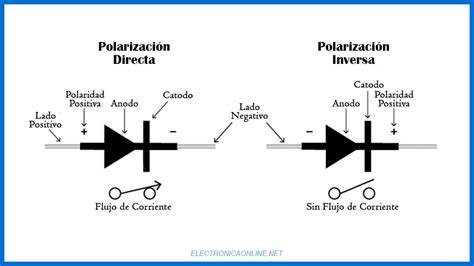

Cuando se aplica una tensión externa a los terminales del diodo, su comportamiento eléctrico se define por la polaridad de esta tensión:
Polarización Directa: Si el terminal positivo de la fuente de tensión se conecta al ánodo (semiconductor tipo P) y el terminal negativo al cátodo (semiconductor tipo N), se está aplicando una polarización directa. La tensión aplicada trabaja para reducir la barrera de potencial de la región de agotamiento. Una vez que la tensión directa supera un umbral conocido como "tensión umbral" o "tensión de codo" (aproximadamente 0.7V para diodos de silicio y 0.3V para diodos de germanio), la barrera de potencial se reduce significativamente, permitiendo que los portadores de carga fluyan libremente a través de la unión. En este estado, el diodo se comporta esencialmente como un interruptor cerrado, permitiendo el paso de una corriente considerable. La tensión que el diodo "consume" en polarización directa se conoce como "tensión directa" (Vf).
Polarización Inversa: Si la polaridad de la tensión se invierte, conectando el terminal positivo de la fuente al cátodo y el terminal negativo al ánodo, se aplica una polarización inversa. En esta configuración, la tensión externa refuerza el campo eléctrico interno en la región de agotamiento, ampliándola y haciendo aún más difícil el paso de portadores de carga. Idealmente, un diodo en polarización inversa debería bloquear completamente el flujo de corriente. Sin embargo, debido a la generación térmica de pares electrón-hueco en las proximidades de la unión, se produce una pequeña corriente, conocida como "corriente inversa de saturación" (Is), que es típicamente muy baja (del orden de microamperios o nanoamperios). Además, puede existir una "corriente superficial de fugas" debido a imperfecciones en la superficie del semiconductor. En esta condición, el diodo actúa como un interruptor abierto.
Modelado del Comportamiento del Diodo
Para comprender y predecir el comportamiento de un diodo en un circuito, se utilizan varios modelos matemáticos. El modelo más fundamental es la Ecuación del Diodo Ideal de Shockley, formulada por William Bradford Shockley. Esta ecuación describe la relación entre la corriente (I) y el voltaje (V) de un diodo, considerando los procesos de flujo, difusión y recombinación de portadores de carga. La ecuación es:
$I = Is (e^{\frac{V}{VT}} - 1)$
Donde:
- $I$ es la corriente del diodo.
- $I_s$ es la corriente de saturación inversa.
- $V$ es la tensión aplicada al diodo.
- $V_T$ es la tensión térmica, que es aproximadamente 25.85 mV a temperatura ambiente (300 K).
Esta ecuación, aunque idealizada, proporciona una excelente aproximación del comportamiento del diodo en la mayoría de las aplicaciones. Para voltajes inversos (V negativo), el término exponencial se vuelve insignificante, y la corriente se aproxima a $-I_s$.
Para aplicaciones donde se requiere mayor simplicidad o donde los modelos exponenciales son computacionalmente costosos, se emplean modelos de tramos rectos, también conocidos como modelos de continua o de Ram-señal. Estos modelos aproximan la curva característica del diodo mediante segmentos de línea recta, representando las regiones de funcionamiento como un circuito abierto (polarización inversa) o un circuito cerrado con una pequeña resistencia o caída de tensión (polarización directa).
Más Allá del Diodo Rectificador: Una Diversidad de Tipos y Aplicaciones
Si bien la función rectificadora es la más conocida, la versatilidad de los diodos se extiende a una amplia gama de tipos especializados, cada uno diseñado para cumplir funciones específicas en circuitos electrónicos:
Diodos Emisores de Luz (LED): Estos diodos son quizás los más visibles en nuestra vida cotidiana. Funcionan en polarización directa, y su característica distintiva es la emisión de fotones (partículas de luz) cuando los portadores de carga se recombinan en la unión PN. El color de la luz emitida depende del material semiconductor utilizado. Los LED se utilizan ampliamente como indicadores, en sistemas de iluminación y en pantallas. Existen en diversas encapsulaciones, como los tradicionales DIP (Dual In-Line Package) y los más compactos SMD (Surface Mounted Device).
Un ejemplo práctico de su uso es la creación de efectos luminosos, como las icónicas luces de "coche fantástico". Este montaje puede realizarse conectando varios LEDs a una placa Arduino, utilizando resistencias para limitar la corriente y proteger los diodos.
ARDUINO APLICADO A LOS BELENES: Efecto día y noche con cuatro fases
Diodos Zener: Diseñados específicamente para operar en polarización inversa, los diodos Zener aprovechan el fenómeno de la "ruptura Zener" o "ruptura por avalancha" para mantener una tensión constante en sus terminales una vez que la tensión inversa aplicada alcanza un valor predeterminado, conocido como "tensión Zener". Esta característica los convierte en componentes esenciales para la regulación de tensión, proporcionando una referencia de voltaje estable independientemente de las variaciones en la tensión de entrada o la carga. Para que funcionen correctamente, la tensión de la fuente de alimentación debe ser superior a su tensión de estabilización.
Diodos Schottky: Estos diodos, que llevan el nombre del físico alemán Walter H. Schottky, se distinguen por su rápida velocidad de conmutación (inferior a 1 nanosegundo en dispositivos pequeños) y bajas tensiones umbral. Se caracterizan por tener una unión Metal-Semiconductor (en lugar de una unión PN), lo que resulta en una menor caída de tensión directa y una menor capacitancia, haciéndolos ideales para aplicaciones de alta frecuencia y conmutación rápida.

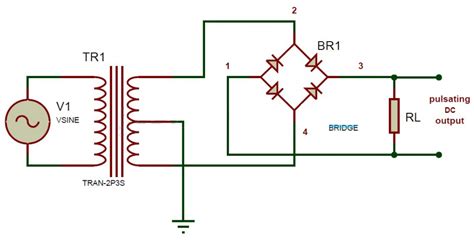

Diodos Rectificadores: Son el tipo más común y se utilizan para convertir CA en CC. Pueden ser de media onda (utilizando un solo diodo) o de onda completa (utilizando configuraciones como el puente rectificador de Graetz, que emplea cuatro diodos). Estos diodos conducen cuando la tensión directa supera su barrera de potencial (aproximadamente 0.7V para silicio).
Diodos de Señal o Detectores: Estos diodos, a menudo fabricados con germanio para aprovechar su menor barrera de potencial y menor unión PN, son capaces de trabajar a altas frecuencias y con señales de muy baja intensidad. Se utilizan para detectar señales de radiofrecuencia en receptores.
Diodos Túnel (Esaki): Nombrados por Leo Esaki, estos diodos presentan un fenómeno de "efecto túnel" en su unión PN, lo que resulta en una región de resistencia negativa en su curva característica. Esta propiedad les permite amplificar señales y se utilizan en osciladores y circuitos de alta frecuencia. Poseen un dopaje muy elevado, lo que provoca que la corriente disminuya a medida que aumenta el voltaje en un rango específico.
Diodos Gunn: Similares en su comportamiento a los diodos túnel, los diodos Gunn también exhiben resistencia negativa y se utilizan en la construcción de osciladores de microondas. Están fabricados con materiales como arseniuro de galio (GaAs) o fosfuro de indio (InP).
Varactores (Diodos Varicap): Estos diodos están diseñados para funcionar como condensadores variables controlados por tensión. Su capacitancia varía en función de la tensión inversa aplicada, lo que los hace útiles en circuitos sintonizados y osciladores controlados por voltaje (VCO).

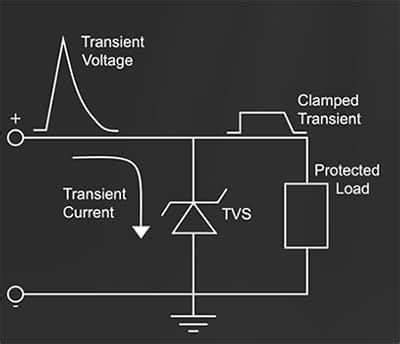

Diodos Supresores de Voltaje Transitorio (TVS): Diseñados para proteger circuitos sensibles contra picos de voltaje dañinos, como los causados por descargas electrostáticas (ESD), rayos o conmutación de alta energía. Funcionan mediante un proceso de ruptura por avalancha, respondiendo en picosegundos para fijar el voltaje a un nivel seguro y desviar el exceso de corriente. Son componentes clave en dispositivos de protección contra sobretensiones (SPD) y se utilizan en aplicaciones que van desde la electrónica de consumo hasta la automoción y las telecomunicaciones.
Fotodiodos: Estos diodos son sensibles a la luz y están diseñados para convertir la energía lumínica en una señal eléctrica. Se utilizan en celdas solares, sensores de luz y sistemas de detección óptica.
Diodos Láser: Básicamente, son diodos LED confinados en una cavidad resonante. Cuando se excitan adecuadamente, emiten luz coherente en forma de láser, encontrando aplicaciones en lectores de códigos de barras, comunicaciones por fibra óptica y diversas herramientas industriales.
Pruebas y Consideraciones Prácticas
La verificación del estado de un diodo es una tarea común en la electrónica. Un multímetro digital en modo de prueba de diodos puede proporcionar información valiosa. Al aplicar una pequeña tensión entre las puntas de prueba, el multímetro intenta polarizar directamente el diodo. Un diodo en buen estado mostrará una caída de tensión típica de entre 0.5V y 0.8V para diodos de silicio. Si se aplica polarización inversa, el multímetro debería indicar "OL" (Over Limit), señalando una resistencia muy alta. La resistencia de un diodo en buen estado con polarización directa debería variar entre 1000 ohmios y 10 ohmios, mientras que en polarización inversa debería ser muy alta.
Es crucial tener en cuenta las especificaciones de los diodos, como su voltaje pico inverso repetitivo (VRRM), que indica la máxima tensión inversa que pueden soportar sin dañarse, y la corriente directa rectificada promedio (IF(AV)), que define la máxima corriente continua que pueden conducir. La tensión directa (Vf) es la caída de tensión que experimenta el diodo en polarización directa y debe ser considerada en el diseño del circuito, ya que se resta de la tensión de la fuente. La corriente inversa nominal (Ir) es la pequeña corriente que fluye en polarización inversa. La capacitancia total en polarización inversa también puede ser un factor importante en aplicaciones de alta frecuencia.
La elección del diodo adecuado para una aplicación específica depende de factores como la frecuencia de operación, la potencia requerida, la tensión y corriente máximas, y las condiciones ambientales. Por ejemplo, para rectificar la tensión de la red eléctrica (50/60 Hz), los diodos rectificadores convencionales son suficientes. Sin embargo, para aplicaciones de alta frecuencia, se requieren diodos con tiempos de conmutación más rápidos, como los diodos Schottky o los diodos de señal.
En resumen, los diodos son componentes electrónicos extraordinariamente versátiles y fundamentales. Desde su papel como rectificadores básicos hasta sus sofisticadas aplicaciones en iluminación, regulación de voltaje y protección de circuitos, su impacto en la tecnología moderna es innegable. Comprender su funcionamiento y diversidad es esencial para cualquier persona interesada en el fascinante mundo de la electrónica.
