En el mundo de las comunicaciones inalámbricas, la capacidad de dirigir y enfocar las señales de radiofrecuencia (RF) es fundamental para lograr conexiones robustas y de largo alcance. Las antenas direccionales juegan un papel crucial en este sentido, y entre las más conocidas se encuentran las antenas Yagi y las antenas parabólicas (o de plato). Comprender sus diferencias, aplicaciones y características técnicas es esencial para seleccionar la solución más adecuada para cada necesidad.
El Poder de la Directividad: Antenas Direccionales
Las antenas direccionales están diseñadas con un propósito primordial: concentrar la energía de RF en una dirección específica. A diferencia de las antenas omnidireccionales, que emiten y reciben señales en un patrón de 360 grados, las antenas direccionales enfocan la señal en un haz más estrecho. Este enfoque deliberado ofrece ventajas significativas, especialmente en escenarios donde la calidad del enlace y la resistencia a la interferencia son críticas.
La principal ventaja de una antena direccional radica en su capacidad para aumentar la calidad del enlace. Al concentrar la intensidad de la señal en la dirección deseada, se fortalece la comunicación con el dispositivo de destino y se minimiza la recepción de señales no deseadas. Esto es particularmente importante para enlaces inalámbricos de largo alcance, donde cada incremento en la potencia de la señal puede marcar la diferencia entre una conexión estable y una intermitente.
El uso de antenas direccionales es ideal cuando la fuente de la señal y el destino se encuentran en una dirección fija y predecible. Por ejemplo, en enlaces punto a punto (PTP) o punto a multipunto (PTMP) de largo alcance, donde un dispositivo se comunica con otro o con un grupo de dispositivos en una dirección específica, las antenas direccionales son la elección estándar. No son la opción más adecuada si la dirección de la señal cambia constantemente, como en un vehículo en movimiento a menos que se disponga de un sistema de seguimiento y ajuste de antena.
Además de mejorar la calidad del enlace, las antenas direccionales son una herramienta valiosa para mitigar la interferencia multitrayecto. Este fenómeno, causado por la reflexión de las señales en superficies metálicas u otras estructuras, puede degradar la calidad de la conexión. Al apuntar la antena directamente a la fuente de señal, se reduce la probabilidad de que las señales reflejadas interfieran negativamente. Esto es especialmente relevante en entornos como vehículos recreativos y casas móviles, donde las superficies metálicas son abundantes.
Cuando se implementa una red inalámbrica, la elección entre una antena direccional y una omnidireccional depende del rol de la antena. Si se está configurando una antena cliente para conectarse a un punto de acceso (AP) específico, la antena direccional se orientará directamente hacia ese AP. De manera similar, si un AP está diseñado para servir a clientes ubicados predominantemente en una dirección particular, una antena direccional apuntada hacia esa zona mejorará la eficiencia y el alcance de la comunicación.
Comparativa Técnica: Yagi vs. Parabólica
Si bien ambas son antenas direccionales, las antenas Yagi y las parabólicas presentan diferencias notables en su diseño, rendimiento y aplicaciones.

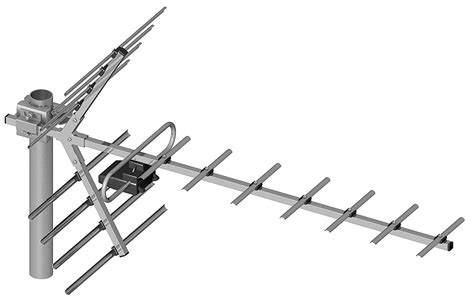

Antenas Yagi
Las antenas Yagi, a menudo reconocidas por su estructura lineal con múltiples elementos, ofrecen un buen equilibrio entre directividad, facilidad de instalación y coste. Aunque no alcanzan la potencia de las antenas parabólicas de alta ganancia, poseen varias ventajas distintivas:
- Estética y Tamaño: Son considerablemente más atractivas visualmente y menos voluminosas que las antenas parabólicas de alto rendimiento.
- Facilidad de Instalación: Su diseño más ligero y compacto las hace más sencillas de montar, transportar y enviar.
- Flexibilidad de Apuntamiento: Dada su menor precisión inherente en comparación con las parabólicas, la tarea de "encontrar" y alinear el objetivo suele ser más manejable.
- Robustez: Están construidas para soportar condiciones exteriores adversas y una amplia gama de climas, lo que las hace ideales para uso rudo en exteriores.
Las antenas Yagi son una opción popular para aplicaciones de corto a medio alcance donde la directividad es necesaria pero las exigencias extremas de ganancia o estrechez de haz no son prioritarias. Su diseño permite una ganancia moderada y un patrón de radiación enfocado, superando a las antenas omnidireccionales en términos de resistencia a la interferencia y alcance direccional.

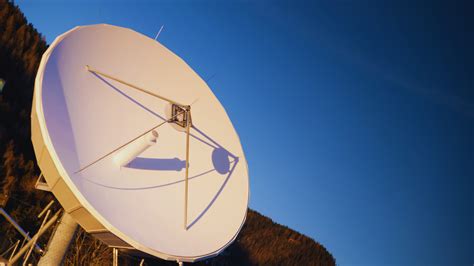

Antenas Parabólicas (o de Plato)
Las antenas parabólicas, ya sean de rejilla o de plato sólido, representan la cúspide en cuanto a directividad y alcance entre las antenas direccionales comunes. Su diseño se basa en un reflector parabólico que concentra las ondas de radio en un punto focal, donde se ubica el elemento activo de la antena.
- Máximo Alcance: Son el tipo de antena de mayor alcance disponible para aplicaciones inalámbricas comerciales. Su diseño permite enfocar la energía de la señal en un área muy específica, maximizando la distancia de transmisión.
- Haz Estrecho: A medida que aumenta la ganancia de una antena parabólica, su diagrama de radiación se vuelve progresivamente más estrecho. Esto significa que la antena debe ser apuntada con una precisión considerable para asegurar una conexión óptima. Los anchos de haz típicos pueden ser tan estrechos como 10 grados o incluso menos en antenas de muy alta ganancia.
- Eficiencia y Rechazo de Interferencia: Las antenas parabólicas son extremadamente eficientes. Poseen lóbulos laterales pequeños, ángulos de radiación agudos y una alta relación frontal-trasera. Esta última característica es crucial, ya que mide la cantidad de energía dirigida hacia adelante en comparación con la energía irradiada en la dirección opuesta. Una alta relación frontal-trasera significa que la antena es muy efectiva en rechazar señales provenientes de la parte trasera, lo que minimiza la interferencia, especialmente la interferencia co-canal.
- Compensación de Tamaño y Ganancia: Una ventaja clave de las antenas parabólicas es cómo compensan la ganancia con su anchura. Mientras que una antena Yagi de alta ganancia podría requerir una longitud de aproximadamente un metro, una antena parabólica con la misma ganancia (expresada en dBi) puede ser significativamente más compacta y fácil de instalar, incluso en espacios reducidos.
Para enlaces punto a punto de larga distancia, las antenas parabólicas de rejilla o de plato sólido ofrecen ventajas sustanciales sobre las Yagi. Su capacidad para producir un haz extremadamente estrecho, a menudo con anchos de haz de alrededor de 16 grados horizontalmente y 21 grados verticalmente, las hace inmunes a la interferencia de equipos vecinos y permite lograr el máximo alcance WiFi posible entre dos puntos.
En resumen, las antenas parabólicas son la opción predilecta cuando el alcance máximo, la estrechez del haz y el rechazo de interferencias son críticos.
Detalles Técnicos Clave de las Antenas Direccionales

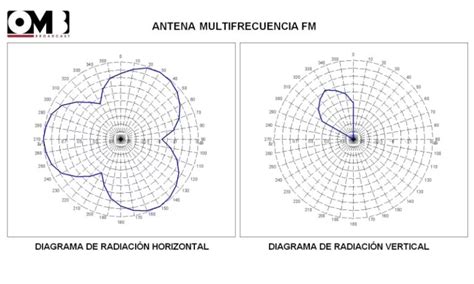

La directividad de una antena se refiere al patrón que forma la señal transmitida o recibida. Este patrón se caracteriza por varios parámetros técnicos importantes:
Ancho de Haz (Beamwidth)

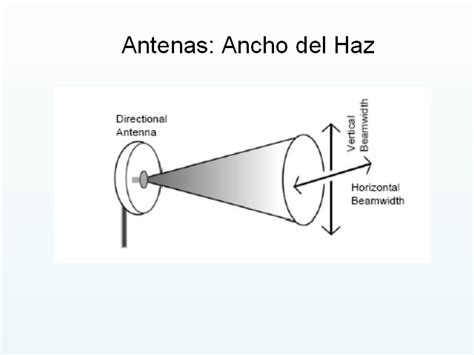

El ancho de haz de una antena direccional es el ángulo de separación entre los puntos donde la potencia de la señal se reduce a la mitad (aproximadamente -3 dB) en su diagrama de radiación. Este ángulo determina la "amplitud" del haz de señal. Generalmente, se mide en dos dimensiones:
- Ancho de haz horizontal: El ángulo de cobertura en el plano horizontal.
- Ancho de haz vertical: El ángulo de cobertura en el plano vertical.
Un aumento en la ganancia de una antena direccional generalmente conduce a una disminución en su ancho de haz. Esto significa que un haz más estrecho permite cubrir una mayor distancia, pero a costa de requerir una alineación más precisa. Los anchos de haz típicos para antenas direccionales varían considerablemente, desde unos 120 grados para antenas de panel hasta menos de 10 grados para antenas parabólicas de alta ganancia.
Relación Frontal-Trasera (Front-to-Back Ratio)
La relación frontal-trasera es una medida cuantitativa de la directividad de una antena. Indica la diferencia en la potencia de la señal transmitida o recibida en la dirección principal (frontal) en comparación con la dirección opuesta (trasera). Una relación frontal-trasera alta significa que la antena es muy eficiente en dirigir la energía en una dirección y en rechazar señales provenientes de la dirección opuesta.
Cuando la ganancia de una antena direccional aumenta, su relación frontal-trasera también tiende a mejorar. Una buena relación frontal-trasera, a menudo superior a 20 dB, es fundamental para minimizar la interferencia, especialmente en redes inalámbricas densas o en entornos con múltiples fuentes de señal.
Consideraciones de Frecuencia
El rendimiento de una antena direccional está intrínsecamente ligado a la frecuencia de operación. Las diferentes bandas de frecuencia presentan características de propagación distintas que influyen en el diseño y la efectividad de la antena:
- Frecuencias Altas (ej. 5 GHz, 6 GHz, mmWave): Estas bandas tienden a ofrecer haces más estrechos y permiten alcanzar tasas de datos más altas. Sin embargo, su penetración a través de obstáculos es menor y su alcance efectivo puede ser más limitado en comparación con frecuencias más bajas.
- Frecuencias Bajas (ej. 900 MHz, 2.4 GHz): Las frecuencias más bajas ofrecen una mejor penetración a través de paredes y otros materiales, lo que resulta en un mayor alcance. Sin embargo, los haces de estas antenas suelen ser más anchos, lo que puede hacerlas más susceptibles a la interferencia.
Es importante destacar que las capacidades de ganancia de una antena son específicas para cada frecuencia. No se pueden intercambiar antenas diseñadas para diferentes bandas de frecuencia y esperar el mismo rendimiento.
Montaje, Conexiones e Interferencia
La instalación y configuración adecuadas de las antenas direccionales son cruciales para su rendimiento óptimo.
Montaje y Conexiones
Dado que las antenas direccionales requieren una puntería precisa, su montaje debe ser robusto y permitir ajustes finos. A menudo, estas antenas utilizan conectores de antena especializados, como SMA, RP-SMA o U.FL, para su conexión a los dispositivos. Es vital asegurarse de que el tipo de conector de la antena sea compatible con el dispositivo al que se va a conectar.
Las mejores prácticas para la instalación de antenas direccionales incluyen:
- Línea de Visión Clara: Siempre que sea posible, asegure una línea de visión directa entre las antenas emisora y receptora.
- Montaje Rígido: Monte las antenas de forma segura para minimizar el movimiento causado por el viento, lo que podría desalinearlas.
- Evitar Obstrucciones Metálicas: Las grandes masas metálicas cerca de la antena pueden afectar negativamente su patrón de radiación.
- Cableado de Calidad: Utilice cable coaxial de baja pérdida y asegúrese de que el sistema esté debidamente conectado a tierra para protección contra sobretensiones.
- Verificar Polarización: Asegúrese de que la polarización de las antenas (vertical u horizontal) coincida en ambos extremos del enlace.
Interferencia y Efectos de Entorno
La interferencia es un desafío omnipresente en las comunicaciones inalámbricas. Las fuentes de interferencia para las antenas direccionales pueden ser variadas, incluyendo otros dispositivos inalámbricos, teléfonos, hornos microondas o incluso señales de radar. La interferencia puede causar "desvanecimiento" (fading), que es una variación en la intensidad de la señal a lo largo del tiempo y que puede variar con la frecuencia.
La interferencia degrada la relación señal-ruido (SNR) al introducir ruido no deseado o señales competidoras. Las antenas direccionales de alta ganancia ayudan a mejorar la SNR al enfocar la energía en la trayectoria de la señal deseada y, al mismo tiempo, rechazar las señales que provienen de otras direcciones (fuera del eje).

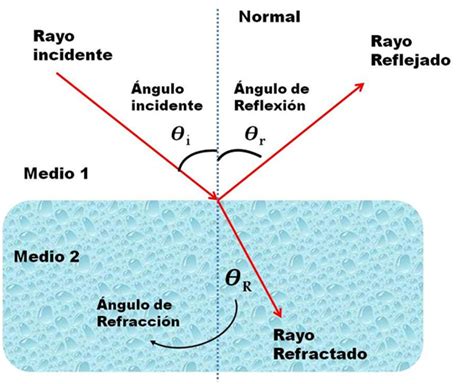

Los efectos interiores también son una consideración importante. En entornos interiores, las señales de RF pueden experimentar refracción, reflexión y difracción al interactuar con pisos, techos y otros materiales de construcción. La densidad de estos materiales influye en la atenuación y la velocidad de propagación de las señales. Las señales con longitudes de onda más cortas son más susceptibles a ser distorsionadas y absorbidas. Por lo tanto, el rendimiento real de las antenas direccionales instaladas en interiores debe ser probado en el sitio específico.
Pros y Contras de las Antenas Direccionales
El uso de antenas direccionales ofrece un conjunto claro de ventajas y desventajas:
Pros:
- Mayor Distancia de Transmisión: Permiten enfocar la energía de la señal de RF en una dirección específica, extendiendo significativamente el alcance de la comunicación.
- Mejor Calidad de Enlace: Al concentrar la señal, se mejora la relación señal-ruido (SNR), lo que resulta en conexiones más estables y fiables.
- Reducción de Interferencias: Su directividad ayuda a rechazar señales no deseadas provenientes de direcciones distintas a la deseada.
- Eficiencia Espectral: Al limitar la emisión de señal a una dirección específica, se utiliza el espectro de radiofrecuencia de manera más eficiente.
Contras:
- Requieren Alineación Precisa: Los haces más estrechos, especialmente en antenas de alta ganancia, exigen una alineación muy precisa para establecer y mantener una conexión.
- Cobertura Angular Limitada: No son adecuadas para cubrir áreas amplias alrededor de un punto de acceso, ya que su patrón de cobertura es estrecho.
- Dificultad de Montaje y Orientación: Encontrar la dirección óptima para la señal puede ser un proceso que requiere tiempo y experiencia, especialmente en entornos complejos.
- Sensibilidad a Obstáculos: A pesar de su directividad, pueden verse afectadas por obstáculos físicos que bloqueen la línea de visión directa.
ALINEANDO ANTENA UBIQUITI 34 DBI
En conclusión, las antenas direccionales son herramientas indispensables para establecer conexiones inalámbricas robustas y de largo alcance. Ya sea optando por la versatilidad y facilidad de instalación de una antena Yagi, o por el rendimiento superior y el alcance máximo de una antena parabólica, la elección correcta, junto con una instalación y alineación adecuadas, es fundamental para maximizar la eficacia de cualquier red inalámbrica.
