Los soportes y las abrazaderas son componentes fundamentales en la instalación y el mantenimiento de redes de cable coaxial. Su función principal es proporcionar la estabilidad y la fijación segura necesarias para el cableado, asegurando que los cables coaxiales se mantengan en su lugar a lo largo de trayectorias predefinidas, ya sea sobre paredes, a través de postes o integrados en diversas estructuras. Estos elementos desempeñan un papel crucial en la integridad y el rendimiento a largo plazo de las infraestructuras de telecomunicaciones.
La Importancia de la Fijación Segura
Los soportes, en sus diversas formas y tamaños, están diseñados para adaptarse a una amplia gama de aplicaciones y tipos de cable coaxial. Por otro lado, las abrazaderas ofrecen una sujeción adicional y una resistencia significativa a la tensión en puntos estratégicos a lo largo del recorrido del cable. La correcta utilización de estos dispositivos es esencial para prevenir daños en el cable coaxial que podrían ser causados por movimientos involuntarios, vibraciones o tensiones externas. Al mantener el cable firmemente asegurado, se preserva la integridad de la instalación, lo que a su vez contribuye directamente a una transmisión de señal estable y confiable. En el contexto de sistemas de radiofrecuencia y comunicaciones, donde la calidad de la señal es primordial, estos componentes son indispensables para garantizar un rendimiento óptimo y duradero.
Evolución de los Accesorios en Redes de Telecomunicaciones
La infraestructura de telecomunicaciones, particularmente en lo que respecta a las redes de cable coaxial y, posteriormente, a las redes de fibra óptica, ha estado históricamente influenciada por el desarrollo del mercado eléctrico. De hecho, muchos de los productos y accesorios utilizados en las telecomunicaciones derivan directamente de sus predecesores en el sector eléctrico. Al observar los postes que soportan las redes eléctricas, es evidente que los accesorios empleados comparten similitudes con los utilizados en las redes de fibra óptica.
Inicialmente, las redes de fibra óptica se diseñaban y construían principalmente para redes troncales (backbone), que cubren largas distancias, y no para la "última milla" o redes de acceso a abonados. Esto implicaba que los requisitos de esfuerzo para los accesorios eran considerables, diseñados para soportar tramos de larga distancia, que hoy en día podemos definir como vanos iguales o superiores a 200 metros.

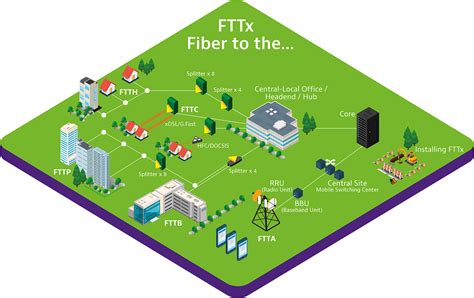

Con la rápida evolución tecnológica, y en especial con el auge de las redes FTTx (Fiber to the X, donde X puede ser hogar, edificio, etc.), las redes ópticas se expandieron hacia zonas urbanas. En estos entornos, las distancias entre postes o puntos de anclaje son significativamente menores, típicamente no superando los 80 metros, con rangos más comunes situados entre 40 y 50 metros. Esta transición de largas distancias a distancias más cortas en entornos urbanos ha llevado a una reevaluación y optimización de los accesorios utilizados.
Consideraciones Clave en el Diseño de Accesorios Modernos

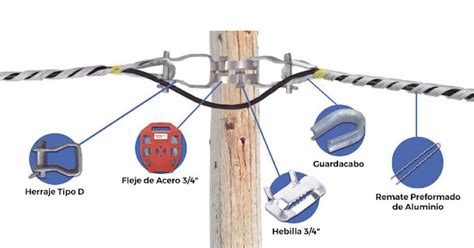

Al diseñar y seleccionar soportes y abrazaderas para postes en la actualidad, es fundamental tener en cuenta varios factores. Uno de ellos es la cantidad de elementos necesarios a cada lado del poste, así como las dimensiones específicas de cada uno de estos componentes. Es importante destacar que, tanto para las aplicaciones de anclaje como para las de paso de cables, los elementos modernos se fabrican predominantemente con materiales dieléctricos. Estos materiales ofrecen ventajas significativas, como una mayor seguridad al eliminar la conductividad eléctrica, lo que es crucial en entornos donde coexisten cables de energía.
Además, los accesorios actuales se caracterizan por tener dimensiones reducidas y una cantidad mínima de elementos para su instalación. Esto no solo simplifica el proceso de montaje, sino que también reduce la necesidad de herramientas especializadas y minimiza el esfuerzo requerido por los instaladores. Otro beneficio importante es la drástica reducción del peso aplicado a los postes. Los postes, especialmente en zonas urbanas, pueden tener limitaciones de carga, por lo que el uso de accesorios ligeros es esencial para no comprometer la estabilidad estructural de la red.
Un ejemplo de esta evolución se puede observar en soportes de sujeción y paso fabricados con materiales poliméricos de alta resistencia, capaces de soportar cargas de hasta 1.200 kg. De manera similar, las abrazaderas también pueden estar fabricadas en polímeros con resistencias de hasta 750 kg. Estas capacidades de carga son más que suficientes para las exigencias de las redes de acceso modernas, donde los esfuerzos son menores que en las antiguas redes troncales de larga distancia.
Aplicaciones y Arquitecturas de Red

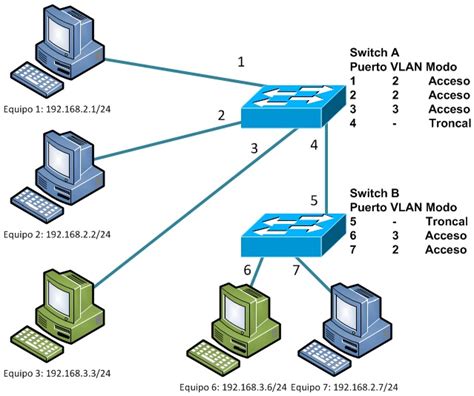

La arquitectura de las redes de telecomunicaciones se puede clasificar en diferentes niveles, cada uno con sus propios requisitos de infraestructura. Estos niveles incluyen:
- Acceso: Se refiere a la parte de la red que conecta directamente a los usuarios finales (abonados) con la red principal. En el contexto de redes de baja tensión, esto implica la entrega del servicio a hogares y negocios.
- Distribución: Esta capa intermedia conecta la red de acceso con la red troncal. Los cables de distribución recorren áreas más amplias, sirviendo a múltiples puntos de acceso.
- Red Troncal (Backbone): Constituye la columna vertebral de la red, interconectando las diferentes áreas geográficas y los nodos principales de la red. Las redes troncales están diseñadas para transportar grandes volúmenes de datos a altas velocidades a través de largas distancias.
La comprensión de estas capas es vital para determinar los tipos de soportes y abrazaderas necesarios. Por ejemplo, en la red troncal, donde los vanos son largos y las tensiones pueden ser mayores, se requerirán accesorios con mayor capacidad de carga y resistencia. En contraste, en las redes de acceso dentro de zonas urbanas, donde los vanos son más cortos y la densidad de cables puede ser mayor, la optimización del espacio y la reducción de peso se vuelven prioritarias, junto con la facilidad de instalación.
Materiales y Resistencia
La elección de materiales para soportes y abrazaderas es un factor determinante en su rendimiento y durabilidad. Los materiales poliméricos, como se mencionó anteriormente, han ganado gran popularidad debido a su combinación de ligereza, resistencia a la corrosión y propiedades dieléctricas. Estos materiales son capaces de soportar condiciones ambientales adversas sin degradarse, lo que es esencial para la longevidad de las instalaciones al aire libre.
La resistencia a la tracción y a la compresión de estos accesorios es un parámetro crítico. Para aplicaciones de anclaje, donde el cable debe soportar la tensión generada por la gravedad y las fuerzas del viento en vanos largos, se necesitan materiales con alta resistencia. Para el paso de cables, donde el soporte simplemente guía el cable y le proporciona un punto de apoyo, los requisitos de resistencia pueden ser menores, pero la protección contra el desgaste y la abrasión es importante.
Marcos AV Feitosa, director para América del Sur de la división de Telecomunicaciones de PLP, con base en Brasil, aporta una valiosa perspectiva a esta discusión. Con más de 25 años de experiencia en la industria de las telecomunicaciones, Feitosa ha sido testigo de la evolución del mercado, desde las redes de cobre hasta la fibra óptica y los sistemas inalámbricos. Su conocimiento abarca las complejidades técnicas y las tendencias del mercado, lo que le permite comprender la importancia de los accesorios adecuados para cada tipo de red y aplicación. La evolución del mercado, que ha pasado de la necesidad de accesorios robustos para largas distancias a soluciones más ligeras y eficientes para redes urbanas, es un testimonio de la adaptabilidad y la innovación continua en el sector de las telecomunicaciones.
Como hacer un Cable Coaxial para tu Televisión
En resumen, los soportes y abrazaderas para cable coaxial en postes son mucho más que simples piezas de hardware. Son componentes esenciales que garantizan la estabilidad, la seguridad y la fiabilidad de las redes de telecomunicaciones. Su diseño, selección y correcta instalación son cruciales para mantener la integridad de la señal y asegurar la durabilidad de la infraestructura, adaptándose constantemente a las cambiantes demandas tecnológicas y a las necesidades específicas de cada tipo de red, desde las redes troncales de larga distancia hasta las redes de acceso de alta densidad en entornos urbanos.
