Guía Completa para el Desmontaje y Reemplazo de Componentes en el iPhone 4 CDMA

El iPhone 4 CDMA, una iteración notable en la línea de teléfonos móviles de Apple, presenta desafíos y particularidades únicas al momento de su reparación. A diferencia de sus predecesores o modelos con tecnología GSM, la versión CDMA, utilizada por operadores como Verizon y Sprint en EE. UU., implica un proceso de desmontaje que puede ser más intrincado, especialmente al considerar el reemplazo de componentes clave como la pantalla o la batería. Esta guía detallada se adentra en los pasos necesarios para desarmar un iPhone 4 CDMA, ofreciendo información crucial para aquellos que buscan realizar reparaciones DIY, ya sea por una pantalla rota, una batería degradada o cualquier otro componente que requiera atención.

Es fundamental comprender que, si bien Apple se ha esforzado por hacer que sus dispositivos sean menos reparables por el usuario, la comunidad de entusiastas ha desarrollado métodos y herramientas para acceder y reemplazar componentes. El iPhone 4 CDMA no es una excepción, aunque la dificultad de la reparación varía significativamente según la pieza que necesite ser atendida.

Preparación y Precauciones Iniciales

Antes de iniciar cualquier procedimiento de desmontaje, la preparación adecuada es primordial para garantizar la seguridad del dispositivo y la eficiencia del proceso.

Descarga de la Batería

Uno de los primeros y más importantes pasos es descargar la batería de tu iPhone a menos del 25%. Una batería de iones de litio completamente cargada puede ser peligrosa si se perfora accidentalmente durante el desmontaje. Reducir su carga minimiza el riesgo de incendio o explosión.

Herramientas Necesarias

Para un desmontaje exitoso del iPhone 4 CDMA, se requerirán herramientas específicas:

• Destornillador Phillips #000: Esencial para la mayoría de los tornillos internos.
• Destornillador Pentalobe de 5 puntas (Apple Security Screwdriver): Necesario para los tornillos ubicados en la parte inferior del dispositivo, cerca del conector de la base. Es importante notar que todas las versiones del iPhone 4 CDMA utilizan estos tornillos de seguridad.
• Herramienta de palanca de plástico (Spudger) o Púa de guitarra: Útil para separar componentes delicados y levantar conectores sin dañar los circuitos.
• Pinzas: Para manipular tornillos pequeños y componentes diminutos.
• Alcohol isopropílico de alta concentración (más del 90%): Para debilitar adhesivos, especialmente bajo la batería.
• Desengrasante (como Windex): Para limpiar puntos de contacto metálicos antes del reensamblaje.

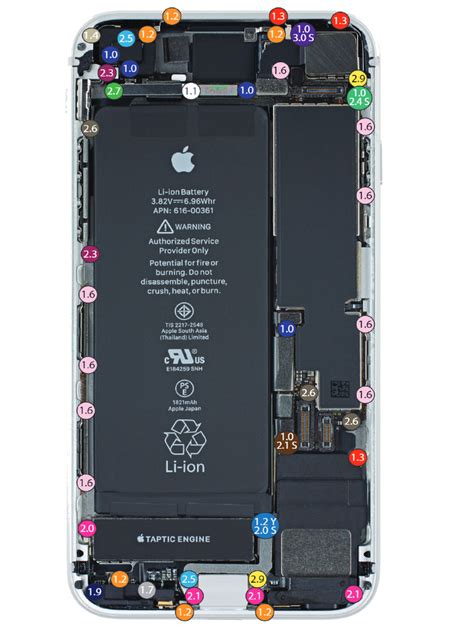

• Alfombrilla para tornillos (opcional pero muy recomendable): Un tapete magnético o una plantilla organizada, como la iphone4cdmascrewtemp.pdf proporcionada por Nathan Henderson, es invaluable para recordar la ubicación y el tipo de cada tornillo, ya que varían en tamaño y longitud.

Entendiendo la Estructura del iPhone 4 CDMA

Es crucial tener en cuenta que el iPhone 4 CDMA, si bien comparte muchas similitudes con su contraparte GSM, presenta diferencias clave. Una de ellas es la ausencia de la ranura para tarjeta SIM, ya que la identificación del usuario se realiza a través de la tecnología CDMA. Además, se ha observado una rotura adicional en la carcasa de la antena en el lado derecho del teléfono, posiblemente debido a la transición de diseño de GSM a CDMA.

Desmontaje del iPhone 4 CDMA: Paso a Paso

El proceso de desmontaje del iPhone 4 CDMA es considerado uno de los más complejos dentro de la línea del iPhone 4, requiriendo la desarticulación de casi la totalidad del dispositivo para tareas como el reemplazo de la pantalla. La paciencia y la precisión son fundamentales.

1. Extracción de los Tornillos Inferiores

Comienza retirando los dos tornillos de seguridad Pentalobe ubicados en la parte inferior del iPhone, a ambos lados del conector de la base. Utiliza el destornillador Pentalobe para esta tarea. Una vez retirados, estos tornillos deben guardarse cuidadosamente.

2. Separación de la Tapa Trasera

Con los tornillos inferiores retirados, la tapa trasera del iPhone 4 CDMA puede deslizarse hacia arriba y luego levantarse suavemente. Ten cuidado de no aplicar fuerza excesiva. Guarda la tapa trasera y los dos tornillos Pentalobe.

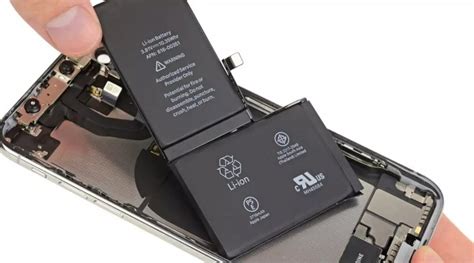

3. Extracción de la Batería

La extracción de la batería es un paso delicado debido al adhesivo que la sujeta.

• Retira el tornillo del clip de la batería: Localiza y retira el tornillo #00 Phillips que asegura el clip metálico sobre el conector de la batería. Este tornillo se encuentra generalmente en la parte inferior izquierda de la batería.
• Desconecta el clip de la batería: Utiliza la herramienta de palanca de plástico para levantar suavemente el clip metálico del conector de la batería, desconectándolo de la placa lógica.
• Debilita el adhesivo: No intentes extraer la batería haciendo palanca directamente con la herramienta, ya que esto puede dañar la batería o la placa lógica. En su lugar, aplica unas gotas de alcohol isopropílico de alta concentración bajo el borde de la batería. Espera aproximadamente un minuto para que el alcohol debilite el adhesivo. Si es necesario, aplica unas gotas adicionales.
• Retira la batería: Una vez que el adhesivo esté debilitado, desliza la herramienta de palanca a lo largo del lado derecho de la batería para despegarla del chasis. Ten cuidado de no doblar la batería. Una vez libre, puedes retirar la batería del teléfono.

4. Desconexión de Componentes Adicionales

Tras retirar la batería, se procede a desconectar otros componentes para acceder a la placa lógica y la pantalla.

• Retira el clip de conexión a tierra de la antena: A la izquierda de donde se desconectó la batería, encontrarás otro tornillo que sujeta un clip de conexión a tierra sobre la antena. Retira este tornillo con el destornillador #00 Phillips y levanta suavemente el clip.
• Retira el escudo del conector de la base: Un escudo, sujeto por dos tornillos, cubre el cable del conector de la base. Retira estos tornillos y el escudo. Luego, usa la herramienta de palanca para despegar con cuidado el cable del conector de la base, ya que también está sujeto con adhesivo.
• Desconecta el cable de la antena: Debajo de donde se retiró el clip de conexión a tierra de la antena, verás un pequeño cable circular. Este es el cable de la antena. Desconéctalo de la placa lógica levantando suavemente su cabeza circular con la herramienta de palanca. Guía el cable fuera de los soportes metálicos.

5. Acceso a la Placa Lógica

La placa lógica está protegida por un escudo y varios tornillos.

• Retira los tornillos del escudo de la placa lógica: Hay cinco tornillos que sujetan el escudo de la placa lógica en su lugar, además de un sexto tornillo en la parte derecha. Es crucial recordar la ubicación de cada tornillo, ya que varían en tamaño. Se recomienda organizarlos de forma que se facilite su posterior reinstalación.
• Retira el clip del tornillo #6: El tornillo número 6 que se retiró previamente oculta un clip. Utiliza la herramienta de palanca para retirarlo suavemente.
• Retira el tornillo de cabeza cruzada: Debajo del clip del tornillo #6, encontrarás un tornillo de cabeza cruzada. Retíralo.
• Desconecta los cables de la placa lógica: Utilizando la herramienta de palanca, levanta suavemente todos los cables conectados a la placa lógica, tal como se indica en las imágenes de referencia. Presta especial atención a la dirección en que se levantan los cables.
• Retira la cámara: Levanta suavemente la cámara del dispositivo. Ten en cuenta que hay una pequeña pestaña situada debajo de los cables de la pantalla LCD y el digitalizador.

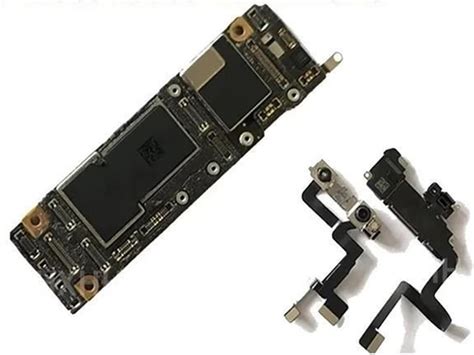

6. Extracción de la Placa Lógica

Para retirar completamente la placa lógica, es necesario quitar seis tornillos más:

• Tornillos de cabeza plana: Retira los tornillos numerados 1-3 con un destornillador de cabeza plana. Asegúrate de recordar su posición.
• Tornillos Phillips #00: Retira los tornillos 4 y 5 con el destornillador Phillips #00. El tornillo número 5 tendrá un pequeño clip de conexión a tierra de color dorado para la cámara debajo de él; guárdalo para el reensamblaje.

Una vez retirados todos los tornillos, puedes levantar la placa lógica, sujetándola por la parte inferior y tirando suavemente hacia arriba. Ten en cuenta que hay una pequeña pieza de goma en la parte superior de la placa lógica que evita que los cables de la pantalla rocen con el borde; asegúrate de que no se caiga durante el proceso.

7. Extracción del Ensamblaje del Altavoz y Vibrador

• Ensamblaje del altavoz: Retira los dos tornillos #00 ubicados a la derecha e izquierda del ensamblaje del altavoz. El tornillo izquierdo tendrá un pequeño espaciador de plástico en forma triangular debajo; guárdalo junto con el tornillo, ya que es esencial para que el ensamblaje del altavoz se asiente correctamente.
• Ensamblaje del vibrador: El ensamblaje del vibrador en el iPhone 4 CDMA está sujeto únicamente por adhesivo. Utiliza la herramienta de palanca para levantarlo suavemente del marco medio del dispositivo, teniendo cuidado de no doblarlo.

8. Extracción del Ensamblaje de la Pantalla LCD/Digitalizador

Este es uno de los pasos más complejos y cruciales, especialmente si se trata de un reemplazo de pantalla.

• Retira los tornillos de las esquinas: Hay 10 tornillos en total que sujetan el ensamblaje de la pantalla LCD/Digitalizador al marco. Los cuatro tornillos en las esquinas deben ser retirados completamente. Son tornillos #00. Dos están en las esquinas superiores (uno puede tener cinta negra sobre él) y dos en las esquinas inferiores.
• Afloja los tornillos restantes: Seis tornillos adicionales, con arandelas, sujetan el ensamblaje de la pantalla. A lo largo de los lados izquierdo y derecho del teléfono, afloja estos seis tornillos aproximadamente 2.5 vueltas cada uno. Si bien puedes retirarlos por completo, su reinstalación puede ser difícil; aflojarlos suele ser suficiente.
• Rompe el adhesivo: La pantalla está fijada no solo por tornillos, sino también por un fuerte adhesivo. Sostén el iPhone con una mano y, comenzando desde una esquina (por ejemplo, la superior izquierda), introduce la herramienta de palanca o una cuchilla fina entre el marco y el panel frontal. Aplica suficiente presión para romper el adhesivo, teniendo cuidado alrededor de la cámara frontal y el área del altavoz. Repite este proceso en la parte inferior y ve rodeando el panel hasta que el adhesivo se rompa y el panel frontal comience a separarse. Si la pantalla está rota, es normal que se desprendan trozos de vidrio.
• Retira el panel frontal: Comienza desde la parte superior del iPhone y tira suavemente del ensamblaje de la pantalla para separarlo del marco.

9. Limpieza y Preparación para el Reensamblaje

Antes de instalar nuevos componentes, es vital una limpieza exhaustiva.

• Elimina residuos de vidrio: Asegúrate de que no queden fragmentos de vidrio adheridos al adhesivo restante o dentro del marco. Cualquier residuo puede dañar la nueva pantalla o ser visible a través de ella.
• Reemplaza la rejilla del auricular y el soporte de la cámara: Algunos ensamblajes de pantalla de reemplazo vienen con estos componentes preinstalados. Si no es así, retira la rejilla del auricular y el anillo de plástico transparente que rodea la cámara frontal del ensamblaje viejo o dañado y colócalos en el nuevo ensamblaje o en el marco medio. Se recomienda colocar estos componentes en el marco medio para facilitar la instalación.
• Limpia los puntos de contacto: Antes de volver a ensamblar, limpia todos los puntos de contacto metal con metal de la placa lógica (no las mitades de acoplamiento de los conectores) con un desengrasante como Windex o alcohol isopropílico. Esto asegura una buena conductividad eléctrica. Limpia también los puntos de contacto metálicos entre las patillas de tierra de la antena Wi-Fi y la carcasa del iPhone.

Reensamblaje del iPhone 4 CDMA

El reensamblaje se realiza siguiendo los pasos del desmontaje en orden inverso.

1. Reinstalación de Componentes

• Conexión de cables: Al reinstalar la pantalla, endereza con cuidado los cables de datos del digitalizador y del LCD, y pásalos por la ranura del marco de acero. Si el cable del digitalizador se ha instalado incorrectamente, no llegará a su zócalo en la placa lógica. No intentes forzarlo, ya que se romperá. Durante el reensamblaje, evita tocar la zona metálica de la base del cable de datos de la pantalla LCD, ya que podría causar problemas.
• Asegura la pantalla: Asegúrate de que la nueva pantalla esté correctamente alineada. Verifica que el marco negro esté completamente al ras con el marco medio de aluminio en todos los lados antes de reemplazar los tornillos.
• Reconexión de la placa lógica: Al reconectar los cables a la placa lógica, asegúrate de que estén correctamente alineados antes de presionar. Asegúrate de que el pequeño clip de conexión a tierra de la cámara se coloque debajo del tornillo número 5.
• Reconexión de la antena y el conector de la base: Al reconectar el cable de la antena, asegúrate MUY bien de que el conector redondo del extremo del cable esté centrado en su mitad correspondiente en la placa base antes de aplicar presión. Al reconectar el conector plano wifi a la placa base, asegúrate MUY bien de que el conector redondo del extremo del cable plano esté centrado en su mitad correspondiente en la placa base antes de presionarlo.
• Reinstala la batería: Coloca la batería en su lugar y reconecta su clip a la placa lógica. Asegura el clip con su tornillo #00 Phillips.
• Reinstala la tapa trasera: Desliza la tapa trasera en su posición y asegúrala con los dos tornillos Pentalobe inferiores.

2. Verificación Final

• Reinicia el dispositivo: Realiza un reinicio completo después del reensamblaje.
• Carga inicial: Tras volver a ensamblarlo, conecta el iPhone a una fuente de alimentación de CA antes de encenderlo por primera vez.
• Prueba de la pantalla táctil: Limpia la superficie de la pantalla táctil con una toallita con alcohol antes de volver a encender el iPhone.

Consideraciones Adicionales y Advertencias

• Garantía: Abrir tu dispositivo para realizar cualquier reparación o modificación anulará tu garantía de Apple.
• Riesgos: Como con cualquier reparación, ni iMore ni PXLFIX pueden ser responsables de cualquier daño que puedas causar a tu dispositivo. Utiliza extremo cuidado y precaución al realizar reparaciones en cualquier dispositivo.
• Intercambiabilidad de componentes: Las pestañas de montaje de los ensamblajes de pantalla son diferentes entre el iPhone 4 GSM y el CDMA, lo que significa que no son intercambiables.
• Componentes de RF: La antena y el chip Wi-Fi en el iPhone 4 CDMA son notables por ser componentes de RF que no se renovaron significativamente en comparación con el modelo GSM, utilizando el mismo chip Broadcom BCM4329.
• Vibrador: El iPhone 4 CDMA utiliza un vibrador oscilante lineal para las alertas de llamadas y mensajes, en lugar de un motor eléctrico rotatorio con contrapeso.

Realizar el desmontaje de un iPhone 4 CDMA es una tarea que requiere paciencia, las herramientas adecuadas y una comprensión clara de los pasos involucrados. Siguiendo esta guía detallada, los usuarios pueden abordar con mayor confianza la reparación de sus dispositivos, ya sea para reemplazar una pantalla dañada o para cambiar una batería que ya no retiene carga.
