La comunicación industrial es la columna vertebral de la automatización moderna, y dentro de este ámbito, los sistemas de bus de campo como Profibus juegan un papel crucial. Para la maquinaria pesada, como las palas eléctricas utilizadas en la minería a cielo abierto, la fiabilidad y la eficiencia de estos sistemas de comunicación son primordiales. En este contexto, el conector Profibus de pala eléctrica P&H 4100 XPC, específicamente el modelo con número de pieza R54800D5, se presenta como un componente esencial para garantizar la integridad de la red de datos en uno de los equipos de minería más potentes del mundo.
La Importancia de los Conectores en Redes Profibus

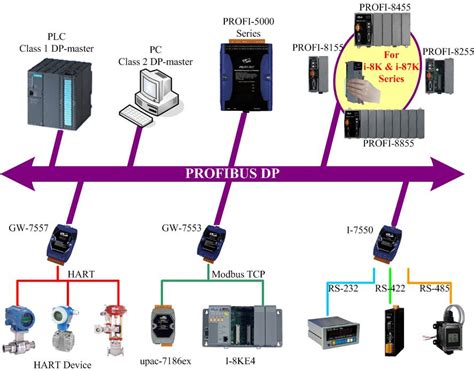

Profibus (Process Field Bus) es un estándar de comunicación abierto y descentralizado ampliamente utilizado en la automatización industrial. Permite la interconexión de dispositivos de campo, como sensores, actuadores y módulos de entrada/salida, con sistemas de control centralizados, como PLC (Controladores Lógicos Programables). La robustez de la red Profibus reside en gran medida en la calidad de sus componentes, y los conectores son un punto crítico de conexión. Un conector Profibus defectuoso o mal instalado puede provocar interrupciones en la comunicación, pérdida de datos, errores de funcionamiento y, en última instancia, costosos tiempos de inactividad para la maquinaria.
Los conectores Profibus están diseñados para soportar entornos industriales exigentes, caracterizados por vibraciones, polvo, humedad y fluctuaciones de temperatura. Deben asegurar una conexión eléctrica fiable y una protección mecánica adecuada para los cables de comunicación. El tipo "Split T" se refiere a una configuración específica de conector que permite una fácil derivación o "toma" de una señal de comunicación a un dispositivo adicional sin tener que interrumpir la comunicación principal a lo largo del bus. Esto es particularmente útil en redes donde se requiere una conexión en cadena de múltiples dispositivos.
El Conector Profibus para P&H 4100 XPC: Especificaciones y Aplicación

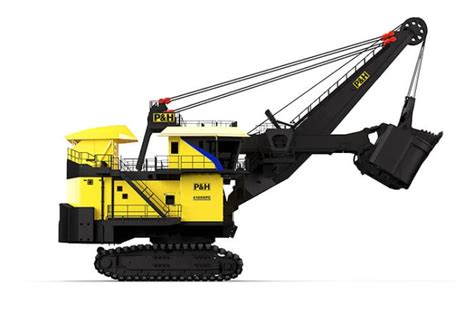

El conector específico para la pala eléctrica P&H 4100 XPC, con número de pieza R54800D5 y SKU R54800D5, está diseñado para integrarse perfectamente en la arquitectura eléctrica de esta imponente máquina. La pala eléctrica P&H 4100 XPC es una pieza de maquinaria pesada fundamental en operaciones mineras a gran escala, responsable de la carga de material. Su funcionamiento depende de una compleja red de sensores, actuadores y sistemas de control que se comunican constantemente para optimizar el rendimiento, garantizar la seguridad y monitorizar el estado del equipo.
La integración de un sistema Profibus en la P&H 4100 XPC permite una comunicación eficiente y en tiempo real entre los diversos componentes. El conector R54800D5 actúa como un nodo vital en esta red, facilitando la transmisión de datos críticos. Por ejemplo, puede estar conectado a módulos de entrada/salida que monitorean el estado de los cilindros hidráulicos, la posición de la pluma, la velocidad del motor, o que controlan la apertura y cierre de las compuertas del cucharón. La fiabilidad de este conector asegura que la información llegue de forma precisa al sistema de control, permitiendo al operador y al sistema automatizado tomar decisiones informadas y mantener la pala funcionando de manera óptima.
La naturaleza "Split T" de este conector sugiere que puede ser utilizado para conectar un dispositivo directamente al bus principal mientras se mantiene la continuidad del bus para otros dispositivos posteriores. Esto ofrece flexibilidad en la configuración del bus y permite añadir o quitar dispositivos sin necesidad de cortar el cable principal, minimizando así el tiempo de inactividad durante el mantenimiento o las modificaciones de la red.
Componentes Relacionados y la Importancia del Ecosistema
La funcionalidad de un conector Profibus no opera de forma aislada. Para comprender completamente su rol, es importante considerar otros componentes con los que interactúa dentro del sistema de la pala eléctrica P&H 4100 XPC. La lista de productos relacionados proporcionada ofrece una visión de este ecosistema:
POWER SUPPLY 4100 XPC (Fuente de poder para pala eléctrica P&H 4100 XPC, Part number: R54801D22): La fuente de alimentación es la base de cualquier sistema electrónico. En una máquina tan compleja como la P&H 4100 XPC, una fuente de poder estable y fiable es esencial para el correcto funcionamiento de todos los componentes, incluyendo el sistema de comunicación Profibus. La calidad de la energía suministrada puede afectar directamente la integridad de las señales de datos.
ANALOG INPUT MODULE 2AI I 24VDC 4100 XPC (Módulo analógico de entrada de pala eléctrica P&H 4100 XPC, Part number: R54797D32): Los módulos de entrada analógica son responsables de convertir señales físicas (como voltaje o corriente) de sensores en datos digitales que el sistema de control puede interpretar. En el contexto de Profibus, estos módulos se conectan al bus para transmitir información sobre variables analógicas, como la presión hidráulica, la temperatura del motor o la velocidad de rotación. La correcta conexión a través del conector Profibus es vital para que estos datos sean recibidos sin errores.
SWITCH INTERLOCK PUERTA 4100 XPC (Interruptor interlock de puerta para pala eléctrica P&H 4100 XPC): Los interruptores de enclavamiento (interlock) son dispositivos de seguridad cruciales. En una pala eléctrica, estos interruptores pueden estar asociados a puertas de acceso a compartimentos de maquinaria o a la cabina del operador. Un interruptor de interlock asegura que la máquina no pueda operar si una puerta está abierta, previniendo accidentes. La comunicación de la señal de este interruptor a través del bus Profibus es esencial para el sistema de seguridad de la máquina.
DIGITAL OUTPUT MODULE 2DO 24V DC 2A 4100 XPC (Módulo de salida digital de pala electrica P&H 4100 XPC, Part number: R54797D20): Los módulos de salida digital se utilizan para activar o desactivar actuadores, como luces de advertencia, alarmas o relés. Por ejemplo, un módulo de salida digital podría activar una alarma sonora si se detecta una condición de falla. La conexión de estos módulos al bus Profibus, facilitada por el conector R54800D5, permite que el sistema de control envíe comandos para activar o desactivar estos dispositivos.
Cada uno de estos componentes, incluyendo el conector Profibus R54800D5, debe cumplir con los estándares de calidad y compatibilidad para asegurar que el sistema de comunicación funcione de manera óptima. La elección de componentes de alta calidad de proveedores confiables es fundamental para la longevidad y el rendimiento de la pala eléctrica P&H 4100 XPC.
Como funcionan las redes profibus y profinet de Siemens |explicacion de redes industriales (PLCs)
Consideraciones Técnicas y de Instalación
La correcta instalación de un conector Profibus "Split T" es tan importante como su calidad intrínseca. Una instalación inadecuada puede comprometer la integridad de la señal y la fiabilidad de la red.
Terminación del Bus: Las redes Profibus requieren terminadores en ambos extremos para evitar la reflexión de señales. En una configuración "Split T", es crucial asegurarse de que la terminación se aplique correctamente al final de la cadena principal del bus, y que el conector "T" no interfiera con esta terminación si se utiliza en uno de los extremos.
Blindaje del Cable: Los cables Profibus están blindados para proteger las señales de interferencias electromagnéticas (EMI). Es fundamental asegurar que el blindaje del cable esté correctamente conectado al conector y al chasis de la máquina para una disipación efectiva de EMI. Una conexión de blindaje deficiente puede degradar significativamente la calidad de la señal, especialmente en el entorno ruidoso de una mina.
Polaridad y Conexión: Los conectores Profibus tienen pines específicos para la transmisión (A), recepción (B), tierra (GND) y el potencial de alimentación (si se utiliza). Asegurarse de que los cables se conectan a los pines correctos en el conector es una tarea básica pero crítica. Una conexión cruzada de los hilos de datos A y B invertirá la comunicación y provocará fallos.
Secuencia de Direccionamiento: Cada dispositivo en una red Profibus debe tener una dirección única. Al añadir un nuevo dispositivo a través de un conector "Split T", es necesario asignar una nueva dirección dentro del rango permitido por el maestro Profibus y configurar el dispositivo con esa dirección.
Entorno de Operación: El conector R54800D5, como parte de un sistema para la P&H 4100 XPC, debe estar diseñado para soportar las condiciones ambientales extremas de una operación minera. Esto incluye resistencia a la vibración, al polvo, a la humedad y a un amplio rango de temperaturas. Los materiales de encapsulación y las juntas de sellado son importantes para mantener la integridad del conector.
Mantenimiento y Diagnóstico
El mantenimiento preventivo es clave para evitar problemas en la red Profibus. Esto puede incluir inspecciones visuales periódicas de los conectores y cables para detectar signos de daño, corrosión o conexiones sueltas.
Cuando surgen problemas de comunicación, el diagnóstico puede ser un desafío. Las herramientas de diagnóstico de red Profibus, a menudo integradas en los sistemas de control o disponibles como dispositivos portátiles, pueden ayudar a identificar la ubicación y la naturaleza del problema. Un conector "Split T" mal instalado o defectuoso puede ser una fuente común de fallos intermitentes o completos de la comunicación. La capacidad de aislar segmentos de la red o de probar la continuidad y la integridad de la señal en puntos específicos, como en la salida de un conector "T", es invaluable para la resolución de problemas.
La información sobre el número de pieza R54800D5 y el SKU R54800D5 es esencial para la gestión de inventario y la adquisición de repuestos. Asegurarse de tener repuestos disponibles, especialmente para componentes críticos como los conectores Profibus, puede reducir significativamente el tiempo de inactividad en caso de fallo.
Conclusión Parcial
El conector Profibus de pala eléctrica P&H 4100 XPC, con referencia R54800D5, es un componente de ingeniería diseñado para asegurar una comunicación de datos fiable en uno de los equipos de minería más exigentes. Su diseño "Split T" ofrece flexibilidad, mientras que su integración en el ecosistema de componentes de la P&H 4100 XPC, como fuentes de alimentación y módulos de E/S, subraya la importancia de la interconexión en sistemas de automatización complejos. La correcta instalación, el mantenimiento y la selección de componentes de alta calidad son fundamentales para garantizar la operatividad continua y segura de la pala eléctrica.
