Configuración de NAT Estática en Cisco RV042G: Guía Paso a Paso para Optimizar tu Red Pequeña

La gestión eficiente de las direcciones IP es un pilar fundamental en la configuración de cualquier red, especialmente en entornos de pequeñas empresas donde los recursos pueden ser limitados. La Traducción de Direcciones de Red (NAT) juega un papel crucial al permitir que múltiples dispositivos dentro de una red privada compartan una única dirección IP pública para acceder a Internet. Este artículo se centrará en la configuración de NAT estática en el router Cisco RV042G, un dispositivo diseñado específicamente para satisfacer las necesidades de seguridad y rendimiento de las pequeñas empresas.

Comprendiendo la NAT Estática

La NAT estática, a diferencia de otras formas de NAT, establece una relación uno a uno entre una dirección IP privada interna y una dirección IP pública externa. Esto significa que cada dirección IP privada se mapea de forma permanente a una única dirección IP pública. Si bien este método ofrece una asignación predecible y es útil para servidores que necesitan ser accesibles desde Internet con una dirección IP fija, su principal limitación es que requiere una dirección IP pública por cada dirección IP privada que necesite ser traducida. Esta es la razón por la cual la NAT estática no se usa con tanta frecuencia como otras variantes de NAT, especialmente en redes con un gran número de dispositivos internos.

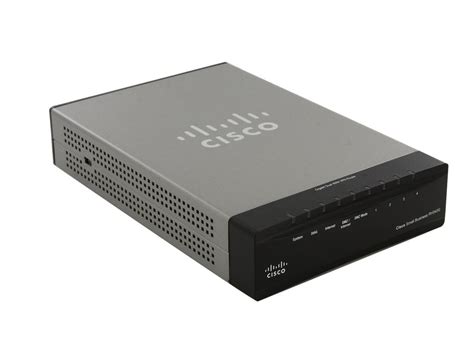

El Cisco RV042G: Un Router para Pequeñas Empresas

El Cisco RV042G Dual WAN Router Gigabit es una solución robusta y segura diseñada para redes de pequeñas empresas. Su principal ventaja radica en su capacidad para proporcionar conexiones a Internet fiables, lo que es esencial para mantener a los empleados y el negocio productivos. Una de sus características destacadas son los puertos Gigabit Ethernet WAN duales, que permiten la implementación de balanceo de carga o la continuidad del negocio a través de vínculos de respaldo inteligente (Smartlink). Esto significa que si una conexión a Internet falla, el router puede conmutar automáticamente a la otra, minimizando el tiempo de inactividad.

Además de la conectividad WAN dual, el RV042G cuenta con un conmutador Gigabit Ethernet integrado de 4 puertos, lo que facilita la conexión de dispositivos cableados dentro de la red local. Su administración se simplifica a través de un administrador de dispositivos intuitivo basado en navegador y asistentes de configuración, lo que lo hace accesible incluso para aquellos con experiencia limitada en redes.

Especificaciones Técnicas Clave del RV042G

Para comprender mejor las capacidades del RV042G, es útil revisar sus especificaciones técnicas:

WAN Dual: Soporta balanceo de carga y copia de respaldo inteligente de vínculos (Smartlink).
Estándares: Cumple con 802.3, 802.3u, IPv4 (RFC 791) e IPv6 (RFC 2460).
Protocolos de Red: Incluye servidor DHCP, cliente DHCP, agente de retransmisión DHCP, IP estática, PPPoE, PPTP y puente transparente.
DNS: Soporte para retransmisión DNS y DNS dinámico (DynDNS, 3322).
IPv6: Soporte completo para IPv6.
Protocolos de Routing: Incluye routing estático y RIP v1, v2 y RIPng para IPv6.
NAT/PAT/NAPT: Soporta Traducción de Direcciones de Red (NAT), Traducción de Puertos (PAT) y NAT uno a uno, así como NAT transversal.
Vinculación de Protocolos: Permite vincular protocolos a un puerto WAN específico para optimizar el balanceo de carga.
Perímetro de Red (DMZ): Ofrece puerto DMZ y host DMZ para aislar servidores expuestos a Internet.
Firewall: Incluye firewall SPI (Inspection de Paquetes de Estado), protección contra denegación de servicio (DoS), ping de la muerte, inundación SYN, ataque LAND, suplantación de IP y alertas de correo electrónico de ataques.
Cifrado: Soporta DES, 3DES y AES (AES-128, AES-192, AES-256) para la seguridad de las comunicaciones.
Control de Tráfico: Permite configurar el ancho de banda ascendente y descendente por servicio.
Rendimiento de NAT: Hasta 800 Mbps.
Rendimiento de VPN con IPsec: Hasta 75 Mbps.
Interfaz de Usuario: Administrador de dispositivos basado en navegador (HTTP/HTTPS).
Protocolos de Administración: Soporte para navegador web, SNMP v1 y v2c, y Bonjour.

Configuración de NAT Estática Mediante CLI

La configuración de NAT estática en dispositivos Cisco, incluido el RV042G, se puede realizar de manera eficiente utilizando la Interfaz de Línea de Comandos (CLI). Este método es particularmente útil para administradores de red que prefieren un control granular o para automatizar configuraciones mediante scripts.

Los pasos generales para configurar la NAT estática son los siguientes:

Inicio de Sesión y Modo Habilitado: Acceda al dispositivo Cisco RV042G utilizando SSH o TELNET. Una vez conectado, ingrese al modo habilitado (privileged EXEC mode) escribiendo enable y proporcionando la contraseña si se le solicita.
```
Router> enableRouter#
```
Modo de Configuración Global: Para realizar cambios en la configuración, debe ingresar al modo de configuración global.
```
Router# configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#
```
Configuración del Mapeo NAT Estática: El comando clave para configurar la NAT estática es ip nat inside source static. Este comando crea un mapeo permanente entre una dirección IP privada interna y una dirección IP pública externa. La sintaxis es:
ip nat inside source static <DIRECCION_IP_PRIVADA> <DIRECCION_IP_PUBLICA>
Por ejemplo, si desea que la dirección IP privada 10.0.0.2 sea accesible desde Internet a través de la dirección IP pública 59.40.40.1, ingresaría:
```
Router(config)# ip nat inside source static 10.0.0.2 59.40.40.1
```
Es importante asegurarse de que las direcciones IP proporcionadas sean válidas y estén correctamente asignadas dentro de su red. La dirección IP pública 59.40.40.1 en este ejemplo sería una dirección IP que su proveedor de servicios de Internet (ISP) le ha asignado a su router para su uso externo.
Configuración de la Interfaz Interna: Debe indicar al router cuál de sus interfaces actúa como la interfaz "interna" (la que se conecta a su red local) para que pueda aplicar las reglas NAT. Esto se hace utilizando el comando ip nat inside en la configuración de la interfaz. Suponiendo que la interfaz fa0/0 es su interfaz LAN:
```
Router(config)# interface fa0/0Router(config-if)# ip nat insideRouter(config-if)# exit
```
Configuración de la Interfaz Externa: De manera similar, debe especificar la interfaz "externa" (la que se conecta a Internet) utilizando el comando ip nat outside. Si fa0/1 es su interfaz WAN:
```
Router(config)# interface fa0/1Router(config-if)# ip nat outsideRouter(config-if)# exit
```
Configurar las interfaces de un router en Cisco Packet Tracer | Paso a Paso
Salida del Modo de Configuración: Una vez que haya completado los comandos de configuración, puede salir del modo de configuración global.
```
Router(config)# exitRouter#
```
Verificación de la Configuración NAT: Para confirmar que la NAT estática se ha configurado correctamente, puede usar el comando show ip nat translations. Este comando mostrará una tabla de las traducciones NAT activas, incluyendo las estáticas que acaba de configurar.
```
Router# show ip nat translationsPro Inside global Inside local Outside local Outside globalStatic 59.40.40.1 10.0.0.2 --- ---
```
En la salida, verá la entrada estática que ha configurado, confirmando el mapeo entre la IP interna y la IP externa.
Guardar la Configuración: Es crucial guardar la configuración en ejecución en la configuración de inicio para que los cambios persistan después de un reinicio del router. Utilice el comando write memory o copy running-config startup-config.
```
Router# write memory
```
o
```
Router# copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]
```

Consideraciones Adicionales para NAT Estática

Aunque la NAT estática es directa, hay aspectos a considerar:

Direcciones IP Públicas Limitadas: Como se mencionó, la NAT estática consume una dirección IP pública por cada mapeo. Esto puede ser una limitación significativa si su organización tiene un número limitado de direcciones IP públicas asignadas por su ISP.
Uso para Servidores: Es ideal para hacer que servidores internos (como servidores web, de correo o de bases de datos) sean accesibles desde Internet con una dirección IP pública constante. Los usuarios externos se conectarán a la dirección IP pública, que el router traducirá a la dirección IP privada del servidor.
Seguridad del Firewall: La configuración de NAT estática debe ir acompañada de reglas de firewall robustas. Asegúrese de que solo se permita el acceso a los puertos y servicios necesarios en el servidor interno para minimizar el riesgo de ataques. El RV042G ofrece funcionalidades de firewall avanzadas que deben ser aprovechadas.
Network Configuration Manager (NCM): Para aquellos que gestionan múltiples dispositivos Cisco, herramientas como Network Configuration Manager (NCM) pueden simplificar la implementación de configuraciones de NAT estática. NCM permite crear "configlets" (pequeños fragmentos de configuración) que se pueden ejecutar en varios dispositivos simultáneamente, ahorrando tiempo y reduciendo el riesgo de errores manuales. Si no tiene NCM instalado, puede descargarlo e instalarlo para facilitar estas tareas.

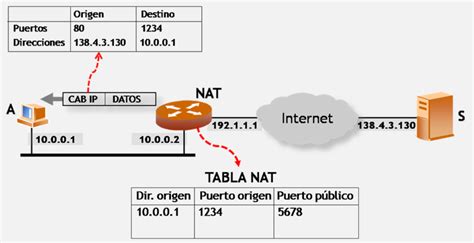

NAT vs. PAT/NAPT en el RV042G

Es importante distinguir la NAT estática de otras formas de NAT que el RV042G también soporta, como PAT (Traducción de Puertos) y NAPT (Traducción de Direcciones y Puertos de Red).

PAT (NAT Overload): Es la forma más común de NAT utilizada en redes pequeñas y medianas. Permite que múltiples dispositivos internos compartan una única dirección IP pública. PAT logra esto asignando puertos dinámicamente a cada conexión saliente. Cuando los datos regresan, el router utiliza la información del puerto para dirigir el tráfico al dispositivo interno correcto. Esto es mucho más eficiente en el uso de direcciones IP públicas.
NAPT: Similar a PAT, pero puede traducir tanto direcciones IP como puertos.

El RV042G es capaz de realizar tanto NAT estática como PAT/NAPT. La elección entre ellas dependerá de los requisitos específicos de su red. Si necesita que un servidor sea accesible desde Internet con una IP fija, la NAT estática es la opción. Para el acceso general a Internet de todos los demás dispositivos internos, PAT es generalmente la solución más práctica y eficiente.

Consideraciones de Rendimiento

El Cisco RV042G está diseñado para el rendimiento en redes de pequeñas empresas. Con un rendimiento de NAT de hasta 800 Mbps, es capaz de manejar un tráfico de red considerable. El rendimiento de VPN con IPsec es de 75 Mbps, lo que proporciona una seguridad robusta para las comunicaciones remotas. Al configurar NAT estática, especialmente para servidores que reciben un alto volumen de tráfico, es importante monitorear el rendimiento del router para asegurar que no se convierta en un cuello de botella.

Conclusión

La configuración de NAT estática en el router Cisco RV042G es un proceso directo que se puede realizar tanto a través de la CLI como, potencialmente, mediante herramientas de gestión como NCM. Si bien la NAT estática no es adecuada para todos los escenarios debido a su consumo de direcciones IP públicas, sigue siendo una herramienta valiosa para hacer que los servidores internos sean accesibles desde Internet con una dirección IP dedicada. Al comprender las capacidades del RV042G y seguir los pasos de configuración adecuados, los administradores de red pueden implementar de manera efectiva la NAT estática para satisfacer las necesidades específicas de su red de pequeña empresa, garantizando al mismo tiempo la seguridad y la fiabilidad de sus operaciones.
