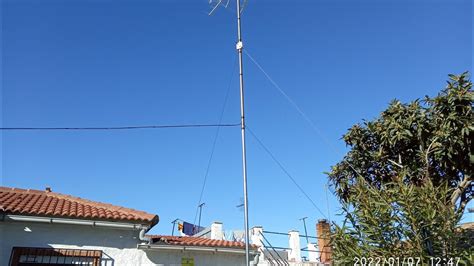

La instalación de una antena VHF (Very High Frequency) es un proceso que va más allá de simplemente colocar un elemento radiante en un mástil. Uno de los pasos más críticos, y a menudo subestimado, es la correcta conexión a tierra de la antena y su cableado. Ya sea para comunicaciones marinas, de aviación, radioaficionados, o incluso para sistemas de televisión y radio, una puesta a tierra inadecuada puede acarrear consecuencias graves, desde un rendimiento deficiente hasta riesgos significativos para la seguridad del personal y el equipo. Este artículo profundiza en la importancia vital de la conexión a tierra de las antenas VHF, explorando sus propósitos, métodos de implementación, beneficios, errores comunes y las normativas que rigen su instalación.
La Importancia Ineludible de los Cables de Antena con Toma de Tierra
La conexión a tierra de los cables de antena no es un mero formalismo técnico; es un componente esencial que salvaguarda tanto la integridad del equipo como la seguridad del personal. Durante eventos naturales extremos, como tormentas eléctricas, una antena sin una conexión a tierra adecuada puede convertirse en un conducto directo para descargas eléctricas devastadoras. La importancia de este paso se magnifica en instalaciones de radio, televisión, satélite y otras aplicaciones de telecomunicaciones, donde la fiabilidad y la seguridad son primordiales.
En esencia, la puesta a tierra en cualquier configuración de antena cumple dos propósitos fundamentales:
- Protección contra Sobretensiones Eléctricas: En ausencia de una conexión a tierra efectiva, una antena puede actuar como un pararrayos involuntario. Durante una tormenta eléctrica, una antena sin conexión a tierra puede provocar un desastre, resultando en daños masivos al equipo asociado y creando condiciones potencialmente mortales para las personas en las proximidades. La energía de un rayo, o incluso de un impacto cercano, puede ser desviada de manera segura a la tierra, protegiendo así los delicados componentes electrónicos.
- Mejora de la Calidad de la Señal: Más allá de la seguridad física, la conexión a tierra juega un papel crucial en la optimización del rendimiento de la antena. Ayuda a mitigar los niveles de ruido e interferencias que pueden degradar la señal recibida por la antena. Esto es vital para garantizar una comunicación clara y fiable, especialmente en entornos con alta actividad electromagnética o en instalaciones exteriores expuestas a diversos tipos de interferencia.
Cómo Mejora el Rendimiento la Adecuada Toma de Tierra de la Antena
Una conexión a tierra bien implementada va más allá de la simple protección contra rayos. Contribuye significativamente a la estabilidad del sistema de Radio Frecuencia (RF) al minimizar el ruido eléctrico no deseado, la acumulación de carga estática y las corrientes de modo común que pueden circular por los cables coaxiales. Estos fenómenos, si no se controlan, pueden degradar la relación señal-ruido (SNR), introducir interferencias molestas y, en última instancia, reducir la fiabilidad general del enlace de comunicación. Este impacto es particularmente pronunciado en tramos coaxiales largos y en instalaciones exteriores que están expuestas a las inclemencias del tiempo y a fuentes de interferencia ambiental.
Técnicas Adecuadas de Puesta a Tierra
La correcta implementación de un sistema de puesta a tierra para antenas VHF implica la cuidadosa selección e instalación de varios componentes clave:
- Cable de Tierra: Este cable es el conducto principal que conecta la antena y su estructura de montaje a un sistema de puesta a tierra. Su trazado debe ser lo más directo y recto posible para ofrecer un camino de baja impedancia para que las descargas eléctricas alcancen la tierra de forma eficaz. El material recomendado es cobre macizo o cobre estañado para asegurar una alta conductividad y resistencia a la corrosión. En cuanto al tamaño, se suele recomendar un cable de #6 AWG o de mayor calibre, dependiendo de los códigos eléctricos locales y la naturaleza de la instalación.
- Varilla de Tierra (Pica): Esta varilla metálica, generalmente de acero recubierto de cobre, se clava en el suelo hasta alcanzar una profundidad que asegure un contacto fiable con la tierra. La profundidad óptima varía según las condiciones del suelo y las regulaciones locales, pero a menudo se recomienda una profundidad de aproximadamente dos metros y medio. En suelos rocosos o con alta resistividad, puede ser necesario utilizar varias varillas interconectadas para lograr una impedancia de tierra adecuada.
- Conexión de Todos los Componentes Metálicos: Es imperativo que todos los elementos metálicos del sistema de antena, incluyendo el mástil, el soporte de montaje y la pantalla del cable coaxial, estén interconectados entre sí y, posteriormente, conectados al mismo sistema de tierra. Esta interconexión asegura que todas las partes compartan un potencial eléctrico común, minimizando el riesgo de arcos eléctricos peligrosos entre componentes.
- Protectores contra Sobretensiones (Pararrayos): La instalación de protectores contra sobretensiones a lo largo del cable coaxial es una medida de seguridad adicional crucial. Estos dispositivos están diseñados para desviar de forma segura el exceso de voltaje a tierra antes de que alcance el equipo interior sensible, protegiéndolo de las sobretensiones transitorias causadas por rayos o descargas electrostáticas.
Beneficios de una Adecuada Conexión a Tierra
Los beneficios de una correcta puesta a tierra de las antenas VHF son múltiples y significativos:
- Seguridad Personal y del Equipo: La protección contra rayos y sobretensiones es el beneficio más evidente. Una puesta a tierra adecuada puede prevenir daños catastróficos al equipo de radio, equipos electrónicos asociados e incluso a la estructura del edificio, además de salvaguardar la vida de las personas.
- Mejora del Rendimiento de la Antena: Al reducir el ruido eléctrico y las corrientes de modo común, la puesta a tierra contribuye a una mejor relación señal-ruido (SNR), lo que se traduce en comunicaciones más claras y fiables.
- Estabilidad del Sistema RF: Un sistema de puesta a tierra efectivo ayuda a mantener la estabilidad eléctrica general del sistema de RF, previniendo la acumulación de cargas estáticas que pueden afectar la integridad de la señal.
- Cumplimiento Normativo: Seguir las normativas y códigos eléctricos pertinentes no solo garantiza la seguridad, sino que también es a menudo un requisito para obtener seguros y permisos de instalación.
Errores Comunes en la Conexión a Tierra que Deben Evitarse
A pesar de su importancia, la conexión a tierra de antenas es un área donde se cometen errores frecuentes que pueden comprometer la seguridad y el rendimiento:
- Ignorar la Conexión a Tierra: El error más fundamental es omitir por completo la conexión a tierra, considerándola innecesaria o un paso secundario.
- Uso de Cables Inadecuados: Emplear cables de tierra de sección insuficiente, de materiales propensos a la corrosión o con trazados excesivamente largos y con curvas pronunciadas puede limitar severamente la eficacia del sistema de puesta a tierra.
- Conexiones Deficientes: Conexiones sueltas, corroídas o mal realizadas entre el cable de tierra, la antena, el mástil y la varilla de tierra pueden crear puntos de alta resistencia que impiden la correcta disipación de la energía.
- Conexión a Elementos No Adecuados: Conectar el cable de tierra a tuberías de agua (especialmente de PVC), estructuras metálicas no diseñadas para tal fin, o sistemas de puesta a tierra inadecuados puede ser contraproducente y peligroso. Por ejemplo, las tuberías de agua de PVC no son conductoras y no proporcionan una ruta segura a tierra.
- Falta de Interconexión de Componentes: No unir todos los elementos metálicos del sistema de antena (mástil, soporte, pantalla coaxial) y conectarlos a un único punto de tierra puede crear diferencias de potencial peligrosas.
- Olvido del Mantenimiento: La corrosión, la erosión del suelo o los daños físicos pueden degradar la efectividad de un sistema de puesta a tierra con el tiempo. Es crucial realizar inspecciones y mantenimiento periódicos.
Normas de Puesta a Tierra y Códigos Eléctricos
La correcta instalación de sistemas de puesta a tierra para antenas está sujeta a diversas normativas y códigos que varían según la región. Es fundamental consultar y cumplir con las regulaciones locales y nacionales. Entre las normativas de referencia se encuentran:
- Normas Tecnológicas de la Edificación (NTE) en España: Particularmente la NTE-IAA (Instalaciones Colectivas de Antenas de Televisión y Radio) y la NTE-IEP (Instalaciones de Protección Pararrayos), que establecen directrices para la instalación de antenas y sistemas de protección contra rayos.
- Reglamento Electrotécnico de Baja Tensión (REBT) en España: La ITC-BT18 aborda específicamente las instalaciones de puesta a tierra.
- Normativas Internacionales: Como la serie IEC 62305 (Protección contra rayos), que proporciona un marco integral para la protección contra los efectos de los rayos.
- Códigos Eléctricos Locales: Cada municipio o región puede tener sus propios códigos de edificación y eléctricos que deben ser observados.
El cumplimiento de estas normativas no solo garantiza la seguridad y la eficacia del sistema, sino que también puede ser un requisito para la obtención de seguros y la aprobación de inspecciones.
Las Sobretensiones Eléctricas en los Cables de Antena: Causas y Consecuencias
Las sobretensiones eléctricas que pueden dañar los equipos asociados a los cables de antena son fenómenos naturales que, si bien pueden ser menos frecuentes que las descargas electrostáticas, presentan un riesgo considerable. Las causas principales incluyen:
- Rayos: Esta es la causa más común y potencialmente destructiva. Un rayo no necesita impactar directamente la antena; un impacto cercano puede inducir una sobretensión de alta tensión en el cable coaxial, capaz de destruir equipos electrónicos conectados.
- Descarga Electrostática (ESD): Los cambios climáticos, como el viento que transporta polvo o nieve, pueden generar acumulación de electricidad estática en la antena. Esta carga puede descargarse repentinamente en el equipo conectado, provocando una sobretensión transitoria.
- Llamaradas Solares: Aunque menos comunes, las llamaradas solares pueden generar tormentas geomagnéticas que inducen corrientes en conductores largos, como los cables de antena. Estas corrientes inducidas pueden ser lo suficientemente potentes como para dañar componentes electrónicos y alterar sistemas eléctricos.
Cuando un rayo cae cerca de una antena o su cableado, pueden ocurrir varios eventos perjudiciales:
- Impacto Directo: Si el rayo impacta directamente en la antena, la inmensa corriente puede literalmente derretir o vaporizar partes de la antena y su estructura de soporte.
- Voltajes Inducidos: Incluso un impacto cercano puede inducir voltajes extremadamente altos en la antena y su cable. Estos voltajes pueden superar la capacidad de aislamiento de los cables, provocando cortocircuitos o arcos eléctricos.
- Propagación por Sobretensión: La alta tensión de una descarga puede viajar a lo largo del cable de la antena hasta el equipo conectado, dañando radios, amplificadores u otros dispositivos electrónicos sensibles.
- Pulso Electromagnético (EMP): Los rayos emiten un amplio espectro de energía electromagnética que puede crear campos transitorios capaces de inducir corrientes en materiales conductores cercanos, exacerbando el daño a los componentes electrónicos.
- Corrientes del Suelo: Si un rayo cae cerca, la corriente puede propagarse a través del suelo. Si el sistema de antena no está correctamente conectado a tierra, o si las corrientes del suelo siguen el camino del sistema de puesta a tierra de la antena, esto también puede causar daños.
QUÉ es un PARARRAYOS y CÓMO FUNCIONA
Una puesta a tierra adecuada, junto con la protección contra sobretensiones y el uso de pararrayos, son las herramientas más efectivas para desviar de forma segura el exceso de energía de los componentes sensibles, protegiendo así el equipo de la mayoría de los daños relacionados con fenómenos atmosféricos.
Conclusión
La puesta a tierra adecuada de los cables de antena y el uso de sistemas de protección contra rayos no son meras recomendaciones o buenas prácticas; son requisitos indispensables en cualquier instalación de antena. Garantizan la seguridad del personal, protegen la inversión en equipos y aseguran la calidad y fiabilidad de la señal. La instalación de un cable de toma de tierra, una varilla de tierra adecuada, la interconexión de todos los componentes metálicos y el uso de protectores contra sobretensiones son pasos fundamentales para salvaguardar su sistema de antena y optimizar su rendimiento. Al adherirse a las leyes y normativas locales, y al seguir las mejores prácticas de instalación, puede tener la certeza de que su sistema de antena funcionará de manera segura y eficaz.
Preguntas Frecuentes (FAQs)
¿Qué tipo de cable se recomienda para la conexión a tierra de una antena?Se recomienda un cable de cobre de calibre grueso, como el #6 AWG o mayor, dependiendo de los códigos locales. El cobre macizo o estañado es preferible por su conductividad y resistencia a la corrosión.
¿Cuál es la profundidad recomendada para una varilla de tierra?La profundidad varía según las condiciones del suelo y las regulaciones locales, pero generalmente se recomienda una profundidad de aproximadamente 2.5 metros para asegurar un buen contacto con la tierra.
¿Puedo conectar la tierra de mi antena a la tubería de agua?No, esto no es recomendable y en muchas jurisdicciones está prohibido. Las tuberías de agua modernas a menudo son de PVC, que no es conductor, y conectar a ellas puede ser peligroso y contraproducente.
¿Es necesario instalar un protector contra sobretensiones (pararrayos)?Sí, es altamente recomendable, especialmente en áreas propensas a tormentas eléctricas. Los protectores contra sobretensiones desvían el exceso de voltaje a tierra, protegiendo su equipo de daños.
¿Cómo puedo saber si mi sistema de puesta a tierra es efectivo?Se puede medir la resistencia de puesta a tierra utilizando un telurómetro. Los valores aceptables varían según las normativas, pero generalmente se busca una resistencia baja (por debajo de 15 ohmios en algunos casos).
¿Debería la pantalla del cable coaxial estar conectada a tierra?Sí, la pantalla del cable coaxial debe estar interconectada con todos los demás componentes metálicos del sistema de antena y conectada al mismo sistema de puesta a tierra.
¿Qué sucede si mi antena no está conectada a tierra y cae un rayo cerca?Si el rayo cae cerca, puede inducir voltajes significativos en el cable de la antena. Sin una vía de escape a tierra, estos voltajes pueden viajar al equipo conectado, causando daños severos o destruyéndolo por completo. En el peor de los casos, un impacto directo puede ser catastrófico.
