La comunicación serial, y en particular los protocolos como Modbus y CIP (Common Industrial Protocol), son pilares fundamentales en la automatización industrial moderna. Permiten la interconexión y el intercambio de datos entre diversos dispositivos, facilitando el control, la supervisión y la optimización de procesos. Dentro de este ecosistema, los relés programables como Zelio Logic de Schneider Electric juegan un papel crucial, ofreciendo una solución compacta y eficiente para el control de sistemas de automatización sencillos, pero con la capacidad de integrarse en redes de comunicación más complejas.
Zelio Logic: Flexibilidad y Potencia en Automatización Sencilla
El relé programable Zelio Logic, específicamente la serie Zelio Logic 2, se presenta como una solución versátil para el control de sistemas de automatización de tamaño reducido a mediano, abarcando desde 10 hasta 40 puntos de entrada/salida (E/S). Su diseño modular y compacto, con dimensiones de 90 x 71,2 x 59 mm, facilita su instalación en espacios reducidos. La alimentación se realiza a través de una tensión de 24 V DC, un estándar común en la industria, y su rango de temperatura de funcionamiento, de -20°C a +40°C, lo hace apto para una amplia variedad de entornos.
La flexibilidad de Zelio Logic se manifiesta en sus capacidades de entrada y salida. Ofrece hasta 16 entradas, de las cuales hasta 16 pueden ser digitales y hasta 6 analógicas. Las salidas son de tipo relé, con un total de 10, lo que permite la conmutación de cargas eléctricas de diversa índole. El lenguaje de programación utilizado es intuitivo, ofreciendo la elección entre Escalera (Ladder) y Diagrama de Bloques de Función (FBD), lo que facilita tanto a ingenieros experimentados como a técnicos la puesta en marcha y el desarrollo de las lógicas de control.
Además de sus funcionalidades básicas, Zelio Logic integra características que mejoran su fiabilidad y facilidad de uso. La autonomía del reloj interno, garantizada por una pila de litio, se extiende hasta 10 años, asegurando la correcta temporización de los procesos incluso ante cortes de suministro eléctrico. Para la gestión de programas, el módulo admite un cartucho de memoria de seguridad (SR2 MEM02), que permite duplicar el programa en otro módulo Zelio Logic, simplificando la carga y actualización del software integrado. Esta característica es especialmente valiosa para la supervisión o el telemando a distancia de máquinas o instalaciones que operan sin personal, garantizando la continuidad operativa y la rápida recuperación ante fallos.
Integración con Modbus: Ampliando las Capacidades de Comunicación
Uno de los aspectos más destacados de la gama Zelio Logic es su capacidad para integrarse en redes de comunicación industrial a través de módulos de expansión. El módulo de comunicación esclavo Modbus es un componente clave que permite a los relés Zelio Logic interactuar con otros dispositivos en una red industrial. Este módulo se conecta a los módulos lógicos y está diseñado con un modo de cableado de 2 o 4 conductores, ofreciendo flexibilidad en la topología de la red. La conexión eléctrica se realiza a través de un conector RJ45, un estándar ampliamente reconocido por su facilidad de uso y fiabilidad.
La implementación de Modbus en Zelio Logic abre un abanico de posibilidades para la automatización. Modbus es un protocolo de comunicación serial ampliamente adoptado en la industria, conocido por su simplicidad y robustez. Permite la lectura y escritura de registros de datos, lo que posibilita el control remoto de las entradas y salidas del relé Zelio Logic, así como la monitorización de sus estados y variables internas. Esto es fundamental para aplicaciones de supervisión centralizada, sistemas SCADA (Supervisory Control And Data Acquisition) y la integración con sistemas de gestión de edificios o plantas de producción.
La certificación del producto bajo normativas internacionales como GOST, C-Tick, UL, GL y CSA, junto con el cumplimiento de estándares como EN/IEC 60068-2-27 Ea, EN/IEC 61000-4-3, EN/IEC 61000-4-4 nivel 3, EN/IEC 61000-4-2 nivel 3, EN/IEC 60068-2-6 Fc, subraya la fiabilidad y la calidad del relé Zelio Logic y sus módulos de comunicación, garantizando su operación segura y eficaz en entornos industriales exigentes. La compatibilidad con todos los módulos con alimentación de 24 V SR3 BxxxBD asegura una integración sin fisuras dentro de la familia Zelio Logic.
CIP y la Evolución hacia la Comunicación Orientada a Objetos
Si bien Modbus es un protocolo de comunicación serial robusto y ampliamente utilizado, el Common Industrial Protocol (CIP) representa una evolución en la comunicación industrial, especialmente en lo que respecta a la estandarización y la orientación a objetos. CIP es el protocolo de capa de aplicación que se utiliza en redes como EtherNet/IP, DeviceNet y ControlNet. Su principal ventaja radica en su capacidad para definir datos y servicios de forma estandarizada, independientemente de la red de transporte subyacente.
La comunicación serial tradicional, como la basada en Modbus RTU, se centra en el intercambio de registros de datos planos. En contraste, CIP utiliza un modelo de datos basado en objetos, donde cada dispositivo se representa como una colección de objetos con atributos y servicios definidos. Esta abstracción permite una mayor interoperabilidad entre dispositivos de diferentes fabricantes y una configuración más sencilla. Por ejemplo, en lugar de leer un registro específico para obtener el estado de una entrada, en CIP se accedería a un objeto que representa esa entrada y se consultaría su atributo de estado.
La adopción de CIP en la industria ha sido impulsada por la necesidad de redes más rápidas, con mayor ancho de banda y capacidades de diagnóstico avanzadas. Redes como EtherNet/IP, que utilizan CIP sobre Ethernet, ofrecen velocidades de comunicación significativamente mayores que los enlaces seriales tradicionales, lo que es crucial para aplicaciones que requieren un control en tiempo real y una gran cantidad de datos.
La Conexión entre Modbus, CIP y Zelio Logic
Aunque el relé Zelio Logic está intrínsecamente asociado con la comunicación serial Modbus a través de sus módulos de expansión, es importante comprender cómo se sitúa dentro del panorama más amplio de la comunicación industrial. Mientras que las versiones más básicas de Zelio Logic se centran en la programación local y la comunicación punto a punto, la adición de módulos Modbus lo capacita para integrarse en redes de supervisión y control más extensas.

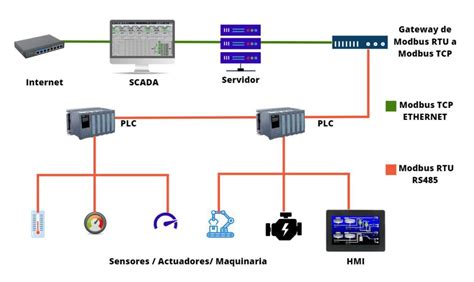

Para aplicaciones que requieren la estandarización y las capacidades de CIP, la integración de Zelio Logic podría implicar el uso de pasarelas o controladores lógicos programables (PLCs) más avanzados que soporten CIP y que, a su vez, se comuniquen con Zelio Logic a través de Modbus. En este escenario, el PLC actuando como maestro Modbus leería los datos de Zelio Logic y los expondría a la red CIP, o bien, enviaría comandos a Zelio Logic desde la red CIP.
Como funcionan las redes profibus y profinet de Siemens |explicacion de redes industriales (PLCs)
La elección entre Modbus y CIP, y por ende, la forma de integrar Zelio Logic, dependerá de los requisitos específicos de la aplicación. Para sistemas de automatización sencillos donde la comunicación se limita a la lectura de estados y el control básico de un número limitado de dispositivos, Modbus suele ser una opción suficiente y rentable. Sin embargo, para aplicaciones más complejas, que requieren alta velocidad, diagnósticos detallados, interoperabilidad avanzada y una estructura de datos orientada a objetos, CIP y redes como EtherNet/IP se vuelven más apropiados.
En resumen, Zelio Logic, con su facilidad de uso y flexibilidad, se convierte en una herramienta valiosa para la automatización de sistemas sencillos. La integración de módulos de comunicación serial como Modbus amplía significativamente su alcance, permitiéndole formar parte de redes de control y supervisión más amplias. Si bien la comunicación directa con CIP desde Zelio Logic puede requerir soluciones intermedias, su capacidad para dialogar a través de protocolos como Modbus asegura su relevancia en el continuo avance de la industria 4.0 y la digitalización de los procesos productivos.
