En el corazón de cualquier red informática se encuentran los cables, los conductos invisibles que permiten la comunicación entre dispositivos. La forma en que estos cables están terminados, es decir, el orden de los hilos de colores dentro de los conectores RJ45, es crucial para el correcto funcionamiento de la red. Dos estándares principales dictan esta disposición: T568A y T568B. Comprender la diferencia entre ellos y cuándo utilizar un cable directo o cruzado es fundamental para cualquier persona involucrada en la configuración y el mantenimiento de redes.
Los Fundamentos del Cableado de Red: Estándares T568A y T568B
Los cables de red, comúnmente conocidos como cables Ethernet, están compuestos por cuatro pares de cables trenzados. Cada par consiste en un cable de color sólido y otro con una franja del mismo color. Para las redes Ethernet más antiguas, como 10/100BASE-T, solo se utilizaban dos de estos pares: el naranja y el verde. Los pares restantes, azul y marrón, estaban reservados para otras aplicaciones o conexiones telefónicas.
Para estandarizar la forma en que estos cables se conectan en los extremos, se desarrollaron los estándares T568A y T568B. Estos esquemas de cableado especifican la disposición exacta de los ocho hilos dentro del conector RJ45, asegurando la interoperabilidad y el correcto flujo de datos.
La principal distinción entre T568A y T568B radica en la posición de los pares de cables naranja y verde. Esta diferencia, aunque parezca menor, tiene implicaciones significativas en la compatibilidad y el funcionamiento de la red.

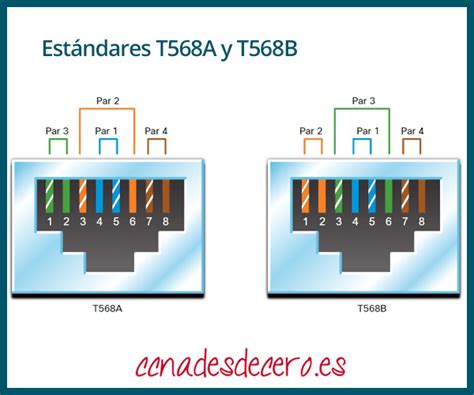

T568A vs. T568B: El Código de Colores del Conector RJ45
La diferencia fundamental entre T568A y T568B se observa al examinar el orden de los colores de los hilos en el conector RJ45.
- Estándar T568A: El orden de los colores es: Blanco/Verde, Verde, Blanco/Naranja, Azul, Blanco/Azul, Naranja, Blanco/Marrón, Marrón.
- Estándar T568B: El orden de los colores es: Blanco/Naranja, Naranja, Blanco/Verde, Azul, Blanco/Azul, Verde, Blanco/Marrón, Marrón.
Como se puede apreciar, los pares verde y naranja intercambian sus posiciones entre ambos estándares. Esta inversión en la disposición de los hilos es lo que define si un cable es directo o cruzado.
El Cable de Red Directo: Conectando Diferencias

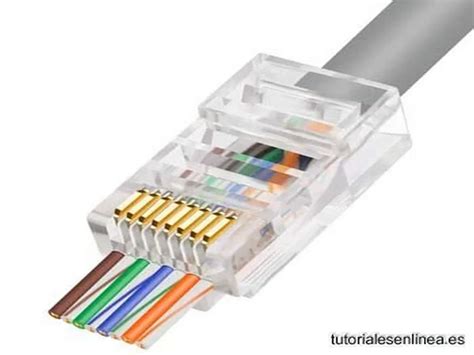

Un cable de red directo, también conocido como cable de conexión o "patch cable", se utiliza para conectar dispositivos de red con funciones diferentes. Su propósito principal es vincular un dispositivo de usuario final, como un ordenador, a un dispositivo de infraestructura de red, como un router o un switch.
En un cable directo, la disposición de los colores de los hilos es idéntica en ambos extremos. Esto significa que si se utiliza el estándar T568A en un extremo, el otro extremo también debe seguir el estándar T568A. Lo mismo aplica para el T568B: T568B a T568B.
Esta configuración asegura que las señales de transmisión de un dispositivo se dirijan a los pines de recepción del otro, y viceversa, sin necesidad de "cruzar" internamente las señales. Los cables directos son la opción más común en la actualidad y se utilizan para conectar:
- Un ordenador a un switch o router.
- Un switch a un router.
- Un router a un switch.
- Dispositivos de red a servidores.
En entornos empresariales, los cables directos son esenciales para conectar estaciones de trabajo, impresoras y otros equipos a la red principal a través de switches o routers, permitiendo compartir el acceso a Internet y recursos de red.
El Cable de Red Cruzado: Uniendo Similares
Un cable de red cruzado es un tipo especial de cable Ethernet que se utiliza para conectar directamente dos dispositivos del mismo tipo. A diferencia de los cables directos, los cables cruzados utilizan una configuración de cableado diferente en cada extremo: un extremo sigue el estándar T568A y el otro sigue el estándar T568B (T568A a T568B).
El "cruce" interno de las señales de transmisión y recepción es lo que distingue a este tipo de cable. En un cable cruzado, los pines de transmisión de un dispositivo se conectan a los pines de recepción del otro dispositivo, y viceversa. Esta inversión permite que dos dispositivos similares se comuniquen directamente entre sí sin la necesidad de un dispositivo intermedio como un switch o un router.
Históricamente, los cables cruzados se utilizaban para:
- Conectar dos ordenadores directamente (a través de sus interfaces de red).
- Conectar dos switches entre sí.
- Conectar dos routers entre sí.
La necesidad de cables cruzados surgió porque los administradores de redes enfrentaban desafíos al intentar unir redes de hosts que no tenían la capacidad de auto-detección de tipo de cable. El cruce interno del cable resolvía este problema al asegurar que las señales de transmisión llegaran a los pines de recepción correctos en el dispositivo receptor.
Escenarios de Aplicación: ¿Cuándo Usar Cada Cable?
La elección entre un cable directo y un cable cruzado depende fundamentalmente del tipo de conexión que se necesite establecer.
Escenario 1: Dos Ordenadores Conectados Directamente
Si se intentara conectar dos ordenadores directamente utilizando un cable directo, ambos dispositivos intentarían transmitir datos por los mismos pines, lo que resultaría en una colisión de señales y la imposibilidad de comunicación. En este caso, un cable cruzado es esencial. La inversión de los pines de transmisión y recepción permite que la señal enviada por el ordenador 1 sea recibida por el ordenador 2, y viceversa.
Escenario 2: Ordenador a Switch a Ordenador
Cuando un switch actúa como intermediario entre dos ordenadores, la situación cambia. Los switches modernos están diseñados para manejar la comunicación entre dispositivos y poseen una funcionalidad de "cruce innato". Esto significa que internamente reenvían las señales de transmisión a los pines de recepción adecuados. Por lo tanto, para conectar un ordenador a un switch, se utiliza un cable directo. La PC 1 envía datos a través de su pin TX, el switch los recibe en su pin RX, los retransmite desde su pin TX y la PC 2 los recibe en su pin RX.
Escenario 3: Dos Switches Conectados Directamente
Si se conectan dos switches directamente entre sí, ambos dispositivos intentarán utilizar sus pines de transmisión para enviar datos. Dado que cada switch ya realiza un cruce interno, la conexión directa entre dos switches requiere un cable cruzado. Esto asegura que las señales de transmisión de un switch se dirijan a los pines de recepción del otro, permitiendo la comunicación entre ellos.
Escenario 4: Ordenador a Switch a Switch a Ordenador
En una red más compleja que involucra múltiples switches, la regla general se aplica:
- PC a Switch: Se utiliza un cable directo.
- Switch a Switch: Se utiliza un cable cruzado.
- Switch a PC: Se utiliza un cable directo.
El razonamiento es que cada switch realiza un cruce interno. Al conectar dos switches, la conexión entre ellos debe ser cruzada para que las señales se enruten correctamente. Las conexiones entre un PC y un switch siempre requieren un cable directo.
La Evolución del Cableado: Auto MDI/MDI-X
Afortunadamente, la necesidad de distinguir entre cables directos y cruzados se ha reducido drásticamente en las redes modernas gracias a la implementación del estándar Auto-MDI/MDI-X (Automatic Medium-Dependent Interface Crossover).
Esta tecnología, presente en la mayoría de los switches, routers y tarjetas de red Ethernet actuales, permite que el dispositivo de red detecte automáticamente el tipo de cable conectado (directo o cruzado) y ajuste internamente la configuración de los pines de transmisión y recepción según sea necesario.
Auto MDI-X Animation (Cisco CCNA)
Esto significa que, en la mayoría de los casos, puedes utilizar un cable Ethernet directo para conectar casi cualquier par de dispositivos de red, y la red se encargará de la configuración adecuada. Sin embargo, es importante tener en cuenta que los dispositivos más antiguos que no soportan Auto MDI/MDI-X aún pueden requerir cables cruzados para ciertas conexiones.
Fabricando tu Propio Cable de Red: Un Proceso Detallado
Aunque los cables de red prefabricados son fácilmente accesibles, muchas personas optan por fabricar sus propios cables para obtener longitudes específicas, seleccionar materiales de alta calidad o simplemente por satisfacción personal. El proceso, aunque requiere cierta precisión, no es excesivamente complicado.
Materiales Necesarios:
- Cable de red: Elija la categoría adecuada (Cat 6, Cat 6a, Cat 7, etc.) según sus necesidades de velocidad y distancia.
- Conectores RJ45: Asegúrese de que sean compatibles con la categoría del cable.
- Herramientas:
- Pelacables: Para retirar la cubierta exterior del cable sin dañar los hilos internos.
- Cortador: Para cortar los hilos a la longitud deseada.
- Crimpadora de RJ45: Para engarzar los conectores a los hilos del cable.
- Probador de cables de red: Esencial para verificar la correcta conexión de todos los hilos.
Pasos para el Crimpiado:
- Cortar el cable: Determine la longitud deseada y corte el cable de red de manera limpia.
- Pelar la cubierta exterior: Con el pelacables, retire aproximadamente 3 cm de la cubierta exterior, teniendo cuidado de no cortar el blindaje (si lo tiene) ni los hilos internos.
- Desenrollar y ordenar los hilos: Desenrolle los pares trenzados y ordene los ocho hilos según el estándar de cableado elegido (T568A o T568B). Mantenga los hilos lo más rectos y planos posible.
- Cortar los hilos uniformemente: Utilice el cortador para nivelar los extremos de los ocho hilos, asegurándose de que todos tengan la misma longitud. Una longitud uniforme es crucial para que hagan buen contacto dentro del conector RJ45.
- Insertar los hilos en el conector RJ45: Con cuidado, inserte los hilos ordenados en el conector RJ45, asegurándose de que cada hilo entre en su canal correspondiente. Verifique que los hilos lleguen hasta el final del conector.
- Crimpar el conector: Coloque el conector RJ45 con los hilos en la crimpadora y aplique presión firme para engarzar los contactos del conector a los hilos. Esto establece la conexión eléctrica.
- Repetir en el otro extremo: Realice los mismos pasos en el otro extremo del cable, siguiendo el mismo estándar de cableado para un cable directo o el estándar opuesto para un cable cruzado.
- Verificar la conexión: Utilice el probador de cables de red para confirmar que todos los hilos están conectados correctamente y que no hay cortocircuitos.
La satisfacción de crear un cable funcional y de calidad es un aspecto gratificante de este proceso. Sin embargo, para aplicaciones de alto rendimiento o cuando se requiere una fiabilidad garantizada, los cables prefabricados de alta calidad, fabricados bajo estrictos controles, pueden ser la opción preferible.
Calidad y Rendimiento: La Importancia de los Materiales y Estándares
La calidad de un cable de red no se limita a su configuración de cableado, sino que también está intrínsecamente ligada a la calidad de los materiales utilizados y al cumplimiento de los estándares de la industria.
Categorías de Cables Ethernet:
Los cables Ethernet se clasifican en diferentes categorías (Cat) que indican su rendimiento en términos de velocidad y frecuencia:
- Cat 5e: Soporta velocidades de hasta 1 Gigabit Ethernet (1000 Mbps) y es la versión mínima recomendada para la mayoría de las redes modernas.
- Cat 6: Diseñado para redes Gigabit Ethernet, soporta velocidades de hasta 10 Gbps en distancias cortas (hasta 55 metros) y funciona a frecuencias de hasta 250 MHz.
- Cat 6a: Mejora sobre Cat 6, soportando 10 Gbps en distancias de hasta 100 metros y operando a frecuencias de hasta 500 MHz. Es ideal para entornos que requieren alto rendimiento.
- Cat 7: Ofrece un mayor ancho de banda (hasta 600 MHz) y puede soportar 10 Gbps en distancias de hasta 100 metros. A menudo presentan un diseño blindado (S/FTP) para una mayor protección contra interferencias.
- Cat 7a: Eleva la frecuencia a 1000 MHz, manteniendo la capacidad de 10 Gbps en distancias de hasta 100 metros.
- Cat 8: El estándar más reciente, diseñado para centros de datos, opera a frecuencias de hasta 2000 MHz y soporta velocidades de hasta 40 Gbps (o incluso 100 Gbps en distancias muy cortas).
La elección de la categoría adecuada dependerá de la distancia del cableado, la velocidad de red requerida y el entorno de instalación (presencia de interferencias electromagnéticas).
Blindaje (UTP vs. STP):
Los cables de red pueden ser no blindados (UTP - Unshielded Twisted Pair) o blindados (STP - Shielded Twisted Pair). Los cables UTP son los más comunes y económicos, pero son más susceptibles a las interferencias electromagnéticas (EMI). Los cables STP, que incluyen una capa de blindaje metálico alrededor de los pares trenzados o del cable completo, ofrecen una mayor protección contra EMI, lo que los hace ideales para entornos con alta actividad eléctrica o donde se requiere la máxima integridad de la señal.
Calidad de los Materiales:
Utilizar materiales de alta calidad, tanto en el cable como en los conectores, es fundamental para garantizar la durabilidad y el rendimiento de la conexión. Los conectores de baja calidad pueden oxidarse, corroerse o desgastarse con el tiempo, lo que lleva a problemas de conexión, degradación de la señal e incluso fallos completos. Los cables de alta calidad también son más resistentes a factores ambientales como la humedad y la exposición a la intemperie, lo que prolonga su vida útil y mantiene la fiabilidad de la red.
Fibra Óptica: Una Alternativa de Alto Rendimiento
En el ámbito de las redes de alta velocidad y larga distancia, la fibra óptica ha emergido como una alternativa potente a los cables Ethernet de cobre. En lugar de transmitir señales eléctricas, la fibra óptica utiliza pulsos de luz para la transmisión de datos.
Diferencias Clave con Ethernet de Cobre:
- Tecnología de Transmisión: Luz vs. Corriente Eléctrica.
- Dispositivos Requeridos: La fibra óptica requiere interfaces y equipos específicos (transceptores de fibra óptica), no es un simple reemplazo plug-and-play para los puertos Ethernet RJ45.
- Costo: Los cables de fibra óptica y su instalación suelen ser más caros que los cables Ethernet.
- Instalación: La fibra óptica es más sensible y requiere técnicas de instalación más precisas.
- Conectores: Existen diversos tipos de conectores de fibra óptica (LC, SC, ST, etc.), a diferencia del conector RJ45 estándar en Ethernet.
¿Cable Directo o Cruzado en Fibra Óptica?
La distinción entre cables directos y cruzados no se aplica a la fibra óptica de la misma manera que al cobre. Debido a que la transmisión se basa en pulsos de luz y no en la polaridad eléctrica, la necesidad de "cruzar" señales no existe intrínsecamente. Sin embargo, si se requiere una configuración similar a la de un cable cruzado, se pueden utilizar adaptadores especiales o intercambiar manualmente las conexiones de transmisión y recepción.
La fibra óptica se utiliza principalmente para redes troncales (backbone) y conexiones de largo alcance, donde la velocidad, el ancho de banda y la resistencia a las interferencias son primordiales.
Conclusión: La Elección Informada para tu Red
La comprensión de los estándares de cableado T568A y T568B, junto con la diferencia entre cables directos y cruzados, es fundamental para el diseño y mantenimiento de redes eficientes. Si bien la tecnología Auto MDI/MDI-X ha simplificado enormemente las conexiones, conocer estos principios básicos permite solucionar problemas y optimizar el rendimiento de la red. La elección de la categoría de cable adecuada, la consideración del blindaje y la inversión en materiales de alta calidad son pasos cruciales para asegurar una conexión de red fiable y de alto rendimiento, ya sea para uso doméstico o empresarial.
