Desentrañando la Comunicación con Módulos Digi XBee: Una Guía Exhaustiva

La creación de productos inalámbricos y conectados, equipados con diversas funcionalidades, presenta un camino emocionante para los desarrolladores. Si bien la fase inicial de prototipado y diseño puede parecer la más sencilla, la elección del protocolo de comunicación adecuado, la forma en que los dispositivos interactuarán entre sí y las características específicas, como la conectividad Bluetooth, que prepararán el producto para el mercado, son decisiones cruciales que requieren una cuidadosa consideración. Aquí es donde los módulos RF de Digi XBee 3 emergen como una solución robusta y versátil, ofreciendo conectividad inalámbrica fiable en un formato compacto, de bajo consumo y bajo perfil, permitiendo una rápida llegada al mercado.

La Multilingüidad de los Módulos XBee: Adaptándose a Cada Necesidad

Una de las características más destacadas de los módulos Digi XBee 3 es su capacidad de operar con múltiples protocolos utilizando el mismo hardware. Cada módulo es, en esencia, "multilingüe", capaz de comunicarse en el "idioma" de cuatro protocolos inalámbricos diferentes. Esta flexibilidad asegura que, independientemente de la tarea específica, los módulos XBee puedan implementar la solución más adecuada.

Punto a Punto: Máxima Velocidad y Mínima Latencia

Si la necesidad primordial es enviar datos entre dos puntos con la menor latencia y el mayor ancho de banda posible, un Digi XBee configurado con el protocolo 802.15.4 se presenta como la elección perfecta. Este protocolo, basado en estándares, incorpora sumas de comprobación, acuses de recibo y reintentos configurables, lo que ayuda a garantizar la entrega fiable de los mensajes a su destino.

Redes en Malla Zigbee: Conectividad Amplia y Cooperativa

Cuando se trata de conectar una gran cantidad de dispositivos, posiblemente de diferentes fabricantes, el protocolo de red en malla Zigbee® se erige como una solución popular y compatible entre proveedores. Su arquitectura permite que las radios transmitan mensajes a través de sus vecinos, lo que aumenta significativamente el tamaño y la confiabilidad de la red. La interoperabilidad es una piedra angular de Zigbee, diseñado para soportar un diverso mercado de aplicaciones que requieren bajo coste y consumo, con una conectividad más sofisticada que los sistemas inalámbricos anteriores. El estándar ZigBee se enfoca en un segmento del mercado no atendido por los estándares existentes, con baja transmisión de datos y bajo ciclo de servicio de conectividad. La razón de promover un nuevo protocolo como estándar es permitir la interoperabilidad entre dispositivos fabricados por compañías diferentes. Esta comunicación se realiza en la banda libre de 2.4GHz. A diferencia de Bluetooth, este protocolo no utiliza FHSS (Frequency Hooping), sino que realiza las comunicaciones a través de una única frecuencia, es decir, de un canal. Normalmente se puede escoger un canal de entre 16 posibles. El alcance depende de la potencia de transmisión del dispositivo, así como también del tipo de antenas utilizadas (cerámicas, dipolos, etc.).

En comparación con Bluetooth, Zigbee presenta diferencias notables. Una red Zigbee puede constar de un máximo de 65535 nodos distribuidos en subredes de 255 nodos, en contraste con los 8 nodos máximos de una subred Bluetooth. Además, Zigbee exhibe un menor consumo eléctrico que Bluetooth: 30mA en transmisión y 3µA en reposo, frente a los 40mA en transmisión y 0.2mA en reposo de Bluetooth. Este menor consumo se debe a que el sistema Zigbee permanece en modo de bajo consumo la mayor parte del tiempo, mientras que en una comunicación Bluetooth esto no es posible, y se está constantemente transmitiendo y/o recibiendo. Zigbee opera con una velocidad de hasta 250 kbps, mientras que Bluetooth alcanza hasta 3 Mbps. Debido a estas velocidades, cada protocolo es más apropiado para diferentes aplicaciones.

Dentro de la arquitectura Zigbee, existen roles definidos:

• Coordinador Zigbee (ZigBee Coordinator, ZC): Es el tipo de dispositivo más completo y debe existir uno por red.
• Dispositivo final (ZigBee End Device, ZED): Posee la funcionalidad necesaria para comunicarse con su nodo padre (el coordinador o un router), pero no puede transmitir información destinada a otros dispositivos. Esto permite que este tipo de nodo permanezca en modo de bajo consumo la mayor parte del tiempo, prolongando la vida útil de sus baterías.

DigiMesh: Superando las Limitaciones de Zigbee

Para aquellos escenarios que requieren una red en malla pero con la necesidad de superar algunas de las limitaciones inherentes a Zigbee, DigiMesh se presenta como una alternativa excelente. Una ventaja significativa de DigiMesh es que no requiere una configuración previa de funciones especiales para los nodos, y todas las radios pueden operar con baterías, activándose simultáneamente para comunicarse.

Protocolos Adicionales: BLE, Beacons y Más

Además de los protocolos mencionados, los módulos RF de Digi XBee también son capaces de implementar Digi XBee para configuraciones remotas seguras, comunicarse con sensores externos o crear sistemas de balizamiento (beacons). La capacidad de comunicación mediante Bluetooth Low Energy (BLE) como "segundo idioma" en cada módulo XBee amplía aún más su versatilidad.

Factores Clave en la Selección de Módulos XBee

La elección del módulo XBee adecuado para un proyecto específico implica considerar varios factores importantes, desde el formato físico hasta las características de seguridad y gestión.

Empaquetado y Huellas: Adaptándose al Diseño

Digi ofrece sus módulos XBee en diferentes formatos de empaquetado, cada uno con sus propias ventajas:

1. Paquete Digi XBee (Micro): Este es el formato más pequeño y ligero, ideal para aplicaciones donde el espacio en la placa de circuito impreso es crítico y la movilidad es una prioridad. Es también la opción más económica y satisface las necesidades de dispositivos portátiles, robots industriales o la industria aeroespacial.
2. Huella Compatible con Versiones Anteriores (SMT): Digi demuestra su compromiso con la estabilidad del producto a largo plazo al ofrecer una huella SMT (Surface-Mount Technology) compatible con versiones anteriores. Esto permite a los clientes que integraron una huella XBee SMT en el pasado seguir utilizando los nuevos módulos Digi XBee 3 sin necesidad de realizar cambios en sus placas de circuito o carcasas.
3. Huella Original: La huella original de Digi XBee sigue siendo muy popular, manteniendo la compatibilidad con numerosos productos personalizados y de terceros. A menudo, estos diseños incluyen zócalos que permiten intercambiar los módulos de radio sin necesidad de modificaciones.

Capacidades Integradas: Más Allá de la Conectividad

Los módulos Digi XBee 3 son mucho más que simples módulos inalámbricos. Incorporan funcionalidades que simplifican el desarrollo y reducen costos:

1. Procesamiento Periférico Integrado: El procesamiento periférico integrado en los módulos XBee elimina el tiempo, los gastos y las complicaciones asociadas a la adición de un microcontrolador independiente.
2. Compatibilidad Bluetooth Low Energy (BLE): Cada módulo XBee es capaz de comunicarse mediante Bluetooth Low Energy como un segundo idioma, ampliando las opciones de conectividad.
3. Optimización de Energía: Los módulos Digi XBee 3 están diseñados para minimizar el consumo de energía y prolongar la duración de la batería durante el funcionamiento normal.
4. Precertificación Regional: Los módulos Digi XBee están precertificados para su uso en múltiples regiones, lo que reduce significativamente los costos de desarrollo y el tiempo de comercialización. En algunos casos, el único requisito para el usuario final es el etiquetado adecuado.

Seguridad y Gestión: Protección Integral

La seguridad y la gestión remota son aspectos fundamentales en los sistemas IoT modernos, y los módulos XBee abordan estas necesidades de manera integral:

1. Protocolo 802.15.4 Robusto: El protocolo 802.15.4, basado en estándares, incluye sumas de comprobación, acuses de recibo y reintentos configurables, para ayudar a garantizar que los mensajes lleguen a su destino.
2. Solución de Seguridad Digi TrustFence®: Este conjunto de funciones de seguridad proporciona autenticación, cifrado, privacidad y protección del sistema en todos los módulos Digi XBee.
3. Actualizaciones Remotas Seguras: Todos los módulos Digi XBee pueden ser actualizados de forma remota y segura desde la nube. Esto elimina la necesidad de acceder físicamente al dispositivo para cambiar la configuración del módulo, actualizar el firmware o cargar un nuevo código de aplicación periférica.
4. Programación Masiva: La actualización y configuración masiva de los módulos XBee se puede realizar utilizando una combinación de hardware y software que prepara los dispositivos para su distribución y despliegues en redes de gran tamaño. Cada multiprogramador gestiona seis módulos, y se pueden ejecutar varios programadores simultáneamente para maximizar la velocidad de producción.
5. Software XCTU: Digi XCTU es una aplicación gratuita y multiplataforma para configuración, pruebas, consolas y mapas de redes, compatible con Windows, MacOS y Linux. Permite la configuración de parámetros esenciales como el canal de comunicación (CH), el identificador de red (ID), las direcciones de destino (DH/DL) y origen (SH/SL), el modo de operación (AP), y la gestión de modos de bajo consumo (SM).

6. Digi Remote Manager: Esta plataforma en línea permite a los usuarios activar, supervisar y diagnosticar fácilmente miles de dispositivos críticos, todo en un solo lugar. Es posible editar configuraciones, actualizar firmware, programar y automatizar tareas desde un ordenador, tableta o incluso un teléfono.

Configuración Detallada de Módulos XBee Serie 2

La configuración de los módulos XBee, especialmente la Serie 2 (S2B), implica la comprensión y ajuste de diversos parámetros para asegurar una comunicación fiable y eficiente. Los módulos XBee-Pro® S2B ZB soportan tanto el modo transparente como las interfaces seriales API (Application Programming Interface).

Modo Transparente vs. Modo API

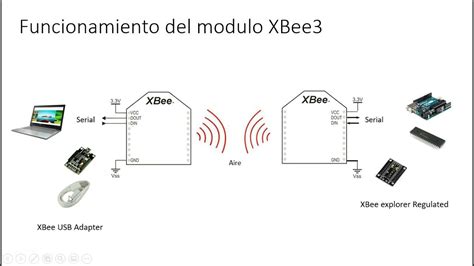

• Funcionamiento Transparente: En este modo, los módulos actúan como un reemplazo de línea serie. Todos los datos recibidos a través del pin DIN (UART) se encolan para su transmisión por radiofrecuencia (RF). Cuando se reciben datos de RF, estos se envían a través del pin DOUT. Este modo es ideal para la comunicación punto a punto y para reemplazar conexiones seriales por cable, ya que es la configuración más sencilla y no requiere una configuración compleja. La información recibida por el pin 3 (Data In) se guarda en un buffer de entrada y, dependiendo de la configuración del comando RO, se transmite inmediatamente o después de un tiempo sin recibir caracteres seriales.
• Operación de la API: Este modo es una alternativa al modo transparente. La API basada en tramas extiende el nivel hasta la aplicación host, permitiendo interactuar con las capacidades de red del módulo. Cuando se opera en modo API, todos los datos que entran y salen del módulo están contenidos en tramas que definen las operaciones o eventos dentro del módulo. El modo de operación API especifica cómo los comandos, las respuestas a comandos y los mensajes de estado del módulo se envían o reciben a través del puerto serial. Los datos se estructuran en tramas mediante un orden definido. La estructura general de una trama API incluye un Delimitador de Inicio (0x7E), Longitud, Campo de Datos (que contiene el identificador API y el mensaje específico) y Suma de Verificación (Check Sum).

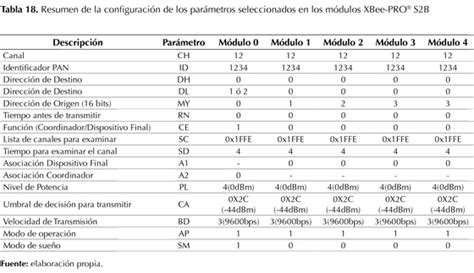

Parámetros Clave de Configuración

Para que una red de módulos XBee funcione correctamente, es fundamental configurar adecuadamente una serie de parámetros. A continuación, se describen algunos de los más importantes:

• CH (Channel): Permite asignar el canal de RF que será utilizado para transmitir o recibir datos entre los módulos.
• ID (Personal Area Network ID): Permite identificar una Red de Área Personal (PAN) en particular. Para enviar un mensaje a todas las PANs, el valor de ID debe ser 0xFFFF.
• DH y DL (Destination Address High/Low): Estos parámetros, en conjunto, forman la dirección de destino de 64 bits para la transmisión. Para transmitir utilizando direcciones de 16 bits, el valor de DH debe ser cero y el valor de DL debe ser inferior a 0xFFFF.
• MY (16-bit Network Address): Define una dirección de origen de 16 bits. Para deshabilitar la dirección de 16 bits y habilitar la dirección de 64 bits, se debe establecer MY=0xFFFF. La dirección de origen de 64 bits siempre está habilitada.
• SH y SL (Serial Number High/Low): Estos parámetros permiten leer los 32 bits más significativos y menos significativos, respectivamente, de los 64 bits que forman la dirección de origen única del módulo, asignada por el IEEE.
• RN (Retry Number): Define el valor mínimo utilizado en el algoritmo de back-off para determinar los periodos de espera antes de transmitir, de acuerdo con el método CSMA-CA, con el objetivo de evitar colisiones.
• CE (Coordinator Enable): Define el papel que desempeña el módulo dentro de la red (Coordinador, Router, Dispositivo Final).
• SC (Scan Channels): Define la lista de canales que son examinados para determinar si están activos y el nivel de energía detectada. Este parámetro afecta al modo de comandos, a la asociación de dispositivos finales y al establecimiento de un coordinador.
• SD (Scan Duration): Establece el tiempo para inspeccionar el canal. Para un dispositivo final, define el tiempo durante el cual se examina el canal en un proceso de asociación. En el caso de un coordinador, si la opción de reasignación de identificador de PAN está activada, establece el período de tiempo durante el cual se examina el canal para localizar redes existentes.
• A1 (Association Permit for End Device): Permite establecer cómo un dispositivo final se puede asociar a la red.
• A2 (Association Permit for Coordinator): Define cómo el coordinador puede asociar nuevos dispositivos.
• AS (Association Status): Inspecciona un canal y envía una solicitud a todas las redes en cada canal para obtener información. Determina el tiempo durante el cual se escuchará la respuesta.
• ED (Energy Detect): Comprueba el nivel de energía máximo detectado en cada canal.
• PL (Power Level): Define el nivel de potencia con el que el módulo de RF transmitirá.
• BD (Baud Rate): Establece la velocidad de comunicación serial del módulo.
• AP (API Enable): Establece el modo de operación del módulo (0 para transparente, 1 para API). En algunos casos, se puede seleccionar un valor diferente (como AP=2) si la comunicación en modo API=1 no es posible con el hardware conectado.
• CA (Clear Channel Assessment Threshold): Establece el umbral que permite al módulo decidir si existen las condiciones para transmitir un paquete.
• SM (Sleep Mode): Permite seleccionar el modo dormido para reducir el consumo de potencia del módulo. El valor cero deshabilita el modo dormido, manteniendo el módulo siempre activo. El modo 1 permite entrar o salir del modo dormido mediante el cambio de nivel en el pin 9 (Sleep_RQ).

Configuración de Redes Punto a Punto y Multipunto

Para establecer una conexión punto a punto, se configuran arbitrariamente direcciones para cada módulo utilizando los comandos MY (dirección de 16 bits) y DL (dirección de destino de 16 bits). Un módulo se comunica con otro definiendo su dirección DL con la dirección MY del módulo deseado. Para transmisiones punto a multipunto, se utiliza la dirección de destino 0xFFFF para enviar información a múltiples nodos simultáneamente. Es crucial configurar los módulos XBee en la misma dirección PAN y el mismo canal de comunicación.

Red Broadcast

En una red broadcast, todos los nodos tienen configurada la dirección broadcast, lo que significa que los datos son recibidos hacia y por todos los nodos de la red.

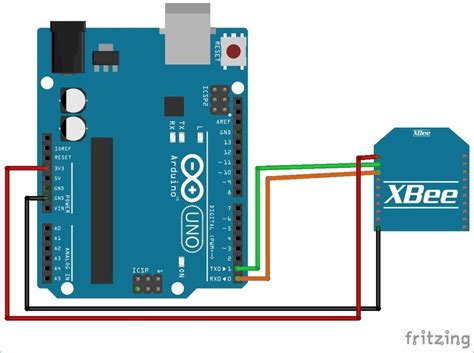

Integración con Arduino y PC

La integración de los módulos XBee con plataformas como Arduino permite crear sistemas de monitorización y control más complejos. Para ello, se requiere un adaptador como el XBee Explorer USB, que facilita la configuración y operación de los módems XBee desde un PC.

El proceso de configuración típicamente implica:

1. Instalación de Drivers: Instalar los drivers necesarios para el XBee Explorer USB.
2. Conexión del Módulo: Conectar el módulo XBee al adaptador y este al PC.
3. Uso de XCTU: Abrir el software XCTU y utilizar la función "Discover Radio" para detectar los módulos conectados.
4. Selección de Puertos COM: Identificar y seleccionar los puertos COM asignados a los XBee Explorer USB.
5. Configuración de Parámetros: Seleccionar el puerto COM, leer los parámetros de fábrica y presionar "Finish" para buscar los dispositivos. Una vez encontrados, añadirlos y configurar sus parámetros según el tipo de red deseado (punto a punto, router, coordinador, etc.).
6. Verificación: Utilizar el Arduino IDE o el software X-CTU para verificar que la comunicación entre los módulos y el sistema anfitrión (Arduino, PC) está funcionando correctamente.

Consideraciones de Voltaje

Los módulos XBee Serie 2 requieren una alimentación de entre 2.8V y 3.4V. Al conectarlos a un microcontrolador que opera a 5V (como algunos modelos de Arduino), es necesario dividir el voltaje de entrada utilizando resistencias (por ejemplo, tres resistencias de 10k Ohms) para asegurar que el módulo reciba el voltaje adecuado y evitar daños.

Aplicaciones de los Módulos XBee

Los módulos XBee, y en particular el protocolo ZigBee, han sido diseñados con el firme propósito de incursionar en el mundo de los sistemas SCADA (Sistemas de Supervisión y Control y Adquisición de Datos de Forma Remota) y en los sistemas Domóticos. Esto significa que son ideales para realizar transmisiones con requerimientos muy bajos de datos y consumo energético, tales como:

• Información de sensores (temperatura, humedad, luz, etc.).
• Recolección de datos médicos.
• Sistemas de detección de humo o intrusos.
• Otras transmisiones de datos que no requieran un gran ancho de banda.

La flexibilidad, la robustez y la amplia gama de protocolos soportados por los módulos Digi XBee 3 los posicionan como una solución líder para el desarrollo de sistemas IoT modernos, permitiendo a los desarrolladores llevar sus productos al mercado de manera rápida y eficiente. Los expertos de Digi pueden asistir en la selección de la solución adecuada o proporcionar servicios de diseño inalámbrico para facilitar el lanzamiento de productos al mercado.
