Cómo Diferenciar la Fibra Óptica: Una Guía Exhaustiva

La fibra óptica ha revolucionado la forma en que las redes transmiten datos a largas distancias, ofreciendo velocidades y capacidades sin precedentes. Utilizada ampliamente en telecomunicaciones, infraestructura de redes, e internet de alta velocidad, la fibra óptica es hoy en día una de las tecnologías más avanzadas para la transmisión de información. La fibra óptica es una tecnología de transmisión de datos que emplea hilos de vidrio o plástico para transportar señales de luz. Estos hilos, con un grosor similar al tamaño del cabello humano, permiten una transmisión de datos mucho más rápida y eficiente en comparación con los cables de cobre tradicionales que utilizan señales eléctricas. La composición de una fibra de vidrio se caracteriza principalmente por un cable que tiene filamentos de vidrio, no más gruesos que 125 micrones de diámetro; en comparación, el cabello humano tiene un diámetro aproximado de 100 micrones. Existen diferentes tipos de fibra óptica, cada una con características específicas que se adaptan a distintas necesidades.

Tipos de Fibra Óptica Según la Propagación de la Luz

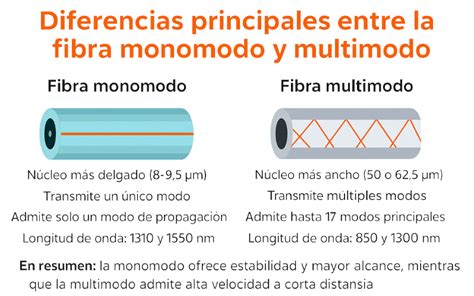

La forma en que la luz se propaga dentro de la fibra es un factor determinante en su rendimiento y aplicación. Dependiendo de las trayectorias que siguen los haces de luz en el interior de una fibra, es decir, su modo de propagación, podemos encontrar dos tipos principales de fibra óptica: monomodo y multimodo.

Fibra Óptica Monomodo

La fibra óptica monomodo se caracteriza por contar con una tasa de transmisión más alta y por poder alcanzar hasta 50 veces más distancia que la multimodo, aunque es más costosa. Entre sus ventajas destaca el ancho de banda casi ilimitado y el bajo nivel de atenuación, por lo que se utiliza en escenarios de largas distancias. Un cable monomodo es un solo puesto de fibra de vidrio con un diámetro de 8,3 a 10 micrones que tiene un modo de transmisión. Para contextualizar esta cifra, habría que apuntar que un cabello humano puede oscilar entre los 15 micrones (los muy finos) y los 170 (los extremadamente gruesos), siendo lo más habitual entre 60 y 110.

En el universo de las telecomunicaciones, donde la velocidad y la eficiencia son críticas, la fibra monomodo se ha convertido en la protagonista indiscutible para la transmisión de datos a largas distancias. Su diseño permite que solo un modo de luz pase a través de la fibra, lo que reduce drásticamente la dispersión y la atenuación de la señal, permitiendo alcanzar distancias de transmisión de varios kilómetros sin degradación significativa. La principal característica distintiva de la fibra monomodo es su capacidad para transmitir datos a distancias extremadamente largas sin degradación crucial de la señal. La fibra monomodo puede admitir velocidades de transmisión extremadamente altas, lo que la hace ideal para aplicaciones que requieren un ancho de banda muy alto y una latencia mínima. Debido a su diseño de núcleo único y diámetro reducido, la fibra monomodo experimenta una menor atenuación de la señal en comparación con la fibra multimodo.

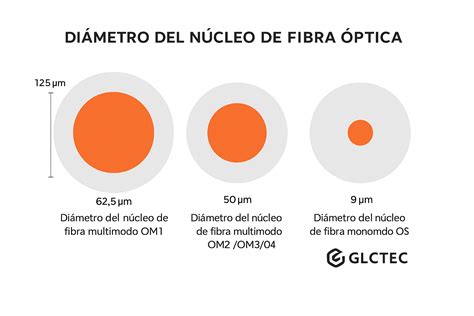

La identificación de la fibra monomodo es más fácil, puesto que existen menos generaciones de fibra. Las fibras OS1 y OS2 son de este tipo, con un tamaño de núcleo de 9 micras.

Fibra Óptica Multimodo

Por su parte, la fibra óptica multimodo dispone de un diámetro mayor que la monomodo, con un rango que abarca entre los 50 y los 100 micrones. Mayoritariamente, en las aplicaciones en las que se utiliza el cable multimodo se requieren dos fibras. La fibra multimodo otorga banda ancha alta con velocidades altas, de 10 a 100 MB, si bien en cableados largos (más de 914 metros) muchos caminos de luz pueden encontrarse con problemas de distorsión, por lo que se tiende a utilizar fibra monomodo en aplicaciones que usen un Gigabit o más.

La fibra óptica multimodo juega un papel crucial en la infraestructura de redes locales y empresariales. Su diseño permite la transmisión de múltiples modos de luz simultáneamente, lo que la hace ideal para distancias cortas y aplicaciones donde la velocidad de transmisión y la conectividad son prioritarias. La fibra óptica multimodo es conocida por su costo inicial más bajo y su facilidad de instalación, lo que la convierte en una opción atractiva para entornos donde se requiere una rápida implementación de la red. La fibra óptica multimodo brinda flexibilidad y versatilidad en entornos donde las distancias son relativamente cortas y la dispersión de la señal no es una preocupación significativa. En entornos empresariales y en centros de datos, donde la conectividad rápida y confiable es esencial, la fibra óptica multimodo es una opción popular. Su capacidad para soportar distancias de transmisión de hasta varios cientos de metros la convierte en una opción viable para redes de área local (LAN) y otras aplicaciones de corta distancia.

Según el índice de refracción del núcleo, hay dos tipos de fibra multimodo: escalonado y graduado. Los tipos de fibra multimodo más comunes son OM1, OM2, OM3, OM4 y OM5.

• OM1 (62.5/125 micras): Utilizada principalmente en instalaciones más antiguas y aplicaciones en redes de menor capacidad. Soporta distancias de hasta 200 m a 850 nm y 500 m a 1300 nm.
• OM2 (62.5/125 micras): Similar a OM1 pero con un rendimiento ligeramente mejor, soportando hasta 550 m a 850 o 1300 nm.
• OM2 (50/125 micras): Diseñada para aplicaciones LAN, soporta 550 m a 1000Base-SX, 550 m a 1000Base-LX, y 82 m a 10GBASE-SX.
• OM3 (50/125 micras): Optimizada para transmisiones con mayor ancho de banda, especialmente para Ethernet de alta velocidad. Soporta 900 m a 1000Base-SX, 550 m a 1000Base-LX, 300 m a 10GBASE-SX, 100 m a 40GBase-SR4 y 100 m a 100GBase-SR10. Es de color aguamarina.
• OM4 (50/125 micras): Diseñada para aplicaciones de mayor capacidad y rendimiento, siendo muy común en LAN, centros de datos y redes de alta velocidad. Soporta 1100 m a 1000Base-SX, 550 m a 1000Base-LX, 550 m a 10GBASE-SX, 150 m a 40GBase-SR4 y 150 m a 100GBase-SR10. Su color distintivo es el violeta erika (o violeta jaspeado).
• OM5 (50/125 micras): Diseñada para aplicaciones de mayor capacidad y rendimiento, es capaz de soportar múltiples longitudes de onda. Soporta 1000 m a 1000Base-SX, 600 m a 1000Base-LX, 400 m a 10GBASE-SX y 150 m a 40GBase-SR4.

La fibra multimodo es una variante de la tecnología de fibra óptica que permite que múltiples modos de luz viajen simultáneamente a través de ella. Esto se logra gracias a un núcleo de fibra más grande en comparación con la fibra monomodo, lo que facilita la propagación de la luz en diferentes trayectorias. La fibra multimodo continúa siendo una opción destacada en el despliegue de redes de fibra óptica gracias a su versatilidad, rentabilidad y facilidad de implementación.

Tipos de Fibra Óptica Según el Material

Además de la forma en que se propaga la luz, el material del que está hecha la fibra óptica también influye en sus características y aplicaciones. Podemos encontrarnos dos tipos diferentes de fibra: de vidrio o de plástico.

Fibra Óptica de Vidrio

La fibra de vidrio está construida por pequeñas hebras de vidrio.

Ventajas:

• Aguanta mejor las temperaturas extremas, ya sean de calor o de frío.
• Permiten más altas velocidades de transmisión.
• Al ser cables delgados y livianos, se encuentran optimizados para lugares pequeños.

Desventajas:

• Al ser instalaciones complicadas, se necesitan tanto técnicos con alta capacitación como herramientas y equipos más costosos.
• Al contar con el núcleo de la fibra muy pequeño, los requisitos tecnológicos necesarios son más altos.
• En caso de no ser manejadas de manera adecuada, las fibras de vidrio pueden llegar a romperse debido a su fragilidad.

Fibra Óptica de Plástico (POF)

La fibra óptica plástica, también conocida como POF por sus siglas en inglés (plastic optical fiber), cuenta con un núcleo y un revestimiento hechos de plástico o materiales poliméricos.

Ventajas:

• Las instalaciones suelen ser más baratas al tratarse de materiales menos costosos.
• Puede doblarse sin problema al ser flexible y sólido.
• El personal que deba encargarse de la instalación puede disponer de un grado de capacitación no tan elevado como en el caso de la de vidrio.

Desventajas:

• Debido a que la dispersión y la atenuación de la señal es alta, se utiliza en distancias cortas.
• A diferencia de la de vidrio, no está preparada para afrontar temperaturas extremas.

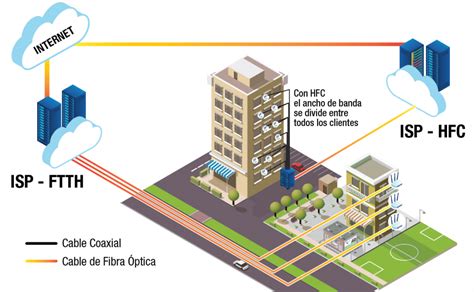

Fibra Coaxial y Fibra Óptica Hasta el Hogar: Diferencias Clave

Otro concepto importante a entender es la diferencia entre la fibra coaxial (HFC) y la fibra óptica hasta el hogar (FTTH). La gran diferencia es que la FTTH lleva la fibra óptica hasta nuestro propio hogar, mientras que en la HFC la tecnología de fibra óptica llega hasta un nodo y de ahí a nuestro hogar llega un cable coaxial que permite la conexión.

HFC (Hybrid Fiber-Coaxial)

La fibra HFC (Hybrid Fiber-Coaxial) podría traducirse como fibra coaxial híbrida. En su momento fue utilizada por las compañías de televisión por cable para hacer llegar a los hogares sus contenidos y con el tiempo se ha utilizado para ofrecer conexión a Internet aprovechando que la infraestructura ya estaba montada. La razón por la que se combinan fibra óptica y cable coaxial es económica, puesto que, como hemos visto a lo largo del artículo, la fibra de vidrio es más delicada y costosa.

FTTH (Fiber to the Home)

A diferencia de los cables coaxiales (de cobre), la fibra utiliza vidrio. El concepto FTTH (Fiber to the home, fibra hasta el hogar) implica que toda la red es de fibra óptica. Anteriormente fueron frecuentes otro tipo de redes FTTx (FTTB, FTTN, FTTC o FTTA) que, en esencia, llevaban la fibra, respectivamente, hasta el edificio (building), el nodo (node), una cabina similar al nodo (cabinet) o una antena (antenna). Por ello, estas redes FTTx serían similares al HFC puesto que no llevan la fibra estrictamente hasta el hogar.

La FTTH - fibra hasta el hogar - ha sido una de las principales aplicaciones cubiertas en guías técnicas especializadas. Este tipo de conexión implica que toda la red, desde el proveedor hasta el usuario final, es de fibra óptica.

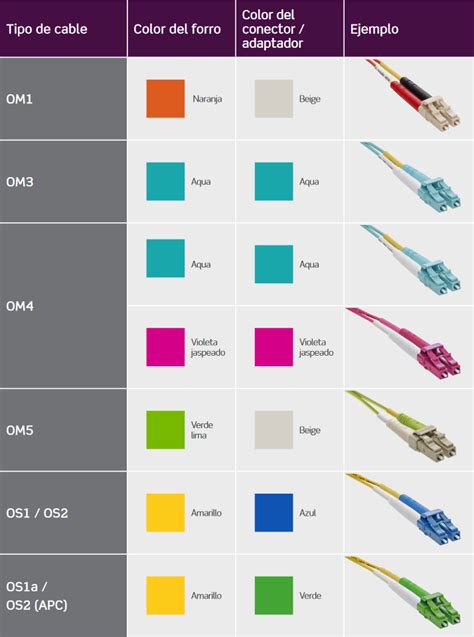

Identificación de la Fibra Óptica: Colores y Conectores

La correcta identificación de la fibra a partir del color de la cubierta o del conector es un aspecto importante para el instalador de cables de Fibra Óptica. Si bien en los cables para exteriores la cubierta exterior, por condicionantes ambientales, suele ser de color negro; en los cables para interiores y latiguillos, este varía en función del tipo de fibra utilizado. La clasificación por código de color resulta muy útil para identificar fibras, cables y conectores individuales.

Es importante tener en cuenta que los colores de los conectores pueden variar ligeramente según el fabricante. Sin embargo, esta guía básica proporciona una forma rápida y efectiva para identificar el tipo de fibra óptica a simple vista:

• Verde y Azul: Fibras Monomodo. El monomodo se distingue por sus conectores de color verde o azul.
• Morado: Fibras Multimodo OM4. Está optimizada para transmisiones con mayor ancho de banda.
• Aguamarina: Fibras Multimodo OM3. Diseñada para aplicaciones de mayor capacidad y rendimiento, siendo muy común en LAN, centros de datos y redes de alta velocidad.
• Blanco Roto/Gris: Fibras Multimodo OM1 y OM2. Se utiliza principalmente en instalaciones más antiguas y aplicaciones en redes de menor capacidad.

Latiguillos y Pigtails

Los cables de fibra óptica como latiguillos o pigtails son especialmente útiles en entornos como centros de datos, redes de área local (LAN), sistemas de seguridad y telecomunicaciones, gracias a la velocidad y seguridad que ofrecen en sus conexiones. Los latiguillos son cables de fibra óptica que cuentan con conectores en ambos extremos, actuando como «cables de puente» que permiten la conexión y transmisión de datos a través de pulsos de luz en lugar de señales eléctricas. Los pigtails son similares, pero tienen un solo conector en uno de sus extremos, mientras que el otro lado de la fibra queda al descubierto. Se utilizan para terminar cables de fibra óptica mediante fusión o empalme mecánico. Como hemos mencionado anteriormente, los cables de fibra necesitan conectores para clasificarse como pigtails o latiguillos. Estos conectores varían según el tipo y sus características.

Cómo Saber si tu Conexión es Realmente Fibra Óptica

En la actualidad, es fundamental verificar si la conexión que se tiene contratada es realmente fibra óptica pura o una tecnología obsoleta que se intenta hacer pasar por ella.

1. Consulta con tu Proveedor: Si las compañías no tienen visible el tipo de conexión que emplean (mala señal), puedes llamar a su línea de atención al cliente o visitar su sitio web para obtener información sobre el tipo de conexión.
2. Identifica el Cableado: La fibra óptica utiliza cables específicos que se diferencian de los cables de cobre utilizados en otras conexiones. Además, las conexiones de fibra óptica requieren un dispositivo llamado ONT (Terminal de Red Óptica), que convierte los impulsos de luz en datos electrónicos.
3. Realiza una Prueba de Velocidad: Los números no mienten, es por ello, que con una prueba de velocidad puedes descartar si lo que te vendieron es realmente fibra óptica pura o una conexión obsoleta.

Si has confirmado que tu conexión es 100% fibra óptica, ¡felicidades! La tecnología de fibra óptica ha revolucionado el mundo de las comunicaciones, proporcionando una infraestructura robusta y eficiente para la transmisión de datos a través de largas distancias.

Conclusiones Adicionales sobre la Fibra Óptica

La fibra óptica permite transmitir datos a velocidades extremadamente altas, asegurando una conexión fluida incluso en los momentos de mayor demanda. A diferencia de las conexiones de cobre, la velocidad de fibra óptica no se ve afectada por interferencias electromagnéticas o condiciones climáticas adversas. La latencia, que es el tiempo que tarda un dato en viajar de un punto a otro, es significativamente menor en la fibra óptica. Una de las 5 ventajas de la fibra óptica es la escalabilidad que esta posee.

Para una correcta implementación, es crucial considerar la ubicación y verificar la disponibilidad de la infraestructura en tu zona. Asimismo, la elección del proveedor adecuado es fundamental; asegúrate de que el proveedor ofrezca garantías de calidad y soporte técnico. Contar con un gran proveedor te permitirá conocer la velocidad de fibra óptica adecuada para tu organización.

La fibra óptica ofrece una solución inigualable para la transmisión de datos a alta velocidad, especialmente en largas distancias y entornos que requieren alta capacidad de ancho de banda. Si estás considerando una actualización o implementación de infraestructura de red, la fibra óptica es, sin duda, una opción a considerar si el presupuesto y las necesidades lo permiten.
