Las redes ópticas han experimentado un crecimiento exponencial en popularidad, reemplazando gradualmente las redes de cobre tradicionales en diversas aplicaciones industriales. Esta transición se debe a sus ventajas inherentes: bajo ruido electromagnético, alta velocidad de transmisión de datos y mayor seguridad. Sin embargo, el diseño de redes de fibra óptica puede ser complejo, y un factor crucial que a menudo se pasa por alto es la pérdida de señal, también conocida como atenuación óptica. Comprender y calcular esta pérdida, especialmente en el contexto de los splitters (divisores ópticos), es fundamental para garantizar la integridad y el rendimiento de la red.
Entendiendo la Pérdida de Fibra Óptica
La pérdida de fibra óptica se refiere a la disminución de la potencia de la señal a medida que la luz viaja a través de la fibra. Esta atenuación es un fenómeno inevitable y puede ser causada por una variedad de factores, tanto internos a la fibra como externos, derivados de su instalación y operación.
Causas de la Pérdida de Fibra Óptica
Las causas de la pérdida de fibra se pueden clasificar en dos categorías principales:
Pérdidas Intrínsecas: Estas pérdidas son inherentes a las propiedades del material de la fibra óptica y al proceso de fabricación. Incluyen:
- Pérdida por Absorción: Ocurre cuando los fotones interactúan con los componentes del vidrio, iones metálicos o electrones, convirtiendo la energía luminosa en otras formas de energía, como calor. Las impurezas en el material de la fibra y las resonancias moleculares también contribuyen a la absorción.
- Pérdida por Dispersión: Se debe a variaciones microscópicas en la composición, densidad y estructura del material de la fibra. Estas fluctuaciones, a nivel molecular, dispersan la luz en diferentes direcciones.
- Pérdida por Dispersión Aleatoria: Resulta de imperfecciones y variaciones en la homogeneidad del material de la fibra, incluyendo defectos de fabricación y fluctuaciones en la densidad del núcleo.
- Pérdida por Dispersión (Modal y Cromática): En fibras monomodo, la dispersión intramodal se debe a variaciones en la constante de propagación o el índice de refracción a lo largo de la fibra. En fibras multimodo, la dispersión intermodal ocurre debido a los diferentes retardos de propagación entre los distintos modos de luz que viajan por la fibra, lo que ensancha los pulsos de señal.
Pérdidas Extrínsecas: Estas pérdidas son causadas por factores externos relacionados con la instalación, el manejo y el entorno de la fibra óptica. Incluyen:
- Pérdida por Conector: Ocurre en los puntos donde se conectan los cables de fibra óptica. Las causas comunes son la desalineación entre los conectores, la suciedad en las caras de los conectores, o daños físicos.
- Pérdida por Empalme (Fusión o Mecánico): Similar a la pérdida por conector, ocurre cuando se unen dos tramos de fibra. Los empalmes por fusión, donde las fibras se sueldan, generalmente tienen pérdidas menores que los empalmes mecánicos, que utilizan acopladores.
- Pérdida por Flexión (Macro y Microcurvatura): Las curvaturas pronunciadas en el cable de fibra óptica fuerzan a la luz a salir del núcleo y propagarse por el revestimiento, resultando en pérdida de señal. Las macrocurvaturas son doblamientos grandes y visibles, mientras que las microcurvaturas son deformaciones microscópicas.
Normativas y Estándares
La industria de la fibra óptica se rige por estándares establecidos para garantizar la interoperabilidad y el rendimiento. La Alianza de la Industria de las Telecomunicaciones (TIA) y la Alianza de la Industria Electrónica (EIA) desarrollaron conjuntamente el estándar EIA/TIA. Este estándar especifica los requisitos de rendimiento y transmisión para cables y conectores ópticos. Uno de los parámetros más importantes definidos es la atenuación máxima, expresada en decibelios por kilómetro (dB/km). Estos estándares proporcionan valores de referencia para la pérdida máxima permitida en diferentes tipos de cables ópticos.
Cálculo de la Pérdida Total en un Enlace de Fibra Óptica
Para diseñar y mantener redes ópticas fiables, es esencial poder calcular la pérdida total esperada en un enlace. La fórmula general para la pérdida total de un enlace es:
Pérdida Total del Enlace (dB) = Atenuación del Cable (dB) + Pérdida del Conector (dB) + Pérdida del Empalme (dB)
Cada uno de estos componentes se calcula de la siguiente manera:
Atenuación del Cable (dB):Atenuación del Cable (dB) = Coeficiente Máximo de Atenuación del Cable (dB/km) × Longitud del Cable (km)
Pérdida del Conector (dB):Pérdida del Conector (dB) = Número de Pares de Conectores × Pérdida Permitida por Conector (dB)
Pérdida del Empalme (dB):Pérdida del Empalme (dB) = Número de Empalmes × Pérdida Permitida por Empalme (dB)
Es importante destacar que este cálculo proporciona un valor hipotético de la pérdida máxima esperada. La pérdida real puede variar, ya que asume el valor más desfavorable para cada componente.
Ejemplo de Cálculo de Pérdida de Enlace
Consideremos un enlace de fibra óptica monomodo (SMF) entre dos edificios, con una distancia de transmisión de 10 km y una longitud de onda de 1310 nm. El enlace cuenta con dos conectores ST y una unión por fusión.
Atenuación del Cable: Según los estándares EIA/TIA, la atenuación máxima para fibra monomodo exterior a 1310 nm es de 0.5 dB/km.Atenuación del cable = 0.5 dB/km × 10 km = 5 dB.
Atenuación del Conector: La pérdida máxima permitida por conector ST es de 0.75 dB. Dado que hay dos conectores:Atenuación del conector = 0.75 dB/conector × 2 conectores = 1.5 dB.En la práctica, se deben consultar las especificaciones del fabricante para obtener valores más precisos.
Atenuación de Fusión: El estándar TIA/EIA especifica una pérdida máxima de 0.3 dB por empalme.Atenuación de fusión = 0.3 dB/empalme × 1 empalme = 0.3 dB.
Pérdida Total del Enlace = 5 dB (cable) + 1.5 dB (conectores) + 0.3 dB (fusión) = 6.8 dB.
Para obtener un valor de pérdida más preciso, se recomienda el uso de un reflectómetro óptico en el dominio del tiempo (OTDR).
El Papel de los Splitters en la Pérdida de Fibra Óptica
Los splitters ópticos son componentes esenciales en redes de fibra óptica, particularmente en arquitecturas pasivas como PON (Red de Fibra Óptica Pasiva), EPON, GPON y FTTH (Fibra hasta el Hogar). Su función es dividir una señal óptica de entrada en múltiples señales de salida, permitiendo que varios usuarios compartan una única interfaz PON. Sin embargo, este proceso de división introduce pérdidas adicionales.
Tipos de Splitters y sus Pérdidas
Existen dos tipos principales de splitters ópticos basados en su principio de funcionamiento:
- Splitters de Fusión Cónica (FBT - Fused Biconical Taper): Se forman empalmando por fusión dos o más fibras ópticas. Son adecuados para aplicaciones con un número limitado de divisiones (por ejemplo, 1x2, 1x4) y donde las variaciones de longitud de onda no son críticas.
- Splitters de Guía de Onda Plano (PLC - Planar Lightwave Circuit): Utilizan tecnología de fotolitografía para crear guías de onda en un sustrato. Ofrecen una distribución de luz más uniforme y son ideales para aplicaciones que requieren múltiples divisiones (1x8, 1x16, 1x32, 1x64 y superiores) y para redes FTTx y PON.
La pérdida asociada a un splitter se puede desglosar en varios componentes:
Pérdida de Inserción (IL - Insertion Loss): Es la pérdida de potencia óptica que ocurre cuando se inserta el splitter en la ruta de la señal. Se define como la relación entre la potencia óptica de entrada y la potencia óptica total medida en todos los puertos de salida. Para un puerto de salida único, se calcula como:IL (dB) = -10 * log10 (Po / Pi)Donde:
- Po es la potencia óptica en el puerto de salida.
- Pi es la potencia óptica en el puerto de entrada.Los splitters PLC modernos suelen tener pérdidas de inserción muy bajas, a menudo inferiores a 0.5 dB.
Pérdida Excesiva (Excess Loss): Se refiere a la potencia óptica perdida dentro del splitter que no se distribuye a ningún puerto de salida. Es la diferencia entre la potencia óptica total de salida y la potencia óptica de entrada esperada si no hubiera pérdidas.
Pérdida por Fibra Desnuda: La atenuación inherente de la fibra óptica utilizada en la construcción del splitter.
Pérdida de Conector: Si el splitter tiene conectores integrados, se debe considerar la pérdida asociada a estos.
Cálculo de la Relación de División y Pérdidas en Splitters PLC
Los divisores PLC comunes ofrecen relaciones de división como 1:2, 1:4, 1:8, 1:16, 1:32, 1:64. También existen divisores asimétricos (por ejemplo, 2:N).
Cálculo de la Relación de División:ki = Pi / SP * 100%Donde:
kies el porcentaje de potencia para un enlace óptico específico.Pies la potencia requerida para cada enlace óptico.SPes la suma total de la potencia requerida para todos los enlaces ópticos.
Pérdida Adicional Típica para Splitters PLC Monomodo 1xN:
| Número de Sucursales (N) | Pérdida Adicional (dB) |
|---|---|
| 2 | 0.2 |
| 3 | 0.3 |
| 4 | 0.4 |
| 5 | 0.45 |
| 6 | 0.5 |
| 7 | 0.55 |
| 8 | 0.6 |
| 9 | 0.7 |
| 10 | 0.8 |
| 11 | 0.8 |
| 12 | 1.0 |
| 16 | 1.2 |

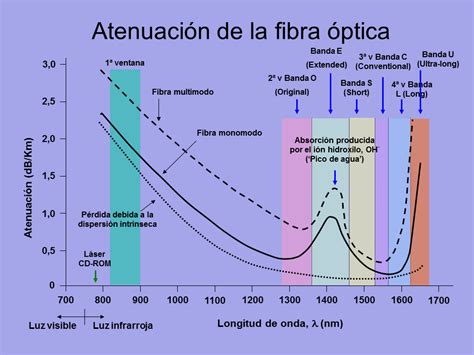

Atenuación de la Fibra (Valores de Referencia):
| Longitud de Onda | Coeficiente de Atenuación (dB/km) |
|---|---|
| 1310 nm | 0.3 - 0.4 |
| 1550 nm | 0.15 - 0.25 |
| 850 nm (Multimodo) | 3.75 |
Pérdida Típica de Conector: Generalmente 0.5 dB por conector.
La pérdida total en un enlace que utiliza un splitter se calcula sumando la pérdida del cable, la pérdida de los conectores, la pérdida de los empalmes y la pérdida inherente del splitter (que puede incluir pérdida de inserción y pérdida excesiva).
Presupuesto de Potencia y Margen de Potencia
Más allá del cálculo de la pérdida total del enlace, dos conceptos son cruciales para asegurar la operatividad de la red: el presupuesto de potencia y el margen de potencia.
Presupuesto de Potencia (PB - Power Budget)
El presupuesto de potencia representa la diferencia entre la potencia transmitida por el transmisor óptico y la sensibilidad mínima del receptor. Indica cuánta pérdida total puede tolerar un enlace para que la señal sea recibida y decodificada correctamente.
PB (dB) = Potencia del Transmisor (PT) - Sensibilidad del Receptor (PR)
- PT: La potencia óptica de salida del transmisor (en dBm).
- PR: El nivel de potencia mínimo que el receptor puede detectar (en dBm).
Por ejemplo, si un transmisor emite -15 dBm y un receptor tiene una sensibilidad de -28 dBm, el presupuesto de potencia es:PB = -15 dBm - (-28 dBm) = 13 dB.Esto significa que el enlace puede soportar hasta 13 dB de pérdida total.
Margen de Potencia (PM - Power Margin)
El margen de potencia es la potencia óptica disponible después de restar la pérdida total del enlace del presupuesto de potencia. Un margen de potencia positivo indica que el enlace tiene suficiente potencia para operar de manera fiable, incluso considerando degradaciones futuras.
PM (dB) = PB - Pérdida Total del Enlace
Utilizando el ejemplo anterior donde PB = 13 dB y la Pérdida Total del Enlace calculada fue 6.8 dB:PM = 13 dB - 6.8 dB = 6.2 dB.Un margen de 6.2 dB es saludable y proporciona una reserva para factores imprevistos.
Un margen de potencia adecuado (generalmente entre 3 y 10 dB) es vital para tener en cuenta el envejecimiento de los componentes (transmisores, receptores, fibra), la adición de dispositivos adicionales en el futuro, y posibles curvaturas o empalmes imprevistos.
🌍Como se usa un power meter. (medidor de potencia) Fibra óptica.
Consejos para Reducir las Pérdidas en Redes de Fibra Óptica
Minimizar las pérdidas es un objetivo constante en el diseño y mantenimiento de redes de fibra óptica. Aquí hay algunas prácticas recomendadas:
- Minimizar Curvaturas Cerradas: Evite doblar la fibra con radios de curvatura muy pequeños. Si es necesario enrollar la fibra, utilice un diámetro de enrollamiento lo más grande posible.
- Limpieza de Conectores: Mantenga los casquillos de los conectores limpios, especialmente antes y después de realizar pruebas. Utilice las herramientas y consumibles adecuados para la limpieza.
- Selección de Componentes de Calidad: Invertir en fibra óptica y componentes de alta calidad puede ser más rentable a largo plazo que comprar opciones baratas que aumentan las pérdidas y los costos de mantenimiento.
- Evitar Tensión Excesiva: No someta la fibra a una tensión excesiva durante la instalación. Empuje el cable siempre que sea posible y, si debe tirar, no exceda la carga máxima de tracción especificada por el fabricante.
- Minimizar Empalmes y Conexiones: Cada empalme y conector introduce pérdida. Planifique la red para minimizar su número. Esto puede implicar el uso de cables de mayor longitud o la consolidación de puntos de conexión.
- Planificación Adecuada de Splitters: En redes PON, intente utilizar la división de primer nivel siempre que sea posible para maximizar la utilización de los puertos PON y facilitar el diagnóstico de fallos. Limite el número de niveles de división a dos.
Medición y Verificación de Pérdidas
Si bien los cálculos de pérdida son esenciales para el diseño, la medición en el sitio es fundamental para verificar el rendimiento real.
- Reflectómetro Óptico en el Dominio del Tiempo (OTDR): Es la herramienta más precisa para medir la pérdida total de un enlace, así como las pérdidas individuales de conectores, empalmes y tramos de fibra. Un OTDR envía pulsos de luz a través de la fibra y analiza la luz retrodispersada para crear un perfil del enlace.
- Medidores de Potencia Óptica: Se utilizan junto con una fuente de luz para medir la pérdida total de un enlace. Se mide la potencia de salida de la fuente de luz y luego la potencia recibida al final del enlace. La diferencia es la pérdida total.
Al medir la pérdida de un enlace, compare el valor obtenido con el presupuesto de pérdida calculado. Si la pérdida medida excede la pérdida esperada, es necesario investigar la causa, que podría ser un conector sucio, un empalme defectuoso, o una curvatura severa.
Conclusión
El cálculo y la gestión de las pérdidas en fibra óptica, especialmente en el contexto de los splitters, son pilares fundamentales para el diseño y la operación exitosa de redes ópticas modernas. Comprender las diversas fuentes de atenuación, aplicar las fórmulas de cálculo adecuadas, y considerar el presupuesto y margen de potencia, son pasos esenciales. La implementación de prácticas de instalación cuidadosas y el uso de componentes de calidad, junto con la verificación mediante herramientas de medición como el OTDR, aseguran que las redes de fibra óptica ofrezcan el rendimiento y la fiabilidad esperados. La elección informada de splitters, considerando sus especificaciones de pérdida y el tipo de aplicación, es igualmente crucial para optimizar la eficiencia de la red.
