El cableado estructurado es el sistema nervioso de cualquier red de comunicaciones moderna, y dentro de este ámbito, el cable UTP Cat 6 se ha consolidado como una solución robusta y eficiente para soportar las demandas crecientes de transmisión de datos. Este artículo explora en profundidad las características, beneficios y aplicaciones de este tipo de cableado, desglosando su importancia desde los componentes individuales hasta su rol integral en un canal de comunicaciones completo.
La Esencia del Cable UTP Cat 6: Construcción y Materiales
En el corazón de un sistema de cableado estructurado de alta calidad se encuentra el propio cable. El cable UTP Cat 6, como el modelo BDN certificado por UL, se distingue por su construcción y los materiales empleados. La designación "UTP" significa "Unshielded Twisted Pair" o Par Trenzado No Blindado, lo que indica que los pares de conductores están trenzados para reducir la interferencia electromagnética y la diafonía, pero sin una capa de blindaje adicional. Esta configuración es una de las más comunes y rentables para muchas aplicaciones de red.
La especificación "Cat 6" se refiere a la categoría de rendimiento del cable, definida por estándares internacionales como ANSI/TIA-568. Esta categoría garantiza un rendimiento superior en comparación con sus predecesores, como Cat 5e. Específicamente, el cable UTP Cat 6 está diseñado para soportar frecuencias de hasta 250 MHz, lo que se traduce en velocidades de transmisión de datos significativamente más altas, típicamente hasta 1 Gigabit por segundo (Gbps) y, en ciertas condiciones, hasta 10 Gbps en distancias más cortas.
Un componente crucial en la calidad del cable UTP Cat 6 es el material del conductor. Los cables de alta gama, como el que se menciona con "100% CU" (cobre), utilizan cobre recocido rígido como conductor. El cobre es preferido por su excelente conductividad eléctrica, lo que minimiza la pérdida de señal y asegura una transmisión de datos más confiable. La pureza del cobre es fundamental; un 100% de cobre asegura que no se utilizan aleaciones o materiales menos conductores que puedan degradar el rendimiento.
Especificaciones Técnicas Clave del Cable UTP Cat 6
Profundizando en las especificaciones técnicas, el cable UTP Cat 6 23 AWG (American Wire Gauge) es una medida estándar para el grosor del conductor. Un número AWG más bajo indica un conductor más grueso, lo que generalmente se asocia con menor resistencia y mejor rendimiento, especialmente en cables de mayor longitud. El calibre 23 AWG es común para Cat 6 y ofrece un buen equilibrio entre rendimiento y flexibilidad.

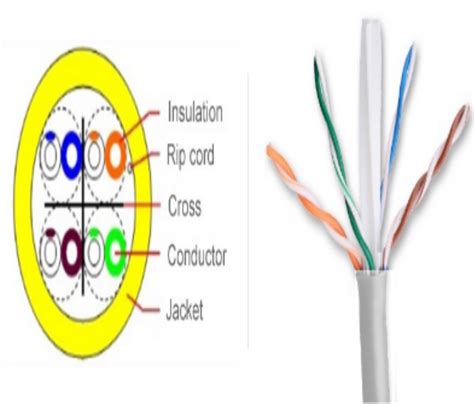

La formación del cable consiste en 8 conductores aislados, organizados en 4 pares trenzados. El trenzado de los pares es una técnica de ingeniería que reduce la interferencia electromagnética (EMI) y la diafonía (crosstalk) entre los pares de conductores adyacentes. La cantidad de giros por pulgada varía entre los pares y está específicamente diseñada para optimizar la cancelación de ruido.
El aislamiento de los conductores, típicamente de polietileno, y la cubierta exterior, clasificada como CM (Communications Multipurpose), son esenciales para la seguridad y el rendimiento. La clasificación CM indica que el cable es adecuado para uso en conductos verticales dentro de edificios, cumpliendo con normativas de seguridad contra incendios.
Las especificaciones de rendimiento incluyen:
- Impedancia característica: Para Cat 6, esta es de 100 ohmios (Ω) ± 15 % a 250 MHz. La impedancia es una medida de la oposición al flujo de corriente alterna y debe ser consistente a lo largo del cable para evitar la reflexión de la señal.
- Resistencia conductor: Se refiere a la resistencia eléctrica del cobre. Una baja resistencia es deseable para minimizar la pérdida de señal.
- Resistencia de aislamiento: Mide la resistencia entre los conductores y el aislamiento. Una alta resistencia de aislamiento es crucial para prevenir fugas de corriente y asegurar la integridad de la señal.
- Máxima resistencia a la tracción de carga: Indica la fuerza máxima que el cable puede soportar antes de que los conductores se rompan. Un valor de 10 kg es una especificación de ingeniería para asegurar la durabilidad durante la instalación.
- Temperatura de funcionamiento: El rango de -20 °C a 70 °C asegura que el cable pueda operar de manera confiable en diversas condiciones ambientales.
- Radio de curvatura mínimo: Un radio de curvatura de 60 mm es importante para evitar dañar el cable durante la instalación, especialmente en espacios reducidos.
El Rol del Cable UTP Cat 6 en un Canal de Cableado Estructurado

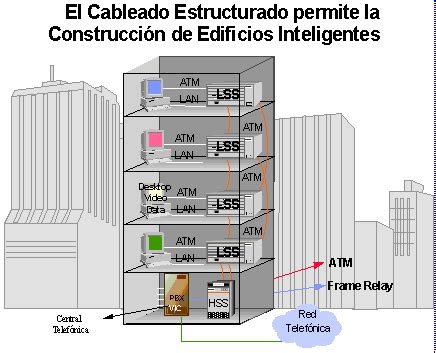

El cable UTP Cat 6 no opera de forma aislada; es el componente fundamental de un canal completo de cableado estructurado. Un canal de cableado estructurado es un sistema integral que incluye no solo el cableado horizontal (desde el patch panel hasta la toma de datos en el escritorio), sino también el cableado vertical (backbone), los paneles de parcheo, los conectores, las tomas de datos y los equipos de red.
El cable BDN, por ejemplo, se posiciona como un "parte fundamental de un canal completo de cableado estructurado". Esto significa que su rendimiento y calidad influyen directamente en el rendimiento general de la red. La utilización de un estándar de fabricación que asegura toda la producción con un "estándar de alta categoría" es vital. Esto garantiza que cada metro de cable cumpla con las especificaciones de rendimiento, minimizando los puntos débiles en la red.
La elección de un cable UTP Cat 6 certificado por UL y que cumple con los códigos y estándares ANSI/TIA T568 es una garantía de calidad y cumplimiento normativo. Las certificaciones como UL (Underwriters Laboratories) aseguran que el producto ha sido sometido a pruebas rigurosas de seguridad y rendimiento. Los estándares ANSI/TIA T568 proporcionan un marco para el diseño e instalación de sistemas de cableado de telecomunicaciones, asegurando la interoperabilidad y el rendimiento predecible.
Beneficios del Cableado Estructurado UTP Cat 6
La adopción del cableado estructurado UTP Cat 6 ofrece una serie de beneficios tangibles para las organizaciones:
- Mayor Velocidad y Ancho de Banda: Soporta velocidades de 1 Gbps y potencialmente 10 Gbps, lo que es crucial para aplicaciones que demandan alto rendimiento como la transmisión de video de alta definición, videoconferencias, virtualización y el uso intensivo de la nube.
- Reducción de Costos a Largo Plazo: Aunque la inversión inicial puede ser mayor que con categorías inferiores, la durabilidad, el menor número de problemas y la capacidad de soportar futuras tecnologías reducen los costos de mantenimiento y actualización a largo plazo.
- Mejor Disponibilidad de Canalizaciones: El cable BDN, al otorgar un "mejor rendimiento con diámetros mucho menores", permite que las canalizaciones tengan "mejor disponibilidad". Esto significa que se puede instalar más cableado en los mismos conductos, lo que es especialmente valioso en edificios antiguos o en instalaciones donde el espacio es limitado. Un diámetro menor también facilita la manipulación y tendido del cable.
- Fiabilidad y Reducción de Errores: El diseño de pares trenzados y la calidad de los materiales minimizan la interferencia, lo que resulta en una menor tasa de errores de transmisión y una red más confiable.
- Escalabilidad: Un sistema de cableado estructurado bien diseñado con Cat 6 proporciona una base sólida para futuras expansiones y actualizaciones tecnológicas. Permite añadir nuevos dispositivos y servicios sin necesidad de reemplazar toda la infraestructura de cableado.
- Organización y Gestión Simplificada: El cableado estructurado, por su naturaleza, promueve una organización lógica de los puntos de red, lo que facilita la localización de fallos, la reconfiguración de la red y la gestión general del sistema.
certificacion de cable utp cat 6a
Consideraciones de Instalación y Mantenimiento
La instalación correcta del cable UTP Cat 6 es tan importante como la calidad del propio cable. Las buenas prácticas de instalación incluyen:
- Evitar el Exceso de Tensión: No estirar el cable más allá de su resistencia a la tracción máxima.
- Respetar el Radio de Curvatura Mínimo: Doblar el cable suavemente para evitar dañar los conductores internos y la integridad del trenzado.
- Minimizar el Desenrollado del Trenzado: Mantener los pares trenzados lo más juntos posible hasta el punto de terminación (conector o panel de parcheo) para preservar su efectividad en la cancelación de ruido.
- Separación de Fuentes de Interferencia: Mantener el cableado Cat 6 alejado de fuentes de EMI, como cables de alimentación eléctrica, motores y luces fluorescentes. La norma TIA recomienda distancias mínimas de separación.
- Uso de Herramientas Adecuadas: Utilizar herramientas de crimpado y terminación específicas para cables Cat 6 para asegurar conexiones firmes y fiables.
El mantenimiento regular, incluyendo pruebas periódicas de certificación con un fluke tester o similar, es fundamental para asegurar que el cableado sigue cumpliendo con los estándares de rendimiento a lo largo del tiempo. Las pruebas verifican parámetros como la pérdida de inserción, la diafonía (NEXT y FEXT), la pérdida de retorno y el retardo de propagación.
Aplicaciones del Cableado UTP Cat 6
El cableado estructurado UTP Cat 6 es la opción preferida para una amplia gama de aplicaciones en entornos corporativos, educativos, de salud y de centros de datos:
- Redes de Área Local (LAN): Es el estándar de facto para la conexión de estaciones de trabajo, impresoras, teléfonos IP y otros dispositivos en redes empresariales.
- Sistemas de Voz sobre IP (VoIP): La alta velocidad y la fiabilidad del Cat 6 aseguran una calidad de voz clara y sin interrupciones.
- Transmisión de Video de Alta Definición: Soporta la transmisión de señales de video IP para sistemas de vigilancia, señalización digital y videoconferencias.
- Redes de Fibra Óptica (Backbone): Aunque la fibra óptica es común para las troncales de alta velocidad, el Cat 6 se utiliza a menudo para la conexión de los equipos finales a las troncales de fibra.
- Redes Inalámbricas (Wi-Fi): Los puntos de acceso Wi-Fi de alta densidad y rendimiento requieren conexiones cableadas robustas, y el Cat 6 proporciona la capacidad necesaria.
- Sistemas de Automatización de Edificios: Cada vez más, los sistemas de control de iluminación, climatización y seguridad se basan en redes IP, y el Cat 6 es ideal para esta infraestructura.
La capacidad de un cable UTP Cat 6 de 100% cobre, certificado UL y que cumple con los estándares de la industria, como el modelo BDN, proporciona una base sólida y confiable para las operaciones de red modernas, asegurando la eficiencia, la escalabilidad y la longevidad de la infraestructura de comunicaciones. La inversión en un cableado de alta calidad es una decisión estratégica que impacta directamente en la productividad y el rendimiento operativo de cualquier organización.
