La medición precisa de las características eléctricas de los cables coaxiales, especialmente a altas frecuencias, es una tarea que exige una atención meticulosa a los detalles. A menudo, los valores obtenidos pueden ser engañosos, llevando a interpretaciones erróneas y a la selección de componentes inadecuados para un sistema de transmisión. Este artículo profundiza en los métodos y consideraciones esenciales para calcular la frecuencia de reflexión en cables coaxiales, abordando los desafíos inherentes y proporcionando directrices para obtener resultados fiables.
La Importancia de la Calibración y el Entorno de Medición
Las mediciones eléctricas, particularmente aquellas realizadas en el dominio de las altas frecuencias, están intrínsecamente ligadas a las condiciones del entorno y al estado del equipo de medición. Un instrumento, por muy calibrado que esté, requiere un tiempo de estabilización para alcanzar su precisión óptima. Se recomienda encender el equipo al menos 20 minutos antes de iniciar cualquier medición. Asimismo, el ambiente de prueba debe cumplir con especificaciones rigurosas: una temperatura controlada de aproximadamente 20°C y una humedad relativa inferior al 45%, tal como lo estipula la norma ISA-TR52.00.01, son fundamentales para minimizar las variables externas que podrían afectar la exactitud de los resultados.
Atenuación y la Elección de la Longitud de Muestra Adecuada
Al medir la atenuación de un cable coaxial, la longitud de la muestra bajo examen juega un papel crucial. El objetivo es que la atenuación de la muestra sitúe el valor medido dentro del rango operativo ideal del instrumento, generalmente entre -5 dB y -30 dB. Este rango se considera óptimo porque se aleja de los extremos de 0 dB (donde el ruido de fondo puede enmascarar la señal) y de valores excesivamente altos que podrían saturar el instrumento o quedar cubiertos por el propio ruido.
La diferencia entre una medición con un error visible y una con un error sutil pero significativo radica en la cercanía al cero. Mientras que un error evidente obliga a tomar precauciones, los errores cercanos a cero pueden pasar desapercibidos, alterando drásticamente la medición o haciéndola completamente inválida. Estos errores no deseados provienen de múltiples fuentes: las pérdidas inherentes a las conexiones (que pueden llegar hasta 0.3 dB para conectores no profesionales), la atenuación debida a la Pérdida de Retorno (RL) de los propios conectores, y la incertidumbre intrínseca del instrumento de medición. Esta última puede variar desde 0.2 dB para equipos profesionales de alta gama, hasta 0.7 dB para dispositivos semiprofesionales, y alcanzar hasta 1 dB en equipos de uso aficionado.
La suma de estas fuentes de error, cuyo valor total es desconocido y altamente variable, puede contaminar significativamente la medición de la atenuación del cable. Para mitigar este efecto, es imperativo que la longitud de la muestra sea suficiente para que la atenuación esperada sea considerablemente mayor que la suma de estos errores. Por ejemplo, al medir un cable a 10 MHz con una atenuación esperada de 1.0 dB/100m, es recomendable utilizar un tramo de 500 metros. Esto llevaría la lectura a -5 dB. En este escenario, un error hipotético introducido de 0.3 dB (compuesto por 0.1 dB del instrumento y 0.2 dB de las conexiones) representaría solo un 6% del valor medido. En contraste, si la misma medición se realizara sobre un tramo de solo 100 metros, este mismo error del 0.3 dB constituiría un 30% del valor medido, introduciendo una distorsión considerable.
Por otro lado, la medición de la atenuación a frecuencias excesivamente altas, superando los 500 metros de longitud, resultaría en valores que caen más allá del rango de -80 dB. En estas condiciones, el ruido de fondo del instrumento impediría cualquier medición fiable.
La calidad del instrumento de medición es un factor determinante. Un instrumento no profesional con una incertidumbre de 0.5 dB, aplicado a una medición de 10 MHz/100m, resultaría en un error del 70%. Sin embargo, si se utiliza una longitud de cable que lleve la medición a -5 dB, este error relativo se reduciría al 14%.
Pruebas de Funcionalidad y Mantenimiento de Conexiones

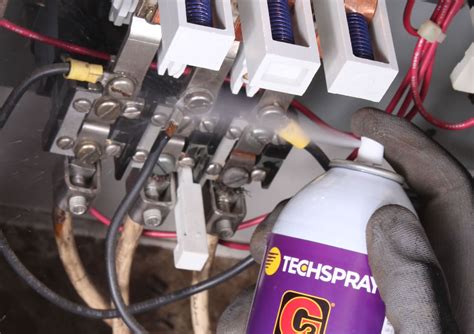

Las pruebas de funcionalidad de los cables coaxiales a menudo se realizan en banda ancha. Para asegurar la integridad de las mediciones, es fundamental mantener las conexiones en un estado óptimo. La limpieza regular de los conectores con productos adecuados, como el alcohol isopropílico, es una práctica recomendada. Es crucial evitar el contacto directo de las manos descubiertas con las superficies de conexión, ya que el sudor puede inducir oxidación y actuar como un aislante, degradando el rendimiento eléctrico. En este sentido, la adopción de guantes especiales durante el ensamblaje de conectores se ha vuelto una práctica cada vez más común.
Antes de cada medición, el instrumento debe ser reiniciado utilizando su kit de calibración, aplicado directamente en sus puertos o en los terminales de los cables de lanzamiento. Al ensamblar los conectores, se debe minimizar el contacto directo con las partes metálicas del cable y de los propios conectores. Además, para asegurar un contacto macho-hembra lo más constante y uniforme posible, los conectores deben ser apretados con una llave dinamométrica.
Un error común y perjudicial es intentar extrapolar la atenuación medida en una longitud de cable extremadamente corta a una referencia de 100 metros. Si bien esta práctica puede ofrecer una indicación rudimentaria de la funcionalidad general del cable, no es una medida de referencia válida. Consideremos, por ejemplo, la medición de la atenuación de un cable como el Hyperflex 13, que presenta una pérdida de 3.6 dB/100 m a 144 MHz. Si se mide un tramo de 15 metros, en condiciones ideales se esperaría una atenuación de 0.56 dB (calculado como 3.6 dB/100 m * 15 m). Sin embargo, el valor medido raramente coincidirá con esta cifra debido a la suma de las pérdidas de conexión y el error del instrumento. Si utilizamos un instrumento de medición económico con un error hipotético de 0.4 dB, el instrumento podría mostrar una lectura de 0.96 dB (0.56 dB + 0.4 dB). Al aplicar el procedimiento inverso para calcular la atenuación por 100 metros (0.96 dB / 15 m * 100 m), se obtendría un valor de 6.4 dB/100m, casi el doble de la atenuación efectiva del cable. Este error se magnifica porque el error de 0.4 dB se multiplicó por un factor de aproximadamente 7 (la relación entre la longitud de referencia y la longitud medida). El mismo error de 0.4 dB tendría consecuencias mucho menores y sería insignificante en una sección de 100 metros o más.
Consideraciones Adicionales para Mediciones Precisas
Cuando se realizan mediciones fuera de un entorno de laboratorio controlado, es prudente verificar la temperatura del cable bajo prueba, ya que esta influye directamente en la atenuación. A diferencia de la atenuación, la impedancia característica y la Pérdida de Retorno son, en teoría, independientes de la longitud del cable. Por lo tanto, estas mediciones pueden realizarse en cualquier sección del cable. No obstante, para cables con atenuación muy baja, es preferible utilizar secciones de longitud considerable para obtener resultados más representativos.
Las conexiones, especialmente las tomas de tierra y el apriete de los conectores, desempeñan un papel vital. Conexiones imperfectas pueden generar desajustes de impedancia, resultando en ondas reflejadas que distorsionan la medición. Estos desajustes son más pronunciados y "visibles" para el instrumento de medición cuanto menor es la atenuación del cable.
Recomendaciones Específicas para Mediciones de Alta Precisión
- Instrumentación: Para tareas que van más allá de lo elemental, se han desarrollado Analizadores de Red Vectorial (VNA) económicos. Sin embargo, para obtener resultados profesionales, los técnicos de laboratorio deben asistir a cursos de formación específicos impartidos por los fabricantes y distribuidores de equipos de medición.
- Temperatura: Realizar las pruebas a una temperatura ambiente controlada, idealmente entre 20°C y 24°C.
- Conectores: Utilizar estrictamente conectores de tipo "N" conectados directamente al instrumento. Los conectores UHF (PL) son un compromiso inaceptable para mediciones de alta precisión.
- Calibración: Antes de cada medición, calibrar los tres parámetros fundamentales: Atenuación, Pérdida de Retorno y Constancia de Impedancia, restableciendo los valores de referencia.
- Manejo del Cable: Por razones de practicidad, los fabricantes a menudo realizan pruebas directamente en el cable enrollado en su bobina o empaque. Si bien esto puede resultar en ligeros empeoramientos de la atenuación dentro de niveles aceptables, la condición óptima para la medición es desenrollar el cable en el suelo, evitando pisarlo o formar nudos. Los nudos representan un daño severo e irreparable para la estructura del cable, invalidando cualquier resultado de medición. El desenrollado correcto implica colocar el antebrazo en el centro de la madeja y desenrollar el cable en línea recta.

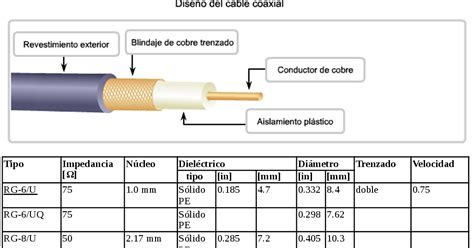

Como Instalar Conector Coaxial / Ponchar Cable RG6 - Tutorial -
Los cables ultraflexibles están diseñados para maximizar la flexibilidad sin comprometer la atenuación. Sin embargo, esta flexibilidad los hace más susceptibles a daños si se manejan incorrectamente. Son herramientas especializadas, al igual que los diferentes tipos de automóviles (descapotables, camionetas, SUVs, coupés), cada uno con roles y aplicaciones específicas.
Publicación y Verificación de Resultados de Mediciones
En el contexto de la publicación de resultados de pruebas de cables coaxiales, el editor o responsable del artículo debe adherirse a ciertas normativas legales y éticas. El titular de la marca registrada del producto sometido a medición debe ser informado previamente sobre el lugar y la fecha de la prueba. Este tiene el derecho de presenciar la prueba e incluso de repetirla utilizando su propio equipo como contraprueba.
Es indispensable declarar el modelo, marca y número de serie del equipo de medición utilizado, junto con la fecha de un certificado de calibración válido emitido por un laboratorio acreditado (por ejemplo, TUV, Accredia, IMQ).
Ejemplo Ilustrativo de Pérdida de Retorno y Atenuación
Consideremos dos líneas de transmisión con la misma imperfección en la impedancia, resultando en una Pérdida de Retorno (RL) de 12 dB. La primera línea tiene una atenuación de inserción de 5 dB, y la segunda de 10 dB. En el caso de la primera línea, la RL medida en el transmisor será de aproximadamente 17 dB (RL medida = RL inherente + Atenuación). Para la segunda línea, la RL medida será de 22 dB. Esto demuestra cómo la atenuación del cable puede enmascarar o realzar la pérdida de retorno aparente.
La Necesidad de Datos Específicos de Atenuación
Frecuentemente, las fichas técnicas de los cables coaxiales no proporcionan datos de atenuación para la frecuencia específica requerida por el usuario. Cuando se necesita comparar la atenuación de dos cables o simplemente conocerla a una frecuencia particular, es común encontrar que la información deseada no está disponible. En los gráficos que muestran la atenuación en función de la frecuencia, a menudo se utilizan escalas logarítmicas, presentando la curva como una línea recta. El valor obtenido experimentalmente, por ejemplo, 30.33 dB/100m, puede concordar con el valor de referencia de la tabla (30.51 dB/100m) con una diferencia mínima, inferior al 0.6%. Al aplicar este procedimiento a diversos cables coaxiales, se observa que el factor "B" (relacionado con la pendiente de la curva logarítmica) tiende a ser constante, alrededor de 0.5, lo que sugiere una relación de raíz cuadrada en la dependencia de la atenuación con otros parámetros del cable.
