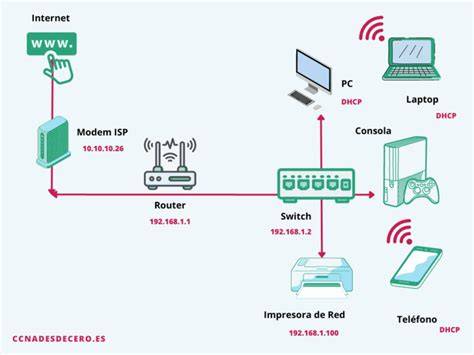

En el entramado de nuestra vida moderna, la conexión es fundamental. Ya sea en la comodidad de nuestro hogar o en la dinámica de un entorno de oficina, las redes informáticas son el motor que impulsa la comunicación y el acceso a la información. En el corazón de estas redes, encontramos una tecnología omnipresente pero a menudo subestimada: Ethernet. Esta tecnología, que se remonta a la década de 1970, permite la interconexión de dispositivos a través de cables, creando redes de área local (LAN) y conectando estas a redes de área amplia (WAN). En su esencia más práctica, Ethernet es la conexión alámbrica que permite a nuestros ordenadores, routers, NAS y otros dispositivos comunicarse entre sí y acceder a Internet.
La principal función de Ethernet es la transmisión eficiente de paquetes de datos a través de un cable. Esta transmisión puede ser para compartir información entre dispositivos físicamente cercanos, como un ordenador conectado a un router, o para extender la conectividad a Internet. A diferencia de las redes inalámbricas (WLAN), que dependen de protocolos como el Wi-Fi, Ethernet ofrece ventajas significativas. Por lo general, las redes cableadas son intrínsecamente más seguras, ya que la naturaleza física del cableado dificulta su vulneración. Además, las conexiones Ethernet suelen ser más rápidas, con una transferencia de datos de mayor calidad y una mayor fiabilidad. Permiten una conexión sencilla entre diferentes máquinas dentro de una subred y, en muchos casos, presentan un coste más económico en comparación con soluciones inalámbricas avanzadas.
La Evolución de los Cables Ethernet: De Cat 3 a Cat 8
Si bien el término "Ethernet" se refiere a la tecnología en sí, cuando hablamos de "tipos de Ethernet", nos referimos comúnmente a los cables que transportan estos datos, también conocidos como cables RJ45. Estos cables han evolucionado considerablemente a lo largo de los años, ofreciendo distintas velocidades de transferencia, velocidades de descarga y frecuencias de red. La elección del cable adecuado es crucial, ya que la longitud del mismo puede influir en la pérdida de potencia y, por ende, en el rendimiento.

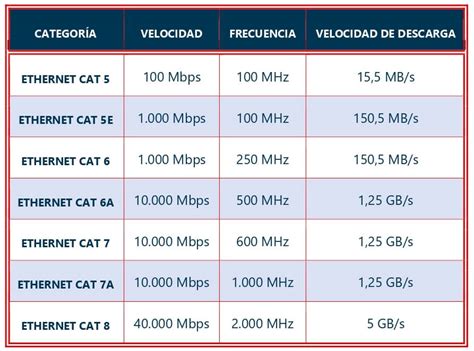

La clasificación de estos cables se realiza mediante categorías, designadas con "Cat" seguido de un número. Cada categoría representa un avance en términos de capacidad y rendimiento.
- Ethernet Cat 3: Surgió en la década de 1980, con un total de 8 cables y 3 vueltas por pie, capaz de manejar hasta 16 MHz. Fue popular para redes Ethernet de hasta 10 Mbps, pero hoy en día está obsoleto y limitado a equipos de telecomunicaciones.
- Ethernet Cat 4: Una ligera mejora sobre el Cat 3, con una potencia nominal de 20 MHz. Este estándar también quedó obsoleto rápidamente.
- Ethernet Cat 5: Con una clasificación de 100 MHz, soporta velocidades de hasta 100 Mbps de manera confiable, aunque puede manejar hasta 1 Gbps. Fue ampliamente utilizado en redes domésticas y de pequeñas oficinas.
- Ethernet Cat 5E (Enhanced): Una mejora del Cat 5, diseñado para reducir la diafonía (interferencia entre los pares de cables) y mejorar la capacidad de transmisión. Mantiene un ancho de banda de 100 MHz pero soporta velocidades de hasta 1 Gbps, siendo adecuado para redes gigabit y una opción popular para actualizaciones.
- Ethernet Cat 6: Establecido en 2002, este estándar está clasificado para 250 MHz. Puede manejar velocidades de datos de 10 Gbps en rangos más cortos (hasta 55 metros o 164 pies), ofreciendo mejor inmunidad al ruido y menor diafonía que el Cat 5e, lo que lo hace más adecuado para entornos con interferencias electromagnéticas (EMI).
- Ethernet Cat 6A (Augmented): Clasificado para 500 MHz, duplica el ancho de banda del Cat 6 y permite la transmisión de 10 Gbps a distancias de hasta 100 metros (332 pies). Los cables Cat 6A vienen tanto en versiones UTP como STP y son una opción preferida para centros de datos y aplicaciones que requieren alta velocidad en largas distancias. Es menos susceptible a la diafonía y a las interferencias externas.
- Ethernet Cat 7: Clasificado para 600 MHz, este cable siempre está blindado (S/FTP) y utiliza un nuevo conector llamado GG45, aunque es compatible con RJ45. Soporta velocidades de hasta 10 Gbps a distancias de hasta 100 metros, siendo adecuado para aplicaciones industriales y entornos con alta EMI.
- Ethernet Cat 7A: Con una frecuencia de hasta 1.000 MHz, soporta velocidades de 10 Gbps con una mayor capacidad de transmisión de datos.
- Ethernet Cat 8: Clasificado para 2.000 MHz, puede transmitir velocidades de datos de entre 25 y 40 Gbps, dependiendo de la distancia, hasta 30 metros (aproximadamente 100 pies). Estos cables están blindados y pueden utilizar el conector RJ45 estándar.
Identificando tu Cable Ethernet
Saber qué tipo de cable Ethernet estás utilizando es tan simple como observar la nomenclatura impresa en su cubierta de plástico. Generalmente, encontrarás letras impresas que indican la categoría a la que pertenece el cable. Al comprar un cable nuevo, esta información también estará claramente visible en el embalaje.
Más Allá del Par Trenzado: Otros Tipos de Cables de Red
Si bien los cables de par trenzado son los más comunes en redes Ethernet, existen otras tecnologías de cableado que cumplen funciones específicas en el mundo de las comunicaciones:
- Cable Coaxial: Compuesto por un conductor de cobre central rodeado por capas de aislamiento y blindaje, el cable coaxial es popular para transmitir señales de alta frecuencia. Es el cable que comúnmente utilizamos para la televisión por cable (CATV) y se utilizaba en las primeras redes informáticas. Su estructura concéntrica de conductor interno, aislante, blindaje y cubierta exterior le confiere resistencia a las interferencias.
- Cable de Fibra Óptica: Este tipo de cable es un medio de transmisión de datos de alta capacidad, utilizando pulsos de luz en lugar de señales eléctricas. Consta de uno o más hilos finos de vidrio o plástico (núcleo) rodeados por capas protectoras. La fibra óptica se divide en dos tipos principales:
- Fibra Monomodo (SMF): Posee un núcleo muy pequeño que permite que solo un modo de luz viaje, lo que resulta en una transmisión de datos a muy largas distancias (varios kilómetros) y altas velocidades. El cable OS2 es un ejemplo común.
- Fibra Multimodo (MMF): Tiene un núcleo más grande que permite que múltiples rayos de luz o modos viajen simultáneamente. Es adecuada para distancias más cortas (hasta 550 metros en redes 10G). Los cables OM1, OM2, OM3, OM4 y OM5 son ejemplos de fibra multimodo.
La capacidad de transmisión de la fibra óptica es significativamente mayor que la del cable de par trenzado, ofreciendo una seguridad física superior, ya que es muy difícil interceptar su señal sin acceso físico y especializado.
Conectores: La Clave de la Interconexión
Tan importantes como los propios cables son los conectores que permiten la conexión entre dispositivos.

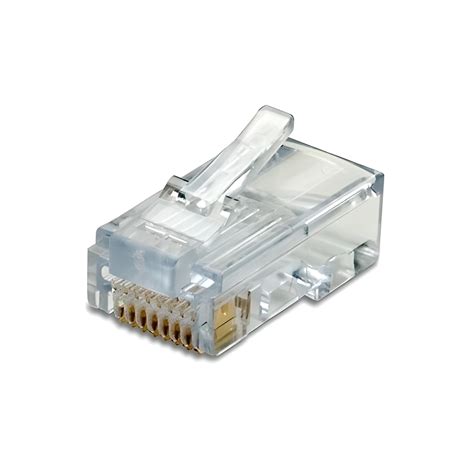

- Conectores RJ45 (Registered Jack 45): Son los conectores más utilizados en las redes de cables Ethernet. Son una evolución de los antiguos conectores RJ11 para cables telefónicos. Los conectores RJ45 son de tipo 8p8c (ocho posiciones, ocho contactos), donde los hilos del cable se insertan individualmente. Los contactos de alta calidad suelen estar chapados en oro para garantizar una conectividad fiable y resistente a la corrosión. Son compatibles con todas las categorías de cables Ethernet.
- Conectores de Fibra Óptica: Dada la naturaleza de la fibra óptica, existen varios tipos de conectores diseñados para asegurar una conexión precisa y proteger la frágil fibra:
- Conectores ST (Straight Tip): Uno de los conectores más antiguos, con un diseño de bayoneta que permite una conexión segura.
- Conectores SC (Subscriber Connector): Caracterizados por su forma cuadrada y mecanismo de bloqueo push-pull, son ampliamente utilizados para transferencia de datos y otras aplicaciones de fibra óptica.
- Conectores LC (Lucent Connector): Una actualización de los SC, son más pequeños y ofrecen un rendimiento más eficiente y mayor resistencia para aplicaciones de alta velocidad.
- Conectores MPO (Multi-fiber Push On): Diseñados para alta densidad, permiten conectar múltiples fibras en un solo casquillo, siendo ideales para aplicaciones de alta velocidad y alta densidad.
Blindaje y Tipos de Cableado: Protegiendo la Señal

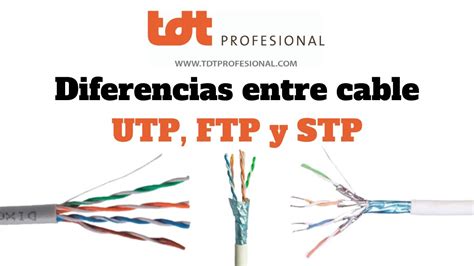

Además de la categoría, el tipo de blindaje de un cable de par trenzado es un factor importante a considerar, especialmente en entornos con alta interferencia electromagnética.
- UTP (Unshielded Twisted Pair - Par Trenzado No Apantallado): Es el tipo más común y económico, sin blindaje metálico. Adecuado para uso doméstico y oficinas con bajo nivel de interferencias.
- FTP (Foiled Twisted Pair - Par Trenzado con Pantalla Global): Incorpora una lámina protectora general que envuelve todos los pares trenzados, ofreciendo una capa adicional de protección contra EMI.
- STP (Shielded Twisted Pair - Par Trenzado Apantallado): Cada par de cables trenzados va recubierto por una malla conductora individual, además de un posible blindaje general. Ofrece una mayor protección contra interferencias.
- SFTP (Shielded Foiled Twisted Pair - Par Trenzado Blindado y Apantallado): Combina las protecciones del FTP y STP, con blindaje individual por par y un blindaje general, ofreciendo la máxima protección contra interferencias.
Estándares de Cableado: T568A y T568B
Dos normas básicas de cableado para cables de par trenzado son T568A y T568B. Estas normas especifican la disposición de los hilos en los conectores RJ45. La diferencia principal entre ambas es el intercambio de los pares naranja y verde. La elección entre una u otra suele depender de las normativas locales o las preferencias de la instalación, siendo importante mantener la coherencia dentro de una misma red.
La elección del tipo de cable de red adecuado es una decisión que impacta directamente en el rendimiento, la fiabilidad y la seguridad de una red. Desde las aplicaciones domésticas más sencillas hasta las infraestructuras empresariales más complejas, comprender las características y diferencias entre las diversas categorías y tipos de cables es fundamental para asegurar una conectividad óptima y preparar las redes para las crecientes demandas del futuro digital.
