La instalación de sistemas de seguridad electrónica y redes de datos a menudo nos presenta desafíos que parecen desafiar la lógica convencional. Uno de estos enigmas surge cuando consideramos la posibilidad de utilizar un cable UTP (Unshielded Twisted Pair), comúnmente empleado para transmisión de datos, para transportar corriente eléctrica de alto voltaje, como 220V. La pregunta fundamental que surge es si un cable UTP, diseñado principalmente para señales de datos, puede de manera segura y efectiva ser utilizado para alimentar equipos eléctricos, especialmente a distancias considerables. Este artículo explora las implicaciones técnicas, los riesgos inherentes y las alternativas viables para entender la viabilidad y las limitaciones de tal aplicación.
La Lógica Detrás de la Duda: Corriente, Voltaje y Resistencia

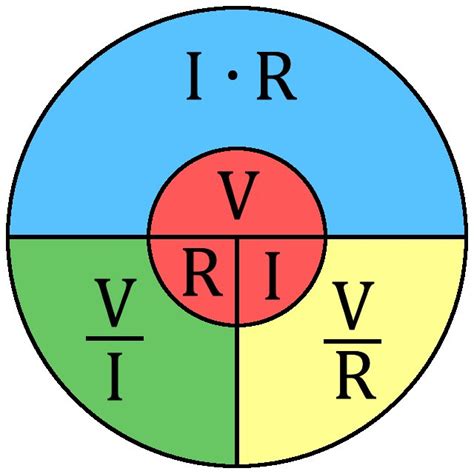

En el corazón de esta discusión se encuentra la ley de Ohm, que describe la relación fundamental entre voltaje, corriente y resistencia. Cuando se plantea la posibilidad de transportar 220V a través de un cable UTP para alimentar un transformador de 220V a 12V con una demanda de 3 Amperios, la primera reacción de muchos técnicos experimentados es de escepticismo. La corriente calculada, aproximadamente 163mA, parece insignificante. Sin embargo, la capacidad de un cable para manejar corriente no depende únicamente del voltaje o de la corriente calculada, sino de su resistencia eléctrica y de su capacidad para disipar el calor generado.
La resistencia de un conductor es un factor crítico. Un cable UTP, por su naturaleza y los materiales que utiliza, posee una resistencia eléctrica considerablemente mayor que la de cables diseñados específicamente para el transporte de energía. Esta resistencia, al ser atravesada por una corriente, genera calor (efecto Joule). Si la cantidad de calor generada excede la capacidad del cable para disiparlo, la temperatura del conductor aumenta, lo que puede llevar al recalentamiento, derretimiento del aislamiento e incluso a incendios.
La Batalla de los Materiales: Cobre Sólido vs. CCA
Un error grave y frecuente en la instalación de redes, especialmente en sistemas de seguridad electrónica, es la elección del material del conductor. El mercado actual está inundado de opciones económicas, y es fácil caer en la trampa del cable CCA (Copper Clad Aluminum) en lugar de cable 100% cobre. El CCA consiste en un núcleo de aluminio recubierto de cobre. Si bien puede parecer una alternativa viable, sus propiedades eléctricas son significativamente inferiores a las del cobre puro.
El aluminio tiene aproximadamente un 60% más de resistencia eléctrica que el cobre. Esto significa que, para la misma longitud y sección, un cable CCA generará más calor que uno de cobre puro cuando transporta corriente. Además, el aluminio es menos flexible, lo que puede dificultar la instalación y hacerlo más propenso a romperse. Cuando se pregunta si es seguro utilizar cable CCA en sistemas modernos, especialmente en aquellos que utilizan PoE (Power over Ethernet), la respuesta es alarmante. En cámaras IP que envían electricidad por el mismo cable de datos, la alta resistencia del aluminio provoca un calentamiento excesivo del cable.
Una forma sencilla de identificar el CCA es raspar el conductor con una navaja. Si debajo del recubrimiento de cobre se observa un color plateado, es probable que sea CCA. El cobre 100%, en contraste, mantendrá su color rojizo característico. Otra prueba empírica es acercar un encendedor al hilo de cobre; el cobre 100% se pondrá incandescente pero mantendrá su forma, mientras que el aluminio puede deformarse o derretirse más fácilmente. En términos de peso, una bobina de 305 metros de Cobre Sólido suele pesar entre 9 y 11 kg, una diferencia notable con respecto a las bobinas de CCA, que son considerablemente más ligeras.
Experiencias Anómalas y la Necesidad de Explicaciones
Existen relatos, como el mencionado en el foro, de situaciones donde cables de menor calibre, incluso UTP, han sido utilizados para transportar corrientes elevadas de 220V durante largos períodos sin aparente falla. Se describe el caso de un cable GPT N°16 transportando hasta 40A de 220VAC en conexiones de hasta 10 metros, sin recalentamiento ni incendios. Esta experiencia, que desafía la lógica y las normativas técnicas, genera interrogantes sobre las razones subyacentes de su funcionamiento.
Una posible explicación para el funcionamiento anómalo de estas instalaciones podría radicar en varios factores. Primero, la carga real que circulaba por el cable podría haber sido menor a la estimada, a pesar de la capacidad nominal del transformador. Segundo, la intermitencia del uso o la carga parcial del equipo conectado podrían haber limitado el tiempo de exposición a altas temperaturas. Tercero, las condiciones ambientales, como una excelente ventilación alrededor del cable, podrían haber contribuido a una disipación de calor más eficiente de lo esperado. Finalmente, en algunos casos, la suerte o la falta de un evento crítico (como un cortocircuito o una sobrecarga prolongada) pueden haber permitido que la instalación "funcionara" durante un tiempo. Sin embargo, estas son explicaciones que apuntan a la excepcionalidad y no a la norma técnica.
La Realidad Técnica: Normativas y Seguridad
Independientemente de las experiencias anómalas, la normativa técnica y las consideraciones de seguridad son primordiales. La recomendación técnica universal es utilizar cables diseñados para la tarea. Para transportar 220V, especialmente a distancias de 50 metros y con una carga significativa, se necesitarían cables de mayor calibre. Un cable GPT N°10 o, como mínimo, un N°12, o un cable TW N°8, serían opciones más adecuadas, junto con conectores y borneras que soporten la corriente requerida de manera segura.
La instalación en Sistemas de Seguridad Electrónica es un arte que combina la precisión técnica con la planificación estratégica. A menudo, invertimos grandes sumas en cámaras 4K, DVRs de última generación con inteligencia artificial y discos duros de alta capacidad. Sin embargo, olvidamos el componente más crítico: el sistema circulatorio de la seguridad electrónica, el cable UTP. Si te preguntas ¿Qué necesito para instalar unas cámaras de seguridad?, la respuesta va más allá de los equipos; necesitas una infraestructura de red sólida.
PoE y Alternativas de Alimentación por Cableado de Red
Es importante destacar que el envío de energía a través de cables de red ya es una realidad, pero bajo condiciones y estándares específicos. La tecnología PoE (Power over Ethernet) es un ejemplo claro. Bajo el estándar IEEE 802.3-2005, el PoE utiliza un voltaje de corriente directa (DC) de 48V y puede suministrar hasta 400 mA, dependiendo de la "clase" del dispositivo. Sin embargo, para que el PoE funcione, tanto el equipo de suministro como el equipo receptor deben ser compatibles con este estándar.
CONEXIÓN POE PARA ENLACE INTERNET
La idea de utilizar el cableado de red para alimentar equipos puede ser extendida, pero siempre considerando la corriente directa y la necesidad de compensar la caída de voltaje a lo largo de la distancia. Si se necesita suministrar, por ejemplo, 9V al final de un cable UTP de 50 metros, podría ser necesario enviar un voltaje ligeramente superior, como 11V, a la entrada para compensar la caída de tensión inherente al cable. Esto permite alimentar los equipos de manera más eficiente y, crucialmente, sin los riesgos asociados al transporte de 220V por un medio inadecuado.
La Peligrosidad Oculta
Más allá de la eficiencia y la normativa, el transporte de 220V a través de un cable UTP presenta un riesgo de seguridad eléctrica significativo. Un conector o cable mal aislado, o un punto de conexión defectuoso, podría exponer a cualquier persona que lo toque accidentalmente a una descarga eléctrica potencialmente peligrosa. Esta es una razón fundamental por la cual, desde una perspectiva de seguridad personal y profesional, esta práctica no es recomendable. La priorización de la seguridad debe ser un pilar en cualquier instalación eléctrica o de red.
Conclusión Parcial sobre la Viabilidad
Si bien la curiosidad por entender cómo funcionan instalaciones que parecen desafiar las leyes físicas es válida, la aplicación práctica de transportar 220V a través de un cable UTP para alimentar equipos es una práctica desaconsejada y peligrosa. Las normativas técnicas existen para garantizar la seguridad y la fiabilidad de las instalaciones. Utilizar cables de alta calidad, diseñados para el propósito específico, y seguir las directrices de seguridad es la única manera de asegurar un funcionamiento óptimo y, lo que es más importante, proteger la integridad de las personas y las propiedades. La tecnología PoE ofrece una alternativa viable y segura para la alimentación de dispositivos a través de cableado de red, pero siempre dentro de sus parámetros y estándares establecidos.
