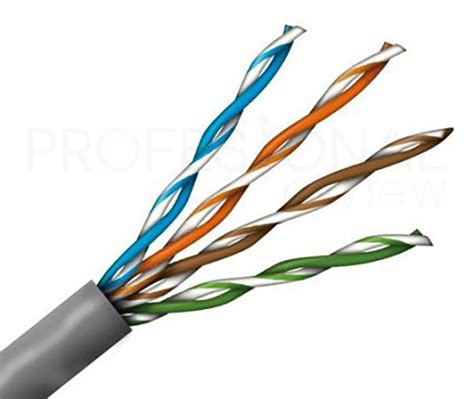

Un cable UTP (Unshielded Twisted Pair) es un componente fundamental en la infraestructura de redes modernas. Se trata de un tipo de cable de red compuesto por pares de hilos de cobre trenzados entre sí, diseñado para transmitir datos de manera estable y confiable. La elección del cable UTP adecuado es una decisión clave para garantizar la estabilidad y velocidad de tu conexión a Internet, un aspecto que, a pesar del auge del Wi-Fi, sigue siendo la columna vertebral del rendimiento en redes, ofreciendo mayor estabilidad, menor latencia y velocidades mucho más confiables.
Comprendiendo las Categorías de Cables UTP
Cada categoría de cable UTP define su capacidad de transmisión y la velocidad soportada, siendo un factor determinante en el rendimiento general de la red. El cable Ethernet Categoría 6, o simplemente Cat 6, representa una evolución significativa respecto a su predecesor, el Cat 5e. Mientras que el Cat 5e fue un estándar para Gigabit Ethernet (1000BASE-T), el Cat 6 eleva el listón, ofreciendo características de onda y especificaciones mejoradas para evitar la diafonía (crosstalk) y el ruido.
El estándar de cable Cat 6 se utiliza para 10BASE-T, 100BASE-TX y 1000BASE-TX (Gigabit Ethernet), alcanzando frecuencias de hasta 250 MHz en cada par y soportando velocidades de 1 Gbps. El cable contiene 4 pares de cable de cobre trenzado, al igual que los estándares de cables de cobre anteriores. Aunque la categoría 6 a veces se fabrica con cable 23 AWG, esto no es obligatorio; la especificación ANSI/TIA/EIA-568-B.2-1 aclara que el cable puede estar hecho entre 22 y 24 AWG, siempre que cumpla con todos los estándares de control indicados. Si los componentes de diferentes estándares de cables se mezclan, el rendimiento de la señal quedará limitado a la categoría que todas las partes cumplan.
La Importancia de la Longitud y la Instalación

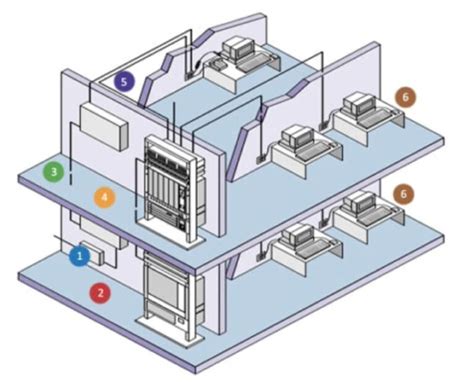

La distancia influye directamente en la calidad de la señal. La longitud máxima estándar para un enlace de cable UTP categoría 6 es de 100 metros. Superar esta distancia puede generar pérdida de señal y una menor velocidad de transmisión. Dentro de esta longitud total, el estándar de cableado EIA/TIA 568B especifica que el enlace permanente (el cableado principal que va desde el patch panel hasta el faceplate en la pared) no debe exceder los 90 metros de cable sólido. Los 10 metros restantes se reservan para los "patch cords" o cables de conexión que unen los equipos de red (como switches y routers) al patch panel, y los equipos de usuario (ordenadores, teléfonos IP) al faceplate.
Es crucial considerar si el cable estará expuesto a interferencias electromagnéticas, humedad o calor. El cable UTP, por su naturaleza no blindada, se basa en el trenzado de pares para reducir interferencias, lo que lo hace más económico y fácil de instalar en comparación con cables blindados (FTP, STP). Sin embargo, en entornos con alta densidad de cables o fuentes de ruido electromagnético, un cable UTP puede ser más susceptible a la diafonía.
La correcta instalación y mantenimiento de un cable UTP es fundamental para asegurar un rendimiento estable y prolongar su vida útil. Un cable UTP dañado suele manifestarse con pérdida de velocidad, desconexiones frecuentes o la imposibilidad de establecer conexión. También pueden observarse cortes, dobleces pronunciados o conectores RJ45 deteriorados. El radio de curvatura mínimo para un cable Cat 6 debe ser de al menos cuatro veces su diámetro exterior; el cable no debe estar retorcido o doblado con demasiada fuerza.
Diafonía (Crosstalk) y su Mitigación en Cat 6
Con la llegada de la categoría 6, apareció el fenómeno de diafonía (denominado en inglés "Crosstalk XT"). Este es un tipo de interferencia que se produce por acoplamiento electromagnético entre pares de hilos dentro del mismo cable. La señal de un par induce una señal en los otros pares, la cual se propaga en ambos sentidos y se mide en decibelios (dB). El Cat 6 posee características de onda y especificaciones diseñadas para minimizar estos efectos.
¿Cuándo Elegir un Cable Cat 6?
El cable Cat 6 ofrece una excelente relación precio-prestaciones y es una opción ideal en diversas situaciones:
- Redes Gigabit (1 Gbps) o Preparación para el Futuro: Aunque tu conexión actual sea de 100 Mbps, cada vez más routers, placas de red y switches son compatibles con 1 Gbps. Una instalación Cat 6 te prepara para aprovechar estas velocidades.
- Evitar Interferencias y Pérdidas en Largas Distancias: Gracias a su mayor aislamiento interno, el Cat 6 reduce la diafonía (crosstalk) y es menos susceptible al ruido electromagnético en comparación con categorías inferiores.
- Compatibilidad con Futuras Actualizaciones: Una instalación Cat 6 bien ejecutada puede tener una vida útil tecnológica de más de 10 años.
- Aprovechar 10 Gbps en Tramos Cortos: En tramos de hasta 55 metros, el Cat 6 puede soportar velocidades de 10 Gbps (10GBASE-T), lo cual es suficiente para muchas oficinas, departamentos, espacios de coworking y hogares modernos.
- Presupuesto Ajustado con Requisito de Calidad: El Cat 6 se presenta como la opción más balanceada entre costo, desempeño y vida útil en el mercado actual.
Consideraciones Adicionales: Calidad del Cable y Tipos de Conductor

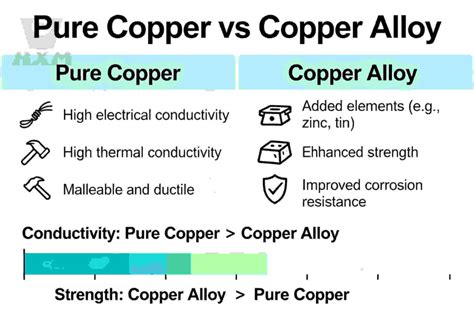

No todos los cables Cat 6 son iguales. Es fundamental tener en cuenta la calidad del cable, especialmente en lo que respecta al material conductor. El cable UTP categoría 6 100% cobre, con un calibre de 23 AWG, es ideal para uso interior en cableado general estructurado de comunicaciones. La diferencia entre cobre puro y aleaciones es significativa: el cobre puro ofrece una conductividad del 98%, mientras que una aleación puede reducirla al 61%. Elegir cables de cobre puro garantiza una transmisión de señal más eficiente y confiable.
La normativa técnica ANSI/TIA/EIA-568-C.2 especifica los estándares para la Categoría 6. En cuanto a los conductores, cada uno de los 8 hilos puede estar formado por un único hilo grueso (cable unifilar) o por varios hilos más finos (cable multifilar).
Patch Cords: Flexibilidad vs. Rigidez
Un punto a menudo pasado por alto es la construcción de los patch cords. Si bien los instaladores a veces utilizan cable sólido (obtenido de sobrantes del rollo de cableado horizontal) para fabricar patch cords en campo, esto genera un problema de flexibilidad. Los patch cords están diseñados para conexiones y desconexiones frecuentes de equipos como ordenadores o teléfonos IP. El cable sólido, al ser más rígido, pierde esta flexibilidad esencial y puede dañarse con el uso continuo.
La práctica recomendada, y alineada con el estándar EIA/TIA 568B, es adquirir patch cords fabricados de fábrica. Estos garantizan una atenuación baja y cumplen con las especificaciones técnicas. Además, el uso de patch cords de fábrica mantiene la garantía del fabricante y asegura un rendimiento óptimo. Para estas conexiones cortas y de alta movilidad, se prefiere el cable multifilar, que ofrece la flexibilidad necesaria.
Cableado para Exteriores: Resistencia y Durabilidad
Cuando la instalación de cable UTP categoría 6 se realiza en exteriores, es imperativo seleccionar un cable con una chaqueta que soporte las condiciones ambientales, como la temperatura y la exposición a los rayos solares. Existen en el mercado cables UTP categoría 6 diseñados específicamente para exteriores, que ofrecen mayor resistencia a la intemperie.
La Evolución hacia la Categoría 6A y Más Allá
Aunque el cable Cat 6 fue estandarizado en 2002, y tecnológicamente considerado obsoleto desde 2010 según algunas interpretaciones del estándar EIA/TIA 568B (que proyecta una vida útil tecnológica de 12 años), sigue siendo una opción viable y popular para muchas instalaciones. Sin embargo, para aplicaciones que demandan aún mayor rendimiento, existen categorías superiores.
La especificación ANSI/TIA/EIA-568-B.2-10 introdujo la "Categoría 6A" (Augmented Category 6), que opera a frecuencias de hasta 500 MHz (tanto para cables no blindados como blindados) y proporciona transferencias de hasta 10 Gbps (10GBASE-T). La Categoría 6A mitiga significativamente los efectos de la diafonía. Soporta una distancia máxima de 100 metros para 10/100/1000 BASE-T. Sin embargo, cuando se utiliza para 10GBASE-T, la longitud máxima del cable Cat 6A se reduce a 56 metros en un entorno de diafonía favorable, y a solo 37 metros en entornos hostiles con diafonía extraña. Por ello, se recomienda probar eléctricamente todos los cables Cat 6A utilizados para 10GBASE-T una vez instalados.
Para aquellos que buscan el máximo ancho de banda, la Categoría 7A (S/FTP) opera a 1000 MHz, ofreciendo un ancho de banda aún mayor, directamente proporcional a las aplicaciones que transitan sobre el cable.
Categorías cables de RED. CAT5, CAT6 ,CAT7 ¿Cuál elegir?
Conclusión Parcial: Inversión Inteligente en Conectividad
Invertir en cables UTP de calidad, como los de Categoría 6, es fundamental para garantizar una conexión a Internet estable, segura y duradera. Comprender las características, las limitaciones y las aplicaciones de cada categoría es esencial para tomar la decisión correcta y optimizar el rendimiento de tu red. Elegir el cable adecuado puede marcar una gran diferencia en el rendimiento y la estabilidad de tu red, asegurando que tus dispositivos modernos puedan aprovechar al máximo su potencial de velocidad.
Especificaciones Técnicas de un Cable UTP Categoría 6 Típico (Ejemplo Comercial):
- Marca: Atlanticswire
- Modelo: AWLBOXC6100CU
- Tipo de Cable: UTP
- Categoría: CAT6
- Color: Gris
- Soporta: 10BaseT, 100BaseTX, 155ATM, 622ATM, 1000BaseTX
- Capacidad Nominal: 14 pF/ft
- Velocidad de propagación nominal (PE): 65%
- Radio de curvatura mínimo: 60 mm
- Ratios de Flamabilidad: NEC tipo CM
- Resistencia DC: 28,6 Ohms/1000' (máx/5% máx)
- Temperatura de instalación: 0º - 60ºC (0º - 140ºF)
- Temperatura de operación: -20ºC - 60ºC
- Normativa Técnica: ANSI/TIA/EIA-568-C.2 Categoría 6.
