Cables UTP: Características y Usos Esenciales para Redes Modernas

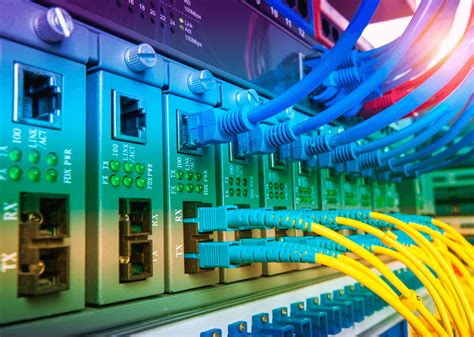

La infraestructura de telecomunicaciones, conocida como cableado estructurado, es el cimiento sobre el cual se construyen la mayoría de las redes informáticas y de comunicación actuales. En el corazón de esta infraestructura se encuentran los cables de cobre, con un enfoque particular en las diversas categorías de cable UTP (Unshielded Twisted Pair). Estos cables, que se componen de pares de hilos de cobre trenzados entre sí, están diseñados para transmitir datos de manera estable y confiable. La selección de la categoría de cable adecuada es un factor crítico para garantizar la eficiencia, el rendimiento y la longevidad de cualquier red. Comprender las características y los usos de cada categoría te permitirá tomar la decisión más informada al momento de diseñar, instalar o actualizar tu infraestructura de red.

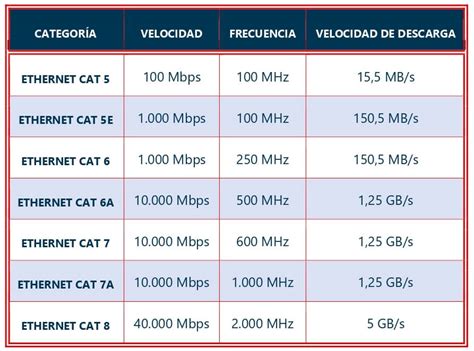

Evolución de las Categorías de Cable UTP: De Cat5 a Cat8

Los cables de cobre han experimentado una notable evolución, pasando por diversas categorías como Cat5, Cat5e, Cat6, Cat6a, Cat7 y Cat8. Cada una de estas categorías ha sido desarrollada para responder a las demandas crecientes de ancho de banda y velocidad de transmisión de datos. Esta progresión tecnológica ha permitido que las redes soporten aplicaciones cada vez más exigentes, desde la navegación web básica hasta la transmisión de video de alta definición y el funcionamiento de centros de datos complejos.

Cable Cat5: Los Inicios de la Conectividad Digital

El cable Cat5 representa una de las categorías más antiguas en el ámbito del cableado de red. Diseñado para soportar un ancho de banda de 100 MHz, este cable era capaz de alcanzar velocidades de transmisión de hasta 100 Mbps. En su momento, el Cat5 fue una solución ampliamente adoptada para redes domésticas y de pequeñas oficinas. Sin embargo, debido a sus limitaciones inherentes en cuanto a velocidad y capacidad de transmisión de datos, el Cat5 ha sido en gran medida reemplazado por versiones más avanzadas y eficientes en la mayoría de las implementaciones de red modernas.

Cat5e (Enhanced): Un Salto Hacia la Mejora

El Cat5e (enhanced) surgió como una mejora directa sobre su predecesor, el Cat5. Su diseño se centró en la reducción de la diafonía, que es la interferencia electromagnética que ocurre entre los pares de cables adyacentes dentro del mismo cable. Al mitigar esta interferencia, el Cat5e logró una mejora significativa en la capacidad de transmisión. A pesar de mantener un ancho de banda de 100 MHz, el Cat5e es capaz de soportar velocidades de hasta 1 Gbps, lo que lo hace perfectamente adecuado para redes gigabit. Esta capacidad lo ha convertido en una opción popular para una amplia gama de implementaciones de red que buscan un rendimiento mejorado sin la necesidad de una revisión completa de la infraestructura existente. Su relación costo-efectividad y su compatibilidad con equipos más antiguos lo mantienen relevante en ciertos escenarios.

Cable Cat6: Mayor Capacidad para Redes Exigentes

El Cat6 marca un avance considerable en términos de capacidad técnica y rendimiento. Este cable está diseñado para soportar un ancho de banda de hasta 250 MHz y puede alcanzar velocidades de hasta 10 Gbps, aunque esta velocidad máxima se limita a distancias cortas, típicamente hasta 55 metros. Una de las ventajas clave del Cat6 sobre el Cat5e es su mayor inmunidad al ruido y una diafonía significativamente menor. Estas características lo hacen una opción más robusta para entornos donde la presencia de interferencias electromagnéticas (EMI) es una preocupación, como oficinas con equipos electrónicos abundantes o instalaciones industriales.

Cable Cat6a (Augmented): Rendimiento de Alta Velocidad en Distancias Extensas

El Cat6a (augmented) representa una optimización del Cat6, duplicando efectivamente su ancho de banda a 500 MHz. Esta mejora en el ancho de banda permite la transmisión de datos a velocidades de 10 Gbps a través de distancias considerablemente mayores, alcanzando hasta 100 metros. Estas capacidades hacen del Cat6a la opción preferida para aplicaciones críticas que requieren una transmisión de datos de alta velocidad en largas distancias, como es el caso de los centros de datos, redes empresariales de gran envergadura y entornos de virtualización intensiva. El diseño mejorado del Cat6a, a menudo combinado con un blindaje más robusto (aunque sigue siendo una opción dentro de la familia UTP, existen variantes STP/FTP), lo hace menos susceptible a la diafonía y a las interferencias externas, garantizando una mayor integridad de la señal.

Cable Cat7: Blindaje Avanzado para Entornos Críticos

El Cat7 representa un salto cualitativo en el diseño de cables de red, especialmente en lo que respecta al blindaje. A diferencia de las categorías anteriores, el Cat7 utiliza un esquema de blindaje total por par (S/FTP - Shielded/Foiled Twisted Pair), donde cada par de cables está individualmente blindado y el conjunto de pares también puede estar cubierto por una malla general. Este nivel de blindaje reduce drásticamente la interferencia electromagnética (EMI) y la diafonía, ofreciendo una protección excepcional contra el ruido externo. Con un ancho de banda de 600 MHz, el Cat7 soporta velocidades de hasta 10 Gbps en distancias de hasta 100 metros, similar al Cat6a. Sin embargo, su superior capacidad de blindaje lo hace ideal para aplicaciones industriales, centros de datos de alta densidad y entornos donde la EMI es una preocupación crítica, como instalaciones cercanas a maquinaria pesada o equipos de alta potencia.

Factores Clave para la Selección del Cable UTP Adecuado

La elección del cable UTP idóneo para tu infraestructura de red no es una decisión trivial y depende de una confluencia de factores interrelacionados. Cada categoría de cable ofrece un conjunto único de capacidades, pero su idoneidad se ve modulada por las necesidades específicas de la red y las condiciones del entorno operativo.

1. Rendimiento Requerido: El primer y más importante factor a considerar es el nivel de rendimiento que la red debe ofrecer. ¿Se trata de una red doméstica con necesidades básicas de navegación e email, o es una red empresarial que maneja grandes volúmenes de datos, aplicaciones en la nube y videoconferencias de alta calidad? Los cables Cat5 y Cat5e siguen siendo adecuados para redes más básicas. Sin embargo, para aplicaciones que demandan mayor velocidad, menor latencia y mayor capacidad de transmisión, las opciones más avanzadas como Cat6, Cat6a y Cat7 se vuelven indispensables. Para aplicaciones empresariales, industriales y de alta demanda de datos, invertir en categorías superiores es una necesidad.

2. Longitud del Cable: La distancia que el cable debe cubrir es un factor limitante crucial. Cada categoría de cable tiene una longitud máxima estándar recomendada para mantener la integridad de la señal y alcanzar las velocidades de transmisión especificadas. Por ejemplo, la longitud máxima estándar para un cable UTP Cat5e o Cat6 es de 100 metros. Superar esta distancia sin el uso de repetidores o equipos de red adecuados puede generar una pérdida significativa de señal y una reducción notable en la velocidad de conexión. El Cat6a, con su capacidad de 10 Gbps hasta 100 metros, ofrece una ventaja considerable en despliegues de mayor envergadura.

3. Condiciones del Entorno: El entorno en el que se instalará el cableado juega un papel fundamental en la elección. Es esencial considerar si el cable estará expuesto a interferencias electromagnéticas (EMI), humedad, calor extremo o radiación UV. En entornos con alta EMI, como cerca de maquinaria industrial pesada, motores eléctricos o equipos de alta potencia, se recomiendan cables con mayor blindaje (como el Cat7) o, al menos, cables de categorías superiores (Cat6 y Cat6a) que ofrecen mejor inmunidad al ruido. Para instalaciones exteriores, es vital seleccionar cables con chaquetas diseñadas para resistir la radiación UV y las fluctuaciones de temperatura, como el Cable Trimerx UTP categoría 6 unifilar para uso exterior con chaqueta simple, cubierta de PVC resistente a la radiación UV. La humedad también puede ser un factor, y algunos cables están diseñados con materiales específicos para resistir la corrosión y la degradación en ambientes húmedos.

4. Presupuesto: Si bien la calidad y el rendimiento son primordiales, el presupuesto disponible también es una consideración práctica. Las categorías de cable más avanzadas, con mayor ancho de banda y mejor blindaje, suelen tener un costo por metro más elevado. Es importante encontrar un equilibrio entre el rendimiento deseado y el presupuesto, asegurándose de no comprometer la funcionalidad a largo plazo por un ahorro inicial.

5. Aplicaciones Específicas: Algunas aplicaciones tienen requisitos de red muy específicos. Por ejemplo, las redes que soportan Power over Ethernet (PoE) pueden requerir cables con mayor capacidad de disipación de calor y conductores de cobre de mayor calibre (como 23 AWG o 24 AWG) para evitar el sobrecalentamiento. Las aplicaciones de video de ultra alta definición, la realidad virtual o los juegos en línea de alto rendimiento se benefician enormemente de las velocidades y la baja latencia que ofrecen las categorías Cat6a y superiores.

Instalación y Mantenimiento: Pilares del Rendimiento

Independientemente de la categoría de cable UTP elegida, la correcta instalación y el mantenimiento continuo son fundamentales para asegurar un rendimiento estable y prolongar la vida útil de la infraestructura de red. Una instalación deficiente, que incluya dobleces pronunciados, aplastamientos del cable, terminaciones incorrectas o la falta de respeto a las distancias máximas, puede degradar significativamente la calidad de la señal, provocar pérdidas de datos y reducir la velocidad general de la red.

Los cables UTP dañados suelen manifestarse a través de síntomas claros, como una pérdida notable de velocidad de conexión, desconexiones frecuentes e intermitentes, o la imposibilidad total de establecer una conexión. A nivel físico, estos daños pueden incluir cortes visibles en el revestimiento del cable, dobleces pronunciados que comprometen la integridad del trenzado de los pares, o conectores RJ45 deteriorados o rotos.

La inversión en cables UTP de alta calidad, como los ofrecidos por marcas reconocidas, es esencial para garantizar una conexión a Internet estable, segura y duradera. Al elegir cables UTP de calidad, se apuesta por la fiabilidad, el respaldo y la confianza en la infraestructura de red.

Ejemplo de Cableado Específico: Cable Trimerx UTP Cat6 Exterior

Un ejemplo concreto de cableado especializado es el "Cable Trimerx UTP categoría 6 unifilar para uso exterior". Este cable está diseñado específicamente para entornos adversos. Su chaqueta exterior está fabricada con PVC resistente a la radiación UV, lo que lo protege de la degradación causada por la exposición prolongada al sol. Está destinado a la transmisión de voz y datos en redes de área local (LAN) y, a pesar de ser un cable de exterior, soporta frecuencias de hasta 350 MHz y velocidades de hasta 1000 Mbps (1 Gbps), lo que lo sitúa en un rango de rendimiento comparable al Cat6 estándar en términos de velocidad, pero con la durabilidad añadida para exteriores.

Sus especificaciones detallan:

• Marca: Trimerx
• Modelo: UTP Exterior
• Categoría: CAT6
• Formación: 8 conductores aislados, organizados en 4 pares trenzados.
• Conductor: Cobre recocido rígido (unifilar).
• Aislamiento: Poliéster.
• Chaqueta: PVC resistente a la radiación UV.
• Temperatura de funcionamiento: -20º C hasta 70ºC.
• Impedancia característica: 100 Ω ± 15 % (a 100 Mhz).
• Resistencia conductor: (No especificado el valor máximo, pero se indica un rango de temperatura para la resistencia).
• Resistencia de aislamiento: Mínimo 150 MΩ/Km.
• Desequilibrio de resistencias: (No especificado el valor máximo).

Este tipo de cable es ideal para tendidos que deban realizarse al exterior de edificios, entre construcciones, o en cualquier lugar donde el cable esté expuesto a los elementos.

Otro Ejemplo: Cable de Red NHTD Categoría 5E UTP

Otro ejemplo, enfocado en una categoría anterior pero con características específicas para exteriores, es el "Cable de red Categoría 5E UTP, marca NHTD". Este cable, aunque es Cat5e, está diseñado con una chaqueta exterior con clasificación UV, lo que le confiere resistencia para uso en exteriores. Cuenta con 4 pares y 8 conductores de cobre sólido de 24 AWG. Sus características incluyen:

• Ancho de banda: 350 MHz para aplicaciones de datos.
• Conductores: Cobre Sólido 24 AWG.
• Identificación de pares: Pares con rayas de colores para una fácil identificación.
• Estándares: Excede las normativas TIA/EIA-568-B.2, ISO/IEC 11801 y CAN/CSA-C22.2 No. 214.
• Chaqueta: Con clasificación UV para uso al aire libre.
• Certificación: Certificado ETL de 1000 pies (aproximadamente 305 metros).
• Presentación: Caja con rollo de 25 metros.

Aunque es Cat5e, su ancho de banda de 350 MHz es superior al estándar Cat5e (100 MHz), lo que sugiere un rendimiento mejorado dentro de su categoría, combinado con la durabilidad para exteriores.

En conclusión, comprender las diferencias entre las categorías de cables UTP, sus características técnicas y las condiciones de instalación es esencial para construir redes eficientes, fiables y preparadas para el futuro. Elegir el cable adecuado es una inversión directa en la calidad y el rendimiento de la comunicación digital.
