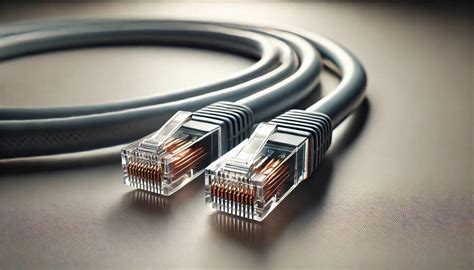

Los cables de red, también conocidos como cables RJ45 o simplemente cables Ethernet, son la columna vertebral de nuestras conexiones a Internet cableadas. Permiten una transmisión de datos a mayor velocidad que las conexiones Wi-Fi, conectando directamente nuestro router a dispositivos como ordenadores de sobremesa o NAS. Sin embargo, no todos los cables Ethernet son iguales; existen diversas categorías, cada una con especificaciones distintas de velocidad y frecuencia, lo que impacta directamente en el rendimiento de nuestra red.
La Importancia de Elegir el Cable Correcto
La elección del cable Ethernet adecuado es crucial para no desaprovechar la velocidad de Internet contratada. Imagina tener una conexión de 200 Mbps pero utilizar un cable limitado a 100 Mbps. Si bien el router recibirá toda la velocidad contratada, el cable no será capaz de transmitirla a los dispositivos conectados, resultando en un rendimiento subóptimo. La velocidad máxima que un cable puede soportar determina la eficiencia de la transferencia de datos.
Comprendiendo las Categorías de Cables Ethernet
La tabla a continuación detalla las principales características de las categorías de cables Ethernet más comunes:
| Categoría | Velocidad Máxima | Frecuencia | Velocidad de Descarga Estimada |
|---|---|---|---|
| Ethernet Cat 5 | 100 Mbps | 100 MHz | 15,5 MB/s |
| Ethernet Cat 5e | 1.000 Mbps (1 Gbps) | 100 MHz | 150,5 MB/s |
| Ethernet Cat 6 | 1.000 Mbps (1 Gbps) | 250 MHz | 150,5 MB/s |
| Ethernet Cat 6a | 10.000 Mbps (10 Gbps) | 500 MHz | 1.250 MB/s (1,25 GB/s) |
| Ethernet Cat 7 | 10.000 Mbps (10 Gbps) | 600 MHz | 1,25 GB/s |
| Ethernet Cat 7a | 10.000 Mbps (10 Gbps) | 1.000 MHz | 1,25 GB/s |
| Ethernet Cat 8 | 40.000 Mbps (40 Gbps) | 2.000 MHz | 5 GB/s |
La velocidad indica la máxima tasa de transferencia de datos que el cable puede manejar. La frecuencia, por su parte, define la "anchura de banda" de la red y su capacidad para manejar datos sin pérdidas significativas a lo largo del cable. A mayor frecuencia, generalmente mayor es la capacidad del cable para transmitir datos de manera eficiente y resistir interferencias. Es importante notar que la longitud del cable también influye en la pérdida de potencia de la señal; por normativa, ninguna categoría de cable Ethernet soporta tiradas de más de 100 metros.
Que son las Categorias de los Cables de Red Ethernet? - Review Cable Ethernet CAT8 Ugreen
Identificación y Apantallamiento de los Cables
La categoría de un cable Ethernet suele estar impresa directamente en su cubierta exterior de plástico. Al momento de la compra, esta información también se encuentra en el embalaje. Más allá de la categoría, otro aspecto crucial a considerar es el apantallamiento electromagnético. Este blindaje, ubicado bajo la cubierta exterior, protege los hilos de cobre internos de interferencias externas, mejorando la estabilidad y calidad de la transmisión.

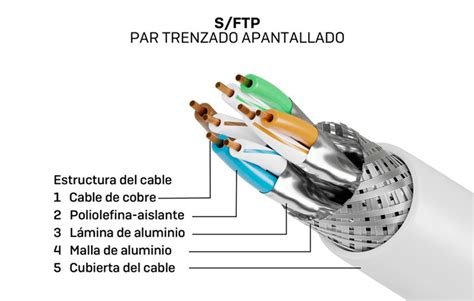

Existen diferentes tipos de apantallamiento:
- UTP (Unshielded Twisted Pair - Par trenzado no apantallado): Es el tipo más común y económico, sin blindaje adicional. Es perfectamente adecuado para uso doméstico, para conectar dispositivos directamente al router.
- FTP (Foiled Twisted Pair - Par trenzado con pantalla global): Similar al UTP, pero con una lámina metálica que envuelve todos los pares trenzados.
- STP (Shielded Twisted Pair - Par trenzado apantallado): Cada par de cables trenzados está recubierto individualmente por una malla conductora que actúa como pantalla contra interferencias y ruido eléctrico.
- SFTP (Shielded Foiled Twisted Pair - Par trenzado blindado y apantallado): Combina las protecciones del FTP y STP, ofreciendo el máximo nivel de blindaje. Los pares trenzados van recubiertos individualmente con malla protectora, y además, el conjunto de pares cuenta con un recubrimiento adicional.
Para la mayoría de los hogares, los cables de Categoría 5e o 6 son suficientes y a menudo vienen incluidos con los routers. Estos suelen ser de tipo UTP. Si la instalación de cables se realizará dentro de las paredes, donde pueden existir más fuentes de interferencia electromagnética, considerar cables con mayor apantallamiento (STP o SFTP) puede ser beneficioso. Asimismo, para redes con múltiples dispositivos transmitiendo datos simultáneamente, como la conexión de un ordenador y un NAS al router, cables de categorías superiores pueden ofrecer un mejor soporte.

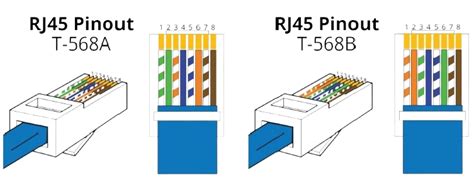

Estándares de Cableado: T568A y T568B
En las terminaciones de un cable de red, los hilos de colores deben estar ordenados según un estándar específico. Los dos estándares más utilizados son T568A y T568B, que definen la disposición de los ocho hilos dentro del conector RJ45.
La principal diferencia entre T568A y T568B radica en la posición de los pares de cables naranja y verde. Esta diferencia no es meramente estética, sino que afecta la compatibilidad y el funcionamiento de la red.
- Cable de Red Directo: Se utiliza para conectar dispositivos de diferente tipo, como un ordenador a un router o un switch. En un cable directo, el orden de los colores es idéntico en ambos extremos del cable. Esto significa que se aplica un único estándar de cableado: T568A a T568A, o T568B a T568B.
- Cable de Red Cruzado: Se emplea para conectar dispositivos del mismo tipo directamente entre sí, como dos ordenadores o dos switches. En un cable cruzado, un extremo del cable sigue el estándar T568A y el otro sigue el T568B. El cableado interno invierte las señales de transmisión y recepción, permitiendo la comunicación directa entre dispositivos similares.
Escenarios de Aplicación:
- Dos PCs conectadas directamente: Se necesita un cable cruzado (T568A a T568B) para que las señales de transmisión de una PC puedan ser recibidas por la otra.
- PC a Switch a PC: El switch actúa como intermediario y tiene un cruce interno. Por lo tanto, se utiliza un cable directo (T568A a T568A o T568B a T568B) para conectar la PC al switch.
- PC a Switch a Switch a PC: En este escenario, se combinan cables directos y cruzados. Se usa un cable directo para conectar una PC a un switch, un cable cruzado para conectar dos switches entre sí, y otro cable directo para conectar el segundo switch a la otra PC.
En la actualidad, el cable directo es considerablemente más popular debido a la prevalencia de dispositivos de red inteligentes que manejan automáticamente la necesidad de cruzar señales. Si tienes dudas sobre el tipo de cable que posees, puedes examinar el orden de los colores de los hilos dentro del conector RJ45 en ambos extremos. Si el orden es el mismo, es un cable directo; si es diferente, probablemente sea un cable cruzado o esté mal conectado.
En resumen, la selección del cable Ethernet adecuado, considerando su categoría, apantallamiento y el estándar de conexión (directo o cruzado), es fundamental para garantizar una red eficiente y de alto rendimiento. Elegir el cable correcto asegura que se aproveche al máximo la velocidad de Internet contratada y que la transmisión de datos sea estable y confiable.
