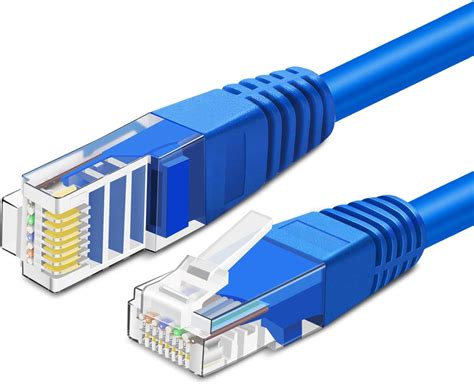

El cable de red, conocido técnicamente como cable Ethernet y conector RJ45, es la espina dorsal de la conectividad moderna, permitiendo la interconexión de una vasta gama de dispositivos en redes locales (LAN) y áreas más extensas (WAN). Aunque a menudo se da por sentado, la tecnología Ethernet y los componentes que la hacen posible poseen una rica historia y una complejidad técnica que merece ser explorada. Desde sus inicios en la década de 1970 hasta las sofisticadas categorías actuales, el cable de red ha evolucionado para satisfacer las crecientes demandas de velocidad, fiabilidad y ancho de banda.
Comprendiendo el Conector RJ-45 y su Origen
El conector RJ-45 es un componente esencial en las redes de comunicación modernas, permitiendo la interconexión de dispositivos a través de cables Ethernet. El término "RJ" proviene de "Registered Jack" (Jack Registrado), una nomenclatura establecida por la Comisión Federal de Comunicaciones (FCC) de Estados Unidos en 1976 para estandarizar las interfaces de telecomunicaciones. El conector RJ-45, específicamente, fue diseñado para aplicaciones de telecomunicaciones y redes de datos, permitiendo una conexión modular y estandarizada.
El conector RJ-45, también conocido como 8P8C (8 posiciones y 8 contactos), está diseñado para cables de par trenzado. Estos cables son la base de las redes Ethernet, y su capacidad para transmitir datos se ha categorizado a lo largo del tiempo para mejorar el rendimiento. Las categorías más comunes, como Cat 5, Cat 5e, Cat 6 y superiores, representan diferentes niveles de especificación técnica que influyen directamente en la velocidad y la fiabilidad de la conexión.
La Tecnología Ethernet: Conexión por Cable en la Era Digital
Ethernet es una tecnología muy presente en casa y en la oficina, pero todavía bastante desconocida. Permite conectar dispositivos en una red LAN o WAN por cable. Esta tecnología se empezó a desarrollar en 1970. En la práctica, Ethernet se puede describir como la conexión alámbrica (es decir, por cable) entre diferentes dispositivos que forman parte de una misma red local o para conectar estos a un área más amplia. Por ejemplo, cuando se conecta un ordenador por cable al router para que tenga acceso a internet, esto es una conexión Ethernet. Cuando se conecta este mismo router a un NAS, también es una conexión Ethernet. Para conectarse a internet a través de Ethernet, no solo se puede conectar a un router, también existen PLCs o incluso instalaciones específicas para cablear estas conexiones.
Su función principal es enviar paquetes de datos a través de un cable. Como ya se ha visto, estos datos pueden enviarse únicamente para compartir información entre dispositivos que están físicamente en el mismo lugar, pero también para conectarse a internet. Ethernet es una de las mejores opciones de conexión de red. Esto es gracias a que cuenta con algunas ventajas de las que no disponen las redes WLAN (Wireless Local Area Network), que utilizan protocolos de conexión inalámbricos, como el wifi:
- Seguridad: Por lo general, son redes más seguras ya que al usar cableado son más difíciles de vulnerar.
- Velocidad y Calidad: Las conexiones suelen ser más rápidas y la transferencia de datos es de mayor calidad.
- Simplicidad: Permite conectar de forma sencilla diferentes máquinas dentro de una subred.
- Costo: Suele tener un coste más económico.
¿Qué es Ethernet? | Ethernet en redes informáticas | Diferencias entre Internet e Ethernet
Tipos de Cables Ethernet: Un Espectro de Rendimiento
Aunque el concepto Ethernet hace referencia a una tecnología, cuando se habla de tipos de Ethernet normalmente se está haciendo mención a los cables que transportan estos datos. Es decir, los cables Ethernet, también conocidos como cables RJ45. Actualmente existen diversas categorías de cables Ethernet, cada una con especificaciones particulares en cuanto a velocidad de transmisión, velocidad de descarga y frecuencia (o potencia de la red). Es importante tener en cuenta que, cuanto más largo sea el cable, sufre una mayor pérdida de potencia.
Los cables de cobre, específicamente las categorías Cat5, Cat5e, Cat6, Cat6a, Cat7 y Cat8, han evolucionado para responder a las demandas crecientes de ancho de banda y velocidad de transmisión de datos. El cableado estructurado es la infraestructura de telecomunicaciones que forma la base de la mayoría de las redes informáticas y de comunicación. La elección de la categoría de cable adecuado es esencial para asegurar la eficiencia y el rendimiento de la red. Conocer estas diferencias te permitirá tomar la mejor decisión al momento de diseñar o actualizar tu infraestructura de red.
Aquí se presenta una tabla detallada de las categorías de cables Ethernet, incluyendo sus especificaciones clave:
| Categoría | Velocidad de Transferencia | Frecuencia (MHz) | Velocidad de Descarga (Aproximada) |
|---|---|---|---|
| Cat 5 | 100 Mbps | 100 MHz | 15,5 MB/s |
| Cat 5e | 1.000 Mbps (1 Gbps) | 100 MHz | 150,5 MB/s |
| Cat 6 | 1.000 Mbps (1 Gbps) | 250 MHz | 150,5 MB/s |
| Cat 6A | 10.000 Mbps (10 Gbps) | 500 MHz | 1.250 MB/s (1,25 GB/s) |
| Cat 7 | 10.000 Mbps (10 Gbps) | 600 MHz | 1,25 GB/s |
| Cat 7A | 10.000 Mbps (10 Gbps) | 1.000 MHz | 1,25 GB/s |
| Cat 8 | 40.000 Mbps (40 Gbps) | 2.000 MHz | 5 GB/s |
La velocidad determina la velocidad máxima soportada por cada cable. La frecuencia define la potencia de la red, y suele establecer su anchura y el rango de pérdida de datos a lo largo del cable.
Evolución de las Categorías de Cable Ethernet
Cable Cat 5: El Cat 5 es una categoría más antigua, soportando un ancho de banda de 100 MHz y velocidades de hasta 100 Mbps. Este cable fue ampliamente utilizado en redes de hogar y pequeñas oficinas, pero hoy en día ha sido reemplazado en gran medida por versiones más avanzadas debido a su limitación en velocidad y capacidad de transmisión.
El Cat 5e (enhanced): Es una mejora del Cat 5, diseñado para reducir la diafonía (interferencia entre los pares de cables) y mejorar la capacidad de transmisión. Con un ancho de banda de 100 MHz, el Cat 5e soporta velocidades de hasta 1 Gbps, haciéndolo adecuado para redes gigabit. Este cable es ampliamente utilizado en implementaciones de red que requieren un rendimiento mejorado sin necesidad de una infraestructura completamente nueva.
Cable Cat 6: El Cat 6 ofrece un salto significativo en términos de capacidad técnica, soportando un ancho de banda de 250 MHz y velocidades de hasta 10 Gbps en distancias cortas (hasta 55 metros). El Cat 6 también ofrece mejor inmunidad al ruido y menor diafonía en comparación con el Cat 5e, lo que lo hace más adecuado para entornos con interferencias electromagnéticas (EMI).
Cable Cat 6A (augmented): El Cat 6A es una versión mejorada del Cat 6, duplicando el ancho de banda a 500 MHz y permitiendo la transmisión de 10 Gbps a través de distancias de hasta 100 metros. Esto lo convierte en la opción preferida para centros de datos y aplicaciones que requieren transmisión de datos a alta velocidad en largas distancias. El Cat 6A es menos susceptible a la diafonía y a las interferencias externas debido a su diseño mejorado y a la opción de un blindaje más robusto.
Cable Cat 7: El Cat 7 representa un avance significativo en cuanto a blindaje, utilizando un esquema de blindaje total por par (S/FTP), lo que reduce drásticamente la interferencia electromagnética (EMI) y la diafonía. Con un ancho de banda de 600 MHz, el Cat 7 soporta velocidades de hasta 10 Gbps en distancias de hasta 100 metros, haciéndolo adecuado para aplicaciones industriales y entornos donde la EMI es una preocupación crítica, como en instalaciones cercanas a equipos industriales pesados.
Cable Cat 7A: Una evolución del Cat 7, el Cat 7A aumenta el ancho de banda a 1.000 MHz, manteniendo la velocidad de 10 Gbps y la capacidad de alcanzar hasta 100 metros. Este cable está diseñado para soportar las demandas de las redes más modernas y futuras.
Cable Cat 8: La categoría más avanzada, el Cat 8, está diseñada para velocidades de hasta 40 Gbps y frecuencias de hasta 2.000 MHz. Es ideal para aplicaciones de centros de datos de alta densidad y redes de alta velocidad que requieren un rendimiento excepcional.
Estándares de Cableado: T568A y T568B
Para garantizar una correcta conexión y funcionamiento de las redes, es fundamental seguir los estándares de cableado establecidos. El uso de estos estándares varía según la aplicación. La elección entre T568A y T568B depende de las especificaciones de la red y de la consistencia en la instalación. Es importante que ambos extremos del cable sigan el mismo estándar para garantizar una conexión directa.
Los cables de red se componen de cuatro pares de cables, cada uno de los cuales consta de un cable de color sólido y una franja del mismo color. Para la red Ethernet 10/100BASE-T, solo se utilizan dos pares de cables (naranja y verde). Los otros dos pares de cables (de color marrón y azul) se utilizan para otra aplicación de red Ethernet o para conexiones telefónicas.
La utilización de un cable directo o cruzado dependerá del tipo de conexión que se necesite. Para normalizar la disposición de cables, se utilizan dos estándares, el T568A y T568B, los cuales proporcionan esquemas de cableado para la terminación de los cables de red en enchufes, así como enchufes RJ45 de ocho posiciones.

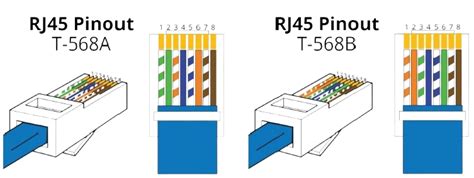

T568A vs. T568B: La Diferencia en el Código de Colores
La principal diferencia entre estos dos estándares es la posición de los pares de cables naranja y verde.
- T568A: Blanco-Verde, Verde, Blanco-Naranja, Azul, Blanco-Azul, Naranja, Blanco-Marrón, Marrón.
- T568B: Blanco-Naranja, Naranja, Blanco-Verde, Azul, Blanco-Azul, Verde, Blanco-Marrón, Marrón.
Cables Directos vs. Cables Cruzados: Conectando Dispositivos
La forma en que se conectan los cables de red es crucial para el funcionamiento de la red. Existen dos tipos principales de cables Ethernet en cuanto a su configuración interna: directos y cruzados.
Cable de Red Directo
Un cable de red directo es un tipo de cable de par trenzado que se usa en las redes de área local para conectar un ordenador a un núcleo de red como, por ejemplo, un enrutador. Este tipo de cable también se conoce como cable de conexión y es una alternativa a las conexiones inalámbricas donde uno o más ordenadores acceden a un enrutador a través de una señal inalámbrica. En un cable directo, los colores de cada par de cable coinciden en ambos extremos. Para el cable de red directo se aplica solo un estándar de cableado: ambos extremos del cable deben tener la misma dirección: T568A a T568A o T568B a T568B.
Escenario de Aplicación: El cable directo conecta dos dispositivos diferentes entre sí, como una PC y un switch gigabit.
Cable Cruzado
Un cable de red cruzado es un tipo de cable Ethernet que se utiliza para conectar dispositivos de computación directamente. A diferencia de los cables de red directo, los cables cruzados utilizan dos estándares de cableado diferentes: un extremo usa el estándar de cableado T568A y el otro utiliza el estándar de cableado T568B (T568A a T568B). El cableado interno de los cables de red cruzados invierte las señales de transmisión y recepción. Este tipo de cable se usa con más frecuencia para conectar dos dispositivos del mismo tipo: por ejemplo, dos ordenadores (a través del controlador de interfaz de red) o dos switches entre sí.
Para crear un cable cruzado que funcione en 10/100baseT, un extremo del cable debe tener la distribución 568A y el otro 568B. Para crear un cable cruzado que funcione en 10/100/1000baseT, un extremo del cable debe tener la distribución Gigabit Ethernet (variante A), igual que la 568B, y el otro Gigabit Ethernet (variante B1).
Escenario de Aplicación: Un cable cruzado conecta dos dispositivos del mismo tipo para comunicarse entre sí, como una PC a una PC o un switch gigabit a un switch gigabit.
Ejemplo de Uso: Si tenemos dos switches conectados directamente entre sí, y ambas PC intentan transmitir por cable TX, sus señales colisionarán. Además, no se enviará nada por cable RX. Por lo tanto, ninguna computadora podrá recibir nada. En este punto, se necesita el cable cruzado para realizar conexiones entre dos PC. Dado que este tipo de cable está cruzado, la señal enviada por el cable TX desde la PC 1 se puede recibir en el cable RX de la PC 2.
Escenario 2: PC a Switch a PC: Si se mezcla un switch entre dos computadoras, el switch está diseñado para comunicarse entre dos computadoras, teniendo un cruce innato de cables. Por lo tanto, no necesitamos que el cable se cruce por nosotros. Lo que la PC 1 envía por su cable TX es recibido por el switch en su cable RX, y luego transmite por su cable TX, finalmente es recibido por el cable RX de la otra PC. Y viceversa. Por lo tanto, cuando un switch está conectado a una PC, simplemente puede usar un cable directo.
Escenario 3: PC a Switch a Switch a PC: Si tenemos dos switches en la mezcla, dos switches cruzan el cable por separado una vez, por lo que surge otro par que se cruza entre los switches. Como se mencionó anteriormente, dos dispositivos iguales necesitan un cable cruzado para hacer una conexión. En este escenario:(1) Cuando la PC 1 se conecta al Switch 1, necesitamos un cable directo.(2) Cuando el Switch 1 se conecta al Switch 2, necesitamos un cable cruzado.(3) Cuando el Switch 2 se conecta a la PC 2, necesitamos un cable directo.
En la actualidad, el cable directo es mucho más popular que el cable cruzado.
Auto-MDI/MDI-X: La Eliminación del Cable Cruzado
La "configuración Automática MDI/MDI-X" (Auto-MDIX) está especificada como una característica opcional en el estándar 1000Base-T, lo que significa que directamente a través de cables trabajarán dos interfaces Gigabit capaces. Esta característica elimina la necesidad de cables cruzados, haciendo obsoletos los puertos uplink/normal y el selector manual de switches encontrados en muchos concentradores y conmutadores viejos, y reduciendo significativamente errores de instalación. Nota que aunque la configuración automática MDI/MDI-X está implementada de forma general, un cable cruzado podría hacer falta en situaciones ocasionales en las que ninguno de los dispositivos conectados tiene la característica implementada y/o habilitada. Incluso por legado, los dispositivos 10/100, muchas tarjetas de red (NIC), switches y hubs automáticamente aplican un cable cruzado interno cuando es necesario.
Apantallamiento y Consideraciones Ambientales
Además de la categoría, es crucial considerar el apantallamiento del cable, que protege contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI). El apantallamiento ayuda a la estabilidad y calidad de las velocidades de transmisión.
UTP (Unshielded Twisted Pair - Par trenzado no apantallado): Es un cable sin apantallamiento. Es adecuado para utilizar en casa, para conectar tu ordenador, NAS o cualquier otro dispositivo al router.
FTP (Foiled Twisted Pair - Par trenzado con pantalla global): Es un tipo de cable parecido al UTP, donde los pares de cables trenzados no están apantallados, pero el conjunto de pares sí cuenta con una pantalla global.
STP (Shielded Twisted Pair - Par trenzado apantallado): Los pares de cables trenzados van recubiertos cada uno por una malla conductora que actúa como una pantalla frente a las interferencias y el ruido eléctrico.
SFTP (Shield Foiled Twisted Pair - Par trenzado blindado y apantallado): Es un tipo de cable especial que combina las protecciones del FTP y STP. Los pares trenzados de cables van recubiertos cada uno por una malla protectora, pero a la vez todo el conjunto de pares también tiene un recubrimiento extra.
En entornos industriales, la selección adecuada de cables y conectores es vital para garantizar la fiabilidad y el rendimiento de la red. Factores como la resistencia a temperaturas extremas, vibraciones y exposición a sustancias químicas deben considerarse al elegir el cableado.
Para un uso doméstico suelen ser suficientes los cables de Categoría 5e o 6, que por su parte son los más extendidos y los que suelen venir con los routers que compras. Si lo que quieres es hacer una instalación interna de tu casa pasando los cables por los huecos de las paredes, entonces sí que deberías preocuparte por la composición interna del cable. Además, si quieres tener un mejor soporte para la transmisión de datos desde varios dispositivos, como por ejemplo conectando un ordenador o un NAS a la vez al router, quizá te interese probar con cables de más categoría. También es importante que sepas que por normativa, ninguna de las categorías de cable va a aceptar tiradas de más de 100 metros.
Identificación del Tipo de Cable Ethernet
Para conocer el tipo de cable Ethernet que se está usando, basta con mirar la nomenclatura grabada en el propio cable. En él, aparecen unas letras impresas, que indicarán la categoría a la que pertenece. Cuando vayas a una tienda, puede que veas que hay cables de Ethernet de diferentes colores. La categoría de cada cable viene impresa en su propia cubierta de plástico. En ella, como se ve en la foto que aparece un poco más arriba, te aparecerá la categoría exacta. Cuando vayas a comprar uno también te aparecerá la categoría en el embalaje.
Conclusión Parcial sobre Cables de Red
- Los cables de red son los denominados RJ45 o simplemente cable Ethernet. Tienes varias categorías que van desde la 5 hasta la 8. Cuanto mayor es la categoría, más velocidad total y de descarga ofrecen. También tienen distintos tipos de trenzado y apantallamiento interior.
- Sirve para transportar los datos entre tus dispositivos.
- Si estás teniendo problemas de conexión, cabe la posibilidad que sea por el cable de red, pero también por otras causas. Puedes probar reiniciando el router para ver si el problema persiste, y probar si el fallo de conexión sucede en todos los dispositivos.
La elección del cable adecuado para tu infraestructura de red depende de varios factores, incluidos el rendimiento requerido, la longitud del cable y las condiciones del entorno. Mientras que los cables Cat5 y Cat5e siguen siendo adecuados para redes más básicas, las opciones más avanzadas como Cat6, Cat6a, Cat7 y Cat8 ofrecen mayores velocidades y mejor rendimiento, lo que las hace más adecuadas para aplicaciones empresariales, industriales y de alta demanda de datos.
Consideraciones sobre la Instalación y el Crimping
La forma en que se terminan los cables de red, es decir, cómo se conectan los terminales RJ45, es fundamental para asegurar la integridad de la señal. El crimpado o pachado se puede hacer de manera manual (con una crimpadora de tenaza) o de forma industrial mediante inyectado al vacío sin aire.
Existen adaptadores modulares para sacar dos puertos de una conexión Ethernet. Estos adaptadores modulares no son muy recomendables cuando se requiere una red de alta velocidad, a través de cableado estructurado, ya que se pueden producir pérdidas de señal, atenuaciones, ruidos, etc.
Si solo se quieren conectar dos PC, existe la posibilidad de colocar el orden de los colores de tal manera que no sea necesaria la presencia de un hub. Es lo que se conoce como un “cable cruzado de 100”.
¿Cómo funciona una crimpadora / engastadora de conectores RJ? ¿Qué es un acoplador RJ45? Estas preguntas son clave para entender el proceso de instalación y mantenimiento de las redes cableadas.
En resumen, el cable de red y su nomenclatura técnica, especialmente el conector RJ45 y las diversas categorías de cables Ethernet, son elementos fundamentales para el funcionamiento de nuestras redes digitales. Comprender las diferencias entre las categorías, los estándares de cableado y los tipos de cables (directo vs. cruzado) permite optimizar el rendimiento, la fiabilidad y la seguridad de cualquier infraestructura de red.
