Los cables de red, también conocidos como cables RJ45 o cables Ethernet, son la columna vertebral de nuestras conexiones a Internet y redes locales. Permiten la transmisión de datos entre dispositivos a velocidades que a menudo superan las de la conexión inalámbrica. Sin embargo, no todos los cables de red son iguales. La elección del cable adecuado es crucial para aprovechar al máximo la velocidad de Internet contratada y garantizar una conexión estable y fiable. En este artículo, exploraremos las características, usos y la importancia de la identificación de los cables de red, prestando especial atención a los cables grises y su papel en diversas instalaciones.
La Clasificación de los Cables Ethernet: Categorías y Rendimiento
Los cables Ethernet se organizan en diferentes categorías, cada una con especificaciones únicas en cuanto a velocidad y frecuencia de transmisión. Comprender estas categorías es fundamental para evitar cuellos de botella en la red.
- Ethernet Cat 5: Soporta velocidades de hasta 100 Mbps y una frecuencia de 100 MHz, con una velocidad de descarga de aproximadamente 15,5 MB/s. Aunque fue un estándar en su momento, hoy en día ha sido superado por categorías más avanzadas.
- Ethernet Cat 5e: Mejora significativamente la velocidad a 1.000 Mbps (1 Gbps) manteniendo la frecuencia de 100 MHz, y alcanza una velocidad de descarga de unos 150,5 MB/s. Esta categoría es una de las más extendidas y a menudo se incluye con los routers domésticos.
- Ethernet Cat 6: Ofrece la misma velocidad de 1.000 Mbps, pero aumenta la frecuencia a 250 MHz, manteniendo la velocidad de descarga en 150,5 MB/s. Es una opción sólida para la mayoría de las redes domésticas y de oficina.
- Ethernet Cat 6a: Representa un salto importante, alcanzando velocidades de hasta 10.000 Mbps (10 Gbps) con una frecuencia de 500 MHz. Su velocidad de descarga es de aproximadamente 1.250 MB/s o 1,25 GB/s, lo que lo hace ideal para aplicaciones que requieren un alto rendimiento.
- Ethernet Cat 7: Sigue ofreciendo 10.000 Mbps, pero incrementa la frecuencia a 600 MHz, con una velocidad de descarga de 1,25 GB/s. Esta categoría a menudo incorpora un mayor nivel de blindaje.
- Ethernet Cat 7a: Eleva la frecuencia a 1.000 MHz, manteniendo la velocidad de 10.000 Mbps y la velocidad de descarga de 1,25 GB/s.
- Ethernet Cat 8: Diseñado para centros de datos y aplicaciones de alta densidad, soporta velocidades de hasta 40.000 Mbps (40 Gbps) con una frecuencia de 2.000 MHz y una velocidad de descarga de 5 GB/s.
La velocidad de cada cable determina la tasa máxima de datos que puede transmitir, mientras que la frecuencia influye en la potencia de la red, su ancho de banda y la pérdida de datos a lo largo del cable. Es importante recordar que, independientemente de la categoría, la longitud máxima permitida por normativa para cualquier cable de red es de 100 metros.
El Papel del Apantallamiento Electromagnético
Además de la categoría, el apantallamiento electromagnético de los hilos de cobre internos juega un papel crucial en la estabilidad y calidad de la transmisión de datos. El blindaje protege los cables de interferencias externas, lo que es especialmente importante en entornos con fuentes electromagnéticas significativas, como transformadores o motores.
- UTP (Unshielded Twisted Pair - Par trenzado no apantallado): Son cables sin blindaje. Son adecuados para uso doméstico y para conectar dispositivos directamente al router, como ordenadores o NAS. Sin embargo, pueden ser menos ideales para instalaciones internas largas o en entornos con alta interferencia electromagnética.
- FTP (Foiled Twisted Pair - Par trenzado con pantalla global): Similar al UTP, pero con una pantalla global que envuelve todos los pares de cables trenzados, ofreciendo una protección adicional contra interferencias externas.
- STP (Shielded Twisted Pair - Par trenzado apantallado): Cada par de cables trenzados está recubierto individualmente por una malla conductora que actúa como pantalla contra el ruido eléctrico y las interferencias. Ofrece una mayor protección que el UTP y el FTP.
- SFTP (Shield Foiled Twisted Pair - Par trenzado blindado y apantallado): Combina las protecciones del FTP y STP, con pares trenzados individualmente blindados y un recubrimiento adicional para todo el conjunto. Estos cables ofrecen la máxima protección contra interferencias.
Para un uso doméstico general, los cables de Categoría 5e o 6 suelen ser suficientes y a menudo son de tipo UTP. Si se planea una instalación interna que atraviese paredes o techos, o si se requiere una mayor fiabilidad en entornos con posibles interferencias, considerar cables con algún tipo de apantallamiento (FTP, STP o SFTP) y de mayor categoría (como Cat 6a o Cat 7) puede ser beneficioso para soportar futuras necesidades de transmisión de datos y asegurar un rendimiento óptimo.
La Importancia del Color en los Cables de Red
Aunque la categoría y el tipo de apantallamiento son los factores determinantes de la velocidad y la calidad de la conexión, los colores de los cables de red no son meramente estéticos. Su función principal es facilitar la identificación y la organización de las conexiones dentro de una red, lo que agiliza el mantenimiento y la resolución de problemas. Si bien no existe un estándar internacional estricto, se han desarrollado usos comunes que sirven como referencia.
- Amarillo: A menudo asociado con dispositivos que utilizan PoE (Power over Ethernet), como cámaras de seguridad IP o teléfonos VoIP, que reciben datos y energía por el mismo cable.
- Azul: Comúnmente utilizado para enlaces de red estándar y tráfico general de datos, conectando ordenadores, televisores inteligentes o routers secundarios. Es un color "neutro" muy extendido.
- Rojo: Señal de alerta visual, utilizado para conexiones críticas que no deben desconectarse bajo ninguna circunstancia, como servidores, sistemas de respaldo o equipos de seguridad.
- Verde: Empleado para enlaces directos entre dispositivos o para sistemas de domótica, donde se requiere una identificación rápida.
- Naranja y Morado: Suelen reservarse para usos temporales, pruebas o configuraciones transitorias, permitiendo diferenciar estas conexiones de la infraestructura permanente.
- Blanco, Gris y Negro: Colores neutros que se utilizan frecuentemente en instalaciones residenciales y de oficina por razones estéticas, integrándose mejor con el entorno. Funcionan como cables de uso general.
La codificación por colores, aunque no influya en el rendimiento intrínseco del cable, mejora la eficiencia en la resolución de problemas, previene errores de cableado y fomenta la estandarización en la gestión de redes. Incluso sin un estándar global, muchas organizaciones adoptan sus propios códigos internos para mantener el orden en centros de datos o instalaciones corporativas.
Estándares de Cableado y Conectores

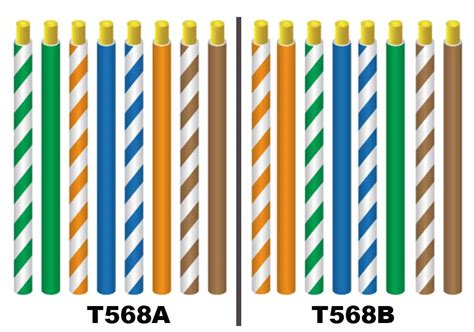

Al conectar cables Ethernet, es fundamental seguir los estándares de cableado establecidos, como el T568A y el T568B, definidos por la TIA/EIA. Estos estándares dictan el orden de los colores de los hilos dentro del cable para las conexiones RJ45. Aunque ambos funcionan de manera similar, la consistencia en la instalación es clave: ambos extremos del cable deben seguir el mismo estándar para una conexión directa.

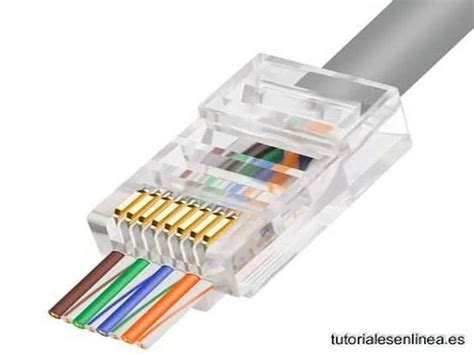

El conector RJ45, también conocido como 8P8C (8 posiciones y 8 contactos), es el componente estándar que se utiliza para conectar estos cables de par trenzado a dispositivos de red. La correcta asignación de los hilos de colores a los pines del conector, siguiendo los estándares T568A o T568B, es crucial para asegurar la transmisión de datos eficiente y libre de errores. Por ejemplo, el estándar T568B asigna los siguientes colores a los pines:
- Pin 1: Blanco/Naranja
- Pin 2: Naranja
- Pin 3: Blanco/Verde
- Pin 4: Azul
- Pin 5: Blanco/Azul
- Pin 6: Verde
- Pin 7: Blanco/Marrón
- Pin 8: Marrón
Como Hacer Cable De Red - Ponchar Cable UTP/Terminales RJ45
Consideraciones Adicionales para la Elección del Cable de Red
Al elegir un cable de red, especialmente uno de color gris, es importante considerar el uso previsto. Los cables grises, al ser de colores neutros, a menudo se emplean en instalaciones domésticas y de oficina por su discreción estética. Sin embargo, su rendimiento dependerá de su categoría y, si aplica, de su blindaje.
Si estás experimentando problemas de conexión, es posible que el cable de red sea el culpable, pero también pueden influir otros factores. Reiniciar el router y verificar si el fallo de conexión se presenta en todos los dispositivos son pasos iniciales útiles para diagnosticar el problema.
En resumen, la elección del cable de red adecuado, ya sea gris o de cualquier otro color, debe basarse en la velocidad de conexión contratada, la distancia a cubrir, el entorno electromagnético y el tipo de instalación. Comprender las categorías, el apantallamiento y los estándares de colorización permitirá optimizar el rendimiento de la red y asegurar una experiencia de conexión fluida y fiable.
