La infraestructura de red, especialmente en entornos de servidores y armarios de red, se basa fundamentalmente en la elección del cableado adecuado. La diversidad de opciones disponibles puede resultar abrumadora, pero comprender las diferencias clave entre los cables de red es esencial para optimizar el rendimiento y la fiabilidad. Entre las categorías más comunes, Cat.6 y Cat.6a destacan por su relevancia en las redes modernas.
Cat.6: La Base Sólida para el Uso Cotidiano
El cable de red Cat.6, definido por el estándar ANSI/TIA/EIA-568-B.2-1, representa un avance significativo sobre sus predecesores. Este cable está diseñado para soportar protocolos de la capa física de redes, incluyendo Gigabit Ethernet (1000BASE-T), y es retrocompatible con categorías anteriores como Cat.5(e) y Cat.3. Su capacidad para alcanzar frecuencias de hasta 250 MHz en cada par de cables le permite ofrecer velocidades de transmisión de hasta 1 Gbps.

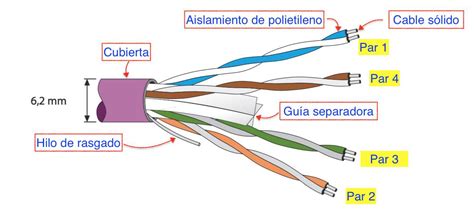

Una de las características distintivas del Cat.6 es su capacidad para mitigar la diafonía (crosstalk) y el ruido. Esto se logra mediante la mejora en las especificaciones de onda y el trenzado más ajustado de los pares de cobre. El cable contiene, al igual que estándares anteriores, 4 pares de cable de cobre trenzado. Si bien la especificación ANSI/TIA/EIA-568-B.2-1 permite que el cable esté hecho de entre 22 y 24 AWG (American Wire Gauge), siempre que cumpla con los estándares de control indicados, el cable Cat 6 Cm 23 Awg Gris X 305 Mt 100% Cobre es un ejemplo común de este tipo de cableado. Este cable UTP unifilar (Unshielded Twisted Pair - Par trenzado no blindado) de categoría 6, con un conductor de 23 AWG y fabricado en 100% cobre, es ideal para el cableado general estructurado de comunicaciones en interiores.
La formación de este cable UTP Trimerx modelo UTP Unifilar consta de 8 conductores aislados, organizados en 4 pares trenzados. El conductor es de cobre recocido rígido, el aislamiento es de polietileno y la cubierta es de tipo CM. Su blindaje es U/UTP, lo que significa que no tiene blindaje general. Las especificaciones técnicas detallan una máxima resistencia a la tracción de carga de 10 Kg, una temperatura de funcionamiento de -20º C a 70º C, y un radio de curvatura mínimo de 60 mm. La impedancia característica es de 100 Ω ± 15 Ω a 250 Mhz. En cuanto a la resistencia, la resistencia del conductor se mantiene entre -10 °C y +55°C, y la resistencia de aislamiento es de un mínimo de 150 MΩ/Km. El desequilibrio de resistencias es un factor a considerar en la calidad de la señal.
En términos de longitud, el máximo de un cable Cat.6 horizontal es de 90 metros. Sin embargo, cuando se utiliza para 10/100/1000 BASE-T, la longitud máxima permitida sigue siendo de 100 metros. Para el uso normal de Internet en casa, los cables de conexión Cat.6 son totalmente suficientes. Además, su compatibilidad con versiones anteriores, como los cables Cat.5(e) que todavía se utilizan en muchos hogares y edificios, los convierte en una opción práctica y económica.
Cat.6a: Potenciando las Redes de Alta Velocidad

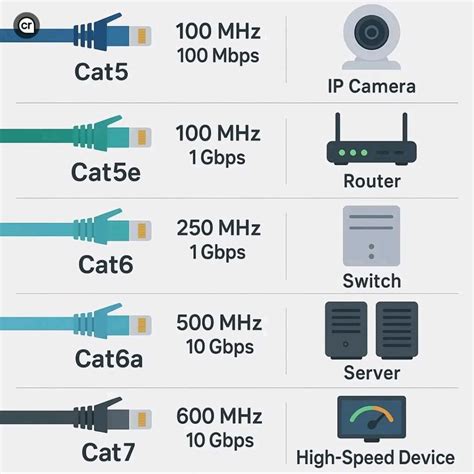

La especificación ANSI/TIA/EIA-568-B.2-10 introdujo mejoras significativas con los sistemas de cables denominados "Categoría 6 Aumentada" o, más comúnmente, "Categoría 6A". Estos cables operan a frecuencias de hasta 500 MHz, duplicando la capacidad del Cat.6, y son capaces de ofrecer transferencias de datos de hasta 10 Gbit/s (10GBASE-T). Esta mejora en la velocidad de transmisión es la diferencia significativa entre los cables de conexión Cat.6 y Cat.6a.
La nueva especificación del Cat.6a se enfoca en mitigar aún más los efectos de la diafonía, o crosstalk. Soporta una distancia máxima de 100 metros (328 pies) para 10GBASE-T. No obstante, es importante notar que, cuando se usa para 10GBASE-T, la longitud máxima del cable puede verse afectada por el entorno. En un entorno de diafonía favorable, puede alcanzar los 100 metros, pero en un entorno hostil con diafonía extraña, como cuando se instalan varios cables juntos, la longitud máxima se reduce a 56 metros. Dado que los efectos de la diafonía en condiciones reales son difíciles de predecir antes de la instalación, se recomienda encarecidamente que todos los cables Cat.6a utilizados para 10GBASE-T se prueben eléctricamente una vez instalados para asegurar el cumplimiento de las especificaciones.
Los cables de conexión Cat.6a son adecuados sobre todo para las grandes redes multimedia que tienen un flujo de datos correspondiente. En el entorno del servidor, donde las demandas de ancho de banda son elevadas, el uso de Cat.6a se vuelve fundamental. Por ejemplo, los paneles de conexión como el PATCHBOX® 365 y el PATCHBOX® Plus+ están equipados con Cat.6a, lo que los hace perfectamente adecuados para el uso de cables de red de categorías superiores como la categoría 7 y 7a.
Consideraciones Clave para la Instalación y el Rendimiento
Independientemente de la categoría elegida, la instalación correcta es crucial para que los cables de red cumplan con sus especificaciones. Los cables categoría 6 y 6A deben estar correctamente instalados y terminados. El cable no debe estar retorcido o doblado con demasiada fuerza; el radio de curvatura debe ser de al menos cuatro veces el diámetro exterior del cable.
Crimpar cable de red 10G fácil! Cat6A y RJ45 pasante
Otro aspecto vital a considerar es el apantallamiento y el material del cable. Al aumentar la distancia entre el servidor, el router y el dispositivo final, la velocidad de transmisión puede disminuir. Por ello, al comprar un Cat.6 o Cat.6a, siempre hay que aclarar la cuestión del apantallamiento y el material del cable. Los cables blindados, por su parte, deben estar conectados a tierra para garantizar la seguridad y eficacia del sistema. Es imprescindible usar conectores metálicos que contacten con el hilo de la toma de tierra en ambos extremos del cable.
Los cables de conexión Cat.6a utilizados en soluciones como PATCHBOX® cumplen con la norma ISO/IEC 11801. Su diseño plano facilita su doblado, lo que permite una gestión de cables más eficiente, incluso reintroduciéndolos en casetes. Gracias a esta innovadora gestión de cables, los cables de conexión siempre tienen la longitud adecuada.
Debido a las crecientes opciones multimedia y la constante demanda de mayor velocidad, el uso de los estándares Cat.6 y Cat.6a se ha extendido en los últimos años. Si bien ambos ofrecen un rendimiento superior, la elección entre ellos dependerá de las necesidades específicas de la red. Para el uso doméstico general, Cat.6 suele ser suficiente, mientras que para redes empresariales, centros de datos y aplicaciones multimedia de alta demanda, Cat.6a ofrece el rendimiento necesario para soportar las velocidades de 10 Gbps y futuras aplicaciones. La tecnología de fibra óptica también sigue evolucionando y ofreciendo soluciones para entusiastas de las redes que buscan el máximo rendimiento, y sistemas como PATCHBOX® se adaptan a estas diversas necesidades.
