La interconexión de dispositivos en redes de computadoras ha evolucionado significativamente, y con ella, los tipos de cables utilizados para lograr esta comunicación. Si bien hoy en día la tecnología ha simplificado muchas de estas conexiones, comprender el propósito y la construcción de cables como el cable cruzado gigabit es fundamental para entender la historia y la arquitectura de las redes. Históricamente, el cable cruzado jugó un papel crucial al permitir la comunicación directa entre dispositivos del mismo tipo, una necesidad que la tecnología moderna ha logrado superar en gran medida.
La Interfaz Física RJ45 y los Estándares de Cableado

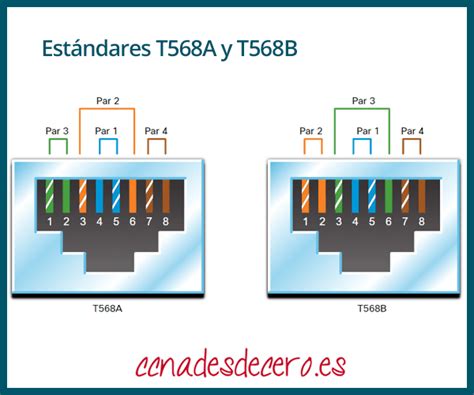

El conector RJ45 es una interfaz física omnipresente en la conexión de redes de computadoras, sirviendo como el punto de unión para el cableado estructurado en diversas categorías, incluyendo 5, 5e, 6, 6A, y 8.1. Su aplicación más común se encuentra en los cables de red Ethernet, donde típicamente se emplean cuatro pares trenzados, sumando un total de ocho pines. La disposición específica de estos pines en el conector RJ45 está regida por normas, siendo T568A y T568B los dos estándares de secuencia de cables más relevantes para cables de par trenzado.
La diferencia visual entre el estándar T568B y el T568A radica en la inversión de dos pares de colores: el pin 1 se intercambia con el pin 3, y el pin 2 con el pin 6. Esta aparente simplicidad en la disposición de los colores tiene implicaciones directas en la funcionalidad del cable.
Cable Directo vs. Cable Cruzado: Propósito y Aplicación
La distinción fundamental entre un cable de red directo y un cable cruzado reside en su propósito y en cómo se configuran los pares de transmisión y recepción.
Cable de Red Directo (Patch Cable)
Un cable de red directo, también conocido como cable de conexión o "patch cable", se utiliza para conectar dispositivos de tipos diferentes. En este tipo de cable, la disposición de los colores en los conectores RJ45 de ambos extremos es idéntica. Esto significa que ambos extremos del cable deben seguir el mismo estándar de cableado, ya sea T568A en ambos lados (T568A a T568A) o T568B en ambos lados (T568B a T568B). La norma T568B es la más utilizada actualmente para cables de red directos.
Los cables directos son esenciales para conectar un dispositivo a un "núcleo" de red, como un router o un switch. Por ejemplo, para conectar un computador a un hub o switch, se requiere un cable directo. En este escenario, ambos extremos del cable deben presentar la misma distribución de colores.
Cable Cruzado (Crossover Cable)

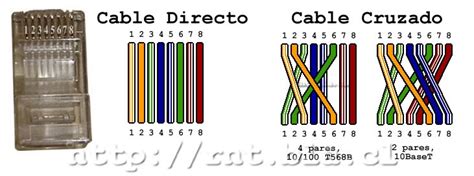

Por otro lado, un cable cruzado es un tipo específico de cable Ethernet diseñado para conectar directamente dos dispositivos del mismo tipo. La característica distintiva de un cable cruzado es que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa. Esto permite que dos dispositivos electrónicos se conecten entre sí y mantengan una comunicación "full dúplex", es decir, que puedan enviar y recibir datos simultáneamente.
Para crear un cable cruzado que funcione en redes de 10/100BaseT, se debe emplear una distribución de cableado diferente en cada extremo: un extremo sigue el estándar T568A y el otro sigue el estándar T568B (T568A a T568B).
Para redes Gigabit Ethernet (1000BaseT), existen variantes específicas:
- Gigabit Ethernet (variante A): Utiliza una configuración similar a la T568B en un extremo.
- Gigabit Ethernet (variante B1): Utiliza una configuración específica para Gigabit Ethernet en el otro extremo.
El cableado interno de los cables de red cruzados invierte las señales de transmisión y recepción. Esta configuración es lo que permite que dos computadoras se conecten directamente entre sí, o que dos switches se conecten entre sí, sin necesidad de un dispositivo intermedio como un switch o un router.
Escenarios de Aplicación: ¿Cuándo Usar Cada Tipo de Cable?
La elección entre un cable directo y un cable cruzado depende intrínsecamente de los tipos de dispositivos que se desean conectar.
Conexión de Dos PCs Directamente
Si se desean conectar dos computadoras (PCs) directamente entre sí, para transferir archivos, por ejemplo, sin la intervención de un switch o router, se debe utilizar un cable cruzado. En este caso, la señal enviada por el cable TX de una PC se recibe en el cable RX de la otra PC, y viceversa, gracias al cruce interno de los pares de transmisión y recepción. Si se utilizara un cable directo en esta situación, ambas PCs intentarían transmitir por sus pines TX, lo que resultaría en una colisión de señales y la imposibilidad de comunicación.
Conexión de PC a Switch
Cuando se conecta una PC a un switch (o a un router), se está conectando un dispositivo terminal a un dispositivo de red central. Estos dispositivos son de tipos diferentes. El switch está diseñado para manejar la comunicación entre diferentes dispositivos y ya incorpora un cruce interno. Por lo tanto, para conectar una PC a un switch, se debe utilizar un cable directo. La PC envía datos por su pin TX, que son recibidos por el switch en su pin RX. El switch luego retransmite estos datos por su pin TX, y la otra PC los recibe en su pin RX.
Conexión de Switch a Switch
Si se necesitan conectar dos switches entre sí, se está conectando dos dispositivos del mismo tipo. En este escenario, se requiere un cable cruzado. Los switches, al igual que las PCs conectadas directamente, necesitan que las señales de transmisión de uno se dirijan a las de recepción del otro.
Escenario Complejo: PC a Switch a Switch a PC
Consideremos un escenario donde la PC 1 se conecta al Switch 1, el Switch 1 se conecta al Switch 2, y el Switch 2 se conecta a la PC 2. En esta configuración, se aplican las reglas anteriores:
- PC 1 a Switch 1: Se utiliza un cable directo.
- Switch 1 a Switch 2: Dado que son dos dispositivos del mismo tipo, se utiliza un cable cruzado.
- Switch 2 a PC 2: Se utiliza un cable directo.
Hablando de Cable Directo y Cable Cruzado
La Llegada de la Automatización: Auto MDI/MDI-X
Uno de los avances tecnológicos más significativos que ha impactado la necesidad de cables cruzados es la implementación de la función "Auto MDI/MDI-X" (Automatic Medium-Dependent Interface Crossover). Esta característica, especificada como opcional inicialmente en el estándar 1000Base-T y ahora muy extendida, permite que las interfaces de red detecten automáticamente el tipo de cable conectado (directo o cruzado) y ajusten internamente la configuración de los pines de transmisión y recepción.
La tecnología Auto MDI/MDI-X ha simplificado enormemente la instalación de redes, eliminando la necesidad de distinguir entre puertos "uplink" y "normal" en switches antiguos, y reduciendo drásticamente los errores de instalación. En la práctica, esto significa que la mayoría de los dispositivos de red modernos, como tarjetas de red (NICs), switches y routers, pueden utilizar un cable directo para conectar dispositivos del mismo tipo sin problemas.
A pesar de la amplia adopción de Auto MDI/MDI-X, un cable cruzado aún podría ser necesario en situaciones ocasionales donde uno o ambos dispositivos conectados no implementan o tienen habilitada esta característica, o en entornos que aún utilizan equipos heredados (legacy devices) que no la soportan.
Fabricación y Verificación de Cables de Red
La creación de cables de red, ya sean directos o cruzados, requiere herramientas y materiales específicos. Para fabricar un cable de par trenzado, se necesita:
- Cable de par trenzado: De la categoría deseada (Cat 5e, Cat 6, etc.).
- Conectores RJ-45: Compatibles con el tipo de cable.
- Crimpadora (o engastadora) de conectores RJ45: Herramienta para fijar el conector al cable.
- Pelacables y cortadora: Para preparar los extremos del cable.
- Comprobador de cables de red: Esencial para verificar la correcta conexión de todos los hilos.
El proceso de crimpado o pachado puede realizarse manualmente con una crimpadora de tenaza o industrialmente mediante inyección. Al fabricar un cable, es crucial seguir el estándar de cableado elegido (T568A o T568B) para ambos extremos en un cable directo, o la combinación T568A/T568B para un cable cruzado.
Una vez fabricado el cable, es indispensable utilizar un comprobador de cables de red. Este dispositivo permite insertar los conectores RJ45 de ambos extremos y verifica si cada uno de los ocho hilos está conectado correctamente en su pin correspondiente.
Consideraciones sobre Categorías de Cable y Rendimiento
La elección de la categoría del cable de red (Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 8.1) es fundamental para el rendimiento de la red, especialmente en entornos que manejan grandes volúmenes de datos o requieren altas velocidades. Si bien un cable Cat 5e puede ser suficiente para tareas básicas como navegación web o streaming, para mover archivos grandes, usar almacenamiento conectado a red (NAS) o aprovechar conexiones de fibra óptica de alta velocidad, se recomiendan cables de categorías superiores como Cat 6 o Cat 6A. Los cables Cat 7 y Cat 8.1 están diseñados para soportar velocidades Multigigabit y ofrecen un mayor ancho de banda.
Longitud del Cable y Calidad de la Señal
La longitud de un cable Ethernet, ya sea directo o cruzado, puede afectar la calidad de la señal. Los estándares definen longitudes máximas recomendadas para garantizar la integridad de la transmisión de datos. Superar estas longitudes puede resultar en atenuación de la señal, errores de transmisión y una degradación general del rendimiento de la red.
Adaptadores Modulares y Pérdidas de Señal
Aunque existen adaptadores modulares que permiten obtener dos puertos de una única conexión Ethernet, su uso no es recomendable para redes de alta velocidad o que requieran un cableado estructurado robusto. Estos adaptadores pueden introducir pérdidas de señal, atenuaciones y ruido, comprometiendo la fiabilidad y el rendimiento de la red.
El Futuro y la Relevancia del Cable Cruzado
En la actualidad, la tecnología Auto MDI/MDI-X ha hecho que el cable cruzado sea en gran medida obsoleto para la mayoría de las aplicaciones de red. La mayoría de los dispositivos modernos son "inteligentes" y se adaptan automáticamente al tipo de cable conectado. Esto ha llevado a que los cables directos sean mucho más populares y fáciles de encontrar.
Sin embargo, comprender la diferencia entre cables directos y cruzados, y el principio detrás de su funcionamiento, sigue siendo valioso para los ingenieros de redes y profesionales de TI. Este conocimiento es crucial para la resolución de problemas en redes heredadas, la comprensión de la arquitectura de red histórica y la toma de decisiones informadas en implementaciones de red específicas donde la automatización podría no estar presente o habilitada. La capacidad de identificar un cable cruzado, observando la disposición invertida de los hilos de colores en los conectores RJ45, es una habilidad práctica que aún puede ser útil.
