La infraestructura de telecomunicaciones moderna depende en gran medida de la fibra óptica para transmitir datos a altas velocidades y a largas distancias. Sin embargo, la forma en que se despliega esta tecnología es crucial para su eficiencia y coste. Una de las soluciones más efectivas y económicas para la instalación de redes de fibra óptica, especialmente en áreas donde la excavación es inviable o prohibitiva, es el uso de cabezales de fibra óptica para poste, también conocidos como cables aéreos de fibra óptica. Estos sistemas permiten aprovechar la infraestructura de postes existente, minimizando la necesidad de obras civiles y acelerando significativamente el proceso de implementación.
¿Qué es un Cabezal de Fibra Óptica para Poste?

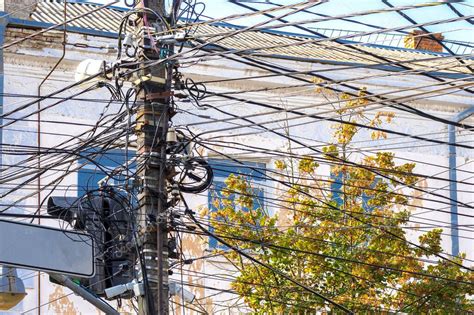

Un cabezal de fibra óptica para poste, o cable aéreo de fibra óptica, es un tipo de cable diseñado específicamente para la instalación en exteriores, suspendido entre postes de servicios públicos o torres de transmisión. Este tipo de cable se caracteriza por su capacidad para ser anclado a un cable mensajero (un cordón de soporte de pequeño calibre) o por contar con elementos de refuerzo internos que le permiten ser autoportante. La principal ventaja de esta configuración es que reutiliza la infraestructura de postes existente, evitando la necesidad de excavar carreteras para enterrar cables o conductos, lo que se traduce en un ahorro considerable en los gastos de capital de los proveedores de red.
Diseño y Construcción: Resiliencia ante la Adversidad
Los cables aéreos de fibra óptica están diseñados para soportar las condiciones climáticas más adversas. Los torones se tensan para soportar el peso del cable a lo largo de todo el tramo, asegurando que la eslinga y el cable no caigan por motivos de seguridad. El objetivo es mantener la tensión sobre el cable de fibra lo más baja posible. Generalmente, estos cables están fabricados con una cubierta exterior robusta y potentes elementos de resistencia, que pueden ser metálicos o de aramida. Estos componentes confieren al cable un excelente rendimiento mecánico y medioambiental, alta resistencia a la tracción y un peso ligero, lo que facilita su instalación y reduce su coste. La cubierta exterior está mejorada con materiales de alta calidad para resistir las duras condiciones meteorológicas y la exposición prolongada a la luz solar.
Tipos de Cables Aéreos de Fibra Óptica
La clasificación principal de los cables aéreos de fibra óptica se basa en su método de instalación y soporte:
Cable de Fibra Óptica Aéreo Autoportante: Estos cables poseen elementos de refuerzo integrados (metálicos o de aramida) que les permiten soportar su propio peso y la tensión a lo largo de grandes vanos sin necesidad de un cable mensajero externo.

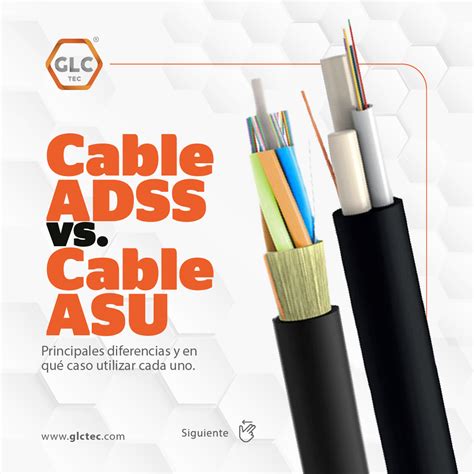

- Cables Autoportantes Totalmente Dieléctricos (ADSS - All-dielectric Self-supporting): Son una variante popular de los cables autoportantes. Como su nombre indica, no contienen componentes metálicos, lo que los hace inmunes a la interferencia electromagnética y elimina la necesidad de puesta a tierra. Suelen tener cubiertas más pesadas y materiales más resistentes para garantizar la durabilidad.
- Cables de Figura 8: Este tipo de cable incorpora una eslinga de acero (un cordón metálico) en su estructura, que actúa como cable mensajero y soporte. La "figura 8" se refiere a la forma transversal del cable cuando se ve en sección.
Cable de Fibra Óptica Aéreo de Hilo Catenario (o anclado a mensajero): En este diseño, el cable de fibra óptica (generalmente un cable de tubo suelto de exterior) se ata a un cable mensajero independiente o a otro cable de fibra óptica. Este método es común en aplicaciones de televisión por cable (CATV).
Dentro de estas categorías, también se pueden distinguir por sus materiales:
- Cable aéreo de fibra óptica autoportante no metálico.
- Cable aéreo de fibra óptica metálico autoportante.
- Cable aéreo de fibra óptica cable de catenaria no metálico.
- Cable aéreo de fibra óptica cable de catenaria metálico.
Aplicaciones y Beneficios Clave
Los cabezales de fibra óptica para poste son ideales para una amplia gama de aplicaciones, incluyendo:
- Sistemas de Televisión por Cable (CATV): Permiten extender la red de distribución de señales de televisión a hogares y negocios.
- Redes de Telecomunicaciones: Facilitan la conexión de nodos de red, la extensión de redes de acceso y la implementación de redes de banda ancha.
- Redes Informáticas y de Campus: Son una solución práctica para interconectar edificios dentro de un campus universitario, empresarial o industrial.
- Aplicaciones Aéreas Exteriores: Su diseño robusto los hace aptos para cualquier despliegue que requiera suspensión en el aire.
- Sistemas de Redes de Abonados: Permiten llevar la conectividad de fibra óptica directamente a los hogares de los usuarios finales.
Los beneficios de optar por esta tecnología son significativos:
- Conectividad Más Rápida: La instalación aérea garantiza un despliegue rápido, utilizando los postes existentes para una conectividad más veloz en comparación con los métodos subterráneos que requieren excavación. Esto puede reducir sustancialmente el tiempo de instalación hasta en un 50%.
- Rentabilidad: La colocación aérea resulta económica, especialmente en zonas rurales, ya que aprovecha la infraestructura existente y los costes de mantenimiento a largo plazo son mínimos.
- Facilidad de Instalación y Manejo: Los cables aéreos son portátiles y fáciles de manejar gracias a su ligereza, lo que permite un despliegue rápido. Se estima que se pueden desplegar entre 4 y 5 km al día.
- Resistencia a la Intemperie: Diseñados para una vida útil prolongada (a menudo 25 años o más), estos cables presentan características de robustez, soportando de manera fiable condiciones ambientales adversas como viento, carga de hielo, lluvia y exposición a los rayos UV. Presentan bajos índices de atenuación, lo que los hace idóneos para aplicaciones de larga distancia.
- Flexibilidad y Personalización: Los fabricantes ofrecen una amplia gama de opciones de personalización en cuanto a número de núcleos (desde 1 hasta 288 núcleos), tipo de fibra (monomodo OS1, OS2, multimodo OM2, OM3, OM4, etc., y tipos de fibra específicos como G.652D o G.657.A1/A2), tipo de estructura (autoportante, catenaria, metálica, no metálica, unitubo, multitubo), especificaciones de resistencia (tracción, aplastamiento, vano) y longitudes de cable (1 km, 2 km, 4 km, etc.). También se pueden personalizar los materiales de la cubierta (PE, HDPE, AT).
Proceso de Instalación: Métodos y Consideraciones
La instalación de cables aéreos de fibra óptica requiere una planificación cuidadosa y el uso de herramientas y técnicas adecuadas para garantizar la longevidad y el rendimiento del sistema.
Cómo Tensar Un Cable De Fibra Optica
Existen dos métodos principales para la instalación aérea:
- Método del Carrete Móvil: Se utiliza cuando un remolque de carrete de cable o un camión elevador aéreo puede moverse fácilmente a lo largo de la línea de postes sin obstrucciones. Esta es una operación de una sola pasada que ahorra tiempo y no requiere bloques de cables ni líneas de tracción, lo que aumenta la eficacia.
- Método del Carrete Estacionario: Se emplea cuando el cable se tiende sobre un cable lateral existente o se encuentran obstrucciones. La elección de los vehículos y la disponibilidad de equipos también influyen en el uso de este método.
Consideraciones importantes durante la instalación:
- Topografía: En entornos llanos, se utilizan ganchos para colgar el cable. En terrenos montañosos o pendientes pronunciadas, se emplea un método de atado. El empalme del cable óptico debe realizarse en una posición recta del poste, fácil de mantener, y el cable óptico reservado se fija al poste con un soporte apropiado.
- Curvas y Reservas: Se recomienda hacer una curva telescópica en forma de U cada 3 a 5 postes, reservando aproximadamente 15 metros de cable por cada kilómetro desplegado para futuras expansiones o reparaciones.
- Protección: Los cables ópticos aéreos que ascienden deben protegerse con tubos de acero galvanizado, y las boquillas de estos tubos deben sellarse con barro ignífugo.
- Señalización: Se deben colgar señales de advertencia de cable óptico cada 4 barras o en zonas especiales como cruces de carreteras, ríos y puentes.
- Intersecciones: En la intersección de la línea de suspensión aérea y la línea eléctrica, el cable debe protegerse con un tubo de protección tridente, con una extensión de cada extremo no inferior a 1 metro.
- Seguridad Eléctrica: Los cables de tracción de los postes eléctricos cercanos a la carretera deben cubrirse con tubos protectores. Para evitar daños por corriente inducida, cada cable de tracción de poste debe conectarse eléctricamente al cable de suspensión y estar provisto de un cable de tierra. El cable de suspensión debe conectarse directamente a tierra en el terminal.
- Entrada a Edificios: El cable óptico aéreo suele estar a una altura de 3 metros del suelo. Al entrar en un edificio, debe pasar a través de un manguito protector de acero en forma de U en la pared exterior, y luego extenderse hacia abajo o hacia arriba. La apertura de la entrada del cable óptico suele ser de 5 cm.
Hardware y Accesorios Esenciales
Para una instalación exitosa de cables aéreos de fibra óptica, es fundamental contar con los accesorios y herramientas adecuados. Bonelinks, por ejemplo, ofrece una gama completa de accesorios diseñados para soportar diversas condiciones meteorológicas y tipos de instalación.
Un componente crucial es el soporte de poste con gancho de fibra. Este hardware se utiliza para montar y organizar de forma segura los cables de fibra óptica en los postes de servicios públicos. Suelen estar fabricados con materiales duraderos como acero galvanizado, aleación de aluminio o metales resistentes a la corrosión. Estos soportes se instalan con pernos, abrazaderas o tornillos, fijándose a los postes para proporcionar un punto de anclaje firme. Están diseñados para soportar el peso de los cables de fibra óptica, incluidos los cables ADSS, y vienen en tamaños comunes para diámetros de poste que van desde 4 hasta 12 pulgadas. Disponer de las herramientas adecuadas no solo garantiza una instalación segura y eficiente, sino que también ayuda a ahorrar tiempo y dinero.
Fabricación Personalizada y Garantía de Calidad

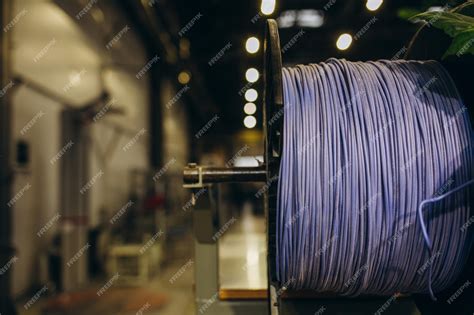

Los fabricantes profesionales de cables aéreos de fibra óptica, como Bonelinks, se especializan en el diseño y la fabricación de estos productos, ofreciendo servicios de personalización para satisfacer requisitos específicos. La flexibilidad y la experiencia son pilares de estos servicios. Los clientes pueden elegir libremente las especificaciones del cable, incluyendo el número de núcleos, el tipo de fibra, la estructura del cable, los materiales de la cubierta y las longitudes.
La garantía de calidad es primordial. Los cables de fibra óptica suelen ir acompañados de un informe de pruebas, y en caso de problemas de calidad, se ofrecen reemplazos sin coste alguno. Para asegurar la fiabilidad, se emplean laboratorios especializados para realizar pruebas de alta temperatura, niebla salina y vibraciones. Los tiempos de producción varían según la cantidad, con plazos de 4 a 5 días para menos de 100 km y de 7 a 10 días para menos de 500 km.
El Futuro de la Conectividad Aérea
Los cabezales de fibra óptica para poste representan una solución inteligente y eficiente para expandir la conectividad de alta velocidad. Su rentabilidad, rapidez de despliegue y resistencia ante las inclemencias del tiempo los convierten en una opción preferente para proveedores de red, empresas de telecomunicaciones y operadores de cable. Al aprovechar la infraestructura existente y ofrecer opciones de personalización robustas, estos sistemas aseguran que la transmisión de datos de alta capacidad sea accesible y fiable en una variedad cada vez mayor de entornos. La innovación continua en materiales y diseño promete hacer estos cables aún más duraderos y fáciles de instalar en el futuro, consolidando su papel como un pilar fundamental en la expansión de las redes de fibra óptica a nivel global.
