El Alcance de una Antena Omnidireccional: Comprendiendo sus Límites y Potencial

La comunicación inalámbrica se ha convertido en una parte fundamental de nuestra vida diaria, desde la conexión a Internet en nuestros hogares hasta las redes industriales que impulsan la manufactura moderna. En el corazón de esta conectividad se encuentran las antenas, dispositivos que gestionan la transmisión y recepción de señales electromagnéticas. Si bien existen diversos tipos de antenas, las omnidireccionales y las direccionales juegan roles cruciales, cada una con sus propias características y aplicaciones. Este artículo se centra en desentrañar el alcance y las capacidades de las antenas omnidireccionales, comparándolas con sus contrapartes direccionales y explorando cómo optimizar su rendimiento.

Antenas Direccionales: Enfocando la Señal para Mayor Eficiencia

Las antenas direccionales están diseñadas con un propósito claro: enfocar la energía de radiofrecuencia (RF) en una dirección específica. Esta capacidad de concentración las hace ideales para escenarios donde se requiere un enlace inalámbrico de largo alcance o cuando la sensibilidad a las interferencias es una preocupación primordial. Al concentrar la intensidad de la señal en el patrón de radiación hacia la dirección del tráfico de la señal, las antenas direccionales aumentan significativamente la calidad del enlace en comparación con las antenas omnidireccionales, que emiten en un patrón de 360 grados.

Las aplicaciones típicas de las antenas direccionales incluyen enlaces punto a punto (PTP) y punto a multipunto (PTMP) de largo alcance, así como el "backhaul" de banda ancha en áreas rurales. Son particularmente útiles cuando la señal proviene o se transmite a una dirección particular y predecible. Ayudan a evitar la interferencia multitrayecto, un fenómeno causado por la reflexión de la señal en superficies metálicas, lo cual es crucial en entornos como vehículos recreativos o casas móviles, donde es vital apuntar directamente a la fuente de señal.

Cuando se utiliza una antena direccional como antena cliente, se apunta directamente hacia un punto de acceso (AP) específico. De manera similar, si un AP está enviando señal en una dirección particular, una antena direccional apuntada hacia los clientes optimizará la transmisión.

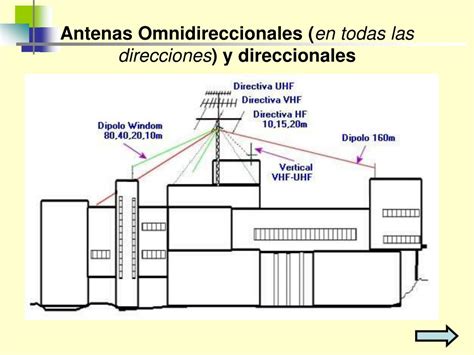

Antenas Direccionales vs. Omnidireccionales: Un Contraste Fundamental

La diferencia principal entre las antenas direccionales y omnidireccionales radica en su patrón de cobertura. Mientras que una antena direccional emite un haz enfocado, una antena omnidireccional cubre un círculo completo de 360 grados. Esta distinción tiene implicaciones directas en su resistencia a las interferencias y su uso típico.

Las antenas direccionales ofrecen una alta resistencia a las interferencias, ya que su enfoque minimiza la captación de señales no deseadas provenientes de otras direcciones. Por el contrario, las antenas omnidireccionales, al captar señales en todas direcciones, son más susceptibles a las interferencias.

Aplicaciones Comunes y Tipos Específicos

Las antenas direccionales encuentran su lugar en una variedad de aplicaciones modernas:

• Puentes WiFi de largo alcance entre edificios: Permiten establecer conexiones inalámbricas robustas a través de distancias considerables.
• Acceso inalámbrico fijo LTE / 5G (FWA): Proporcionan conectividad a hogares y empresas en áreas donde la infraestructura por cable es limitada.
• Redes industriales privadas de IoT: Facilitan la comunicación entre dispositivos en fábricas y otras instalaciones industriales.
• Backhaul de banda ancha rural: Extienden la conectividad a internet a comunidades remotas.
• Sistemas de monitorización remota para RVs y transporte marino: Permiten mantener una conexión estable mientras los vehículos están en movimiento.

Dentro de las antenas direccionales, existen subtipos con características distintas:

Antenas Sectoriales y de Panel

Las antenas sectoriales, como las antenas de panel, son ideales cuando el tráfico de la señal se dirige predominantemente en una dirección (hacia adelante y hacia atrás) y cuando la estética es un factor importante. Estas antenas se pueden montar de forma plana en una pared, integrándose discretamente en el entorno. Dirigen la señal frente a la antena con un ancho de haz de aproximadamente 120 grados horizontalmente.

Antenas Yagi

Las antenas Yagi, si bien no son tan potentes como las antenas parabólicas, ofrecen ventajas significativas en cuanto a facilidad de instalación, peso y estética. Son más atractivas visualmente, más ligeras y, por lo tanto, más fáciles de transportar y enviar. Su menor precisión en comparación con las parabólicas las hace más fáciles de "encontrar su objetivo". Además, están construidas para soportar condiciones exteriores adversas.

Antenas Parabólicas (de Rejilla o Sólidas)

Las antenas parabólicas de rejilla o de plato sólido representan el pináculo en cuanto a alcance entre las antenas direccionales. Enfocan la energía de RF en un punto central, transmitiendo la señal del dispositivo Wi-Fi a un área muy específica y permitiendo enviar señales a distancias extremadamente largas. Son la opción preferida para enlaces punto a punto de larga distancia debido a su capacidad para producir un haz estrecho de señales, a menudo con anchos de haz tan reducidos como 16 grados horizontalmente y 21 grados verticalmente. Esto las hace menos susceptibles a la interferencia de equipos vecinos y permite lograr el mayor alcance WiFi posible entre dos puntos.

Las antenas parabólicas de red son consideradas las mejores para WiFi punto a punto de larga distancia. Compensan la longitud de las antenas Yagi de alta ganancia con su anchura, lo que resulta en un diseño más compacto y fácil de asegurar. Ofrecen una alta relación entre la parte delantera y trasera, lo que minimiza la interferencia cocanal y proporciona velocidades rápidas. Su eficiencia se debe a lóbulos laterales pequeños, ángulos de radiación agudos y una gran relación frontal-trasera.

Detalles Técnicos Clave de las Antenas Direccionales

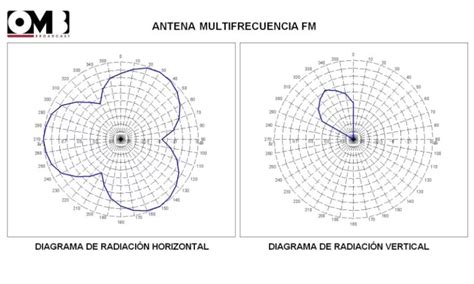

La "dirección" de una antena se refiere a su patrón de radiación, es decir, cómo se distribuye la energía de la señal en el espacio. A medida que aumenta la ganancia de una antena direccional, el ángulo de radiación se vuelve más estrecho, lo que permite cubrir una mayor distancia pero reduce el ángulo de cobertura. Este ángulo se conoce como ancho de haz y se mide en grados.

Una antena no genera energía, sino que redirige la energía recibida del transmisor. Al concentrar esta energía en una dirección específica, se logra una mayor intensidad de señal en esa dirección.

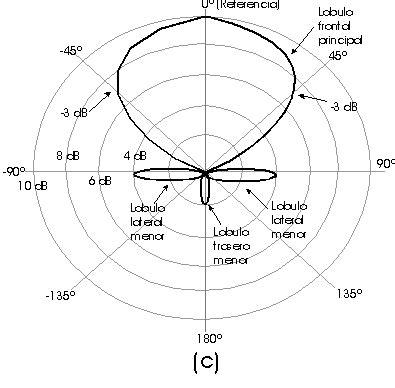

Ancho de Haz

El ancho de haz de una antena direccional es el ángulo de separación entre los puntos donde la potencia de la señal se reduce a la mitad de su valor máximo. Existen dos anchos de haz principales: vertical y horizontal. Los anchos de haz típicos varían desde 120° para antenas de panel hasta menos de 10° para antenas parabólicas de alta ganancia. Anchos de haz más estrechos implican mayor ganancia pero requieren una alineación más precisa.

Relación Frontal-Trasera (F/B Ratio)

La relación frontal-trasera es una medida de la directividad de una antena direccional. Indica la relación entre la energía dirigida hacia adelante y la energía desperdiciada en otras direcciones (incluida la trasera). Una mayor ganancia de antena se correlaciona con una mejor relación frontal-trasera, siendo valores de 20 dB considerados excelentes. Una alta relación F/B es fundamental para minimizar la interferencia de señales que provienen de la dirección opuesta.

Efectos del Entorno en las Antenas Direccionales

La propagación de las señales inalámbricas se ve afectada por diversos fenómenos como la refracción, reflexión y difracción. En entornos interiores, la presencia de pisos, techos y materiales de construcción densos (como hormigón o metal) atenúa y modifica la señal. Los materiales de construcción, por su densidad, reducen las velocidades de propagación de las señales de RF. Las señales con longitudes de onda más cortas son más susceptibles a la distorsión y absorción que las de longitudes de onda más altas. Por ello, el rendimiento real de las antenas en interiores debe ser probado en el sitio específico.

Consideraciones de Frecuencia

El rendimiento direccional de una antena depende en gran medida de la frecuencia de operación:

• Frecuencias más altas (5 GHz, 6 GHz, mmWave): Proporcionan haces más estrechos y permiten mayores tasas de datos, pero tienen menor penetración.
• Frecuencias más bajas (900 MHz, 2.4 GHz): Ofrecen mejor penetración de obstáculos y mayor alcance, pero con tasas de datos potencialmente menores.

Las capacidades de ganancia de antena son específicas de cada frecuencia y no son intercambiables entre bandas.

Montaje y Conexiones: La Precisión es Clave

Las antenas direccionales, debido a su naturaleza enfocada, a menudo requieren una puntería precisa para lograr un rendimiento óptimo. La alineación es fundamental para asegurar que el haz de la antena esté dirigido correctamente hacia el punto de recepción o transmisión deseado.

Además, estas antenas pueden utilizar conectores especializados (como SMA, RP-SMA o U.FL) para su conexión a los dispositivos. Es vital asegurarse de la compatibilidad del tipo de conector de la antena con el dispositivo al que se va a conectar.

Mejores Prácticas para la Instalación de Antenas Direccionales

• Asegurar una línea de visión clara: Siempre que sea posible, elimine obstáculos entre la antena transmisora y receptora.
• Montaje rígido: Las antenas deben montarse de forma segura para evitar movimientos causados por el viento, lo que podría desalinearlas.
• Evitar obstrucciones metálicas: El metal cercano a la antena puede reflejar o bloquear las señales, afectando negativamente el rendimiento.
• Uso de cable coaxial de baja pérdida: La calidad del cable coaxial es crucial. Cables de baja pérdida (como LMR-400) minimizan la atenuación de la señal a lo largo de la distancia.
• Toma de tierra adecuada: Es esencial para la protección contra descargas eléctricas y para mejorar la integridad de la señal.
• Verificar la alineación de polarización: Asegurarse de que la polarización de la antena (vertical u horizontal) coincida con la del dispositivo al que se conecta es fundamental para una recepción óptima.

Interferencia y su Mitigación

La interferencia puede provenir de diversas fuentes, como teléfonos inalámbricos, hornos microondas o señales de radar. Esta interferencia provoca fluctuaciones en la intensidad de la señal, conocidas como "desvanecimiento" (fading), que varían con la frecuencia de la señal. La interferencia reduce la relación señal-ruido (SNR), introduciendo ruido no deseado y señales competidoras.

Las antenas direccionales de mayor ganancia mejoran la SNR al enfocar la energía hacia la trayectoria prevista de la señal y rechazar activamente las interferencias fuera del eje. Esto significa que, aunque una antena direccional pueda captar menos señales de todas partes, las señales que capta en su dirección principal son más fuertes y limpias.

Pros y Contras de las Antenas Direccionales

El uso de antenas direccionales ofrece la ventaja de desviar la energía de la señal de radiofrecuencia en una sola dirección, lo que aumenta las distancias de transmisión y reduce el ancho de haz de la señal. Sin embargo, esto significa que no pueden cubrir áreas amplias alrededor del punto de acceso, ya que su cobertura angular es limitada.

El montaje de antenas direccionales puede ser un desafío debido a la necesidad de identificar y apuntar hacia una dirección específica donde la intensidad de la señal es óptima. La precisión en la alineación es un requisito indispensable para su correcto funcionamiento.

El Rol de la Ganancia y el Ancho de Haz

La ganancia de una antena, medida en dBi (decibelios isotrópicos), indica qué tan bien una antena concentra la energía de radio en una dirección específica en comparación con una antena isotrópica ideal. A medida que aumenta la ganancia de una antena direccional, su patrón de radiación se vuelve más estrecho, lo que resulta en un ancho de haz más reducido. Esto permite alcanzar mayores distancias, pero a costa de una cobertura angular más limitada.

La relación entre la ganancia y el ancho de haz es inversamente proporcional: a mayor ganancia, menor ancho de haz. Por ejemplo, una antena con una ganancia muy alta tendrá un haz extremadamente estrecho, requiriendo una alineación muy precisa. Por el contrario, una antena con menor ganancia tendrá un haz más amplio, ofreciendo una cobertura mayor pero con menor alcance.

Cálculo de Ganancia y Potencia: Las Reglas de los 3 y 10 dB

Comprender cómo la ganancia afecta la potencia de la señal es fundamental. Las reglas empíricas son útiles:

• Regla de los 3 dB: Cada incremento de 3 dB en la ganancia duplica la potencia de la señal. Cada disminución de 3 dB reduce la potencia a la mitad.
• Regla de los 10 dB: Cada incremento de 10 dB resulta en un aumento de potencia de 10 veces. Cada disminución de 10 dB reduce la potencia a 1/10.

Por ejemplo, si una antena tiene una ganancia de 6 dB más que otra, transmitirá con una potencia cuatro veces mayor. Si se añade una antena con 9 dB de ganancia a un dispositivo, la potencia se multiplicará por casi 8 veces (dependiendo de las pérdidas del cable).

Pérdidas de Señal en el Cable

Es crucial considerar las pérdidas de señal que ocurren en el cable coaxial que conecta la antena al dispositivo. Cables de baja calidad o muy largos pueden atenuar significativamente la señal, reduciendo el alcance efectivo. Utilizar cables coaxiales de baja pérdida, como LMR-400, y mantener las longitudes de cable lo más cortas posible es una práctica recomendada.

Antenas Omnidireccionales: Cobertura Total, Alcance Limitado

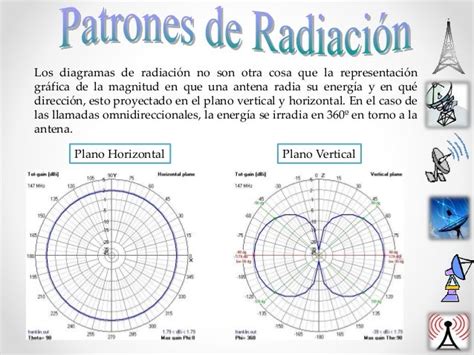

A diferencia de las antenas direccionales, las antenas omnidireccionales están diseñadas para transmitir y recibir señales de manera uniforme en todas las direcciones horizontales (un patrón de 360 grados). Su diagrama de radiación, visto desde arriba, se asemeja a una rosquilla, con la antena en el centro. La potencia es máxima en el plano horizontal y disminuye gradualmente hacia los polos (arriba y abajo), llegando a cero en el eje.

Tipos de Antenas Omnidireccionales

• Antena Dipolo: Compuesta por dos elementos conductores (como varillas o alambres) alineados y separados por un aislante en el centro, donde se aplica la fuente de RF.
• Antena Monopolo: Un solo conductor recto montado perpendicularmente sobre un plano de tierra. Es esencialmente la mitad de un dipolo.
• Antena de Látigo: Un cable o varilla metálica flexible.

Los routers Wi-Fi y los puntos de acceso suelen utilizar antenas omnidireccionales para proporcionar una cobertura de área amplia.

Ventajas y Desventajas de las Antenas Omnidireccionales

La principal ventaja de las antenas omnidireccionales es su cobertura de 360 grados, lo que las hace ideales para cubrir áreas amplias y para escenarios donde la ubicación de los dispositivos clientes es variable o desconocida. Su diseño simple también facilita la instalación.

Sin embargo, la principal desventaja es su menor ganancia en comparación con las antenas direccionales. Al distribuir la energía en todas direcciones, la intensidad de la señal en cualquier punto específico es menor, lo que limita el alcance máximo. Para lograr una mayor distancia, se necesitarían múltiples antenas omnidireccionales distribuidas estratégicamente o el uso de repetidores.

Optimización del Alcance de Antenas Omnidireccionales

Para extender el alcance de una antena omnidireccional, se pueden considerar varias estrategias:

• Optimizar la altura de la antena: Elevar la antena (idealmente 5-10 metros sobre el suelo) reduce las obstrucciones y puede aumentar el alcance entre un 15% y un 40%, dependiendo del terreno. Cada metro adicional de altura puede mejorar la cobertura entre un 3% y un 12%.
• Uso de cables coaxiales de baja pérdida: Reemplazar cables de baja calidad por alternativas de alta pérdida (como LMR-400) puede reducir drásticamente la atenuación de la señal, conservando hasta un 75% más de señal utilizable.
• Integrar amplificadores de señal: Amplificadores de alta ganancia (por ejemplo, de 10 dB) pueden aumentar la intensidad de la señal, pero deben usarse con cuidado para no introducir ruido.
• Reflector de plano de tierra: Utilizar un reflector puede mejorar la eficiencia de la radiación.

Las pruebas sugieren que, en redes Wi-Fi de 2.4 GHz, elevar una antena de 5 m a 10 m puede aumentar el alcance de 150 m a 250 m en condiciones de línea de visión. Sin embargo, más allá de los 15 metros, la curvatura de la Tierra y la interferencia comienzan a limitar los beneficios.

Consideraciones de Instalación para Antenas Omnidireccionales

• Ubicación central: Seleccionar una ubicación central con mínimas obstrucciones es clave.
• Repetidores: Para cubrir edificios de varios pisos, se recomienda el uso de antenas de menor ganancia (como 2 dBi) distribuidas estratégicamente con repetidores ubicados a no más de 30 metros entre sí.
• Polarización: Para antenas omnidireccionales, la polarización vertical suele ser la más común y efectiva para la mayoría de las aplicaciones.

Errores Comunes al Elegir una Antena

Identificar y evitar errores comunes es crucial para una implementación de red inalámbrica exitosa:

• Pensar que más dBi siempre es mejor: Una ganancia excesiva puede ser contraproducente, especialmente en interiores, al estrechar demasiado el haz y dificultar la alineación.
• Usar antenas de alta ganancia en interiores: El patrón de radiación concentrado de estas antenas no es adecuado para la dispersión de señal necesaria en entornos interiores con múltiples niveles.
• Ignorar las pérdidas de cable: Las pérdidas de cable pueden anular los beneficios de una antena de alta ganancia.
• Mezclar polarización vertical y horizontal: No hacer coincidir la polarización entre la antena y el dispositivo reduce drásticamente la calidad de la señal.
• Usar una antena omnidireccional cuando se necesita una direccional (y viceversa): Elegir el tipo de antena incorrecto para la aplicación es un error fundamental.

Aplicaciones Modernas: LTE, IoT y 5G

En el ámbito de las comunicaciones móviles (LTE, GSM) y el Internet de las Cosas (IoT), los principios de ganancia y patrón de radiación de las antenas son los mismos que en WiFi. Sin embargo, estos principios cobran aún mayor importancia debido a las mayores distancias entre estaciones base, la sensibilidad del enlace de retorno y el uso frecuente en entornos industriales y rurales, donde la fiabilidad es primordial. Las antenas direccionales son esenciales para establecer enlaces punto a punto robustos en estas aplicaciones.

Conclusión

El alcance de una antena omnidireccional está intrínsecamente ligado a su capacidad de transmitir y recibir señales en 360 grados. Si bien esto proporciona una cobertura amplia y una instalación sencilla, limita el alcance máximo en comparación con las antenas direccionales. La ganancia de la antena, medida en dBi, es un factor clave: a mayor ganancia, más concentrado es el haz y mayor el alcance potencial, pero también más estrecha es la cobertura angular y más precisa la alineación requerida.

La elección entre una antena omnidireccional y una direccional, y la selección del tipo específico dentro de cada categoría (Yagi, parabólica, panel, dipolo), depende enteramente de la aplicación específica, el entorno de instalación y los requisitos de alcance y cobertura. Comprender las características de cada tipo de antena, junto con las mejores prácticas de instalación y la mitigación de interferencias, es fundamental para optimizar el rendimiento de cualquier red inalámbrica.

Preguntas Frecuentes (FAQs)

¿Qué es el alcance de una antena omnidireccional?El alcance de una antena omnidireccional se refiere a la distancia máxima a la que puede transmitir y recibir señales de manera efectiva, distribuyendo la señal en un patrón de 360 grados. Este alcance es generalmente menor que el de una antena direccional de ganancia comparable.

¿Cómo puedo mejorar el alcance de mi antena omnidireccional?Puedes mejorar el alcance elevando la altura de la antena, utilizando cables coaxiales de baja pérdida, asegurando una buena conexión a tierra y minimizando las obstrucciones en la trayectoria de la señal. El uso de repetidores o amplificadores de señal también puede ser beneficioso.

¿Cuándo debo usar una antena direccional en lugar de una omnidireccional?Debes usar una antena direccional cuando necesites establecer un enlace de largo alcance a un punto específico (enlace punto a punto), para reducir las interferencias de señales no deseadas, o cuando la fuente y el destino de la señal estén en direcciones fijas.

¿Qué es la ganancia de una antena (dBi)?La ganancia de una antena (dBi) mide qué tan bien concentra la energía de radio en una dirección específica en comparación con una antena isotrópica ideal que emite en todas direcciones por igual. Una mayor ganancia generalmente implica un haz más estrecho y un mayor alcance direccional.

¿Cómo afectan los obstáculos el alcance de una antena?Los obstáculos como paredes, edificios, árboles y colinas atenúan y reflejan las señales de radiofrecuencia, reduciendo drásticamente el alcance efectivo. Las antenas direccionales son menos susceptibles a la interferencia multitrayecto causada por estas reflexiones, pero aún requieren una línea de visión clara para un rendimiento óptimo.

¿Son las antenas parabólicas mejores que las Yagi?Para enlaces punto a punto de muy larga distancia, las antenas parabólicas suelen ofrecer un mayor alcance y un haz más estrecho, lo que resulta en una mejor resistencia a la interferencia. Las antenas Yagi son más fáciles de instalar, más ligeras y más estéticas, siendo adecuadas para distancias más cortas o cuando estas consideraciones son prioritarias.
