En el fascinante universo de las comunicaciones por radioafición, lograr una transmisión clara y eficiente es el objetivo primordial. Sin embargo, no todas las antenas están naturalmente alineadas con la impedancia de 50 ohmios de nuestro transceptor. Aquí es donde entra en juego una pieza clave de equipamiento: el acoplador de antena, también conocido como Unidad de Sintonía de Antena (ATU, por sus siglas en inglés). Este dispositivo actúa como un intermediario crucial, adaptando la impedancia real de la antena a la impedancia estándar requerida por el transceptor, o cuando se desea alimentar una antena que se encuentra ligeramente fuera de su frecuencia de diseño.
La Necesidad de un Casamentero de Impedancias
Imaginemos que nuestro transceptor es un cantante con una voz potente y clara, pero la antena es un auditorio con una acústica particular. Si la acústica no es la adecuada, la voz del cantante no llegará con la misma fuerza y claridad a todos los rincones. De manera similar, un transceptor transmite energía eléctrica a una antena. Si la impedancia de la antena no coincide con la del transceptor, una parte significativa de esa energía se reflejará de vuelta hacia el transceptor, en lugar de ser irradiada al espacio como ondas de radio. Esta energía reflejada se conoce como Onda Estacionaria (ROE o SWR en inglés), y una ROE alta puede reducir drásticamente la eficiencia de la transmisión, limitar el alcance de la comunicación e incluso dañar el equipo transmisor debido al calor generado por la energía desperdiciada.
Por ejemplo, una radio naval de alta frecuencia (HF) que transmite 1 kW a una antena de látigo desadaptada sin un acoplador podría irradiar solo 300 W, perdiendo 700 W como calor o energía reflejada. En el ámbito de la aviación, una radio de HF típica de 20 kW podría entregar apenas 6 kW a la antena sin la asistencia de un acoplador. Estos escenarios subrayan la importancia de un acoplador de antena como una herramienta indispensable para optimizar el rendimiento de la instalación de radio.
¿Cómo Funciona un Acoplador de Antena?
Los acopladores de antena no son dispositivos mágicos, sino "casamenteros" de precisión. Cuando se pulsa el botón de transmitir, los sensores del acoplador miden la impedancia de la antena. Si esta impedancia es reactiva (es decir, presenta componentes inductivos o capacitivos), el microcontrolador del acoplador calcula la combinación exacta de inductores (L) y condensadores (C) necesaria para cancelar esa reactancia. Servomotores o condensadores de vacío motorizados ajustan físicamente estos componentes internos para lograr una ROE típicamente inferior a 1.5:1.

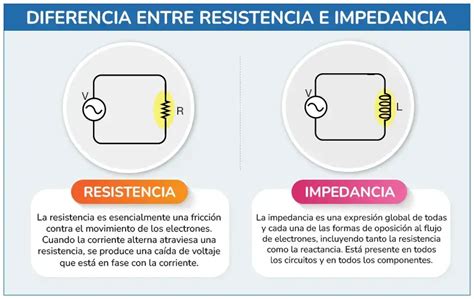

El trabajo del acoplador es brutalmente práctico: une dinámicamente la impedancia de salida fija de nuestro radio (generalmente 50 ohmios) con la impedancia variable que presenta la antena a una frecuencia específica. La impedancia de una antena puede fluctuar significativamente debido a diversos factores. Por ejemplo, al fijar una antena a un vehículo blindado, las pérdidas de tierra pueden hacer que su impedancia varíe caóticamente, pasando de unos pocos ohmios a cientos. Sobre el agua salada, el acoplamiento capacitivo puede hacer que la impedancia oscile en un rango considerable. Los acopladores son la solución a estas fluctuaciones.
La adaptación de impedancia se logra mediante dos mecanismos principales:
- Cancelación de Reactancia: Una antena que es demasiado corta para su longitud de onda actúa de forma capacitiva, mientras que una antena demasiado larga se comporta de forma inductiva. El acoplador inyecta una reactancia igual pero opuesta para cancelar este efecto.
- Transformación de Resistencia: El acoplador también ajusta la resistencia de la antena para que coincida con la del transceptor, asegurando que la máxima potencia se transfiera a la antena.
Tipos de Acopladores de Antena
Existen diversos diseños de acopladores de antena, cada uno con sus particularidades y aplicaciones. Los más comunes incluyen:
Acopladores Manuales

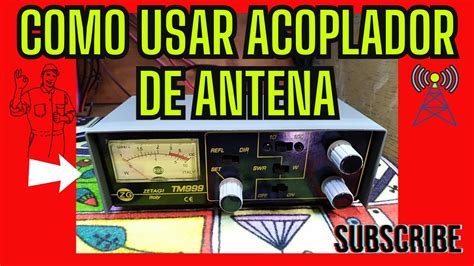

Estos acopladores requieren la intervención del operador para ajustar los componentes (bobinas y condensadores) hasta alcanzar la ROE mínima. Aunque requieren más tiempo y habilidad, ofrecen un control total sobre el proceso de sintonización. Un ejemplo clásico es el acoplador en "Pi", que utiliza una bobina y dos condensadores variables para formar una red LC.
En algunos diseños, la bobina puede ser sustituida o modificada para operar en múltiples bandas. Por ejemplo, una configuración puede utilizar una bobina principal (L1A) para las bandas de 10, 15 y 20 metros, y un conjunto de bobinas (L1A y L1B) para las bandas de 40 y 80 metros. Estos montajes a menudo incorporan un medidor de ondas estacionarias y un watímetro para facilitar el ajuste. La construcción de las bobinas puede realizarse sobre soportes de diversos diámetros, utilizando hilo de cobre esmaltado. Los condensadores variables, a menudo de antiguos receptores de radio a lámparas, suelen tener capacidades de hasta 500 pF y son adecuados para baja potencia.
Se pueden encontrar diseños más complejos que emplean conmutadores para seleccionar la configuración más adecuada a las características de la antena. Estos acopladores multiconfiguración utilizan condensadores variables con capacidades máximas de 150 a 200 pF y separaciones entre placas de 1 mm. La bobina, crucial en estos diseños, puede tener dimensiones específicas como 63.5 mm de diámetro, 2.35 vueltas por centímetro y una longitud total de 101.6 mm, con un total de 24 vueltas. De esta bobina se extraen derivaciones cada 2 vueltas, proporcionando un total de 11 puntos de conexión. Un conmutador con aislante de cerámica, de 5 posiciones y 3 circuitos, permite seleccionar la red LC óptima.
Acopladores Automáticos
Estos dispositivos realizan la tarea de sintonización de forma autónoma, utilizando microprocesadores y servomotores para ajustar los componentes internos. Son especialmente útiles en situaciones donde la frecuencia de operación cambia rápidamente, como en concursos (contests) o en operaciones móviles. Un acoplador automático puede, por ejemplo, ajustar la antena a una frecuencia específica dentro de una banda, permitiendo operar en modo "bypass" (paso directo) en un segmento de la banda y utilizar la función de acoplamiento para el resto.
Los acopladores automáticos modernos son cada vez más sofisticados. Por ejemplo, algunos modelos para aeronaves utilizan sensores que muestrean la impedancia de la antena miles de veces por segundo. Si la turbulencia sacude el avión y la impedancia de la antena cambia drásticamente, el procesador digital de señal (DSP) del acoplador calcula nuevos valores de inductancia y capacitancia en microsegundos, y los condensadores de vacío motorizados sintonizan físicamente el circuito antes de que el piloto termine de dar un aviso.
Acopladores Direccionales
Aunque menos comunes para la radioafición general, los acopladores direccionales son dispositivos de microondas que se utilizan ampliamente en sistemas de microondas para distribuir la potencia de la señal de acuerdo con una proporción determinada. En las bandas de VHF y UHF, se emplean en diversas aplicaciones de combinación, muestreo y división de potencia de RF. Son comunes en sistemas de antena distribuida (DAS) para muestrear RF para sistemas alimentados por fibra y distribuir energía a través de redes de cable alimentador. Los acopladores direccionales adecuados para cubrir UHF a frecuencias celulares de gama alta pueden ahorrar costos de actualización cuando se necesita acomodar la cobertura de radio de seguridad pública en un DAS diseñado para cobertura celular. Los acopladores de antena de las series VHF y UHF de Topwave Telecom, por ejemplo, operan en rangos de frecuencia de 136-174 MHz y 350-520 MHz respectivamente.
Consideraciones Clave al Usar un Acoplador
Pérdidas Adicionales
Si bien el propósito principal de un acoplador es mejorar la adaptación de impedancia, es importante recordar que ningún dispositivo es perfecto. Los acopladores, especialmente aquellos con múltiples componentes y redes de ajuste complejas, introducen sus propias pérdidas. Estas pérdidas, aunque generalmente mínimas, pueden ser significativas en ciertas circunstancias, como al intentar acoplar antenas de dimensiones muy reducidas o con resistencias de radiación muy bajas.
Una forma práctica de evaluar si las pérdidas en un acoplador son excesivas es comprobar su temperatura al utilizarlo. Si el acoplador se calienta considerablemente, es un indicio de que está disipando una cantidad apreciable de energía en forma de calor.
Antenas Resonantes vs. No Resonantes
La eficacia de un acoplador de antena depende en gran medida del tipo de antena que se esté utilizando.
- Antenas Resonantes: Si una antena es resonante en una frecuencia cercana a la de operación, un acoplador puede ajustarla eficazmente. Por ejemplo, un dipolo de hilo que resuena en 3.680 MHz puede ser ajustado con un acoplador para operar en 3.690 MHz con una ROE de 1.5:1, permitiendo que el equipo transmita a plena potencia. Sin embargo, si se intenta operar muy lejos de la frecuencia de resonancia, el rendimiento de la antena será bajo.
- Antenas No Resonantes: Para antenas que no son resonantes en ninguna banda de interés (como un hilo largo), el uso de un acoplador es esencial. Sin embargo, el rendimiento será limitado, y la antena puede no ser audible en las frecuencias deseadas.
La "Longitud Tabú"
Existe una longitud crítica en los conductores de antena que puede dificultar la adaptación normal por parte de un acoplador: la media longitud de onda (½ λ) y sus múltiplos en cada rama. La resonancia de un conductor en media onda provoca puntos de altísima impedancia en sus extremos, que están fuera del alcance de los acopladores estándar. Por lo tanto, para construir una antena multibanda con un acoplador remoto automático, es crucial seleccionar una longitud que no sea resonante en media onda (o sus múltiplos) en ninguna de las bandas de operación deseadas. Algunas revistas de radioafición americanas sugieren longitudes de 43 pies (aproximadamente 13.10 metros) para antenas verticales como un radiante óptimo para ser sintonizado con un acoplador remoto automático.
El Problema de la Malla del Cable Coaxial

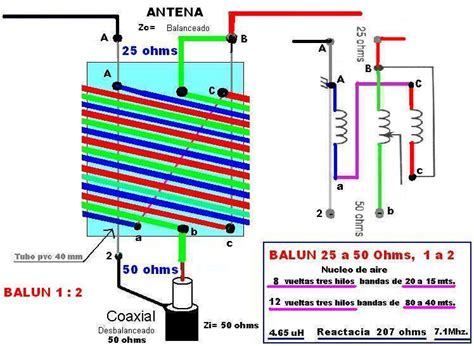

Una preocupación importante al utilizar acopladores, especialmente con altas ROE, es la posibilidad de que la malla del cable coaxial irradie energía de RF. Esto puede ocurrir cuando la ROE es alta en el camino que va de la antena al acoplador. Para evitar la RF en el cable, es recomendable usar un balun 1:1 y ferritas grandes cerca del balun.
Si la antena es simétrica (como un dipolo) y se conecta a un acoplador asimétrico, puede ser necesario un balun de corriente (un-un) con anillos de ferrita inmediatamente antes del acoplador para evitar corrientes de RF por el exterior de la malla del coaxial. Si no es posible aislar la masa del acoplador del mástil de soporte, se podría necesitar un balun de tensión o de tipo transformador para independizar las tensiones de RF aplicadas a cada rama de la antena.
Construcción de un CHOQUE DE RF 1a. Parte
Optimización y Rendimiento
El objetivo final de usar un acoplador de antena es optimizar el rendimiento de la instalación de radio. Si las pérdidas en la línea de transmisión son una preocupación, lo más lógico es comenzar por instalar antenas resonantes y bien ajustadas en cada banda. Las antenas comerciales, correctamente montadas, suelen garantizar la impedancia y adaptación por parte del fabricante. Si presentan problemas de ROE, una revisión cuidadosa de su montaje es lo recomendado.
Cuando se utiliza un acoplador automático incorporado en el equipo, es aconsejable mantenerlo en modo "bypass" (paso directo) siempre que la ROE sea aceptable y el transmisor no reduzca su potencia por autoprotección (normalmente con ROE > 2:1). El uso del acoplador no mejorará las pérdidas en el cable coaxial; de hecho, puede introducir pérdidas adicionales, aunque generalmente mínimas.
En escenarios de competición como los concursos, donde cada vatio cuenta, la capacidad de ajustar rápidamente el acoplador a la frecuencia deseada es una ventaja significativa. Permite cubrir un segmento de la banda directamente en bypass y utilizar la función de acoplamiento para el resto, maximizando así la eficiencia de transmisión.
Durabilidad y Fiabilidad en Entornos Difíciles
La fiabilidad de los acopladores de antena es crucial en entornos operativos exigentes. En estaciones de investigación en el Ártico, se han implementado acopladores que mantienen una alta eficiencia incluso a temperaturas bajo cero (-40 °C), utilizando relés herméticamente sellados y condensadores llenos de aceite. Los fallos más comunes suelen estar relacionados con relados coaxiales corroídos después de miles de ciclos de sintonización.
La reducción de componentes en los acopladores modernos no solo se traduce en menores costos, sino también en mayor fiabilidad. En sistemas desplegados en vehículos de respuesta a emergencias o plataformas en alta mar, cada condensador, inductor o relé adicional representa un posible punto de fallo. Los datos sugieren una reducción significativa en el número de componentes al utilizar acopladores de antena modernos en comparación con configuraciones tradicionales que requerían múltiples elementos de sintonización discretos.
La durabilidad se ve reforzada por el uso de componentes de alta calidad. Los acopladores móviles a menudo utilizan condensadores cerámicos monolíticos clasificados para más de 100,000 ciclos de sintonización, en contraposición a los condensadores electrolíticos que pueden degradarse en entornos de alta humedad. En redes de respuesta a huracanes, los vehículos equipados con acopladores han demostrado una disponibilidad de señal significativamente mayor durante tormentas severas, en comparación con sistemas sin acoplamiento.
El Futuro de los Acopladores de Antena
Es muy posible que estos sistemas radiantes, que permiten disponer de una antena multibanda con menores pérdidas en la línea de transmisión, se popularicen aún más en el futuro. La tendencia es hacia acopladores con menores pérdidas, lo que plantea el desafío de exigir a los fabricantes información detallada sobre las pérdidas para cada valor de ROE y cada banda.
La automatización y la inteligencia artificial están jugando un papel cada vez más importante. Los acopladores modernos abordan las derivas de las antenas (causadas por cambios de temperatura, humedad o proximidad a objetos metálicos) mediante sistemas de bucle cerrado. Los sensores muestrean la impedancia de la antena continuamente, y los algoritmos calculan y aplican los ajustes necesarios en tiempo real, superando las limitaciones de la sintonización manual, que es un proceso propenso a errores humanos y a la deriva de componentes.
En resumen, el acoplador de antena es un componente esencial para cualquier radioaficionado que busque optimizar el rendimiento de su sistema de comunicación. Desde garantizar la máxima transferencia de potencia hasta permitir la operación en múltiples bandas con una sola antena, su papel es fundamental para lograr comunicaciones claras y eficientes en el vasto espectro de las ondas de radio.
