El Probador de Cable Ethernet: Funcionamiento y Aplicaciones Esenciales

En el mundo de las telecomunicaciones y las redes de datos, la fiabilidad de la conexión es primordial. Los cables de red, como los Ethernet, son la espina dorsal de la comunicación entre dispositivos, permitiendo compartir archivos y acceder a información de manera eficiente. Sin embargo, estos cables, a pesar de su aparente simplicidad, pueden presentar fallos que interrumpen el flujo de datos y generan frustración. Es aquí donde entra en juego una herramienta fundamental: el probador de cable Ethernet, también conocido como tester de cable de red. Este dispositivo multifuncional se ha convertido en un salvavidas para técnicos de redes y profesionales de TI, permitiéndoles diagnosticar y solucionar problemas de conectividad de forma rápida y precisa.

¿Qué es un Probador de Cable de Red y Por Qué es Importante?

Un probador de cable de red es un instrumento de medición diseñado para verificar la integridad y el correcto funcionamiento de los cables de red. Su objetivo principal es determinar si un cable está correctamente conectado y si es capaz de transmitir una señal de manera fiable. Al enviar una corriente eléctrica a través de los conductores del cable y verificar la conectividad en sus puntos finales, el probador puede identificar problemas como circuitos abiertos, cortocircuitos, conexiones defectuosas o cableado incorrecto.

La importancia de esta herramienta radica en su capacidad para prevenir y resolver problemas de red antes de que se conviertan en interrupciones mayores. Ya sea al instalar un cable nuevo o al solucionar problemas en una red existente, las pruebas de cable juegan un papel crucial. Un cableado defectuoso puede ser la causa subyacente de conexiones lentas, desconexiones frecuentes o la imposibilidad de comunicarse entre dispositivos. Utilizar un probador de cable de red permite descartar o confirmar que el fallo reside en el cableado, ahorrando tiempo y dinero al evitar la sustitución innecesaria de otros componentes de la red.

Tipos de Probadores de Cable de Red

Los probadores de cable de red no son una herramienta monolítica; existen diferentes tipos, cada uno con sus propias capacidades y aplicaciones. Se pueden clasificar principalmente en dos categorías: activos y pasivos.

• Probadores Activos: Estos dispositivos envían una señal desde un extremo del cable conectado y luego verifican si esa señal regresa en el otro extremo. Son particularmente útiles para diagnosticar problemas de transmisión de datos y verificar la continuidad de los circuitos. Muchos probadores activos incluyen funcionalidades de generador de tonos, que envían señales de prueba a través de los cables para ayudar a identificar problemas específicos como cortocircuitos o puertos abiertos.
• Probadores Pasivos: Aunque menos comunes como herramientas independientes, los conceptos de pruebas pasivas se integran en muchos probadores multifunción. Estos probadores se centran en verificar la continuidad y la correcta asignación de los pines en los conectores, sin enviar activamente señales de datos complejas.

Además de esta distinción fundamental, los probadores varían en complejidad. Los modelos básicos pueden detectar problemas de conectividad simples, como un circuito abierto. Sin embargo, los probadores de nivel profesional van más allá, pudiendo identificar la ubicación exacta de un corte, determinar el calibre del cable utilizado e incluso generar su propia señal para probar la susceptibilidad a interferencias.

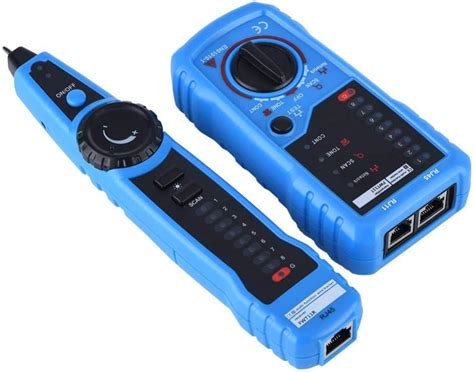

Un ejemplo destacado de probador multifunción es el NOYAFA NF-858C. Este dispositivo no solo prueba la conectividad, sino que también puede localizar y medir la longitud de cables de red y BNC. Es capaz de probar hasta 10 tipos de cables, incluyendo cables coaxiales y de par trenzado. Su funcionamiento intuitivo permite identificar rápidamente problemas de cableado, ya que indica si la conexión es correcta (luz verde) o si existe un problema (luz roja).

Comprendiendo el Cable Ethernet

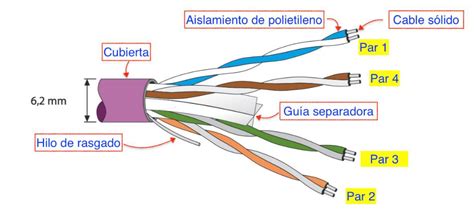

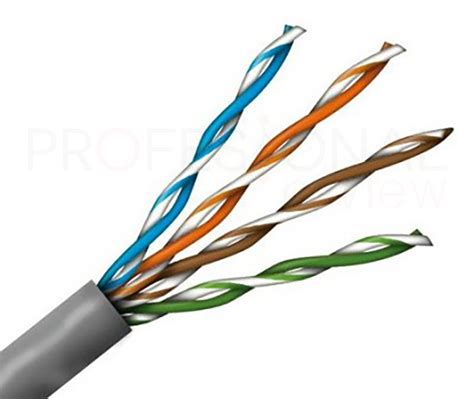

Antes de adentrarnos en el uso del probador, es fundamental entender la estructura básica de un cable Ethernet, también conocido como cable de red. Un cable Ethernet típico está compuesto por ocho hilos de cobre, organizados en cuatro pares trenzados. Este trenzado de los cables es una característica de diseño crucial que ayuda a reducir las interferencias electromagnéticas (EMI) y la diafonía (crosstalk) entre los pares de cables.

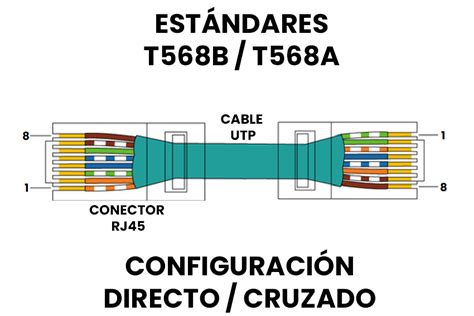

La forma en que estos ocho hilos se conectan a los extremos del cable, típicamente a través de conectores RJ45, debe seguir un estándar específico para que la comunicación sea exitosa. Los estándares más comunes son EIA/TIA 568A y EIA/TIA 568B. La norma EIA/TIA 568-B es una de las más extendidas en la actualidad. Seguir estas normativas asegura que los pares de cables se conecten en el orden correcto, permitiendo que la corriente fluya sin obstáculos y que los datos se transmitan de forma eficiente.

Los cables Ethernet se clasifican en diferentes categorías (Cat), como Cat 5, Cat 6, Cat 6a, etc. Cada categoría define el rendimiento del cable en términos de frecuencia nominal de ancho de banda y velocidad de transmisión de datos. Por ejemplo, el cable Cat 5 tiene una frecuencia nominal de ancho de banda de 100 MHz, mientras que el cable Cat 6 es probado para una frecuencia de 250 MHz, lo que le permite soportar velocidades de transmisión de datos más altas y una mayor resistencia a las interferencias.

Los cables Ethernet se fabrican físicamente en dos formas principales: sólidos y trenzados. Los cables sólidos, con un solo conductor de cobre por hilo, tienden a ofrecer un mejor rendimiento y protección contra la interferencia eléctrica, siendo ideales para instalaciones de cableado estructurado de larga distancia. Los cables trenzados, compuestos por múltiples hilos finos trenzados juntos, son más flexibles, menos propensos a sufrir daños físicos por doblado o torsión, y son más adecuados para conexiones cortas y dispositivos portátiles.

¿Cómo Funciona un Probador de Cable de Red?

El principio fundamental detrás del funcionamiento de un probador de cable de red es la verificación de la continuidad eléctrica y la correcta asignación de los conductores. Cuando se conecta un cable Ethernet a un probador, este realiza una serie de pruebas para determinar su estado.

El proceso general implica:

1. Conexión de los Extremos: Se conectan ambos extremos del cable Ethernet que se desea probar a las unidades correspondientes del probador. Algunos probadores constan de una unidad principal y una unidad remota, mientras que otros son dispositivos compactos que requieren conectar el cable a sus puertos designados.
2. Envío de Señal: El probador envía una señal eléctrica o una corriente de bajo voltaje a través de los conductores del cable.
3. Verificación de Conectividad: La unidad receptora del probador (o la unidad principal si se usa una unidad remota) detecta la señal en el otro extremo.
4. Análisis de Resultados: El probador analiza si la señal ha llegado correctamente a todos los conductores esperados y en el orden correcto.

La forma en que se presentan los resultados varía según el modelo del probador. Los modelos más básicos suelen utilizar luces LED. Si se utiliza una configuración 568B, lo normal es que los LEDs se iluminen de forma consecutiva desde el 1 hasta el 8 en ambas unidades del probador.

• Luz Verde (o secuencia correcta de LEDs): Indica que el cable está en buen estado, todos los circuitos están cerrados y la conexión es correcta. La señal llega de un extremo a otro sin interrupciones.
• Luz Roja (o ausencia de luz en un LED, o secuencia incorrecta): Significa que el cable tiene un fallo. Esto puede ser un circuito abierto (un conductor no está conectado), un cortocircuito (dos conductores están tocándose indebidamente), una conexión cruzada (los pares están mal asignados) o un problema de continuidad. Si un LED no se ilumina, por ejemplo, podría indicar que no hay contacto en ese hilo específico, lo que podría causar problemas de sincronización o impedir la transmisión de energía, como en el caso de Power over Ethernet (PoE).

Los probadores más avanzados pueden mostrar información más detallada en una pequeña pantalla LCD, indicando el tipo específico de fallo, la ubicación aproximada de un corte o incluso la longitud del cable. Algunos modelos avanzados incluso pueden generar señales de prueba para evaluar la calidad de la transmisión y la resistencia a interferencias.

Procedimiento Paso a Paso para Probar un Cable Ethernet

Utilizar un probador de cable de red es un proceso relativamente sencillo, y no requiere ser un experto en electrónica. Siguiendo estos pasos, cualquier persona puede verificar el estado de sus cables Ethernet:

1. Preparación del Probador: Asegúrese de que el probador de cable de red esté listo para su uso. Si funciona con baterías, verifique que estén cargadas. Si requiere alimentación externa, conéctelo a una toma de corriente. Consulte el manual de instrucciones para conocer los requisitos de energía específicos de su modelo.
2. Conexión del Cable Ethernet: Tome el cable Ethernet que desea probar. Conecte un extremo del cable al puerto de entrada designado en la unidad principal del probador (a menudo etiquetado como "IN" o "MAIN"). Conecte el otro extremo del cable al puerto de salida correspondiente en la unidad remota del probador (a menudo etiquetado como "OUT" o "REMOTE"). Asegúrese de que los conectores RJ45 encajen firmemente en sus respectivos puertos.
3. Encendido y Selección del Modo de Prueba: Encienda el probador de cable de red. La mayoría de los probadores se inicializan automáticamente. Algunos modelos pueden requerir que seleccione un modo de prueba específico. Los modos comunes incluyen pruebas de continuidad, pruebas de polaridad o pruebas de longitud. Para una prueba estándar de cableado, la prueba de continuidad suele ser suficiente. Consulte el manual del probador para conocer las opciones disponibles y seleccione la que mejor se adapte a sus necesidades.
4. Inicio de la Prueba: Presione el botón "Probar" o "Test" en el probador. Algunos modelos inician la prueba automáticamente una vez conectados ambos extremos y encendidos. El probador enviará la señal a través del cable.
5. Análisis de los Resultados: Observe las luces LED o la pantalla del probador. Si todos los LEDs se iluminan en secuencia correcta (por ejemplo, de 1 a 8), o si la pantalla muestra un mensaje de "PASS" o "OK", el cable está funcionando correctamente. Si algún LED no se ilumina, se ilumina en un orden incorrecto, o la pantalla muestra un mensaje de error ("FAIL", "ERROR"), el cable tiene un problema.
6. Interpretación de Fallos Comunes:
   • Ausencia de luz en un LED: Indica un problema de continuidad en ese hilo específico. El cable podría no estar correctamente crimpado en uno de los extremos.
   • Secuencia de luces incorrecta: Sugiere que los hilos están conectados en el orden equivocado, lo que podría resultar en un cable cruzado (crossover) si no es lo que se buscaba, o simplemente un error de conexión.
   • Luces rojas o parpadeo errático: Pueden indicar un cortocircuito o una conexión defectuosa.
7. Acción Correctiva: Si la prueba no fue exitosa, el siguiente paso es reemplazar el cable Ethernet defectuoso por uno nuevo y funcional. Si el problema persiste con un cable nuevo, la causa podría estar en los puertos de los dispositivos de red (router, switch, PC) o en la configuración de la red.

Solución de Problemas Adicionales y Consideraciones

Si bien el probador de cable de red es una herramienta invaluable, es importante recordar que no es la única solución para todos los problemas de red. A veces, los problemas pueden originarse en otros componentes.

• Reiniciar el Módem/Router: Antes de culpar al cableado, un paso sencillo es reiniciar el módem y el router. Desconecte el cable de alimentación o mantenga presionado el botón de reinicio. Espere de 30 a 60 segundos antes de volver a encenderlos. Permita que los dispositivos restablezcan la conexión, lo que puede tardar de dos a tres minutos.
• Consideraciones sobre el Cableado:
  • Evitar doblarlos: Los cables de red son sensibles a las torsiones y doblados bruscos, que pueden dañar los hilos internos.
  • Alejarlos de fuentes de calor: El calor excesivo puede degradar la calidad del cable.
  • Utilizar canaletas: Para instalaciones con muchos cables, el uso de canaletas ayuda a protegerlos y organizarlos.
• Limitaciones de los Probadores Básicos: Los probadores de cable de red básicos son excelentes para identificar problemas de continuidad y cortocircuitos. Sin embargo, pueden no detectar fallos intermitentes que solo ocurren bajo ciertas condiciones de carga o interferencia. Tampoco suelen identificar problemas relacionados con la atenuación de la señal o el retardo de propagación, que son más relevantes en redes de alta velocidad. Para un diagnóstico más profundo, se requieren analizadores de red más sofisticados.
• Calibración del Probador: Antes de realizar pruebas críticas, es recomendable verificar que el probador de cable de red esté calibrado correctamente. Esto implica asegurarse de que las baterías estén cargadas y que el dispositivo esté configurado según las especificaciones del cable que se está probando.
• Normativas y Estándares: Es importante recordar que todos los procedimientos de prueba se realizan de acuerdo con estándares establecidos por entidades como IEC, ANSI e IEEE. El conocimiento de estas normas, como la EIA/TIA 568-B, es fundamental para la correcta instalación y verificación del cableado estructurado.

Conclusión

En resumen, el probador de cable Ethernet es una herramienta esencial y versátil para cualquier persona involucrada en la instalación, mantenimiento o solución de problemas de redes de computadoras. Su capacidad para verificar de manera rápida y eficiente la integridad del cableado ahorra tiempo, reduce la frustración y asegura una conectividad de red fiable. Al comprender cómo funcionan estos dispositivos y cómo interpretar sus resultados, los técnicos y usuarios domésticos pueden mantener sus redes funcionando sin interrupciones, garantizando que la comunicación fluya sin problemas a través de los cables que conectan nuestro mundo digital.
