La comunicación en redes industriales es fundamental para la automatización y el control de procesos. Dentro de este ámbito, Profibus DP se ha consolidado como un bus de comunicación de alta velocidad, reconocido por su eficiencia y fiabilidad. Sin embargo, su naturaleza de alta velocidad impone requisitos estrictos en cuanto a la infraestructura de cableado, especialmente en lo que respecta a las líneas derivadas. Estas líneas, si no se gestionan adecuadamente, pueden ser propensas a reflexiones de señal que, en última instancia, afectarían negativamente la integridad y la transmisión de datos. Es en este contexto donde los repetidores y concentradores de señal, como los ofrecidos por Procentec, juegan un papel crucial para garantizar el rendimiento óptimo y la expansión flexible de las redes Profibus DP.
La Necesidad de Repetidores en Redes Profibus DP

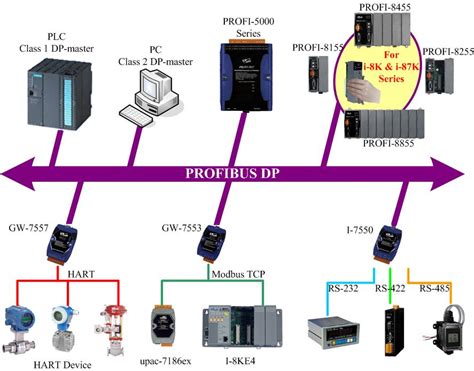

Profibus DP (Decentralized Peripherals) es un estándar de comunicación serial que permite la interconexión de dispositivos de automatización, como autómatas programables (PLCs), unidades de entrada/salida remotas y dispositivos de campo. Su diseño se basa en una topología de bus, donde todos los dispositivos se conectan a un único cable principal. Si bien esta topología es sencilla, presenta limitaciones inherentes en cuanto a la longitud total del bus y el número de dispositivos que se pueden conectar. Además, las señales eléctricas pueden degradarse a medida que viajan a lo largo del cable, especialmente en entornos industriales con interferencias electromagnéticas.
Las reflexiones de señal ocurren cuando una señal eléctrica encuentra un cambio en la impedancia de la línea, lo que provoca que parte de la energía de la señal "rebote" hacia atrás. En una red Profibus DP, esto puede ser causado por terminaciones inadecuadas, empalmes defectuosos o la propia longitud de los cables. Estas reflexiones pueden superponerse a la señal original, distorsionándola y provocando errores de comunicación o, en el peor de los casos, la pérdida total de la conexión.
Para mitigar estos problemas y permitir la expansión de las redes Profibus DP más allá de sus límites inherentes, se utilizan repetidores. Un repetidor actúa como un amplificador y regenerador de señal. Recibe la señal degradada de un segmento del bus, la procesa, la limpia y la retransmite al siguiente segmento con la fuerza y la integridad originales. Esto permite extender la longitud total de la red y conectar un mayor número de dispositivos de manera fiable.
ProfiHub B4FO2+: Un Concentrador Multifuncional para Redes Profibus DP
El ProfiHub B4FO2+ de Procentec se presenta como una solución innovadora que aborda múltiples necesidades de comunicación en redes Profibus DP. Este dispositivo integra en una única unidad cuatro repetidores transparentes y galvánicamente aislados, junto con un módulo de enlace óptico. Esta combinación lo hace excepcionalmente versátil, capaz de actuar no solo como un repetidor de alta capacidad sino también como un conversor de fibra óptica a puerto de serie RS-485.
La principal ventaja del ProfiHub B4FO2+ radica en su capacidad para crear segmentos de red aislados. Cada uno de los cuatro puertos RS-485 del dispositivo puede gestionar hasta 31 dispositivos Profibus DP, manteniendo la longitud estándar del bus. Al aislar eléctricamente cada segmento, se minimiza el impacto de los problemas en una parte de la red sobre las otras. Esto se traduce en una mayor robustez y fiabilidad del sistema general.
Una característica especialmente valiosa es la capacidad de realizar cambios o adiciones de equipos en la red mientras las operaciones están en marcha. Gracias a los segmentos aislados que facilita el ProfiHub, los técnicos pueden modificar la configuración de la periferia sin interrumpir el proceso productivo. Esto es crucial en entornos industriales donde el tiempo de inactividad se traduce en pérdidas económicas significativas. La galvánica aislamiento protege los dispositivos conectados de sobretensiones y diferencias de potencial, garantizando la seguridad y la longevidad de los componentes.
El módulo de enlace óptico integrado abre la puerta a la comunicación a través de fibra óptica, que ofrece ventajas sustanciales sobre el cableado de cobre, como una mayor inmunidad al ruido electromagnético, distancias de transmisión mucho mayores y la capacidad de atravesar zonas peligrosas o con alta interferencia. El ProfiHub B4FO2+ puede actuar como un conversor, permitiendo la extensión de la red Profibus DP utilizando la fibra óptica como medio de transmisión principal entre segmentos distantes o en entornos hostiles.
ProfiHub B2+: Flexibilidad en Topologías y Redundancia

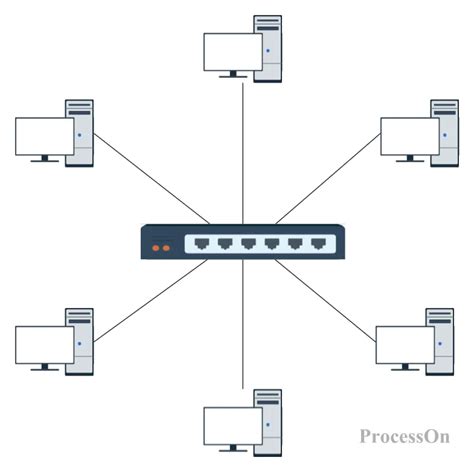

El ProfiHub B2+ de Procentec es otro componente clave en la construcción de redes Profibus DP flexibles y robustas. Este dispositivo está diseñado para facilitar la creación de segmentos en estrella, triángulo o bus RS-485, permitiendo configuraciones de red adaptadas a las necesidades específicas de cada instalación. Ofrece la posibilidad de tener largas líneas de derivación, lo cual es esencial para cubrir áreas extensas o para conectar dispositivos distribuidos en diferentes ubicaciones.
Este repetidor está concebido para entornos IP 20, lo que indica una protección contra objetos sólidos de más de 12.5 mm, pero sin protección contra el agua. Su diseño es sencillo y robusto, lo que lo convierte en una opción fiable para la automatización industrial. La capacidad de diseñar redes "orientadas a objetos" se refiere a la modularidad y la facilidad con la que se pueden integrar nuevos componentes o modificar la estructura existente sin afectar el funcionamiento global.
Una de las funcionalidades más destacadas del ProfiHub B2+ es su capacidad para implementar redundancia. Al activar la función de redundancia, el dispositivo se transforma en una solución de repetidor redundante. Esto significa que la red puede seguir funcionando incluso si uno de los caminos de comunicación falla. La redundancia es un aspecto crítico en muchas aplicaciones industriales donde la continuidad del proceso es primordial. Al ofrecer esta funcionalidad de manera integrada y rentable, el ProfiHub B2+ se convierte en una opción atractiva para aumentar la fiabilidad del sistema.
El ProfiHub B2+ opera a diversas velocidades de conexión, incluyendo 9.6 Kbps, lo que permite su integración en una amplia gama de aplicaciones Profibus DP. La alimentación del dispositivo es de 9V, un voltaje estándar en muchos sistemas industriales.
ProfiHub B2+R: Redundancia Avanzada y Eficiencia de Costes
El ProfiHub B2+R lleva las capacidades de redundancia un paso más allá. Este modelo está equipado con dos repetidores transparentes y aislados galvánicamente, que a su vez ofrecen tres segmentos de comunicación. Cada uno de estos segmentos puede soportar hasta 31 dispositivos y alcanzar una longitud de cable comparable a la del bus principal, manteniendo la integridad de la señal.
Para optimizar costes y ofrecer flexibilidad en la conexión, el ProfiHub B2+R incorpora tanto terminales de tornillo como conectores DB9. Esta dualidad permite a los técnicos elegir el método de conexión más conveniente para cada aplicación, ya sea para instalaciones permanentes con terminales de tornillo o para conexiones más rápidas y temporales con conectores DB9.
La característica distintiva del ProfiHub B2+R es su capacidad para formar pares redundantes. Cuando la redundancia de bus está activada, dos segmentos del dispositivo se configuran como un par redundante. Esta configuración es totalmente compatible con el módulo ABB RLM01, lo que facilita su integración en sistemas existentes que utilizan esta tecnología. La redundancia de bus asegura que, en caso de fallo en uno de los cables o repetidores, la comunicación se redirija automáticamente a través del segundo canal, minimizando la interrupción del servicio. Al igual que su predecesor, opera a velocidades de conexión de 9.6 Kbps.
Protocolo de comunicación: PROFIBUS
Conectividad y Diagnóstico Avanzado con Procentec
Procentec no solo ofrece soluciones de repetidores y concentradores, sino también herramientas que facilitan la instalación, el diagnóstico y la gestión de redes Profibus DP. La utilización de conectores M12 macho-hembra, por ejemplo, permite a los técnicos configurar una red Profibus DP de manera rápida y sencilla. Estos conectores son robustos, resistentes a vibraciones y ofrecen una protección superior contra el polvo y la humedad, lo que los hace ideales para entornos industriales.
Además, un conector M12 adicional en algunos de estos dispositivos permite la conexión de herramientas de diagnóstico avanzadas, como el ProfiTrace de Procentec. Esta capacidad de conectar un analizador de red en tiempo real a un sistema en funcionamiento, incluso con un adaptador, es invaluable para la monitorización del rendimiento, la detección de problemas y la optimización de la red.
El núcleo avanzado de 12 Mbps del D1, que comparte la misma tecnología que el ProfiHub, destaca por su resistencia RS-485 mejorada y su capacidad para conectarse en cascada sin limitaciones. Este tipo de dispositivos están diseñados para evitar fallos comunes, como los cortocircuitos, y para supervisar constantemente los datos, filtrando digitalmente cualquier indicio de fallo. La robustez de la interfaz RS-485 es crucial para mantener la integridad de la señal en distancias considerables y en entornos con alta actividad eléctrica.
Consideraciones Adicionales y Términos Legales
Es importante tener en cuenta que los precios de estos componentes, como se indica en la información proporcionada, no suelen incluir impuestos, gastos de entrega ni derechos de exportación. Tampoco suelen abarcar los costos de instalación o puesta en marcha. La información sobre los productos puede provenir de diversas fuentes, y es posible que los códigos de producto o las versiones disponibles no siempre coincidan exactamente con las del fabricante oficial o sus distribuidores autorizados. Por ello, se recomienda verificar las especificaciones exactas y las versiones requeridas al momento de la compra.
Los términos y condiciones de venta detallados por distribuidores como COPROMATIC SPA y WiAutomation (PARCOP S.R.L.) subrayan la importancia de la claridad en las transacciones. Estos términos cubren aspectos como la naturaleza de los productos (nuevos, excedentes, reacondicionados), la garantía, las políticas de envío y pago, y los derechos del consumidor. Se enfatiza que algunos distribuidores pueden no ser distribuidores autorizados de las marcas que venden, sino que operan como intermediarios para productos nuevos o excedentes. Esto significa que los productos pueden tener fechas de producción más antiguas o pertenecer a lotes anteriores a los disponibles a través de canales oficiales.
La protección de marcas registradas, logotipos y nombres de proveedores es un aspecto legal fundamental, y se respeta la propiedad intelectual de las respectivas empresas. En cuanto a los pagos, se suelen ofrecer métodos seguros como PayPal, tarjetas de crédito y transferencias bancarias, protegidos por certificaciones SSL y protocolos HTTPS.
La disponibilidad de los productos puede variar, y los vendedores se esfuerzan por mantener las listas de inventario actualizadas. Sin embargo, debido a la naturaleza dinámica del mercado de componentes industriales, pueden surgir situaciones de indisponibilidad o necesidad de sustitución por productos similares. En tales casos, la comunicación clara y la aceptación por parte del cliente son esenciales.
Conclusión Parcial sobre la Infraestructura de Red
La construcción de redes Profibus DP eficientes y fiables requiere una cuidadosa planificación y la selección de componentes adecuados. Los repetidores y concentradores de Procentec, como el ProfiHub B4FO2+, B2+ y B2+R, ofrecen soluciones avanzadas para superar las limitaciones inherentes del bus Profibus DP. Estos dispositivos no solo permiten la expansión de la red en términos de longitud y número de dispositivos, sino que también introducen características cruciales como el aislamiento galvánico, la redundancia y la flexibilidad en la topología. La capacidad de gestionar segmentos de red aislados simplifica el mantenimiento, permite la adición o modificación de equipos sin interrumpir las operaciones y mejora la robustez general del sistema. Al comprender las funcionalidades y beneficios de estos componentes, los ingenieros y técnicos pueden diseñar e implementar redes Profibus DP que sean a la vez potentes, flexibles y altamente fiables, adaptándose a las demandas cambiantes de la automatización industrial moderna. La integración de herramientas de diagnóstico y conectores robustos, como los M12, complementa estas soluciones, facilitando la instalación y el mantenimiento proactivo de la red.
