Al adentrarnos en el diseño de sistemas de transmisión de radiofrecuencia (RF), la selección del cable coaxial adecuado es una decisión crítica que impacta directamente en el rendimiento y la fiabilidad del sistema. Si bien la adaptación de impedancias entre los diversos componentes es un aspecto que se aborda con la máxima diligencia, la elección del cable en función de la frecuencia de operación y la distancia entre el transmisor y la antena, así como sus características intrínsecas, son factores igualmente determinantes. La impedancia característica de 50 ohmios es un estándar omnipresente en la industria de RF, y comprender las limitaciones de frecuencia de estos cables es esencial para evitar pérdidas de señal significativas e incluso fallos del sistema.
Comprendiendo la Interacción entre Atenuación y Pérdida de Retorno Estructural (SRL)

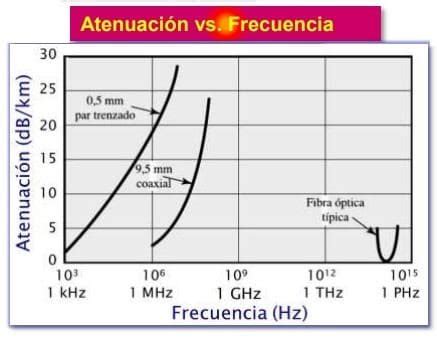

Uno de los aspectos menos recordados, pero de vital importancia, al seleccionar un cable coaxial es la relación entre su atenuación y la Pérdida de Retorno Estructural (SRL, por sus siglas en inglés, Structural Return Loss). La atenuación se refiere a la pérdida de intensidad de la señal a medida que esta viaja a lo largo del cable. En sistemas de RF de alta potencia, la atenuación puede tener un impacto significativo en el rendimiento del sistema, especialmente en largas distancias. La pérdida de señal normalmente aumenta con la frecuencia de la señal RF y la longitud del cable. Para aplicaciones de RF de alta potencia, es esencial seleccionar un cable con características de baja atenuación para garantizar una degradación mínima de la señal. La atenuación está influenciada por el material del conductor interno (como cobre o cobre plateado), el material dieléctrico (como PTFE espumado o polietileno) y la construcción general del cable. Los cables con dieléctrico espumado tienden a ofrecer una atenuación menor que los cables con dieléctrico sólido porque tienen menos material, lo que reduce la pérdida de señal. La longitud del cable también juega un papel importante: los cables más largos experimentan una mayor atenuación.
Por otro lado, el SRL es una medida de la adecuación del acoplamiento de impedancias a lo largo de la línea de transmisión. Un valor de SRL bajo (es decir, más cercano a 0 dB) indica un desajuste significativo, lo que resulta en ondas reflejadas que regresan hacia la fuente. Estas ondas reflejadas no solo representan una pérdida de potencia útil, sino que también pueden interactuar destructivamente con la señal incidente, exacerbando las pérdidas.
La imagen proporcionada ilustra de manera convincente la inevitable convergencia de estas dos curvas con el aumento de la frecuencia. La curva de atenuación (A) aumenta con la frecuencia, mientras que la curva de las ondas reflejadas (B), que representa el SRL, generalmente disminuye (se vuelve menos negativa, acercándose a 0 dB) a medida que la frecuencia aumenta, especialmente si hay pequeñas imperfecciones o desajustes en el cable o sus conectores. Llega un punto crítico en el que el valor de atenuación en dB y el valor de SRL se encuentran. A partir de esta frecuencia y más allá, la señal de salida se reducirá drásticamente, llegando a ser prácticamente cero, independientemente de la potencia de entrada.
El ejemplo específico proporcionado con el cable M&P-ULTRAFLEX 7, en una bobina de 35 metros, demuestra que la señal se reduce a cero a la frecuencia de 10 GHz. Esto subraya la importancia de no utilizar un cable de este tipo a frecuencias tan elevadas para la transmisión. Sin embargo, el gráfico también revela que en todas las frecuencias inferiores a 4,2 GHz, la línea de transmisión funciona de manera excelente, lo que indica un margen operativo muy amplio y seguro.
El Impacto de la Longitud del Cable y el SRL en la Potencia Transmitida
La relación entre la longitud del cable y la frecuencia máxima de operación es inversamente proporcional. Aumentar la longitud del cable inevitablemente incrementa la atenuación total. Como resultado, la intersección de la curva de atenuación con la curva de SRL ocurrirá a una frecuencia menor. Por el contrario, acortar la longitud del cable permitirá un uso correcto a frecuencias más altas, ya que la atenuación acumulada será menor.
Los gráficos adicionales presentados ilustran cómo el SRL afecta directamente a la potencia de salida. En el caso de una línea de transmisión perfectamente sintonizada de 50 metros, utilizando el cable M&P-BROAD-PRO 50/C, se observan las curvas de atenuación (roja) y SRL (azul). Las tres curvas negras representan diferentes niveles de potencia de entrada: 200, 500 y 1000 Watts. Cuando la curva de atenuación cruza la curva de SRL, la potencia de salida se ve comprometida. Es crucial observar que tan pronto como el valor de SRL aumenta (lo que puede ocurrir debido a un desajuste de impedancia en los conectores o en el propio cable), la potencia de salida colapsa rápidamente.
Aunque un SRL óptimo se encuentra típicamente entre -40 y -30 dB, podemos considerar que hasta -18 dB no hay pérdidas considerables. Sin embargo, a medida que el SRL se acerca a 0 dB (valores más altos en la escala negativa), los efectos de las ondas reflejadas pasan de ser molestos a potencialmente destructivos. Por ejemplo, si se utiliza un cable como el M&P-BROAD-PRO 50/c, introduciendo 1000 Watts en una longitud de 35 metros a una frecuencia de 144 MHz, queda aproximadamente el 70,7% de la potencia de entrada. Para conocer la potencia máxima aplicable en cada caso, es fundamental consultar la hoja de especificaciones del cable en cuestión, que detalla su manejo de potencia. De manera similar, para el cable M&P-ULTRAFLEX 7, con las mismas condiciones, quedaría un 57,3% de la potencia de entrada, mientras que con el M&P-ULTRAFLEX 13, quedaría un 75,3%. Estas diferencias resaltan la variabilidad en el rendimiento de los cables, incluso dentro de la misma categoría de impedancia.
Factores Clave en la Selección de Cables Coaxiales de 50 Ohmios para Alta Potencia
Al seleccionar un cable coaxial flexible de 50 ohmios para aplicaciones de RF de alta potencia, varios factores primordiales deben ser considerados para asegurar un rendimiento óptimo y la longevidad del sistema.
Capacidad de Manejo de Potencia (Power Handling)
La capacidad de manejo de potencia se refiere a la cantidad máxima de potencia de RF que el cable puede transmitir sin causar daños a su estructura interna o degradación del rendimiento. Los cables de conductor interno, los materiales dieléctricos y el blindaje exterior deben ser capaces de soportar la energía generada por el sistema sin causar pérdida de señal, sobrecalentamiento o ruptura. Las señales de RF de alta potencia a menudo generan un calor considerable, lo que puede conducir a la ruptura del voltaje o a la degradación del material dieléctrico. La potencia nominal se expresa generalmente en vatios, y esta cifra debe reflejar la potencia máxima y continua que el sistema requiere. Es crucial elegir un cable con una potencia nominal que supere la potencia máxima prevista en la aplicación, proporcionando un margen de seguridad para un rendimiento confiable sin riesgo de distorsión de la señal o fallo.
Materiales Dieléctricos: Rigidez y Pérdidas
El material dieléctrico de un cable coaxial separa el conductor interno del blindaje exterior y juega un papel crítico en la determinación de la calidad general del rendimiento y la seguridad en condiciones de alta potencia. Los materiales dieléctricos deben tener suficiente rigidez dieléctrica para resistir la ruptura cuando se exponen a niveles de alto voltaje. La rigidez dieléctrica se define como el voltaje máximo que el material puede soportar sin ruptura eléctrica. Las aplicaciones de RF de alta potencia pueden provocar picos de voltaje importantes que podrían exceder la capacidad del dieléctrico, especialmente si el cable no tiene el tamaño adecuado o tiene un material dieléctrico de menor calidad. Materiales como el PTFE (teflón) y el polietileno espumado se utilizan a menudo para aplicaciones de RF de alta potencia porque ofrecen alta rigidez dieléctrica, bajas pérdidas y estabilidad térmica. La elección del material dieléctrico también afecta la capacitancia del cable, lo que puede influir tanto en la calidad de la señal como en el manejo de potencia. Para sistemas de alta potencia, seleccionar un material dieléctrico que equilibre la rigidez dieléctrica y la atenuación es crucial para mantener el rendimiento del sistema en condiciones eléctricas extremas.
Clasificación de Voltaje (Voltage Rating)
Además del manejo de potencia, la clasificación de voltaje de un cable coaxial es esencial en aplicaciones de RF de alta potencia. La clasificación de voltaje indica el voltaje máximo que el cable puede soportar sin causar fallas o degradación del material dieléctrico. Las señales de RF de alta potencia pueden causar sobretensiones que pueden exceder el umbral de ruptura del dieléctrico, lo que lleva a arcos o fallas de aislamiento. Es fundamental seleccionar un cable con una tensión nominal que se alinee con las condiciones máximas de funcionamiento del sistema. Si la señal de RF incluye pulsos o si el sistema involucra altos voltajes pico, el cable debe poder soportar estas condiciones transitorias sin comprometer la calidad de la señal. Por ejemplo, si su aplicación involucra señales de RF de alto voltaje, como las de sistemas de radar o comunicaciones por microondas, seleccionar un cable clasificado para voltajes más altos garantiza la seguridad y la fiabilidad a largo plazo. Una discrepancia entre la tensión nominal y las condiciones de funcionamiento del sistema podría provocar la ruptura del aislamiento del cable, lo que resultaría en pérdida de señal o daños al sistema.
Blindaje (Shielding)
El blindaje es una de las características más importantes a la hora de seleccionar cables coaxiales flexibles de 50 ohmios para señales de RF de alta potencia, especialmente en entornos donde la interferencia electromagnética (EMI) es una preocupación. El blindaje evita que las señales externas contaminen la señal transmitida y también reduce el riesgo de fuga de señal. Para sistemas de RF de alta potencia, el cable debe tener un blindaje adecuado para mantener la integridad de la señal y prevenir la generación de armónicos u otras emisiones no deseadas que puedan interferir con los dispositivos electrónicos cercanos. Los tipos comunes de blindaje incluyen blindajes trenzados, blindajes de aluminio o blindajes combinados (trenza más lámina de aluminio). Los blindajes trenzados son muy eficaces para prevenir fugas de radiación en bajas frecuencias, mientras que los blindajes de aluminio proporcionan una excelente protección en frecuencias más altas. La elección del blindaje depende del nivel de protección requerido para la aplicación. Por ejemplo, los cables con doble blindaje (trenzado y de aluminio) suelen preferirse para entornos con altos niveles de interferencia electromagnética externa. El blindaje adecuado garantiza que el sistema de RF funcione sin interferencias y minimiza la potencial degradación de la señal de fuentes externas.

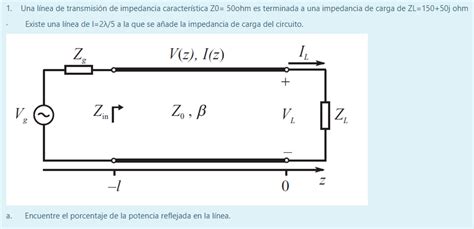

El Origen y la Importancia del Estándar de 50 Ohmios
Cuando se trabaja con parámetros S, adaptación de impedancia, líneas de transmisión y otros conceptos fundamentales en el diseño de PCBs de RF/alta velocidad, el concepto de impedancia de 50 ohmios aparece una y otra vez. Si se revisan estándares de señalización, hojas de datos de componentes, notas de aplicación y guías de diseño en internet, este es un valor de impedancia que se repite constantemente. ¿De dónde proviene el estándar de impedancia de 50 ohmios y por qué es tan importante?
La historia de la impedancia de 50 ohmios se remonta a finales de la década de 1920 y principios de la de 1930, cuando la industria de las telecomunicaciones estaba en sus inicios. Los ingenieros estaban diseñando cables coaxiales llenos de aire para transmisores de radio diseñados para emitir potencias de valor en kW. Estos cables también debían cubrir largas distancias, alcanzando cientos de millas. Esto significaba que los cables debían diseñarse para la máxima transferencia de potencia, el voltaje más alto y la menor atenuación.
- Menor pérdida: Esto depende de las pérdidas en el dieléctrico interno de un cable coaxial.
- Máxima tensión: Esto se basa en el campo eléctrico entre el conductor central y las paredes laterales en un cable coaxial lleno de aire.
- Máxima transferencia de potencia: Los cables coaxiales de cualquier tamaño pueden ser lo suficientemente largos para actuar como líneas de transmisión y soportar la propagación de ondas. La potencia transportada por un cable coaxial está limitada por el campo de ruptura y la impedancia del cable: V²/Z.
El gráfico que muestra el compromiso entre pérdidas y potencia revela que, en general, 50 ohmios representa un compromiso óptimo entre la impedancia que proporciona la mínima pérdida y la impedancia que permite la máxima potencia. De hecho, 50 ohmios está bastante cerca del promedio entre 77 ohmios (que minimiza las pérdidas) y 30 ohmios (que maximiza la potencia), y cerca de 60 ohmios. Por lo tanto, parece natural asumir que esta es la razón del estándar de impedancia de 50 ohmios.
En la práctica, 50 ohmios se ha convertido en el estándar de facto para la mayoría de las aplicaciones de RF, incluyendo la transmisión, la recepción y la instrumentación. Esto se debe a que ofrece un buen equilibrio entre la atenuación y la capacidad de manejo de potencia. Si bien es posible diseñar cables con impedancias ligeramente diferentes para optimizar una u otra de estas características (por ejemplo, 75 ohmios para una menor atenuación en aplicaciones de video o 30 ohmios para una mayor capacidad de manejo de potencia), el estándar de 50 ohmios proporciona una solución versátil y ampliamente compatible.
Cuando se trabaja con canales de alta velocidad o alta frecuencia, generalmente se utilizan mediciones de parámetros S como métricas importantes de integridad de la señal. Estos se definen en términos de alguna impedancia de referencia, que normalmente se toma como uno de los valores anteriores (50 o 75 ohmios), ya que es probable que se esté interactuando con uno de estos medios en su sistema de alta velocidad/RF. Esto es útil para comprender cómo sus parámetros S podrían cambiar cuando cambia su medio de referencia (por ejemplo, entre un cable de impedancia de 75 y 50 ohmios).
lo que nadie te cuenta sobre spliiter, Mixer, Balun y más....
Consideraciones Prácticas y Ejemplos de Cables

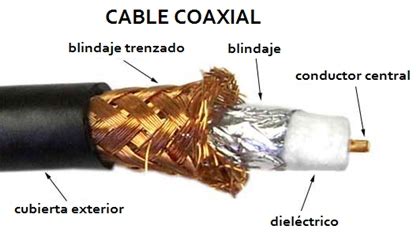

La industria de RF utiliza nombres de tipo estándar para cables coaxiales, como el RG-58, que es un cable coaxial flexible y de bajo costo para muchas aplicaciones. El RG-58 tiene un diámetro de 4,85 mm y un único blindaje, adecuado para la gran mayoría de las aplicaciones, como la medición de líneas y antenas. El conductor está aislado por el dieléctrico del blindaje y está situado en el centro del cable.
En contraste, el cable Silex RG62A/U, aunque con una impedancia característica de 93 Ohm (lo que lo hace no ideal para aplicaciones estándar de 50 Ohm), se utiliza generalmente en interconexiones de ordenadores, broadcast, vídeo, señal de radiofrecuencia y radiodifusión, ya que sus características eléctricas evitan caídas de tensión de la señal. Dispone de un conductor interior de acero revestido de cobre de 0,64 mm de diámetro sólido con dieléctrico de polietileno (PE) con separación semi-aérea y apantallamiento de cobre trenzado. Está encapsulado en un revestimiento exterior fabricado de cloruro de polivinilo (PVC) negro que proporciona una buena protección y flexibilidad para su aplicación. Sus grandes ventajas y beneficios incluyen bajas pérdidas, buena flexibilidad y facilidad de pelado.
Para aplicaciones de RF de alta potencia, es fundamental considerar cables específicos diseñados para este propósito. Por ejemplo, cables como los de la línea arnoflex (una marca propia con un fabricante de cables europeo) ofrecen, a diferencia del RG58, mejores valores de atenuación y no contienen halógenos (LSNH - Low Smoke Zero Halogen). La elección del cable adecuado dependerá siempre de las especificaciones concretas de la aplicación, incluyendo la potencia de transmisión, la frecuencia de operación, la longitud del cableado y el entorno operativo. Consultar las hojas de especificaciones técnicas proporcionadas por los fabricantes es indispensable para tomar una decisión informada.
