La implementación de redes virtuales en un cloud datacenter es un aspecto crítico para cualquier empresa que busca asegurar, segmentar y optimizar sus infraestructuras en la nube. Una de las tecnologías más comunes para lograr una segmentación efectiva en redes es el uso de Virtual LANs (VLANs). Este artículo explora los conceptos clave de las VLANs y describe los pasos necesarios para configurar VLANs en un entorno cloud, centrado en garantizar la seguridad, el rendimiento y la flexibilidad de las redes en la nube.

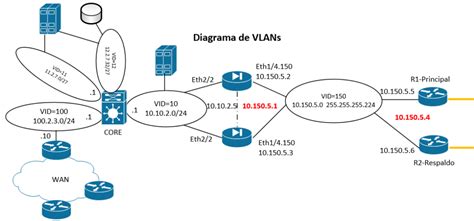

Una VLAN (Red de Área Local Virtual, por sus siglas en inglés) permite segmentar una red física en varias redes lógicas independientes. A diferencia de una LAN regular, los dispositivos dentro de una VLAN no tienen que estar físicamente conectados o en la misma red para funcionar. La conexión entre dispositivos en una VLAN se establece lógicamente, lo que añade flexibilidad a la red. También puede hacer cambios en la red fácilmente cuando usa VLAN, ya que la conectividad no se ve afectada por las ubicaciones geográficas de los dispositivos de red.
¿Qué es una VLAN y cómo funciona?
Una red de área local virtual, o VLAN, es un grupo de dispositivos conectados lógicamente con todas las funcionalidades de una red de área local (LAN). La principal diferencia con una LAN tradicional radica en la flexibilidad y el aislamiento que proporciona. En lugar de depender de la proximidad física, las VLANs agrupan dispositivos basándose en criterios lógicos, como el departamento, el tipo de tráfico o la función del servidor.
La segmentación de tráfico es uno de los pilares fundamentales del uso de VLANs. Permiten dividir el tráfico de red en grupos más pequeños, limitando el acceso y aislando ciertas áreas de la red. Esto significa que un dispositivo en una VLAN no puede comunicarse directamente con un dispositivo en otra VLAN a menos que se configure explícitamente un enrutamiento entre ellas.
VLANs en Entornos Cloud
En un entorno cloud, los recursos y servicios que normalmente estarían en servidores físicos dentro de un centro de datos local se virtualizan. Esto introduce nuevas consideraciones y oportunidades para la implementación de VLANs.
Nube Pública
En proveedores de nube pública como Amazon Web Services (AWS), Microsoft Azure y Google Cloud Platform, el concepto de VLAN se gestiona a través de VPCs (Virtual Private Clouds). Las VPCs son redes virtuales aisladas dentro de la infraestructura de un proveedor de nube. Dentro de una VPC, se crean subredes que actúan de manera similar a las VLANs tradicionales, permitiendo la segmentación del tráfico y el aislamiento de recursos. Por ejemplo, en Azure, se utilizan Grupos de Seguridad de Red (NSGs) y tablas de rutas para controlar el tráfico entre subredes, emulando la funcionalidad de las VLANs.
Nube Privada
En una nube privada, las VLANs suelen configurarse de manera similar a como se haría en un centro de datos físico. Esto implica la configuración de puertos en switches físicos y virtuales para asignar dispositivos a VLANs específicas. La virtualización de red de Hyper-V en Windows Server 2016, por ejemplo, se basa en políticas de programación para redes virtuales de superposición dentro de un conmutador virtual de Hyper-V. Al implementar esta tecnología, las redes de superposición se crean mediante la encapsulación del marco Ethernet de capa 2 de la máquina virtual de inquilino original con un encabezado de superposición (o túnel), como VXLAN o NVGRE, y encabezados IP de capa 3 y Ethernet de capa 2 desde la red subyacente (o física). Las redes virtuales de superposición se identifican mediante un ID de Virtual Network (VNI) de 24 bits para mantener el aislamiento del tráfico del inquilino y permitir la superposición de direcciones IP. El VNI se compone de un ID de subred virtual (VSID), un ID de conmutador lógico y un ID de inquilino.
Es importante destacar que Microsoft SDN no admite el aislamiento de las redes de inquilino mediante VLAN. En su lugar, se basa en tecnologías de encapsulación como VXLAN para lograr el aislamiento y la segmentación del tráfico, ofreciendo una mayor escalabilidad y flexibilidad en entornos de gran escala.
Implementación de VLANs en un Entorno Cloud
El primer paso para implementar VLANs en un entorno cloud es planificar cómo se segmentará la red virtual. Esto implica identificar los recursos que deben comunicarse entre sí y los que deben estar aislados.
Planificación de la Segmentación
La planificación detallada es crucial. Se deben definir las diferentes subredes lógicas (que actuarán como VLANs) en función de la seguridad, el rendimiento y los requisitos operativos. Por ejemplo, se podría crear una VLAN para servidores web, otra para bases de datos y una tercera para servidores de aplicaciones. Esto no solo mejora la seguridad al limitar el acceso, sino que también facilita la gestión del tráfico y la resolución de problemas.
Configuración de Subredes (Nube Pública)
En un proveedor de nube pública, la implementación de VLANs generalmente se realiza a través de la configuración de subredes dentro de una VPC (Virtual Private Cloud). Estas subredes actúan como VLANs virtuales dentro del entorno en la nube. Al crear una subred, se define un rango de direcciones IP que se asignarán a los recursos dentro de esa subred. Es fundamental asignar un nombre descriptivo a cada subred para facilitar su identificación y gestión.
Configuración de VLANs (Nube Privada y Entornos Virtualizados)
En entornos de nube privada o al configurar servidores virtuales en infraestructuras locales, la configuración de VLANs se realiza a nivel de switch (físico o virtual).
Configuración Manual de una VLAN:Puede configurar manualmente una VLAN con ayuda de herramientas como PuTTY, pero hacerlo sería demandante, ya que se debe configurar cada dispositivo individualmente. Esto implica acceder a la interfaz de línea de comandos de cada switch y ejecutar comandos específicos para crear la VLAN, asignar puertos a esa VLAN y configurar el etiquetado de tráfico (VLAN tagging) en los enlaces troncales.
Automatización con Software de Gestión:Afortunadamente, puede automatizar dichas operaciones con software de gestión de configuración de red (Network Configuration Management). Estas herramientas le pueden ayudar a aplicar cambios a configuraciones de dispositivos masivamente.
Ejemplo de Configuración de Switch en VLAN con Network Configuration Manager:Con Network Configuration Manager, usted puede configurar una VLAN en sus switches y empezar a gestionar el tráfico eficazmente, aumentar la seguridad y resolver problemas de red rápidamente. Puede configurar VLAN en Network Configuration Manager con la ayuda de configlets, plantillas de configuración ejecutables que le ayudan a automatizar operaciones de red repetitivas y complejas.
Puede crear configlets personalizados para ajustarse a los requisitos de su red y sus dispositivos. Los configlets se pueden crear y ejecutar con Network Configuration Manager de tres formas distintas: transferencia de archivos, ejecución de scripts y ejecución avanzada de scripts. Para configurar una VLAN, puede crear el configlet en el modo de ejecución de scripts.
A continuación, se muestra un ejemplo esquemático de la configuración de VLAN en un switch (la sintaxis exacta puede variar según el fabricante):
// Ejemplo de Configlet para crear VLAN 10 en un switch// Comando para crear la VLANvlan 10 name Servers_Web!// Comando para asignar puertos a la VLAN (ejemplo: puertos 1 a 10)interface range GigabitEthernet0/1 - 10 switchport mode access switchport access vlan 10!// Configuración de un puerto troncal (ejemplo: puerto 24)interface GigabitEthernet0/24 switchport mode trunk switchport trunk allowed vlan 10,20,30 // Permitir VLANs específicas!Con configlets, configurar VLAN es más simple. Los configlets se pueden usar para configurar VLAN en varios dispositivos simultáneamente.
Configuración de VLANs en un Switch de CISCO Packet Tracer
Enrutamiento entre VLANs
Una vez que las VLANs están configuradas, es necesario definir cómo el tráfico entre diferentes VLANs será manejado. El enrutamiento entre VLANs es esencial para permitir que las diferentes subredes se comuniquen entre sí de manera controlada.
En entornos de nube pública, el enrutamiento entre subredes (VLANs virtuales) se configura a través de las capacidades de enrutamiento de la VPC, a menudo utilizando tablas de enrutamiento y gateways de red.
En entornos de nube privada, el enrutamiento entre VLANs se puede realizar utilizando un router físico, un router virtual o un switch de Capa 3. El router examina la dirección IP de destino del paquete y, basándose en su tabla de enrutamiento, lo reenvía a la VLAN de destino correcta. Para que esto funcione, los puertos del switch que conectan al router deben estar configurados como puertos troncales, permitiendo el paso de tráfico de múltiples VLANs.
Seguridad y Grupos de Seguridad
La seguridad es una prioridad cuando se implementan VLANs en un entorno cloud. Las VLANs proporcionan un nivel básico de aislamiento, pero para una seguridad robusta, se deben complementar con otras medidas.
Grupos de Seguridad
Los grupos de seguridad actúan como firewalls virtuales que controlan qué tráfico puede entrar o salir de una VLAN o subred. En la nube pública, estos se configuran a nivel de proveedor (por ejemplo, Grupos de Seguridad en AWS, NSGs en Azure). Permiten definir reglas granulares para permitir o denegar tráfico basado en protocolos, puertos y direcciones IP de origen/destino.
En entornos locales o de nube privada, se pueden utilizar firewalls físicos o virtuales para aplicar políticas de seguridad entre VLANs. La segmentación con VLANs ayuda a contener posibles ataques, ya que un incidente en una VLAN no se propaga automáticamente a otras.
Gestión de Fallos y Desempeño
Gestión de Fallos Mejorada
Identificar y resolver problemas es más simple con VLANs. Cuando los usuarios o servidores trabajan en grupos pequeños y aislados lógicamente, los problemas se pueden reducir rápidamente y aislar a la VLAN afectada. Asimismo, puede resolver problemas más eficazmente con dispositivos conectados en grupos más pequeños, lo que reduce el ámbito de la investigación.
Desempeño de la Red
Con VLANs, no tiene que hacer cambios físicos a su red para mejorar el desempeño. Puede compartimentar el tráfico de su red al crear VLANs individuales para cada grupo de usuarios o tipo de servidor. Por ejemplo, puede crear VLANs separadas para servidores web de alto tráfico y servidores de bases de datos menos activos. En este caso, un cuello de botella en el ancho de banda en la VLAN de servidores web no afectará la VLAN de servidores de bases de datos, ya que funcionan como dos redes distintas. Esto permite una asignación de recursos más eficiente y previene que un alto volumen de tráfico en un área impacte negativamente en otras partes críticas de la infraestructura.
Pruebas y Verificación
Una vez configuradas las VLANs y las políticas de enrutamiento y seguridad asociadas, es crucial realizar pruebas exhaustivas para garantizar que las políticas de red y seguridad están funcionando correctamente. Esto incluye verificar la conectividad esperada entre dispositivos dentro de la misma VLAN, la ausencia de conectividad no deseada entre VLANs y la correcta aplicación de las reglas de seguridad.
En resumen, las VLANs son una herramienta fundamental para la segmentación, seguridad y gestión eficiente de redes, especialmente en el dinámico entorno de los centros de datos en la nube. Su correcta implementación permite optimizar el rendimiento, mejorar la seguridad y aumentar la flexibilidad de la infraestructura de red. La virtualización de red de Hyper-V, con sus tecnologías de encapsulación, ofrece una alternativa escalable y robusta para lograr estos objetivos en entornos modernos.
