El cable coaxial, en sus diversas configuraciones, ha sido un pilar fundamental en la transmisión de señales durante décadas. Entre la multitud de variantes disponibles, el cable coaxial SSP9 emerge como una opción destacada por sus propiedades específicas y su adaptabilidad a una gama de aplicaciones. Este artículo se adentra en las profundidades del cable SSP9, desgranando su estructura, sus atributos técnicos y los escenarios donde su rendimiento brilla con luz propia.

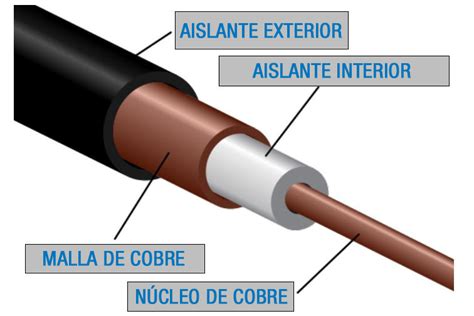

Comprendiendo la Arquitectura del Cable Coaxial SSP9
Para apreciar plenamente las capacidades del cable SSP9, es esencial comprender su construcción intrínseca. Como todo cable coaxial, el SSP9 se basa en una arquitectura de capas concéntricas diseñadas para optimizar la transmisión de señales y minimizar las interferencias.
En el núcleo del cable se encuentra el conductor central, típicamente un hilo sólido o multifilar de cobre. Este conductor es el encargado de transportar la señal eléctrica. La calidad y el material del conductor central influyen directamente en la atenuación de la señal y la capacidad de conducción del cable. En el caso del SSP9, la pureza del cobre y su diámetro son factores clave que determinan su rendimiento.
Rodeando al conductor central se encuentra el dieléctrico, un material aislante que mantiene una distancia precisa y constante entre el conductor central y la malla exterior. Este espacio es crucial para controlar la impedancia característica del cable, un parámetro crítico para la transmisión eficiente de señales, especialmente en frecuencias altas. El material dieléctrico utilizado en el SSP9, a menudo polietileno sólido o espumado, se selecciona por sus propiedades dieléctricas, como una baja constante dieléctrica y una alta resistencia a la humedad, lo que contribuye a la integridad de la señal y la durabilidad del cable.
Por encima del dieléctrico se sitúa el blindaje o malla. Esta capa conductora, generalmente tejida o en forma de lámina de aluminio (a menudo combinada con una malla de cobre), actúa como una barrera contra las interferencias electromagnéticas externas (EMI) y las de radiofrecuencia (RFI). La eficacia del blindaje es un diferenciador importante entre los distintos tipos de cables coaxiales. El SSP9 suele incorporar un blindaje de alta densidad o de doble capa, lo que le confiere una protección superior contra el ruido externo, un factor vital en entornos con alta actividad electromagnética.
Finalmente, el cable está recubierto por una cubierta exterior o chaqueta. Este revestimiento protector, fabricado típicamente de PVC (cloruro de polivinilo) o materiales termoplásticos similares, protege el cable de daños físicos, abrasiones, humedad y otros factores ambientales. La flexibilidad y la resistencia a la intemperie de la chaqueta son consideraciones importantes para la instalación y la longevidad del cable.
Atributos Técnicos Clave del Cable Coaxial SSP9
La combinación de su arquitectura y los materiales empleados confiere al cable SSP9 una serie de atributos técnicos que lo hacen idóneo para aplicaciones exigentes.
Una de las características más notables es su baja atenuación. La atenuación se refiere a la pérdida de intensidad de la señal a medida que viaja a lo largo del cable. El SSP9 está diseñado para minimizar esta pérdida, especialmente en las bandas de frecuencia más altas utilizadas en comunicaciones modernas. Esto se logra mediante la optimización del conductor central, el material dieléctrico y la calidad del blindaje. Una baja atenuación significa que la señal puede viajar distancias más largas sin necesidad de amplificación frecuente, lo que resulta en una transmisión más clara y fiable.
La impedancia característica es otro parámetro fundamental. Para el SSP9, al igual que para la mayoría de los cables coaxiales de uso general, esta impedancia suele ser de 75 ohmios (Ω). Una impedancia constante y bien controlada a lo largo de toda la longitud del cable es esencial para evitar reflexiones de señal, que pueden degradar la calidad de la transmisión. La precisión en la fabricación del dieléctrico y el mantenimiento de la concentricidad de las capas son cruciales para lograr esta impedancia estable.
El rendimiento de blindaje del SSP9 es típicamente superior. Un blindaje eficaz es vital para mantener la integridad de la señal, especialmente en entornos donde las interferencias son elevadas, como en edificios con múltiples dispositivos electrónicos o cerca de fuentes de radiofrecuencia. El SSP9 a menudo presenta un alto porcentaje de cobertura de blindaje, lo que reduce significativamente la entrada de ruido externo y la fuga de la señal interna.
La flexibilidad y la facilidad de instalación son también aspectos a considerar. Aunque la robustez es importante, un cable excesivamente rígido puede ser difícil de manipular y tender, especialmente en espacios reducidos o con curvas pronunciadas. El SSP9 suele equilibrar la durabilidad con una flexibilidad razonable, facilitando su instalación sin comprometer su integridad estructural o su rendimiento eléctrico.
La resistencia ambiental es otro factor que define al SSP9. Dependiendo de la variante específica y su chaqueta exterior, estos cables pueden estar diseñados para soportar condiciones adversas como la exposición a la luz solar (radiación UV), temperaturas extremas, humedad y agentes químicos. Esto los hace adecuados para instalaciones tanto en interiores como en exteriores.
Aplicaciones Típicas del Cable Coaxial SSP9
La combinación de baja atenuación, excelente blindaje y una impedancia controlada hace que el cable coaxial SSP9 sea una opción versátil para una amplia gama de aplicaciones.
Una de las aplicaciones más comunes es en la distribución de señales de televisión por cable y satélite. El SSP9 es ideal para conectar antenas parabólicas, decodificadores y televisores, asegurando una recepción de señal clara y sin interferencias. Su capacidad para manejar frecuencias elevadas y su baja atenuación son particularmente beneficiosas para la transmisión de señales de alta definición (HD) y ultra alta definición (UHD).
En el ámbito de las redes de telecomunicaciones, el SSP9 se utiliza en la infraestructura de banda ancha para proporcionar conectividad a hogares y empresas. Es una opción robusta para la distribución de señales de internet y telefonía, donde la fiabilidad y la calidad de la señal son primordiales.
Los sistemas de videovigilancia (CCTV) a menudo emplean cables coaxiales para transmitir señales de vídeo desde las cámaras a las unidades de grabación o monitoreo. El SSP9, con su buen blindaje, ayuda a prevenir la degradación de la imagen causada por interferencias externas, asegurando una transmisión de vídeo nítida y continua.
En aplicaciones de radiofrecuencia (RF) y comunicaciones inalámbricas, el cable SSP9 puede ser utilizado para conectar antenas a transmisores y receptores, o para interconectar equipos dentro de una instalación. Su capacidad para manejar potencias de señal y su baja pérdida en frecuencias relevantes son factores clave en estas aplicaciones.
Incluso en entornos industriales y científicos, donde las interferencias electromagnéticas pueden ser particularmente severas, el cable SSP9 puede ser una solución fiable para la transmisión de datos y señales sensibles.
Consideraciones para la Selección e Instalación
Al seleccionar e instalar cable coaxial SSP9, es importante tener en cuenta varios factores para asegurar un rendimiento óptimo y una longevidad del sistema.
En primer lugar, es crucial identificar la variante específica del SSP9 que mejor se adapte a las necesidades de la aplicación. Existen diferentes versiones del SSP9, que pueden variar en el tipo de dieléctrico, la densidad del blindaje, el material de la chaqueta y la resistencia ambiental. Es fundamental consultar las especificaciones técnicas del fabricante para asegurarse de que el cable cumple con los requisitos de atenuación, impedancia y resistencia a la intemperie.
La calidad de los conectores es tan importante como la del propio cable. Conectores mal instalados o de baja calidad pueden introducir pérdidas de señal y puntos de reflexión, anulando los beneficios de un cable SSP9 de alta calidad. Se recomienda utilizar conectores diseñados específicamente para el tipo de cable coaxial y la aplicación, y asegurarse de que se instalen correctamente, siguiendo las mejores prácticas.

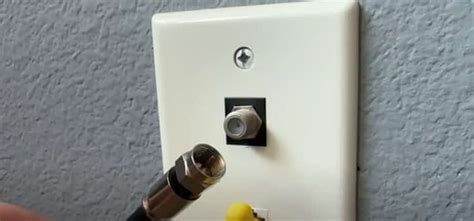

Como Instalar Conector Coaxial / Ponchar Cable RG6 - Tutorial -
La planificación de la ruta del cable es esencial para minimizar la atenuación y proteger el cable de daños. Se deben evitar curvas demasiado pronunciadas, aplastamientos y la proximidad a fuentes de interferencia electromagnética, a menos que el cable esté específicamente diseñado para ello. El uso de conductos o canalizaciones puede proporcionar protección adicional.
En instalaciones de larga distancia, la atenuación acumulada se convierte en un factor crítico. Es posible que sea necesario calcular la atenuación total esperada y considerar el uso de amplificadores de señal o cables con menor atenuación si la distancia es considerable.
Finalmente, la normativa y los estándares locales deben ser considerados durante la instalación, especialmente en aplicaciones comerciales o de telecomunicaciones. El cumplimiento de las normativas garantiza la seguridad y la fiabilidad del sistema.
El cable coaxial SSP9, con su diseño robusto y sus características técnicas optimizadas, se mantiene como una solución fiable y eficiente para una amplia gama de necesidades de transmisión de señal, desde el entretenimiento doméstico hasta las infraestructuras de comunicación críticas. Su correcta selección e instalación son la clave para desbloquear todo su potencial.
