La interconexión de redes de cobre con infraestructuras de fibra óptica más modernas y eficientes es una necesidad cada vez mayor en el panorama tecnológico actual. Los conversores de medios de fibra a Ethernet juegan un papel crucial en este proceso, actuando como puentes que permiten la coexistencia y la evolución de diferentes tecnologías de cableado. Estos dispositivos son fundamentales para extender la vida útil de los equipos existentes y facilitar la transición hacia redes de mayor rendimiento y fiabilidad.
¿Qué es un Conversor de Medios de Fibra?
Un conversor de medios de fibra, también conocido como convertidor de fibra a Ethernet, es un dispositivo de red compacto diseñado para traducir señales de datos entre dos tipos de medios de transmisión distintos. Típicamente, su función principal es convertir señales Ethernet transmitidas a través de cables de cobre (como UTP - par trenzado sin blindaje) a señales compatibles con cables de fibra óptica, y viceversa. Esta conversión se realiza de manera transparente, modificando las características físicas de la transmisión sin alterar la naturaleza intrínseca de la red o los datos que transporta.

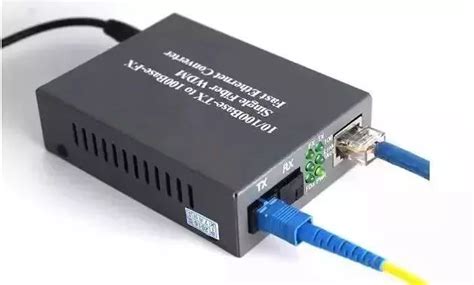

Estos dispositivos constan generalmente de dos interfaces dependientes del medio y una fuente de alimentación. Su simplicidad funcional los hace versátiles, permitiendo su instalación en casi cualquier punto de una red. La elección del tipo de conector en cada interfaz dependerá de la clase de medios que se esté convirtiendo. La conversión más común es entre UTP y fibra multimodo o monomodo. En el lado del cobre, es habitual encontrar conectores RJ-45, compatibles con velocidades Ethernet como 10BASE-T, 100BASE-T, 1000BASE-T y 10GBASE-T. En el lado de la fibra, las opciones suelen incluir un par de conectores SC/ST o un puerto SFP (Small Form-Factor Pluggable), que permite el uso de módulos ópticos intercambiables. Esta flexibilidad de los puertos SFP es especialmente valiosa, ya que brinda la capacidad de adaptar el enlace según la distancia o el tipo de fibra requerida, ofreciendo una gran adaptabilidad a diversas aplicaciones.
Los conversores de medios pueden soportar una amplia gama de velocidades de red, desde 10 Mbps hasta 10 Gbps. En función de esta capacidad, se clasifican en conversores de medios Fast Ethernet, Gigabit Ethernet o 10 Gigabit Ethernet. La fibra óptica, al ser inmune a interferencias electromagnéticas y poseer una mayor capacidad de transmisión, mejora significativamente la estabilidad de los enlaces. Esto es particularmente beneficioso para mantener una transmisión estable de video en tiempo real, incluso en condiciones ambientales complejas, y para lograr elevados alcances de transmisión en aplicaciones industriales.
¿Cómo Funciona un Conversor de Medios de Fibra?

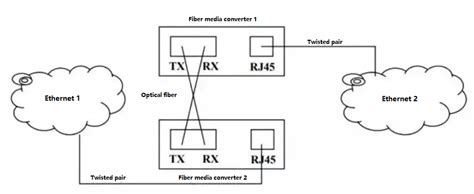

El proceso de conversión de fibra a Ethernet implica la adaptación del formato de una señal Ethernet, típicamente transmitida a través de un cable UTP Cat5 o superior, a un formato compatible con la transmisión por fibra óptica. En el extremo receptor del cable de fibra, se utiliza un segundo conversor de fibra a UTP para traducir los datos de vuelta a su formato original, listo para ser procesado por dispositivos de red basados en cobre.
Una distinción fundamental entre el cableado de cobre y la fibra óptica reside en su naturaleza bidireccional. Los cables Cat5 y sus conectores RJ45 son inherentemente bidireccionales, lo que significa que pueden enviar y recibir datos simultáneamente por el mismo cable. Por el contrario, la fibra óptica, en muchas configuraciones, requiere cables separados para la transmisión (Tx) y la recepción (Rx). Por lo tanto, cada tramo de fibra en un sistema de conversión a menudo involucra dos cables de fibra óptica, uno dedicado a la transmisión y otro a la recepción.
La fibra óptica, al ser inmune a interferencias y con mayor capacidad de transmisión, mejora la estabilidad de los enlaces. Esto permite mantener una transmisión estable de video en tiempo real, incluso en condiciones ambientales complejas. Para obtener una alta inmunidad a interferencias y elevados alcances de transmisión en aplicaciones industriales, los convertidores de medios convierten los datos Ethernet de forma transparente a cable de fibra óptica.
Cómo Funciona la Fibra Óptica 🌎
Tipos de Conversores de Medios de Fibra
Aunque los conversores de medios son dispositivos relativamente simples, existe una gran variedad de tipos disponibles para satisfacer diferentes necesidades y aplicaciones. Las versiones más modernas a menudo integran funcionalidades de switch, ofreciendo capacidades más allá de la simple conversión de medios.
Conversores de Medios de Capa 1 vs. Capa 2
Los conversores de medios tradicionales se consideran dispositivos de Capa 1 según el modelo OSI. Estos se limitan a convertir las señales eléctricas y el medio físico, siendo completamente transparentes a los datos que transportan. No realizan ninguna manipulación o análisis de los datos en sí.
Por otro lado, existen conversores de medios más avanzados que operan en la Capa 2 de Ethernet. Estos dispositivos no solo proporcionan la conversión eléctrica y física de Capa 1, sino que también ofrecen servicios de Capa 2. Un conversor de Capa 2 típicamente cuenta con más de dos puertos, permitiendo al usuario extender dos o más enlaces de cobre a través de un único enlace de fibra. A menudo, estos conversores disponen de puertos con detección automática en el lado de cobre, lo que facilita la interconexión de segmentos de red que operan a diferentes velocidades.
Conversores de Medios Administrados vs. No Administrados
Los conversores de medios no administrados son la opción más sencilla y económica. Permiten la comunicación entre diferentes medios, pero no ofrecen funciones de monitoreo, detección de fallas o ajustes de configuración de red. Son ideales para usuarios principiantes o para escenarios donde se requiere una instalación "plug and play" sin complicaciones.
En contraste, los conversores de medios administrados, aunque más costosos, proporcionan capacidades avanzadas. Ofrecen monitoreo detallado de la red, detección de fallas, configuración remota y, en muchos casos, soporte para el Protocolo Simple de Administración de Red (SNMP). Esta última característica es fundamental para la gestión centralizada y la supervisión de redes complejas.
Conversores de Medios con PoE vs. Sin PoE
Los conversores de medios estándar suelen incluir una fuente de alimentación de corriente alterna (CA) para conectarse a un tomacorriente de pared. Estas fuentes de alimentación pueden ser específicas para 120 VCA (como en EE. UU.) o de rango automático (de 120 V a 240 V), permitiendo su uso en diferentes regiones con un simple adaptador de enchufe.
Sin embargo, en escenarios donde las tomas de corriente no son fácilmente accesibles, como en tendidos aéreos o instalaciones industriales, los conversores de medios pueden ser alimentados mediante Power over Ethernet (PoE). La tecnología PoE permite suministrar energía a los dispositivos de red a través del mismo cable UTP de Categoría 5 o superior que se utiliza para la transmisión de datos. Además, algunos conversores de medios con capacidad PoE pueden, a su vez, proporcionar energía a otros dispositivos compatibles con PoE, como cámaras de seguridad o puntos de acceso inalámbricos.
Series Específicas de Conversores de Medios
La gama de conversores de medios se adapta a requisitos específicos de rendimiento y entorno operativo. Algunas series destacadas incluyen:
- Serie MC 1000: Diseñada para aplicaciones con requisitos básicos, estos conversores de medios Ethernet cumplen con las necesidades fundamentales de conectividad.
- Serie MC 1000T: Estos conversores de medios están orientados a aplicaciones con requisitos avanzados, especialmente en entornos industriales exigentes. Cuentan con una carcasa metálica robusta y ofrecen características como un rango de temperatura ampliado y fuentes de alimentación redundantes para garantizar la fiabilidad operativa.
- Serie MC 1000E: Orientada a aplicaciones con requisitos de homologación especiales, esta serie es adecuada para entornos como zonas Ex (con riesgo de explosión) y aplicaciones en el sector de suministro y distribución de energía.
Los equipos de las series MC 1000, MC 1000T y MC 1000E comparten una característica importante: la conmutación automática entre dos modos operativos de reenvío de paquetes. El modo Store and Forward con Autonegotiation, donde el paquete completo se almacena antes de ser reenviado, y el modo Cut Through, donde el reenvío comienza tan pronto como se recibe la dirección de destino, lo que resulta en tiempos de retardo (latencias) muy cortos.
Conversores de Medios con Interfaz WDM

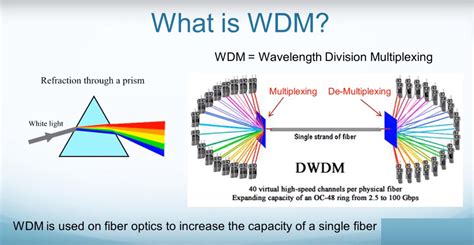

Una tecnología particularmente innovadora en el ámbito de los conversores de medios es la interfaz WDM (Wavelength Division Multiplexing). Los conversores de medios con interfaz WDM permiten establecer una conexión de fibra óptica dúplex completo utilizando un único cable de fibra óptica. Esto se logra multiplexando y demultiplexando diferentes longitudes de onda de luz sobre la misma fibra.
Estos equipos son ideales para aplicaciones giratorias o con anillos colectores ópticos, como en aerogeneradores, donde es necesario conectar componentes en movimiento (el buje giratorio y la góndola del motor). Al emplear conversores WDM, se reduce significativamente la cantidad de fibra necesaria, haciendo que las soluciones sean mucho más económicas en comparación con los anillos colectores que utilizan múltiples fibras. Además, el ahorro de fibra se extiende a transmisiones que no involucran anillos colectores ópticos.
Instalación y Manejo
La facilidad de instalación es una característica clave de muchos conversores de medios modernos. Mediante accesorios de montaje exclusivos, estos dispositivos pueden ser instalados de forma plana sobre un carril DIN. Esta capacidad permite su integración en armarios de control compactos o con espacio limitado, facilitando su despliegue en una amplia variedad de entornos.
La mayoría de los conversores de medios son "Plug and Play", lo que significa que no requieren configuraciones complejas para su funcionamiento inicial. Para optimizar su rendimiento en ciertas situaciones, un único conmutador DIP permite activar la función Link Fault Pass Through (LFPT) según sea necesario. La función LFPT es vital en redes de fibra óptica, ya que permite que una falla en un enlace se propague a través de la red, alertando a los dispositivos conectados sobre la interrupción. Esto facilita la localización y el diagnóstico de problemas.
La operativa sencilla se complementa con indicadores LED de estado ubicados en la parte frontal y lateral del dispositivo. Estos LEDs proporcionan información básica sobre los estados de conexión de un vistazo, permitiendo diagnosticar rápidamente una interrupción de la conexión, por ejemplo, debido a un cable defectuoso o un problema en el dispositivo remoto.
Selección de un Conversor de Medios de Fibra Adecuado
La elección del conversor de medios de fibra más adecuado para una red específica es fundamental para garantizar una solución rentable y eficiente. Al considerar la adquisición de estos dispositivos, se deben tener en cuenta varios puntos clave:
- Compatibilidad de Dúplex: Es crucial que el chip del conversor de medios de fibra funcione correctamente tanto en sistemas dúplex completo como semidúplex. Algunos Switches N-Way y HUBs operan en modo semidúplex, y si el conversor de medios solo admite dúplex completo, esto podría generar colisiones de datos y pérdidas significativas.
- Pruebas de Conexión: Se recomienda realizar pruebas de conexión entre el conversor de medios de fibra y diferentes empalmes de fibra óptica. La incompatibilidad entre conversores de medios de fibra de distintos fabricantes o modelos puede dar lugar a pérdidas de datos e inestabilidad en la transmisión.
- Rendimiento Térmico: La medición de la temperatura es importante para asegurar el correcto funcionamiento del conversor de medios de fibra. En entornos con altas temperaturas, estos dispositivos pueden no operar correctamente si no están diseñados para ello.
- Dispositivos de Seguridad: Es deseable que el conversor de medios de fibra venga equipado con mecanismos de seguridad para la protección contra la pérdida de datos, especialmente en aplicaciones críticas.
- Cumplimiento de Estándares: El conversor de medios de fibra debe cumplir con los estándares IEEE802.3. El incumplimiento de estos estándares puede introducir riesgos de incompatibilidad con otros equipos de red.
Aplicaciones y Beneficios
Los conversores de medios de fibra encuentran aplicación en una amplia gama de escenarios:
- Enlaces Metropolitanos y Conexiones entre Edificios: Permiten extender la conectividad Ethernet a largas distancias, superando las limitaciones de los cables de cobre.
- Zonas Rurales: Donde la fibra debe cubrir amplios tramos para conectar ubicaciones remotas.
- Interiores de Edificios: Conexiones entre switches, racks o servidores dentro de un mismo sitio, optimizando la infraestructura de red.
- Entornos Industriales: Proporcionan la robustez y la inmunidad a interferencias necesarias para operar en condiciones adversas.
- Centros de Datos: Extienden la vida útil de los switches más antiguos basados en cobre, facilitando una migración gradual a fibra. También son útiles con switches de cobre nuevos que tienen puertos RJ45 fijos, ya que estos suelen ser significativamente menos costosos que sus equivalentes de fibra.
En resumen, los conversores de medios de fibra a Ethernet son dispositivos esenciales que actúan como un puente vital entre las infraestructuras de red de cobre y fibra óptica. Ofrecen una solución flexible, rentable y robusta para extender la conectividad, mejorar la estabilidad y facilitar la evolución tecnológica de las redes en diversos entornos.
