Configuración de Redes HFC en Cisco Packet Tracer: Una Guía Detallada

Cisco Packet Tracer es una herramienta fundamental para el aprendizaje y la simulación de redes informáticas, especialmente para aquellos que se inician en el mundo de la configuración de dispositivos y protocolos de red. Este software, desarrollado por Cisco Systems, permite diseñar, simular y verificar la configuración de redes complejas sin necesidad de hardware físico. La configuración de redes HFC (Hybrid Fiber-Coaxial), aunque a menudo se asocia con proveedores de servicios de Internet y televisión por cable, comparte muchos principios de configuración con las redes empresariales que se pueden simular en Packet Tracer, especialmente en lo que respecta al enrutamiento, direccionamiento IP y la gestión de dispositivos.

Objetivos del Aprendizaje y Primeros Pasos

El objetivo principal al utilizar Cisco Packet Tracer es familiarizarse con la interfaz del software y los conceptos básicos de configuración de redes. Esto incluye la comprensión de cómo posicionar y conectar dispositivos, cómo desplegar información de configuración, y cómo configurar individualmente PCs, switches y routers.

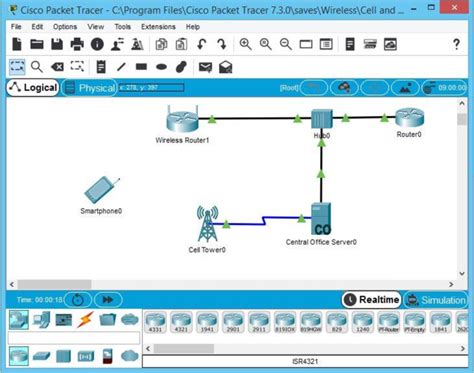

Al iniciar Packet Tracer, el usuario se encuentra con un entorno de trabajo donde puede seleccionar y arrastrar dispositivos al área de trabajo. El cursor del ratón se transforma en un signo más después de agregar el primer dispositivo, permitiendo la adición continua de cuantos dispositivos se deseen. La selección de un dispositivo se realiza haciendo clic en su botón correspondiente.

Una de las primeras configuraciones importantes es la personalización de las opciones de visualización. Es posible deshabilitar las opciones de Animación, Sonido y Etiquetas para optimizar el rendimiento y la claridad de la simulación.

Posicionamiento y Despliegue de Dispositivos

La colocación estratégica de los dispositivos es un paso crucial en el diseño de cualquier red. En Packet Tracer, los dispositivos se seleccionan de una paleta ubicada en la parte derecha central de la ventana. Una vez seleccionado un dispositivo, se hace clic en el área de trabajo para colocarlo.

El despliegue de información de dispositivos implica asignarles nombres, roles y, en el caso de los routers, definir su tipo (por ejemplo, DCE y Serial DTE, que son importantes para las conexiones seriales). La información relevante se agrega en un cuadro que aparece al hacer clic en el dispositivo, el cual se muestra con un círculo azul.

Existen dos vistas principales en Packet Tracer: la vista lógica y la vista física. Estas pueden alternarse mediante las opciones disponibles en la barra superior, lo que permite visualizar la red tanto a nivel de diagramación como de ubicación geográfica simulada.

Configurando un PC

La configuración de un PC en Packet Tracer es relativamente sencilla. Se accede a las opciones de configuración del PC haciendo clic sobre él y seleccionando la pestaña "Desktop". Aquí se pueden configurar aspectos como la dirección IP, la máscara de subred y la puerta de enlace predeterminada. Estos parámetros son esenciales para que el PC pueda comunicarse dentro de la red. La configuración de la dirección IP se realiza de forma similar a la configuración de un router, indicando los datos antes mencionados.

Configurando un Switch

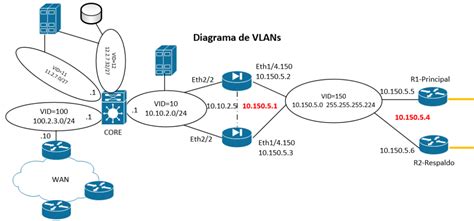

Los switches son dispositivos clave en las redes locales (LANs) para conectar múltiples dispositivos. En Packet Tracer, la configuración de un switch implica definir sus interfaces y, de manera crucial, la gestión de VLANs (Virtual Local Area Networks). Las VLANs permiten segmentar una red física en múltiples redes lógicas, mejorando la seguridad y la eficiencia.

Al configurar un switch, se accede a la interfaz de línea de comandos (CLI) o a la interfaz gráfica de usuario (GUI). En la CLI, se utilizan comandos para configurar puertos, asignar direcciones IP a las interfaces de switch (para gestión remota), y crear o modificar VLANs. Por omisión, Packet Tracer crea las VLANs 1, 1002, 1003, 1004 y 1005.

Es fundamental entender el concepto de "Trunking" en la configuración de switches. Un enlace troncal (trunk) permite que múltiples VLANs atraviesen un único enlace físico entre switches o entre un switch y un router. Esto es vital para redes más grandes y complejas. La VLAN nativa en un enlace troncal es aquella que no lleva etiqueta de VLAN. La configuración de puertos como "access" o "trunk" es una operación común.

Configurando un Router

Los routers son el corazón de las redes de área amplia (WANs) y son responsables de dirigir el tráfico entre diferentes redes. La configuración de un router en Packet Tracer es uno de los aspectos más complejos y gratificantes. Incluye la configuración de interfaces (tanto Ethernet como seriales), la asignación de direcciones IP y máscaras de subred, y la configuración de protocolos de enrutamiento.

Para configurar un router, se accede a su interfaz de línea de comandos (CLI). Los comandos básicos incluyen:

• enable: para entrar en modo privilegiado.
• configure terminal: para entrar en modo de configuración global.
• interface <tipo> <número>: para seleccionar una interfaz específica (por ejemplo, interface GigabitEthernet0/0 o interface Serial0/1/0).
• ip address <dirección IP> <máscara de subred>: para asignar una dirección IP a la interfaz.
• no shutdown: para activar la interfaz.

Además de la configuración básica de interfaces, es esencial configurar los protocolos de enrutamiento. Esto permite a los routers aprender sobre las redes remotas y determinar la mejor ruta para enviar el tráfico. Protocolos comunes incluyen RIP, OSPF y EIGRP. La configuración de estos protocolos implica definir las redes que el router conoce y anunciar esas redes a otros routers.

Los routers también son responsables de la traducción de direcciones de red (NAT), que permite que múltiples dispositivos en una red privada compartan una única dirección IP pública. Esto es especialmente relevante para la conectividad a Internet.

Conceptos Avanzados y Consideraciones Específicas

Más allá de la configuración básica, Packet Tracer permite explorar configuraciones avanzadas. Esto incluye la implementación de listas de control de acceso (ACLs) para filtrar el tráfico, la configuración de protocolos de redundancia como HSRP (Hot Standby Router Protocol) o VRRP (Virtual Router Redundancy Protocol) para garantizar la alta disponibilidad, y la configuración de servicios de red como DHCP (Dynamic Host Configuration Protocol) para la asignación automática de direcciones IP y DNS (Domain Name System) para la resolución de nombres de dominio.

Para redes HFC simuladas en Packet Tracer, la comprensión de cómo los equipos de cable (como los CMTS - Cable Modem Termination System) interactúan con la infraestructura de red es clave. Si bien Packet Tracer no simula directamente un CMTS, los principios de enrutamiento y direccionamiento IP aplicados a los routers en la simulación son análogos a los necesarios para gestionar la conectividad de los módems de cable. La configuración de subredes, el direccionamiento IP y la gestión del tráfico son aspectos que se reflejan directamente.

La vista física de Packet Tracer es particularmente útil para visualizar la disposición geográfica de los dispositivos y cómo se conectan a través de diferentes medios, como cables de cobre, fibra óptica o conexiones inalámbricas. Esto ayuda a comprender la topología física de la red y cómo los problemas de conectividad pueden surgir de fallos en el cableado o en los enlaces.

La simulación de redes HFC en Packet Tracer también puede involucrar la configuración de switches para segmentar el tráfico de datos, voz y video. La implementación de VLANs es crucial aquí, permitiendo aislar diferentes tipos de servicios y mejorar la seguridad. Por ejemplo, una VLAN podría dedicarse a la transmisión de datos de Internet, otra al servicio de telefonía VoIP, y otra al streaming de video.

Herramientas y Funcionalidades Adicionales

Packet Tracer ofrece varias herramientas para facilitar el diseño y la depuración de redes. La herramienta de Add Simple PDU (Protocol Data Unit) permite enviar paquetes de datos simples entre dispositivos para verificar la conectividad y observar el flujo del tráfico. La herramienta de Delete (identificada con una equis) se utiliza para eliminar dispositivos o cables del área de trabajo.

El software también proporciona información detallada sobre el estado de los dispositivos y las conexiones. Al pasar el ratón por encima de un cable o un dispositivo, se muestra información relevante, como las direcciones IP, las direcciones MAC (Media Access Control) y el estado de las tablas de enrutamiento (ARP, MAC y ROUTING).

La capacidad de simular diferentes escenarios de red, incluyendo fallos de enlaces o dispositivos, es una de las fortaleques de Packet Tracer. Esto permite a los estudiantes y profesionales probar sus configuraciones y desarrollar estrategias de recuperación ante desastres.

Profundizando en la Configuración de Interfaces

La configuración de las interfaces es un pilar fundamental. Cada puerto en un switch o router tiene un identificador único, como FastEthernet 0/x o GigabitEthernet 0/x. Al configurar estas interfaces, se les asignan direcciones IP y máscaras de subred, y se activan mediante el comando no shutdown.

En el contexto de las redes HFC, la simulación de interfaces puede extenderse a la configuración de puertos para diferentes tipos de tráfico. Por ejemplo, en un switch, se pueden configurar puertos como "access" para dispositivos finales (PCs, módems) o como "trunk" para interconectar switches o conectar a un router. La asignación de VLANs a puertos de acceso es una tarea común.

Rutas Estáticas y Dinámicas

Cuando se configuran routers, es necesario definir cómo van a dirigir el tráfico a otras redes. Esto se puede hacer mediante rutas estáticas o dinámicas.

• Rutas Estáticas: Se configuran manualmente por el administrador de red. Son útiles para redes pequeñas o cuando se desea un control preciso sobre las rutas. Al configurar una ruta estática, se especifica la red de destino, la máscara de subred y el siguiente salto (la dirección IP del siguiente router o la interfaz de salida). Es importante definir las redes que no están conectadas directamente al router.
• Rutas Dinámicas: Los routers aprenden las rutas automáticamente intercambiando información con otros routers utilizando protocolos de enrutamiento como RIP, OSPF o EIGRP. Estos protocolos son más escalables para redes grandes y se adaptan a los cambios en la topología de la red.

La elección entre rutas estáticas y dinámicas depende de la complejidad de la red y los requisitos de gestión. En redes HFC simuladas, la comprensión de ambos métodos es esencial para asegurar una conectividad robusta.

Depuración y Verificación de la Red

Una vez configurada la red, es vital verificar su correcto funcionamiento. Packet Tracer ofrece varias herramientas para la depuración:

• Ping: Se utiliza para verificar la conectividad básica entre dos dispositivos. Un ping exitoso indica que los dispositivos pueden comunicarse a nivel de capa de red.
• Traceroute (tracert en Windows): Muestra la ruta que siguen los paquetes desde el origen hasta el destino, identificando cada salto (router) intermedio. Esto es útil para diagnosticar problemas de enrutamiento.
• Visualización del Flujo de Paquetes: Packet Tracer permite observar el movimiento de los paquetes en tiempo real, lo que ayuda a comprender cómo funcionan los protocolos y a identificar dónde se producen los fallos. Se puede observar cómo los paquetes se mueven a través de los diferentes dispositivos y capas del modelo OSI.

La simulación de escenarios de conflicto de conectividad es una característica poderosa. Por ejemplo, se puede simular una dirección IP duplicada o una configuración de subred incorrecta para observar cómo afectan a la comunicación y cómo solucionarlos.

Consideraciones sobre el Modelo OSI

Packet Tracer opera bajo los principios del modelo OSI (Open Systems Interconnection). Comprender cómo los diferentes dispositivos y protocolos funcionan en cada capa del modelo es fundamental. Los PCs operan en capas superiores, mientras que los switches operan principalmente en la capa de enlace de datos (Capa 2) y los routers en la capa de red (Capa 3). La simulación de Packet Tracer permite visualizar el encapsulamiento y desencapsulamiento de datos a medida que pasan por las diferentes capas y dispositivos.

Comandos Comunes y Configuraciones Específicas

El dominio de los comandos de Cisco IOS (Internetwork Operating System) es esencial para una configuración avanzada. Algunos comandos adicionales y sus aplicaciones incluyen:

• show ip interface brief: Muestra un resumen del estado de todas las interfaces IP.
• show running-config: Muestra la configuración actual que se está ejecutando en el dispositivo.
• copy running-config startup-config: Guarda la configuración actual para que persista después de un reinicio.
• Configuración de Subinterfaces: Permite dividir una interfaz física en múltiples subinterfaces lógicas, cada una con su propia dirección IP y VLAN. Esto es común en configuraciones de trunking y enrutamiento entre VLANs.

En el contexto de redes HFC, la configuración de subinterfaces puede ser relevante para segmentar el tráfico de diferentes servicios o clientes dentro de una misma conexión física.

Packet Tracer es una herramienta invaluable para el aprendizaje de redes, permitiendo a los usuarios experimentar con configuraciones complejas en un entorno seguro y controlado. La práctica constante y la exploración de sus diversas funcionalidades permitirán dominar la configuración de redes, desde los principios básicos hasta escenarios más avanzados, sentando las bases para el manejo de infraestructuras de red reales, incluyendo aquellas que soportan servicios HFC.
