Calculando la Ganancia de una Antena Omnidireccional: Una Guía Detallada

La ganancia de una antena es un parámetro fundamental en el diseño y la optimización de cualquier sistema de comunicaciones inalámbricas. Comprender cómo calcular y qué factores influyen en la ganancia de una antena omnidireccional es crucial para asegurar un rendimiento óptimo, maximizar el alcance de la señal y cumplir con las regulaciones de transmisión. Este artículo profundiza en el concepto de ganancia, su cálculo, los elementos que la afectan y su importancia práctica, desmitificando la teoría para ofrecer una comprensión clara y aplicable.

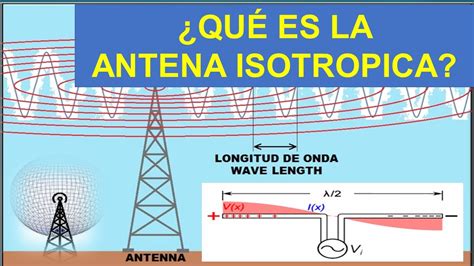

La Antena Isotrópica: Un Modelo Teórico de Referencia

Antes de adentrarnos en el cálculo de la ganancia de antenas reales, es esencial comprender el concepto de antena isotrópica. La antena isotrópica es un modelo teórico, una antena idealizada que irradia energía de manera uniforme en todas las direcciones. Es decir, su patrón de radiación es una esfera perfecta. De hecho, esto es sólo un valor teórico, ya que la antena isotrópica no existe en la realidad y no puede diseñarse ni construirse. La isotropía, o el término "isotrópica", proviene de la palabra griega "isos", que significa "igual" o "idéntica", y la palabra "trópos", que significa "rotación".

La antena isotrópica sirve como un punto de referencia para comparar la ganancia de antenas reales. La ganancia de cualquier antena se expresa a menudo en relación con una antena isotrópica, utilizando la unidad dBi (decibelios isotrópicos).

¿Qué es la Ganancia de una Antena Omnidireccional?

La ganancia de una antena omnidireccional se refiere a su capacidad para concentrar la energía radiada en una dirección específica en comparación con una antena isotrópica ideal. Una antena omnidireccional, a diferencia de las antenas direccionales, está diseñada para irradiar y recibir señales de manera más o menos uniforme en todas las direcciones en un plano (generalmente el plano horizontal). Sin embargo, incluso dentro de esta naturaleza omnidireccional, existen variaciones en la intensidad de la señal emitida en diferentes ángulos.

La ganancia de la antena es una parte muy importante de la estructura de conocimiento de la antena, por supuesto, también es uno de los parámetros importantes para la selección de antenas. La ganancia de la antena para la calidad de funcionamiento del sistema de comunicación también juega un papel importante, en general, la ganancia depende principalmente de la reducción del ancho de la aleta de radiación orientada verticalmente y en el plano horizontal para mantener el rendimiento de radiación omnidireccional.

Definición Formal de Ganancia de Antena

La definición de ganancia de antena se basa en la relación entre la densidad de flujo de potencia radiada por la antena en una dirección específica y la densidad de flujo de potencia de una antena de referencia (generalmente isotrópica) con la misma potencia de entrada.

→ Es necesario prestar atención a los siguientes puntos:

1. Si no está especialmente marcado, la ganancia de la antena se refiere a la ganancia máxima en la dirección de radiación.
2. En las mismas condiciones, cuanto mayor es la ganancia, mejor es la direccionalidad, más se propaga la onda, es decir, aumenta la distancia recorrida. Sin embargo, la amplitud de la velocidad de la onda no se comprimirá cuanto más estrecha sea la aleta de la onda, lo que conducirá a una pobre uniformidad de cobertura.
3. Las antenas son dispositivos pasivos y no generan energía. La ganancia de la antena es solo la capacidad de concentrar energía de manera efectiva en una dirección particular de radiación o recibir ondas electromagnéticas.

Ganancia en dBi y dBd

La ganancia se mide comúnmente en decibelios (dB). Cuando se compara con una antena isotrópica, la unidad es dBi. Por ejemplo, una antena con una ganancia de 8 dBi irradia la señal con más intensidad en su dirección de máxima radiación que una antena isotrópica, pero la distribución de esta energía es aún relativamente amplia en el plano horizontal para ser considerada omnidireccional.

También existe la medida dBd, que compara la ganancia de una antena con la de un dipolo de media onda. Generalmente, 1 dBi es aproximadamente igual a 2.15 dBd.

Fórmulas para el Cálculo de la Ganancia de Antena

Existen varias formas de calcular o aproximar la ganancia de una antena, dependiendo de su tipo y diseño.

Ganancia de Antenas Parabólicas

Para una antena parabólica, la ganancia se puede aproximar mediante la siguiente ecuación:

G (dBi) = 10Lg {4.5 × (D / λ0) ^ 2}

Donde:

• D: Diámetro paraboloidal.
• λ0: Longitud de onda de la frecuencia de operación central.
• 4.5: Dato empírico validado estadísticamente.

La ganancia de una antena parabólica indica la cantidad de señal captada que se concentra en el alimentador. La ganancia depende del diámetro del plato, de la exactitud geométrica del reflector y de la frecuencia de operación. Si el diámetro aumenta, la ganancia también, porque se concentra mayor energía en el foco. La exactitud geométrica está relacionada con la precisión con la que se ha fabricado el reflector de la antena parabólica. La antena debe ser parabólica de modo que exista uno y sólo un foco y que en él se debe colocar el alimentador. Cualquier desviación de la curva parabólica hará que toda la energía que llegue al reflector no se refleje en el foco, sino en un punto por delante o por detrás de éste, con lo cual perderemos energía. Lo propio para las irregularidades mecánicas en la superficie del reflector. Un golpe o abolladura presente en el plato hará que las señales reflejadas no se desvíen correctamente hacia el foco disminuyendo la energía electromagnética efectiva en el alimentador. Por otra parte, cuanto mayor sea la frecuencia, menor deberá ser el diámetro del reflector. Así, una señal para 5.8 GHz necesita un reflector de menor diámetro que otra señal en 2.4GHz.

Ganancia de Antenas Omnidireccionales Verticales

Para una antena omnidireccional vertical, la siguiente ecuación también se puede utilizar para aproximar la ganancia:

G (dBi) = 10Lg {2L / λ0}

Donde:

• L: Longitud de la antena.
• λ0: Longitud de onda de trabajo central.

Fórmula General de Ganancia

Una fórmula más general para calcular la ganancia de una antena, basada en la potencia transmitida y recibida, es:

G = 10 * log10(Pt / Pr)

Donde:

• Pt: Potencia transmitida.
• Pr: Potencia recibida en un punto específico.

Imagina una antena que transmite una potencia de 200 W y recibe una potencia de 20 W en un punto específico. La ganancia se calcularía como:

G = 10 * log10(200 W / 20 W) = 10 * log10(10) = 10 dB

Este resultado de 10 dB indica una mejora significativa en la transmisión de la señal en comparación con una referencia.

Otra fórmula teórica relevante para la ganancia, especialmente en el contexto de antenas de apertura como las parabólicas, es:

G = (4 * π * Ae) / λ^2

Donde:

• Ae: Área efectiva de la antena.
• λ: Longitud de onda.

Este enfoque es útil para antenas de tipo parabólico, en las que el área de apertura desempeña un papel crucial.

Ganancia y Potencia de Transmisión: Una Relación Clave

La señal de RF emite desde el transmisor de radio, a través del alimentador (cable) a la antena, por la antena en forma de radiación de ondas electromagnéticas. Una vez que la onda electromagnética llega al lugar de recepción, la antena la recibe (solo se recibe una parte muy pequeña de la potencia) y la envía al receptor de radio a través del alimentador. Por tanto, en la ingeniería de redes inalámbricas es muy importante calcular la potencia de transmisión del transmisor y la capacidad de radiación de la antena.

La potencia transmitida de una onda de radio es la energía en un rango de banda de frecuencia dado y generalmente se mide o mide de dos maneras:

• Potencia (W): Un nivel lineal relativo a 1 vatio (vatios).
• Ganancia (dBm): Un nivel proporcional relativo a 1 milivatio (milivatio).

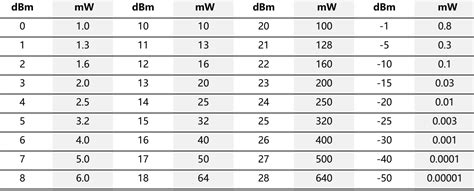

Las dos expresiones se pueden convertir entre sí:

• dBm = 10 * log [potencia mW]
• mW = 10 ^ [ganancia dBm / 10 dBm]

En los sistemas inalámbricos, las antenas se utilizan para convertir las ondas de corriente en ondas electromagnéticas y, en el proceso de conversión, también "amplifican" las señales transmitidas y recibidas. La ganancia de la antena se mide en "dBi". Como la energía de onda electromagnética en el sistema inalámbrico se genera mediante la amplificación de la energía de transmisión del dispositivo de transmisión y la antena superpuesta, la medida de la energía de transmisión, la mejor es la misma medida: ganancia (dB).

Por ejemplo, si la potencia del dispositivo de transmisión es de 100 mW (20 dBm) y la ganancia de la antena es de 10 dBi, entonces la potencia de transmisión total es:

Potencia de transmisión total = Potencia de transmisión (dBm) + Ganancia de antena (dBi) = 20 dBm + 10 dBi = 30 dBm

Esto equivale a 1000 mW o 1 W.

La Regla de los 3dB

Cada dB es importante en un sistema de "baja potencia", especialmente recuerde la "regla de los 3dB". Cada aumento o disminución de 3 dB significa duplicar o reducir a la mitad la potencia:

• -3 dB = 1/2 potencia
• -6 dB = 1/4 de potencia
• +3 dB = 2x potencia
• +6 dB = 4x potencia

Por ejemplo, 100 mW tiene una potencia de transmisión inalámbrica de 20 dBm, mientras que 50 mW tiene una potencia de transmisión inalámbrica de 17 dBm y 200 mW tiene una potencia de transmisión de 23 dBm.

Es necesario entender que es mucho mejor usar una antena de mayor ganancia y un transmisor con menos potencia que una antena de menor ganancia y un transmisor con más potencia.

Factores que Afectan el Cálculo y el Rendimiento de la Ganancia

Varios factores pueden influir en el cálculo y el rendimiento real de la ganancia de una antena:

• Material de la Antena: Los materiales utilizados en la construcción de la antena afectan su eficiencia y su capacidad para irradiar o recibir señales.
• Diseño Geométrico: La forma, el tamaño y la disposición de los elementos radiantes son determinantes para el patrón de radiación y, por ende, la ganancia.
• Frecuencia de Operación: La ganancia de una antena está intrínsecamente ligada a la longitud de onda de la señal. Para una antena de tamaño fijo, su rendimiento óptimo se logra a una frecuencia específica.
• Entorno Circundante: Obstáculos como edificios, árboles, terreno irregular e incluso las condiciones atmosféricas pueden afectar la propagación de la señal y, por lo tanto, la ganancia efectiva de la antena en un escenario real.
• Longitud de la Antena: Para antenas como el dipolo, la longitud física de los conductores es directamente proporcional a la longitud de onda de la frecuencia de operación. Cuanto más larga es la antena (en relación con la longitud de onda), mayor puede ser su ganancia. Las antenas son dispositivos pasivos y no generan energía. La ganancia de la antena es solo la capacidad de enfocar la energía de manera efectiva en una dirección particular para irradiar o recibir ondas electromagnéticas. La ganancia de la antena se genera mediante la superposición de osciladores. Cuanto mayor es la ganancia, mayor es la longitud de la antena. Ganar aumentar 3dB, duplicar el volumen.
• Ancho de Banda: Las antenas tienen un ancho de banda operativo. Fuera de este rango, su ganancia y eficiencia disminuyen.

Indicadores Clave de Parámetros de la Antena

Además de la ganancia, existen otros parámetros importantes que caracterizan el rendimiento de una antena:

• Relación de Adelante/Atrás (F/B): Es la relación entre la potencia radiada en la dirección principal y la potencia radiada en la dirección opuesta. Una alta relación F/B indica que la antena irradia principalmente en una dirección. Se calcula como F/B = 10log(Potencia hacia adelante / Potencia hacia atrás).
• Ángulo de Inclinación Eléctrica (Tilt): Se refiere a la dirección vertical del haz principal de la antena, ajustada para optimizar la cobertura en un área determinada. Puede ser fija o ajustable eléctricamente.
• Ancho del Lóbulo (Beamwidth): Es el ángulo entre los puntos donde la potencia radiada cae a la mitad de su valor máximo. Un ancho de lóbulo más estrecho indica una mayor direccionalidad y, generalmente, una mayor ganancia. En la dirección del diagrama suelen tener dos lóbulos o más, siendo el más grande llamado lóbulo principal y los demás lóbulos secundarios. El ángulo entre los dos puntos de media potencia del lóbulo principal se define como el ancho del lóbulo (haz) del diagrama de dirección de la antena. Cuanto más estrecho sea el ancho del haz del lóbulo principal de la antena, mayor será la ganancia de la antena.
• Relación de Onda Estacionaria de Voltaje (VSWR): Mide la eficiencia con la que la antena se adapta a la línea de transmisión. Un VSWR bajo (idealmente cercano a 1) indica una buena adaptación y mínima reflexión de potencia. En el sistema de comunicaciones móviles, los requisitos generales del VSWR son inferiores a 1.5.
• Impedancia de Entrada: Es la relación entre el voltaje y la corriente en la entrada de la antena. Para una buena transferencia de potencia, la impedancia de la antena debe coincidir con la impedancia de la línea de transmisión y del transmisor/receptor (comúnmente 50 ohmios).
• Aislamiento: En antenas de polarización dual, es la relación entre la señal en un puerto y la señal que aparece en el otro puerto.

Consecuencias de la Ganancia de Antenas

La ganancia de una antena tiene implicaciones significativas en el funcionamiento y diseño de los sistemas de comunicación:

Interferencia con Otras Señales

Una alta ganancia de antena puede concentrar la señal emitida, aumentando el riesgo de interferir con otras señales que operan en frecuencias cercanas o en la misma área geográfica. Puede causar superposición y reducción de la calidad de otras comunicaciones. Es esencial considerar un buen diseño de infraestructura para minimizar interferencias.

Direccionalidad y Cobertura

Las antenas de alta ganancia tienden a ser más direccionales, concentrando la energía en un haz más estrecho. Esto es ideal para enlaces de punto a punto o para extender el alcance en una dirección específica, pero puede ser menos adecuado para aplicaciones que requieren cobertura omnidireccional. La direccionalidad puede adaptarse utilizando antenas con patrones de radiación ajustables. Por ejemplo, las antenas de fase array permiten cambiar la dirección del haz sin necesidad de mover físicamente la antena, utilizando técnicas avanzadas de computación.

Impacto Energético

Una mayor ganancia puede permitir el uso de potencias de transmisión más bajas para lograr el mismo alcance efectivo, lo que lleva a una reducción del consumo de energía en los dispositivos y a una mejora de la eficiencia general de la red. El ahorro energético también puede contribuir a una mayor sostenibilidad medioambiental de las redes de telecomunicaciones.

Calculadoras y Herramientas Útiles

Para facilitar el cálculo y la comprensión de los parámetros de las antenas, existen diversas herramientas:

• Calculadora de Dipolos: Permite calcular la longitud de antenas sencillas, como las antenas dipolo de onda media, y el factor de ajuste (k) necesario para frecuencias altas, cables gruesos o antenas hechas con tubos. Las longitudes utilizadas en estas calculadoras pueden ser en pulgadas, centímetros y otras unidades populares.
• Calculadora de Longitud de Onda: Ayuda a cambiar entre unidades de longitud de onda, frecuencia o número de onda. Para calcular la longitud de onda de un dipolo, simplemente se divide la velocidad de la luz por la frecuencia.
• Calculadora de Calibre de Cable: Evalúa las propiedades de un cable, como su diámetro y resistencia.
• Calculadora de Alcance de Antena: Es una herramienta diseñada para estimar el alcance de cobertura de una antena basándose en valores teóricos. Considera factores clave como la frecuencia, la ganancia de la antena, la potencia de transmisión, la sensibilidad del receptor y las condiciones ambientales (incluyendo el terreno y los obstáculos). Esta herramienta ayuda a los usuarios a predecir la distancia que puede alcanzar una señal y a evaluar el rendimiento esperado de una antena en diferentes escenarios de implementación.

Ejemplo Práctico de Ganancia de Antena

Consideremos dos antenas operando en la banda de 2.4 GHz:

• Antena A: Ganancia de 8 dBi.
• Antena B: Ganancia de 15 dBi.

En un mismo dispositivo de transmisión, la Antena B proporcionará un haz de señal más concentrado y, por lo tanto, permitirá que la señal viaje una distancia mayor con menos atenuación en comparación con la Antena A. Esto se puede modelar utilizando la ecuación de Friis de transmisión, que relaciona la potencia recibida (Pr) con la potencia transmitida (Pt), la longitud de onda (λ), la distancia entre antenas (d) y las ganancias de las antenas transmisora y receptora (GT, GR):

Pr = Pt * (λ / (4 * π * d))^2 * GT * GR

Una mayor ganancia de antena (GT y GR) resulta en una mayor potencia recibida (Pr) para una misma potencia transmitida (Pt) y distancia (d), o permite alcanzar una mayor distancia (d) manteniendo un nivel de potencia recibida adecuado.

Regulaciones y Potencia de Transmisión

Es fundamental tener en cuenta las regulaciones sobre la potencia de transmisión, especialmente en bandas de frecuencia de uso común como la de 2.4 GHz y 5 GHz. Por ejemplo:

• 2400 - 2483.5 MHz (banda de 2.4 GHz): La potencia no puede superar 100 mW E.I.R.P. (20 dBm).
• 5150 - 5350 MHz (banda de 5 GHz): La potencia no puede superar 200 mW E.I.R.P. (23 dBm), y los dispositivos se pueden utilizar sólo en interiores.
• 5725 - 5875 MHz (banda de 5 GHz): La potencia no puede superar 1000 mW E.I.R.P.

El término E.I.R.P. (Effective Isotropic Radiated Power - Potencia Isotrópica Radiada Efectiva) es la potencia total transmitida por una antena, considerando la potencia del transmisor, las pérdidas del cable y la ganancia de la antena. Los fabricantes de puntos de acceso (Access Points) a menudo indican la potencia del transmisor en E.I.R.P. Esto significa que el dispositivo es conforme con la normativa sólo con la antena incluida o integrada. Para la aplicación compuesta por un transmisor, cable y antena, el E.I.R.P. total debe ser calculado. Hay que tener en cuenta que no todos los puntos de acceso son capaces de reducir la potencia de salida.

Antenas Dipolo: Simplicidad y Eficiencia

Las antenas dipolo son las antenas más fáciles y probablemente las más baratas de construir. Se componen de dos conductores, de ahí el nombre de dipolo, que significa dos polos. Los dos conductores, divididos por la mitad, están separados por un aislante. Una calculadora de dipolos es una sencilla herramienta que te permite calcular la longitud de antenas sencillas y su factor de ajuste (k).

En resumen, el cálculo y la comprensión de la ganancia de una antena omnidireccional son esenciales para diseñar sistemas de comunicación inalámbrica eficientes y fiables. Al considerar la ganancia en conjunto con otros parámetros de la antena y las regulaciones aplicables, se puede optimizar el rendimiento y asegurar una cobertura de señal óptima.
