Cajas Terminales de Fibra Óptica: Características, Tipos y Aplicaciones Esenciales

En el intrincado tapiz de la infraestructura de red moderna, las cajas terminales de fibra óptica, a menudo denominadas Cajas de Distribución Óptica (CDO) o Cajas de Terminación de Fibra (FTB), emergen como componentes de vital importancia. Estos dispositivos cumplen una función fundamental al servir como el punto de conexión y organización para los cables de fibra óptica, facilitando la integración y gestión eficiente de las complejas redes de comunicación. Su diseño y selección son cruciales para garantizar un rendimiento de red óptimo, minimizando la pérdida de señal y manteniendo la integridad general del sistema.

Comprendiendo la Función Esencial de las Cajas Terminales de Fibra Óptica

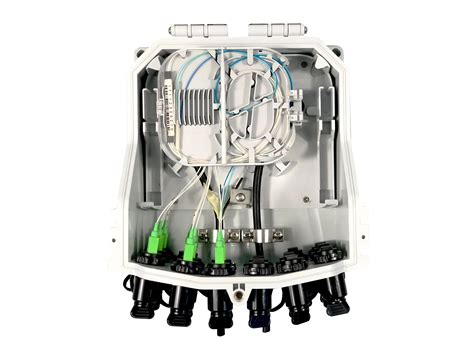

Las cajas terminales de fibra óptica son mucho más que simples recintos; son puntos de unión estratégicos que salvaguardan las delicadas fibras ópticas y sus conectores. Su propósito primordial es proteger estos componentes sensibles de daños físicos y ambientales, al tiempo que permiten una gestión organizada de las conexiones. Al albergar y organizar los cables de fibra óptica, estas cajas minimizan la atenuación de la señal, un factor crítico para mantener la velocidad y la fiabilidad de la transmisión de datos. Son esenciales tanto en instalaciones de gran escala, como centros de datos y redes de telecomunicaciones, como en entornos de red más pequeños, adaptándose a diversas necesidades de capacidad y configuración.

La función de una caja de terminación de fibra óptica se puede desglosar en varios aspectos clave:

• Terminación de Cables: Sirven como el punto final donde los cables de fibra óptica troncales o de distribución se conectan a otros cables o equipos.
• Empalme y Protección: Facilitan el empalme de fibras ópticas, ya sea por fusión o mecánico, y protegen estos puntos de unión de factores externos.
• Organización y Gestión: Permiten la gestión ordenada de las fibras y los pigtails (cables de conexión cortos), evitando enredos y garantizando radios de curvatura adecuados para preservar la integridad de la señal.
• Distribución de Ruta Óptica: Permiten la ramificación y convergencia de rutas ópticas, ofreciendo flexibilidad en la configuración de la red.
• Protección Ambiental: Su diseño robusto protege los componentes internos del polvo, la humedad, los impactos y otras condiciones ambientales adversas.

Diversidad de Tipos: Adaptándose a Cada Entorno de Instalación

La versatilidad de las cajas terminales de fibra óptica se manifiesta en su amplia gama de tipos, cada uno diseñado para satisfacer requisitos específicos de instalación y entorno operativo. Generalmente, se clasifican según su método de montaje, el número de fibras que pueden albergar, el material de su construcción y su aplicación principal (interior o exterior).

Cajas Terminales Montadas en la Pared (Interiores)

Ideales para aplicaciones en interiores, las cajas terminales montadas en la pared son una solución común en edificios de oficinas, complejos residenciales y centros de datos de menor escala. Su diseño compacto se adapta a espacios limitados, proporcionando un alojamiento seguro y organizado para las conexiones de fibra óptica. Estas cajas suelen ser ligeras y fáciles de instalar, ofreciendo una protección adecuada contra el polvo y el manejo accidental.

Cajas Terminales Montadas en Rack (Interiores)

Diseñadas para integrarse perfectamente en racks de servidores estándar de 19 pulgadas, estas cajas son indispensables en centros de datos y grandes instalaciones de telecomunicaciones. Permiten una alta densidad de conexiones en un espacio reducido, facilitando la gestión de un gran número de cables y adaptadores. Suelen incorporar bandejas modulares y sistemas de gestión de cables para una organización óptima.

Cajas Terminales Montadas en Poste (Exteriores)

Construidas para resistir los rigores de los entornos exteriores, las cajas terminales montadas en poste son robustas y a prueba de intemperie. Son comúnmente utilizadas por los proveedores de servicios para instalaciones aéreas de fibra en postes de servicios públicos. Suelen estar fabricadas con materiales resistentes a la corrosión y a los impactos, asegurando la protección de las conexiones de fibra óptica contra condiciones climáticas extremas, radiación UV y vandalismo.

Cajas Terminales de Tipo Cajón

Una innovación notable en el diseño de cajas terminales es el tipo cajón. Estos modelos ofrecen una mayor facilidad de acceso y operación, ya que la bandeja de empalme o los módulos adaptadores se deslizan hacia afuera, similar a un cajón. Esto simplifica las tareas de instalación, mantenimiento y solución de problemas, permitiendo una manipulación frontal completa. La estructura tipo cajón optimiza el uso del espacio y mejora la ergonomía.

Cajas Terminales MPO/MTP de Alta Densidad

A medida que los centros de datos evolucionan hacia velocidades y densidades de conexión cada vez mayores (40G, 100G y más allá), la necesidad de soluciones de cableado de alta densidad se vuelve imperativa. Las cajas terminales MPO/MTP están diseñadas para albergar conectores multifibra, como los MPO y MTP, que consolidan múltiples fibras en un solo conector. Esto permite una conectividad de alta densidad, simplificando el cableado y liberando espacio valioso en racks. Algunas de estas cajas también integran capacidades de monitoreo pasivo, ofreciendo visibilidad en tiempo real del flujo de datos.

Materiales Fundamentales: La Base de la Durabilidad y el Rendimiento

La elección del material para la carcasa de una caja terminal de fibra óptica es un factor determinante en su durabilidad, resistencia y coste.

• Plástico (ABS, Policarbonato): Las cajas de plástico son generalmente ligeras, económicas y fáciles de fabricar. Son una opción ideal para aplicaciones en interiores donde la exposición a condiciones ambientales severas es mínima. Ofrecen una protección moderada contra impactos y son suficientes para entornos controlados.
• Metal (Acero Inoxidable, Aluminio): Para una protección superior contra impactos físicos, la corrosión y las condiciones ambientales adversas, las cajas de metal son la elección preferida. El acero inoxidable y el aluminio ofrecen una robustez excepcional, lo que los hace adecuados para aplicaciones exteriores e industriales.
• Poliéster Reforzado con Fibra de Vidrio (PRFV): Este material compuesto combina la ligereza del plástico con la resistencia del metal. El PRFV ofrece una excelente resistencia a la corrosión, a los rayos UV y a los impactos, lo que lo convierte en una opción muy duradera y fiable para entornos exteriores exigentes.

Factores que Influyen en el Costo

El precio de una caja terminal de fibra óptica varía considerablemente en función de una serie de factores interrelacionados:

• Material de Construcción: Las cajas fabricadas con metales de alta calidad como el acero inoxidable o materiales compuestos avanzados como el PRFV tienden a ser más costosas que las de plástico simple.
• Complejidad del Diseño y Características: Las cajas con mecanismos de cierre avanzados, sellos de alta resistencia, capacidad para múltiples módulos o características de seguridad adicionales (como cerraduras) tendrán un precio más elevado. Las cajas de alta densidad, como las MPO/MTP, también suelen implicar un coste mayor debido a la tecnología especializada que incorporan.
• Capacidad y Configuración: El número de fibras que puede albergar la caja y la flexibilidad de su configuración interna (por ejemplo, capacidad para diferentes tipos de adaptadores o bandejas de empalme) también influyen en el coste.
• Entorno de Aplicación: Las cajas diseñadas para uso en exteriores, con certificaciones de resistencia a la intemperie (como IP67), suelen ser más caras debido a los materiales y procesos de fabricación necesarios para garantizar su durabilidad en condiciones adversas.
• Marca y Fabricante: Al igual que en muchos otros productos, la reputación del fabricante y la calidad percibida de la marca pueden influir en el precio.

Mejores Prácticas para el Uso y Mantenimiento

Para asegurar el rendimiento óptimo y la longevidad de una caja terminal de fibra óptica, es fundamental seguir unas prácticas de instalación y mantenimiento adecuadas:

• Selección Adecuada del Tipo y Tamaño: Elegir una caja que se ajuste a la capacidad de la red y al número de fibras a gestionar es el primer paso crucial. La ubicación de la instalación debe permitir un fácil acceso para futuras intervenciones.
• Instalación Profesional: La instalación debe ser realizada por técnicos cualificados que sigan los procedimientos recomendados por el fabricante para garantizar la integridad de los sellos y la correcta fijación de los cables.
• Gestión Rigurosa de Cables: Utilizar organizadores internos, bandejas de empalme y conductos de cable para mantener las fibras ordenadas y evitar cualquier tensión o radio de curvatura excesivo.
• Inspección y Limpieza Periódicas: Las inspecciones regulares (al menos una o dos veces al año) son esenciales para detectar cualquier signo de daño, corrosión o acumulación de polvo y escombros. La limpieza de los conectores y el interior de la caja con herramientas y soluciones apropiadas es vital para mantener la baja pérdida de señal.
• Verificación de Sellado: Asegurarse de que todas las juntas y sellos de la caja estén intactos y bien ajustados es fundamental, especialmente en cajas para exteriores, para prevenir la entrada de humedad y polvo.
• Documentación: Mantener un registro de la configuración de la caja, los empalmes realizados y cualquier mantenimiento efectuado facilita la gestión y solución de problemas futuros.

Conectores de Fibra Óptica: El Nexo de la Conexión

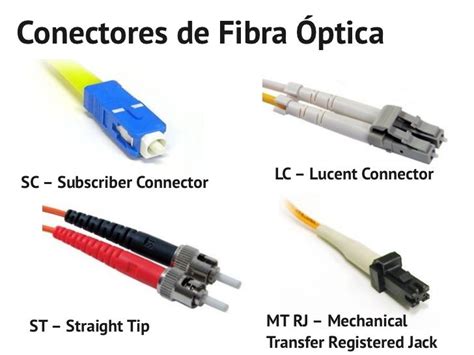

Si bien las cajas terminales son los recintos, los conectores de fibra óptica son los elementos que permiten la conexión física de los cables. Existen numerosos tipos de conectores, cada uno con características distintivas:

• LC (Lucent Connector): Con un tamaño reducido (virola de 1,25 mm), es uno de los conectores más populares, especialmente en aplicaciones de alta densidad como centros de datos.
• SC (Square Connector): Con una virola de 2,5 mm, es un conector a presión de fácil uso, ampliamente utilizado en telecomunicaciones y redes empresariales.
• MTP/MPO: Diseñados para alta densidad y alto ancho de banda (40G, 100G), son conectores multifibra que albergan de 12 a 24 fibras en una sola virola.
• ST (Straight Tip): Utiliza un mecanismo de bayoneta y una virola cerámica de 2,5 mm, común en aplicaciones multimodo y entornos industriales.
• FC: Con un diseño roscado y una virola de cerámica, fue uno de los primeros en usar este material y se utiliza en instrumentos de precisión y algunas aplicaciones monomodo.

La elección del conector adecuado, al igual que la de la caja terminal, depende de la aplicación específica, la densidad de puertos requerida y el entorno operativo.

El Rol Crucial en la Infraestructura de Fibra Óptica

Las cajas terminales de fibra óptica son componentes indispensables en la arquitectura de las redes de comunicación modernas. Facilitan la transición de los cables de fibra óptica del "lado de la línea" (el cable principal que llega al sitio) a los "pigtails" o cables de conexión que se conectan a los equipos activos. Este proceso de terminación y conexión es fundamental para desplegar redes FTTP (Fiber to the Premises) y FTTx (Fiber to the x), que exigen una alta fiabilidad y un rendimiento de señal óptimo. Al asegurar una reflexión inversa mínima y una baja pérdida de señal, estas cajas contribuyen directamente a la calidad y estabilidad del servicio de internet, la transmisión de datos y las comunicaciones en general.

En resumen, la selección informada de una caja terminal de fibra óptica, considerando sus tipos, materiales, características y las mejores prácticas de uso, es una decisión crítica que impacta directamente en la eficiencia, fiabilidad y longevidad de cualquier red de fibra óptica.
