La búsqueda de la máxima velocidad, estabilidad y fiabilidad en la conexión a Internet en nuestros hogares nos lleva, inevitablemente, a considerar las ventajas del cableado. Si bien existen diversas metodologías para extender la conectividad a cada rincón de la vivienda, el cable de red Ethernet sigue siendo la opción predilecta cuando se persigue el rendimiento óptimo. Una interrogante recurrente entre aquellos que desean optimizar su red doméstica es la posibilidad de emplear los conductos existentes del cableado eléctrico para la instalación de cables de red Ethernet. No obstante, es imperativo subrayar que esta práctica no solo se desaconseja enérgicamente, sino que, como se detallará, está expresamente prohibida por la normativa vigente y presenta importantes inconvenientes técnicos.
Normativa y Prohibiciones: ¿Por Qué No Mezclar Red Eléctrica y de Datos?
En España, todas las viviendas de nueva construcción, a partir del año 2013, están equipadas con tomas de red Ethernet en todas sus estancias, incluyendo el salón, la cocina y los dormitorios. El Reglamento Electrotécnico de Baja Tensión (REBT), aprobado por Real Decreto 842/2002, junto con sus Instrucciones Técnicas Complementarias (ITC), es muy explícito al respecto. En particular, la ITC-BT-21, relativa a "Instalaciones interiores o receptoras. Tubos y canales protectoras", establece las directrices para la canalización conjunta de distintos tipos de circuitos.

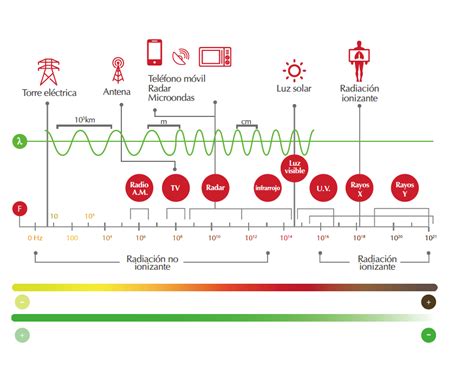

La normativa no solo prohíbe explícitamente la coexistencia de cables eléctricos y de red en los mismos conductos, sino que hacerlo acarrea graves consecuencias técnicas. La principal preocupación reside en las interferencias electromagnéticas y la diafonía (crosstalk). Los potentes campos eléctricos generados por el cableado de electricidad a 230V pueden inducir ruido en los cables de red Ethernet UTP (Unshielded Twisted Pair). Este ruido corrompe la señal de datos, resultando en continuos cortes de conexión, bajadas de velocidad y una degradación general del rendimiento de la red.
Los Desafíos Técnicos de la Canalización Conjunta
Incluso en los casos donde la normativa pudiera ser menos restrictiva, o se considerase una excepción, existen obstáculos técnicos considerables. Los únicos cables diseñados para soportar condiciones de alta interferencia son los de tipo S/FTP (Shielded/Foiled Twisted Pair), que incorporan un blindaje y apantallamiento adicionales. Sin embargo, estas protecciones incrementan significativamente la rigidez del cable. Un cable S/FTP puede alcanzar un diámetro de hasta 8-9 mm, lo que, sumado a su rigidez, dificulta enormemente su paso por tubos corrugados de diámetro estándar (20 mm o 25 mm), especialmente si estos presentan curvas pronunciadas. La maniobra de instalación se vuelve ardua y, en ocasiones, inviable.
Alternativas Seguras y Eficientes para la Instalación de Red
Afortunadamente, existen soluciones viables y seguras para extender el cableado de red por toda la vivienda, aprovechando la infraestructura existente o implementando nuevas vías.
1. Conductos Libres y Tubos Coaxiales de TV
Si la constructora de tu vivienda ha sido previsora, es probable que existan conductos totalmente vacíos que recorren las paredes, diseñados para facilitar la futura instalación de cableado eléctrico o de red. En el caso de que dispongas de tubos libres, aunque originalmente estuvieran destinados a la electricidad, puedes utilizarlos sin problema para pasar cable de red Ethernet.

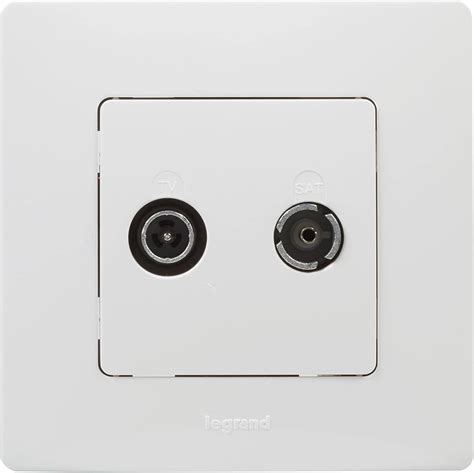

Otra vía viable son los conductos de los cables coaxiales de TV y satélite. Dado que las viviendas modernas suelen contar con tomas de TV y, en algunos casos, de satélite, en cada estancia (salón, cocina, dormitorios), estos tubos pueden ser una excelente alternativa. Un cable Ethernet Cat 6 UTP, por ejemplo, puede ser instalado por estos conductos, siempre y cuando el espacio dentro del tubo corrugado sea suficiente. El principal desafío aquí será la capacidad del tubo, ya que el espacio es un factor limitante.
2. Fibra Óptica: El Futuro de la Conectividad

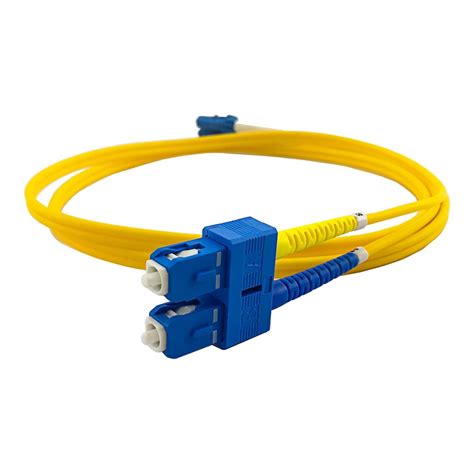

Una alternativa sumamente interesante y con gran proyección de futuro es la instalación directa de fibra óptica monomodo en el hogar. Si se dispone de un tubo relativamente libre, se puede pasar directamente el cable de fibra. Posteriormente, se instala un convertidor de medios para transformar la señal de fibra óptica en señal de cable de red Ethernet, permitiendo así la conexión de diversos dispositivos, incluyendo un switch Ethernet para multiplicar los puntos de acceso.
Es crucial tener en cuenta que el cable de fibra óptica monomodo no está fabricado de plástico, lo que lo hace susceptible de rotura si se aplica demasiada fuerza o tirones durante la instalación. Para mitigar este riesgo, existe la opción de emplear fibra óptica plástica, que es considerablemente más resistente a tirones y a la rotura, facilitando su manipulación.
La fibra óptica monomodo, en particular, es una opción ideal si se necesita pasar cableado por conductos eléctricos, ya que es inmune a las interferencias electromagnéticas. Sin embargo, requiere el uso de convertidores de medios en ambos extremos de la conexión.
3. MoCA: Utilizando la Infraestructura Coaxial Existente
Para aquellos que desean evitar la instalación de cables adicionales, existe la posibilidad de reutilizar el cableado coaxial de TV ya existente en el hogar para transmitir datos Ethernet. La tecnología MoCA (Multimedia over Coax Alliance) permite esto. Equipos como el adaptador ASUS MA-25 son capaces de utilizar la infraestructura de cable coaxial de TV para transmitir datos Ethernet a velocidades notables, habiéndose registrado hasta 1 Gbps real en pruebas. Estos adaptadores pueden alcanzar velocidades teóricas de hasta 2.5 Gbps.
Un fallo habitual al implementar MoCA es subestimar el impacto de los divisores (splitters). En muchas viviendas, especialmente aquellas construidas entre los años 90 y 2010, el cable coaxial se divide múltiples veces para llegar a todos los puntos de la casa. Para optimizar el rendimiento, se recomienda minimizar el número de splitters innecesarios o reemplazarlos por modelos de alta frecuencia y baja pérdida.
RESEÑA (2025) : Adaptador Moca 2.5 Hitron. DETALLES ESENCIALES
Consideraciones Adicionales y Mejores Prácticas
Al abordar la instalación de redes, es fundamental tener en cuenta otros factores que pueden afectar el rendimiento:
- Fases Eléctricas: En viviendas con cuadros eléctricos trifásicos o circuitos distribuidos en diferentes fases, los adaptadores Powerline pueden experimentar problemas graves de comunicación si los enchufes no comparten la misma fase. La señal no cruza eficientemente entre fases sin asistencia, lo que puede resultar en caídas drásticas de velocidad o incluso en la imposibilidad de sincronización.
- Pruebas Exhaustivas: Tras cualquier instalación de red, es crucial realizar pruebas reales y exhaustivas. No basta con verificar que la conexión se establece; es necesario medir la velocidad, la latencia y la estabilidad para asegurar un rendimiento óptimo.
Sistemas de Guiado de Cables: Orden y Eficiencia
Más allá de la elección del tipo de cableado, la gestión y organización de los mismos son esenciales para garantizar la seguridad, la durabilidad y la estética de las instalaciones. Los sistemas de guiado de cables juegan un papel fundamental en este aspecto.
1. Sistema de Guía de Cables CGS
El sistema de guía de cables CGS es una solución diseñada para el guiado claro y estructurado de cables, especialmente útil en armarios de control. Facilita la planificación y representación en sistemas CAD, permitiendo predefinir y planificar las longitudes de los cables, lo que ahorra tiempo en la instalación. Su articulación giratoria patentada permite un acceso rápido y sencillo para pasar y continuar el tendido de cables preconfeccionados sin necesidad de herramientas. La descarga de tracción integrada, que se garantiza con bridas convencionales, asegura la protección de los cables. Este sistema está concebido para el uso de cables estándar, con grandes radios de flexión y movimientos definidos. Se ha demostrado su durabilidad mediante pruebas de apertura y cierre repetidas con cables de red y de datos.

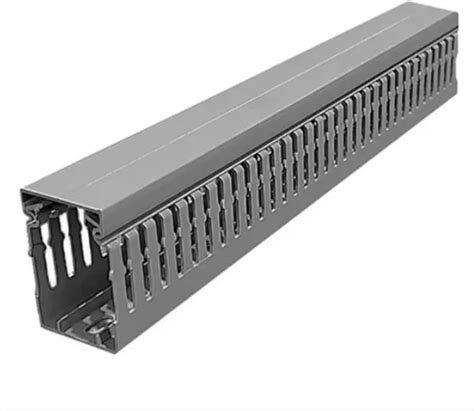

2. Canales de Cableado y Accesorios
Los canales de cableado son fundamentales para mantener el orden dentro de armarios de control y otras instalaciones donde se maneja un gran volumen de cables y conductores. Las pinzas de sujeción para cables universales permiten fijar de manera segura los conductores y cables dentro de la canaleta. Los nervios de las canaletas, diseñados para desprenderse fácilmente, y las cabezas anchas y achaflanadas de los nervios facilitan el montaje y la sujeción de la tapa. Para un corte preciso y sin esfuerzo de los canales de cableado, se emplean cortadores de perfiles fijos, que permiten ajustar la longitud con un tope y garantizan un corte limpio, sin virutas ni rebabas. El cortador de canal CUTFOX-CD es un ejemplo de herramienta que optimiza este proceso.
3. Mangueras de Protección de Cables
Una amplia gama de mangueras de protección, tanto de plástico como de metal, ofrece soluciones fiables para diversas aplicaciones, alcanzando índices de protección elevados como IP69K. Estas mangueras protegen los cables, facilitan su agrupación y cuentan con conexiones por tornillo adecuadas para conectores sometidos a cargas elevadas. Las uniones atornilladas para mangueras de protección permiten un montaje rápido y seguro contra vibraciones. Las mangueras de plástico son resistentes a aceites, ácidos y disolventes. Las mangueras con espiral de alambre y revestimiento de PVC blando o PU son muy flexibles y robustas, mientras que las mangueras metálicas de acero galvanizado o inoxidable son estancas al agua y resistentes a la intemperie. Los tubos en espiral ofrecen protección contra tensiones mecánicas ligeras. Todos los sistemas de protección de cables de marcas reputadas cumplen las normativas necesarias para garantizar la máxima seguridad.
4. Bridas y Sujetacables
Las bridas son un método rápido y sencillo para agrupar cables. Existen bridas de plástico estándar, así como versiones especiales para altas temperaturas, resistentes a UV y a la intemperie, y bridas de acero inoxidable para entornos agresivos. Las bridas simples están disponibles en diversos materiales y dimensiones, siendo el PA 6.6 y el acero inoxidable (1.4401/AISI 316 o 1.4301/AISI 304) los más comunes. Las bridas de plástico PA 6.6 también se ofrecen en versiones desmontables, ideales para agrupaciones temporales. Las bridas con argolla de fijación permiten fijar cables agrupados mediante un tornillo. Los zócalos sujetacables, por su parte, permiten una fijación sencilla y son adecuados para agrupar rápidamente cables individuales y mazos. A diferencia de las bridas, las fijaciones para cables pueden abrirse y cerrarse fácilmente, lo que facilita la adición o extracción de cables.

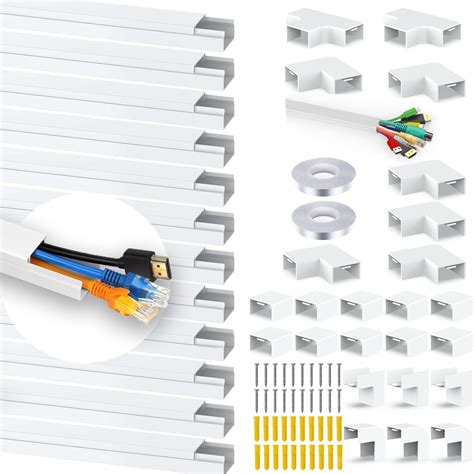

5. Minicanales y Canaletas Adhesivas
Las minicanales o canaletas para cables son una solución estética y de seguridad para ocultar cables, evitando daños por cables pelados o deteriorados. Se suministran ensambladas y se fijan preferiblemente con tornillos para asegurar su estabilidad. La distribución del cableado de voz y datos se realiza en el compartimento libre de la canal, y la tapa frontal se coloca progresivamente. En el mercado, existen opciones de canaletas que se adhieren a la pared mediante un adhesivo, simplificando aún más el proceso de instalación. Los materiales más comunes para estas canaletas son el plástico y el aluminio.
Beneficios de una Correcta Organización del Cableado
Una correcta organización del cableado mediante canaletas y sistemas de guiado aporta múltiples beneficios:
- Seguridad: Previene daños en los cables, reduciendo el riesgo de cortocircuitos, incendios o descargas eléctricas.
- Estética: Oculta los cables a la vista, mejorando la apariencia de las estancias y evitando la sensación de desorden.
- Durabilidad: Protege los cables de daños físicos, polvo y otros elementos ambientales, prolongando su vida útil.
- Mantenimiento: Facilita el acceso a los cables para futuras reparaciones, ampliaciones o modificaciones.
- Eficiencia: Permite una identificación y gestión más sencilla de los cables, agilizando las tareas de mantenimiento y solución de problemas.
En resumen, si bien la tentación de reutilizar conductos eléctricos para la instalación de cables de red puede surgir, la normativa y los principios técnicos desaconsejan firmemente esta práctica. Optar por conductos libres, tubos coaxiales de TV, fibra óptica, tecnología MoCA o sistemas de guiado de cables profesionales son las alternativas seguras y eficientes para garantizar una red doméstica robusta y fiable. La inversión en una correcta gestión del cableado no solo mejora el rendimiento de la red, sino que también contribuye a la seguridad y la estética del hogar.
