El cableado de red horizontal es un componente esencial en la infraestructura de telecomunicaciones de cualquier organización moderna. A diferencia del cableado vertical o backbone, que conecta diferentes pisos o edificios, el cableado horizontal se despliega a lo largo de una misma planta, sirviendo como la red de distribución principal para todos los dispositivos de usuario final dentro de esa área. La correcta implementación y el mantenimiento de este sistema son fundamentales para garantizar la fiabilidad, el rendimiento y la seguridad de las conexiones dentro de las infraestructuras empresariales.
Fundamentos del Cableado Horizontal
El propósito primordial del cableado horizontal es proporcionar un enlace de comunicación entre el área de trabajo del usuario y el punto de consolidación o la roseta de telecomunicaciones. Este sistema se extiende desde el puesto de trabajo hasta el armario de comunicaciones del piso, donde se interconectan los diferentes cables. La norma TIA/EIA-568-C.2, que rige las especificaciones del cableado estructurado, define claramente los requisitos para el cableado horizontal, incluyendo los tipos de cable permitidos, las distancias máximas y los métodos de instalación.
La composición del cableado horizontal se basa típicamente en cables de par trenzado sin blindaje (UTP), aunque también se pueden emplear cables de par trenzado blindado (STP) o cables de fibra óptica, dependiendo de las necesidades de rendimiento y del entorno. La elección del tipo de cable es crucial y está determinada por factores como la velocidad de transmisión de datos requerida, la distancia a cubrir y la susceptibilidad a interferencias electromagnéticas. Por ejemplo, para aplicaciones de alta velocidad y en entornos con mucho ruido eléctrico, se podrían preferir cables de categoría superior o con blindaje.
Componentes Clave del Sistema Horizontal
Un sistema de cableado horizontal está compuesto por varios elementos interconectados que trabajan conjuntamente para facilitar la transmisión de datos.
Tomas de Corriente y Puntos de Acceso
En el extremo del usuario, el cableado horizontal termina en las tomas de corriente o puntos de acceso. Estos son los conectores físicos donde los dispositivos de los usuarios finales, como computadoras, teléfonos IP o impresoras, se conectan a la red. Las rosetas de telecomunicaciones, que albergan los conectores RJ45, son el componente más común en esta parte del sistema. La instalación de estas tomas debe realizarse de manera que se minimice el estrés en los cables y se asegure una conexión fiable.
Cableado Estructurado

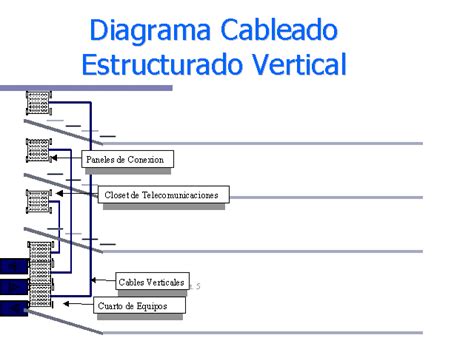

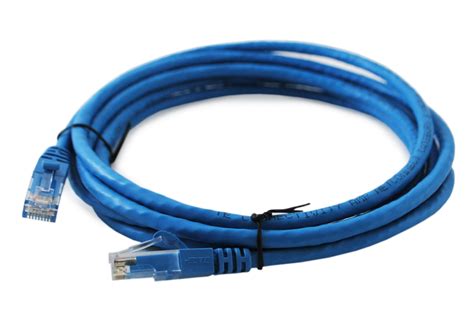

El cableado en sí mismo es el medio físico a través del cual viajan las señales de datos. La información proporcionada menciona diversos tipos de cables y patch cords, como el "Cable Patch UTP 1,8Mts, CAT5E, Marfil, CCA, 26AWG (8618)", el "Patch Cord Cat6 Gris, 0.5mts (601376)" y el "Cable Patch Cord de interconexión UTP trenzado CAT 6, solución RJ-45 (M) a RJ-45 (M) de 0,5mt de longitud". Estos ejemplos ilustran la variedad de cables utilizados, cada uno con especificaciones distintas en cuanto a categoría (Cat5e, Cat6), material conductor (CCA - Copper Clad Aluminum, que aunque más económico que el cobre puro, puede tener limitaciones en rendimiento a largo plazo y en ciertas aplicaciones), calibre del conductor (AWG) y longitud.
La categoría del cable (como Cat5e o Cat6) indica su capacidad para soportar ciertas velocidades y anchos de banda. Los cables Cat5e, por ejemplo, soportan velocidades de hasta 100 Mbps, mientras que los Cat6 pueden manejar hasta 10 Gbps en distancias cortas. La elección entre estos depende de las necesidades actuales y futuras de la red. La longitud de los cables patch cord, como los de 1 metro ("Cable de red Patch cord 1 Mts, gris (p/n 0210022)", "Cable de red de alta calidad en longitudes de 1 metro") y 2 metros ("Cable de red Patch cord 2 Mts, gris (p/n 0210024)", "Cable de red de alta calidad en longitud de 2 metros"), es importante para evitar el desorden y asegurar que los cables no estén excesivamente tensos o enrollados, lo que podría afectar el rendimiento. El "Cable de Red UTP Cat6 1MTS Gris Patch Cord (AB361NXT01)" es otro ejemplo de un cable de interconexión de alta calidad.
Regletas y Paneles de Conexión
En el punto de terminación, ya sea en el área de trabajo o en el armario de comunicaciones, se utilizan regletas o paneles de conexión. Estos dispositivos actúan como puntos de interconexión donde se pueden unir diferentes cables o conectar a otros dispositivos, como switches. Los paneles de parcheo, por ejemplo, permiten una fácil reorganización y gestión de las conexiones de red. Las "Regletas o paneles" mencionadas son soluciones en cuestión de terminaciones mecánicas, que son los dispositivos de interconexión por los que se pueden unir a otros dispositivos.
Puntos de Consolidación o Transición
Los "Puntos de consolidación o transición" se refieren a conectores en los que se unen dos tipos de cable diferentes. Si bien en un sistema de cableado horizontal típico se busca mantener la homogeneidad del tipo de cable, pueden existir escenarios donde se requiera una transición. Por ejemplo, si se utiliza un cableado de cobre para la mayor parte del recorrido y se necesita una conexión a un equipo que requiere fibra óptica, se usaría un punto de transición. Sin embargo, es importante notar que los puntos de consolidación, si bien son parte del cableado estructurado, deben usarse con precaución, ya que cada punto de conexión adicional puede introducir una degradación de la señal.
Consideraciones de Instalación y Mantenimiento
La seguridad y la composición del entramado del cableado estructurado son fundamentales para garantizar las mejores conexiones en las infraestructuras de las empresas. Una instalación adecuada implica seguir las normativas y mejores prácticas para evitar problemas como el cruce de cables, el exceso de tensión o la proximidad a fuentes de interferencia electromagnética.
Gestión de Cables
Una buena gestión de cables es crucial para el rendimiento y la longevidad del sistema. El desorden de cables puede dificultar la identificación y solución de problemas, además de aumentar el riesgo de daños físicos. El uso de organizadores de cables, canalizaciones y la correcta fijación de los cables son prácticas recomendadas. Los cables patch cord de diferentes longitudes, como los mencionados de 1 y 2 metros, ayudan a mantener el orden en los paneles de conexión y en los equipos.
Protección y Entorno

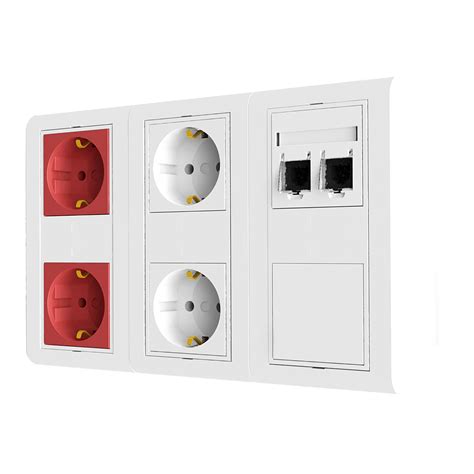

El cableado horizontal debe estar protegido de daños físicos, humedad y temperaturas extremas. Las "Caja Puerto doble para montaje en superficie RJ45 Cat5e (AE180NXT13)" y la "Caja para Montaje en superficie" son ejemplos de soluciones para proteger las terminaciones de red en entornos donde no es posible empotrarlas en la pared. Estas cajas, como la "Caja de montaje Cat5E compacta y fácil de instalar en una superficie lisa", ofrecen una protección adicional y facilitan la instalación en diversas ubicaciones.
El Rol del Cableado Horizontal en la Infraestructura Empresarial
El cableado de red horizontal es la base sobre la cual se asientan todas las comunicaciones de datos dentro de una planta. Su diseño, instalación y mantenimiento tienen un impacto directo en la productividad, la eficiencia y la capacidad de una empresa para adaptarse a futuras necesidades tecnológicas. Un sistema de cableado horizontal bien planificado y ejecutado puede soportar la evolución de las tecnologías de red, permitiendo actualizaciones de velocidad y ancho de banda sin necesidad de reemplazar toda la infraestructura.
La elección de materiales de calidad, como los cables de categoría superior (Cat6 y superiores), y la adhesión a las mejores prácticas de instalación son inversiones que rinden frutos a largo plazo, minimizando los tiempos de inactividad y los costos de mantenimiento. La capacidad de soportar aplicaciones de alta demanda, como la transmisión de video de alta definición, las videoconferencias y las aplicaciones en la nube, depende en gran medida de la integridad y el rendimiento del cableado horizontal.
Cómo armar cable de red
Tendencias y Futuro del Cableado Horizontal
El avance continuo de las tecnologías de red, como el Wi-Fi 6E y las futuras generaciones de Ethernet, exige que el cableado horizontal sea capaz de soportar velocidades de transmisión de datos cada vez mayores. Esto impulsa la adopción de categorías de cable más altas, como Cat6A, Cat7 y Cat8, y la creciente consideración de la fibra óptica para el cableado horizontal en ciertos entornos.
Además, la convergencia de redes, donde el cableado de cobre no solo transporta datos sino también energía (Power over Ethernet - PoE), añade otra capa de complejidad y demanda al diseño del cableado horizontal. La capacidad de suministrar energía de manera segura y eficiente a dispositivos como cámaras de seguridad, puntos de acceso inalámbrico y teléfonos IP es una consideración cada vez más importante.
La estandarización y la certificación de los sistemas de cableado horizontal son fundamentales para garantizar que cumplen con los requisitos de rendimiento y fiabilidad. Los instaladores profesionales y los fabricantes de componentes de cableado juegan un papel crucial en asegurar que la infraestructura de red esté preparada para las demandas del presente y del futuro. La inversión en un cableado estructurado robusto y escalable es, en última instancia, una inversión en la agilidad y el éxito a largo plazo de cualquier organización.
