La Máquina CNC Router: Una Guía Exhaustiva para la Fabricación de Precisión

La máquina de fresado CNC (Control Numérico Computarizado) ha revolucionado la forma en que desarrollamos y fabricamos componentes. Desde trabajos en madera y metal hasta la creación de prototipos sofisticados, estas máquinas utilizan una precisión y eficiencia que el mecanizado manual no puede igualar. Esta guía está diseñada para brindarle una comprensión exhaustiva de la máquina de fresado CNC, sus capacidades y cómo comenzar. Desglosaremos todo lo que necesita saber para dominar con confianza los conceptos básicos del fresado CNC.

¿Qué es una Máquina de Fresado CNC?

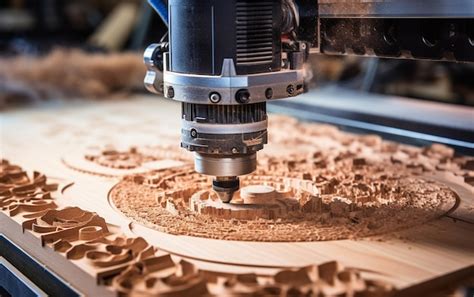

Una máquina de fresado CNC es una herramienta controlada por un sistema CNC que corta, graba y da forma automáticamente a materiales como madera, metal, plástico y espuma. Estas máquinas logran resultados de mecanizado precisos mediante comandos generados por software CAD/CAM para guiar los movimientos de la máquina. A diferencia de las técnicas manuales, los fresadores CNC eliminan errores humanos y son capaces de realizar mecanizados de alta precisión con tasas de error tan reducidas como una milésima de pulgada. Son versátiles y pueden usarse para producir estilos complejos, muebles, prototipos, señales e incluso artesanías.

En esencia, un router CNC es una máquina de precisión capaz de cortar, grabar o dar forma a materiales a lo largo de múltiples ejes. Durante el proceso de mecanizado, el operador puede monitorear el proceso de corte en tiempo real a través del panel de control.

Componentes Clave de un Router CNC

Aunque hay muchas configuraciones, la mayoría de los routers CNC tienen pocas partes específicas:

• Sistema de Control CNC: Es el "cerebro" de la máquina, que interpreta los archivos digitales y envía comandos a los motores para mover los ejes. Los controladores son distintos softwares instalados en la computadora, y la interfaz varía según el modelo y fabricante.
• Motores de Eje: Uno o más motores son responsables de mover los ejes de la máquina (X, Y, Z, y a veces más) para realizar el corte o grabado.
• Inversores de Corriente Alterna: Gestionan la potencia suministrada a los motores y otros componentes.
• Mesa de Corte: Es la superficie donde se sostiene y asegura la pieza de material que será cortada. Las mesas varían en tipo, tamaño y diseño, y a menudo incorporan sistemas de vacío para una sujeción firme.
• Herramientas de Corte (Fresas o Brocas): Estas son las herramientas que realmente interactúan con el material. Existen en una gran variedad de formas y tamaños, diseñadas para tipos específicos de materiales y operaciones (cortes, perfilados, rebajes, ranuras, decoraciones, etc.).

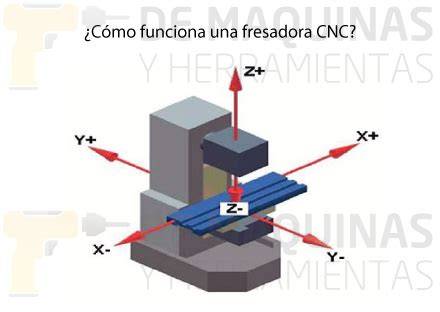

Los Ejes de Movimiento

Un router CNC cuenta con tres ejes principales que le permiten moverse y cortar en tres dimensiones:

• Eje X: Corresponde al movimiento de izquierda a derecha.
• Eje Y: Generalmente el eje más largo, permite el movimiento de adelante hacia atrás.
• Eje Z: Su movimiento es de arriba hacia abajo y regula la profundidad del corte.

Algunas máquinas más avanzadas pueden contar con 4 o 5 ejes, lo que permite realizar operaciones de mecanizado aún más complejas y con mayor libertad de movimiento. Las fresadoras están generalmente disponibles en configuraciones de 2, 3 y 5 ejes.

Capacidades y Aplicaciones de los Routers CNC

Los routers CNC se utilizan ampliamente en muchas industrias para cortar, dar forma, marcar y fresar. Están controlados digitalmente por un sistema informático y pueden realizar tareas de mecanizado difíciles con una precisión y repetibilidad extremadamente altas. El router CNC funciona mediante control digital computarizado y puede mecanizar con precisión una amplia gama de materiales como madera, aluminio, piedra, plásticos, composites y espuma.

Aplicaciones en Diversas Industrias

• Carpintería: En la carpintería, los routers CNC desempeñan un papel vital en la producción de muebles, armarios y decoraciones. Pueden producir grabados finos e incrustaciones que son difíciles o imposibles de lograr a mano. La industria del mueble en México ha experimentado un crecimiento espectacular, consolidándose como un pilar fundamental para el crecimiento económico del país. Por este motivo queremos incentivarte a ser parte de la revolución con tu CNC Router. En el sector del empaque, la capacidad de responder con agilidad a diseños personalizados, materiales diversos y tiempos de entrega ajustados es un factor clave de competitividad. En la industria del mueble, crecer rápido puede ser un arma de doble filo si no cuentas con la maquinaria adecuada. ¿Te suena familiar? Muchos talleres llegan a un punto en que el trabajo manual ya no da para más.
• Fabricación de Prototipos y Modelos: Permiten la creación rápida y precisa de prototipos para una variedad de productos, acelerando el ciclo de desarrollo.
• Señalización: La producción de letreros y señalética personalizada es una aplicación común, permitiendo cortes precisos y grabados detallados.
• Artes y Diseño: Además de las aplicaciones comerciales, los routers CNC también pueden ser utilizados en las artes. Los artesanos dependen de ellos para crear esculturas, patrones decorativos e instalaciones de arte en 3D. Los CNC Routers transforman cualquier proyecto gracias a su versatilidad: utilizando diferentes brocas, pueden cortar, tallar y dar forma a una amplia variedad de materiales.
• Electrónica: Los PCB (Printed Circuit Board) son placas que consisten en una base aislante y llevan una capa fina de cobre. Los routers CNC pueden ser utilizados para mecanizar estas placas con alta precisión.

El rango de aplicaciones de los routers CNC no se limita a la madera y el metal, sino que también incluye materiales como acrílico, plástico, espuma y materiales compuestos. La máquina Router CNC puede cortar, grabar, crear contornos o tallar sobre una gran variedad de materiales blandos, sin dañarlos o rayarlos con la precisión del CNC.

Comprendiendo los Archivos y Formatos para CNC

Para utilizar un router CNC de manera efectiva, es importante comprender los diferentes tipos de archivos y extensiones que se utilizan para cargar diseños en estas máquinas. El router CNC trabaja siguiendo líneas de vectores. Dado que cada broca tiene un diámetro diferente, se debe especificar cómo tiene que interpretar la máquina sus vectores. Dado que tiene un eje Z, se puede especificar la profundidad que desea cortar, devastar o grabar sobre el material.

Formatos de Archivo Comunes

• Archivos DXF (Drawing Exchange Format): Desarrollado por Autodesk, es uno de los formatos más utilizados en la industria del mecanizado CNC. Es compatible con la mayoría de los programas de diseño asistido por computadora (CAD) y almacena datos vectoriales (líneas, curvas, polígonos), lo que los hace ideales para el mecanizado. Muchos programas CAM pueden importar archivos DXF directamente.
• Archivos DWG (Drawing): Similar al DXF y también desarrollado por Autodesk, es un formato propietario asociado principalmente con AutoCAD. Muchos programas CAM también admiten la importación de archivos DWG, que contienen datos vectoriales.
• Archivos STL (Standard Tessellation Language): Ampliamente utilizado en la impresión 3D, también se puede usar en routers CNC. Los archivos STL almacenan datos de malla tridimensional, lo que los hace ideales para el mecanizado en CNC cuando se trabaja con formas complejas. Sin embargo, es importante tener en cuenta que los archivos STL solo contienen información de geometría superficial.
• Archivos G-code: Este es un lenguaje de programación estándar utilizado para controlar routers CNC y otras máquinas de mecanizado. Estos archivos contienen instrucciones específicas (movimientos, velocidades, herramientas) necesarias para realizar una tarea de mecanizado. Los archivos G-code son generados por programas CAM o convertidos a partir de otros formatos de archivo. Para cargar un diseño en un router CNC, generalmente se necesita un archivo G-code.

Cuando se trata de cargar diseños en un router CNC, los archivos DXF y DWG son adecuados para diseños en 2D, mientras que los archivos STL son ideales para formas tridimensionales complejas (3D). Sin embargo, para controlar directamente el mecanizado en el router CNC, se requieren archivos G-code.

Es necesario dimensionar el diseño deseado en un software compatible con la tecnología de programación CNC del dispositivo.

Iniciando con su Router CNC: Consideraciones Importantes

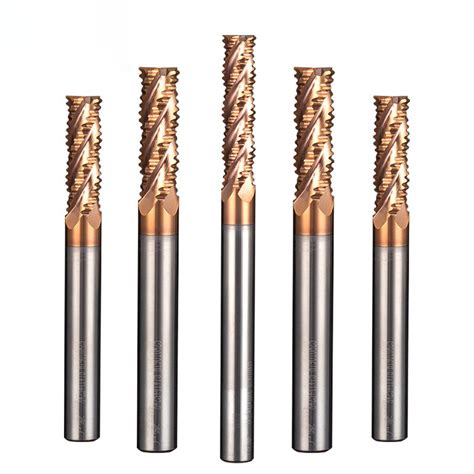

Al comenzar un proyecto con una fresadora CNC, encontrará varios tipos de insertos conocidos como fresas de extremo. Entender estos insertos es fundamental. Las fresas con flautas vienen en versiones de dos y cuatro flautas, cada una con su propósito específico. La diferencia entre una fresa de cuatro flautas y una de dos flautas es similar a la diferencia entre una sierra ingletadora y una sierra de mano. Una sierra ingletadora tiene dientes más grandes y menos, para materiales más blandos como la madera, mientras que una sierra de mano tiene dientes más finos para cortar materiales más duros.

Preparación y Configuración

1. Inserte la Fresadora: Inserte la nueva fresa en el casquillo, asegurándose de que la mayor parte del vástago esté sujeta.
2. Verifique el Sistema de Vacío: Cuando esté listo para cortar el material, verifique que las cuatro zonas de vacío funcionen correctamente (ubicadas debajo del MDF).
3. Establezca los Puntos Cero: Ahora es momento de poner cada eje en cero. Coloca la punta del cortador en la superficie del material, en la esquina superior izquierda. Acércate hasta que la punta del cortador toque justo la superficie.
4. Restablecimiento del Eje Z: IMPORTANTE: Siempre restablezca las coordenadas del punto cero del eje Z al cambiar la cabeza de corte entre operaciones de fresado.

Seguridad en el Taller

• Use Equipo de Protección: Siempre use gafas y tapones para los oídos.
• Supervisión Constante: Nunca deje la fresadora CNC sin supervisión mientras está en funcionamiento.

Mantenimiento y Selección de la Máquina Adecuada

El mantenimiento preventivo de un CNC Router no es un lujo: es una práctica estratégica. Un CNC Router es una inversión clave para la productividad, la precisión y la competitividad de tu negocio. Invertir en un CNC Router es una decisión estratégica para cualquier Pyme. No solo define qué puedes producir, sino cómo lo produces: tiempos de entrega, calidad constante y costos operativos.

Mantenimiento Estratégico

Un mantenimiento regular y adecuado asegura la longevidad de la máquina, previene fallos costosos y garantiza que la máquina opere con la máxima eficiencia y precisión.

Selección de la Máquina Ideal

Hoy en día hay muchos routers CNC en el mercado, lo que hace difícil elegir el equipo adecuado. El costo de una máquina CNC router varía mucho dependiendo del tipo de máquina, sus características, tamaño, compatibilidad con materiales y marca.

Si necesita asesoramiento para un caso de uso o presupuesto específico, existen empresas que pueden recomendarle la máquina adecuada según sus necesidades específicas, presupuesto y el tipo de proyecto que planea implementar, con el objetivo de ahorrarle tiempo y dinero. Equipos como los de Asia Robótica, por ejemplo, cuentan con la tecnología necesaria y ofrecen soporte técnico.

La sujeción eficiente del material es un factor clave para garantizar cortes precisos y seguros. Un sistema de fijación inadecuado puede provocar desplazamientos, desperdicio de material y daños en la herramienta.

La eficiencia en la manufactura es un factor clave para la competitividad de cualquier empresa. La automatización y el uso de tecnologías avanzadas permiten reducir tiempos de producción y mejorar la calidad del producto final.

Para 2024, las tendencias indican un auge en la demanda y la diversificación de usos de estos equipos, especialmente en la manufactura de madera.

Comparativa: CNC Láser CO2 vs. CNC Router

Cuando se trata de fabricación y diseño asistidos por computadora, las máquinas CNC (Control Numérico por Computadora) desempeñan un papel fundamental. Si bien ambas tecnologías utilizan control numérico, existen diferencias clave entre un CNC Láser CO2 y un CNC Router.

Un CNC Láser CO2 utiliza un haz de luz láser concentrado para cortar o grabar materiales. Es ideal para cortes muy finos y detalles intrincados en materiales como acrílico, madera delgada, cuero y algunos plásticos. El corte es sin contacto, lo que minimiza la deformación del material.

Por otro lado, un CNC Router utiliza una herramienta de corte giratoria (fresa) para eliminar material. Es más adecuado para materiales más gruesos y duros como maderas macizas, metales blandos (aluminio, latón), plásticos densos y espumas. El router CNC puede realizar cortes profundos, ranuras y contornos tridimensionales.

La elección entre uno u otro dependerá del tipo de material a trabajar, el grosor, la precisión requerida y el tipo de operación (corte, grabado, tallado).

Los artículos de temporada siempre serán una gran oportunidad de negocio y también para explotar tu creatividad, pues dependiendo de la fecha o el festejo, puedes hacer adaptaciones a artículos que tengas como base. Compartir vectores descargables para reproducir diseños con una máquina de corte CNC es una excelente manera de fomentar la creatividad y el uso de esta tecnología.
