La Propagación de Ondas VHF: Un Viaje a Través de la Atmósfera

La radioafición, un fascinante hobby que permite la comunicación a través de ondas electromagnéticas, depende intrínsecamente de la forma en que estas ondas viajan desde un transmisor hasta un receptor. Este fenómeno, conocido como propagación, está influenciado por una compleja interacción de factores atmosféricos y geográficos. Si bien las frecuencias de alta frecuencia (HF) son ampliamente conocidas por su capacidad de alcanzar largas distancias mediante rebotes en la ionosfera, las frecuencias de muy alta frecuencia (VHF), que operan entre 30 y 300 megahercios (MHz), presentan un comportamiento de propagación distinto y, a menudo, más predecible, aunque con alcances típicamente más limitados. Comprender la propagación en VHF es crucial para maximizar la efectividad de las comunicaciones, especialmente en aplicaciones donde la fiabilidad es primordial.

Fundamentos de la Propagación de Ondas de Radio

Antes de adentrarnos en las especificidades de la propagación VHF, es esencial comprender los principios generales que rigen el desplazamiento de las ondas de radio. Las ondas electromagnéticas viajan a la velocidad de la luz, aproximadamente 300.000 kilómetros por segundo. La forma en que una onda se propaga depende en gran medida de su frecuencia y de las características del medio por el que atraviesa.

Existen varios fenómenos de propagación que afectan a las ondas de radio:

• Propagación en Línea de Visión (LOS): Este es el modo de propagación más directo, ocurriendo cuando no existen obstáculos significativos entre la antena transmisora y la antena receptora. Las ondas viajan en línea recta, y su alcance está limitado principalmente por la curvatura de la Tierra y los obstáculos físicos.
• Propagación por Reflexión: Las ondas de radio pueden rebotar en superficies conductoras o en capas atmosféricas, permitiendo que alcancen receptores que no están en línea de visión directa. Edificios, montañas y la propia ionosfera actúan como reflectores.
• Propagación por Refracción: Cuando las ondas de radio atraviesan capas de la atmósfera con diferentes densidades o índices de refracción, su dirección de propagación cambia. Este fenómeno es fundamental en la propagación ionosférica y troposférica.
• Propagación por Difracción: Al encontrar bordes afilados u obstáculos como esquinas de edificios o crestas de montañas, las ondas de radio pueden curvarse ligeramente, permitiendo que rodeen el obstáculo hasta cierto punto. Este efecto es más pronunciado con longitudes de onda más largas.
• Propagación por Dispersión: Las irregularidades en el terreno, como colinas, valles o cuerpos de agua, pueden hacer que las ondas de radio se dispersen en múltiples direcciones. La "dispersión troposférica" es un ejemplo de este fenómeno, donde las ondas se dispersan en las capas bajas de la atmósfera.

El Comportamiento de las Ondas VHF

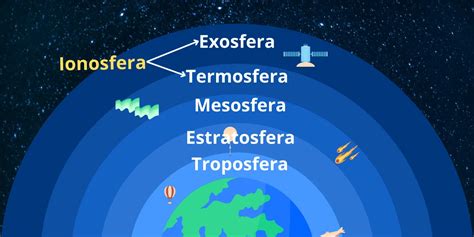

A diferencia de las bandas de HF, que dependen en gran medida de la reflexión en la ionosfera para lograr comunicaciones a larga distancia, las ondas de radio VHF se comportan de manera diferente. La ionosfera, la capa de la atmósfera entre aproximadamente 100 km y 700 km de altura, compuesta por iones y electrones libres, juega un papel muy limitado en la propagación VHF.

En general, las ondas de radio VHF atraviesan la ionosfera sin ser significativamente refractadas o reflejadas de vuelta a la Tierra. Esto significa que la propagación ionosférica, que es la base de las comunicaciones a larga distancia en HF, es prácticamente imposible en las bandas VHF. Por lo tanto, las comunicaciones VHF se basan principalmente en la propagación en línea de visión y en fenómenos que ocurren en la troposfera.

Propagación Troposférica en VHF

La troposfera es la capa más baja de la atmósfera terrestre, extendiéndose desde la superficie hasta aproximadamente 10 km de altura, donde ocurren la mayoría de los fenómenos meteorológicos. La propagación troposférica es el mecanismo principal que permite las comunicaciones VHF más allá del horizonte visual directo.

Existen varias modalidades dentro de la propagación troposférica:

1. Onda Directa y Onda Reflejada en el Suelo: En la propagación en línea de visión, la onda directa viaja desde el transmisor al receptor. Sin embargo, la onda también puede reflejarse en la superficie terrestre, creando una segunda componente de señal que llega al receptor desfasada. La combinación de estas dos ondas (directa y reflejada) influye en la calidad de la señal. La altura de las antenas es un factor crítico aquí, ya que aumenta la distancia al horizonte de radio.

   • Horizonte de Radio: La curvatura de la Tierra limita la línea de visión directa. El horizonte de radio se refiere a la distancia máxima a la que una señal puede viajar en línea recta antes de ser bloqueada por la curvatura terrestre. Este horizonte es ligeramente más lejano que el horizonte óptico debido a la refracción atmosférica.

2. Dispersión Troposférica (Tropospheric Scatter): Este fenómeno ocurre cuando las ondas de radio, al pasar a través de irregularidades en la densidad, temperatura o conductividad eléctrica del aire en la troposfera, se dispersan en múltiples direcciones. Una pequeña porción de esta energía dispersa puede ser dirigida hacia el receptor, permitiendo comunicaciones a distancias que superan ligeramente el horizonte de radio. Para optimizar la dispersión troposférica, se requieren antenas de alta ganancia y alta potencia de transmisión.

3. Refracción Troposférica (Tropospheric Refraction): Las variaciones en la temperatura y la densidad del aire en la troposfera pueden causar que las ondas de radio se doblen o refracten. En condiciones normales, la atmósfera se enfría con la altitud, lo que provoca una ligera curvatura descendente de las ondas de radio, extendiendo el alcance hasta el horizonte de radio. Sin embargo, bajo ciertas condiciones meteorológicas, pueden ocurrir "inversiones de temperatura".

   • Inversiones de Temperatura: Estas ocurren cuando una capa de aire caliente se asienta sobre una capa de aire más frío. Cuando las ondas de radio VHF pasan de la capa de aire frío a la capa de aire caliente, se doblan fuertemente hacia abajo, hacia la superficie de la Tierra. Estas condiciones pueden extender drásticamente el alcance de las comunicaciones VHF, permitiendo contactos a cientos o incluso miles de kilómetros. La aparición de señales de televisión de estaciones lejanas es a menudo un indicador de estas condiciones.

   ¿Qué es la INVERSIÓN TÉRMICA?

4. Conductos Troposféricos (Tropospheric Ducts): Las inversiones de temperatura más extremas pueden crear "ductos" o túneles atmosféricos. Dentro de estos ductos, las ondas de radio VHF pueden propagarse a distancias extraordinariamente largas, a veces superando los 2500 km, atrapadas entre capas de aire con diferentes propiedades térmicas. La ubicación del receptor o transmisor dentro o fuera del ducto determinará si se puede aprovechar esta propagación.

Difracción en VHF

Aunque la difracción es más efectiva con longitudes de onda más largas, el fenómeno sigue siendo relevante en las bandas VHF, especialmente cuando se encuentran obstáculos de tamaño comparable a la longitud de onda. Cuando una onda VHF encuentra el borde de un objeto grande, como una montaña o un edificio, puede curvarse ligeramente hacia abajo. Esto permite que la señal llegue a un receptor que no está directamente en la línea de visión. El efecto "knife-edge diffraction" describe cómo la onda se dobla alrededor de un borde afilado, con la porción inferior de la onda moviéndose ligeramente más despacio que la porción superior.

Factores que Influyen en la Propagación VHF

Independientemente del modo de propagación, varios factores son cruciales para optimizar las comunicaciones VHF:

• Altura de la Antena: Como se mencionó anteriormente, aumentar la altura de la antena extiende el horizonte de radio, permitiendo una línea de visión más amplia. Esto es fundamental para la propagación en línea de visión y la onda reflejada en el suelo.
• Ganancia de la Antena: Una antena de alta ganancia enfoca la energía de transmisión en una dirección específica, aumentando la potencia efectiva radiada y mejorando la sensibilidad de recepción en esa dirección.
• Potencia de Transmisión: Una mayor potencia de transmisión puede superar pérdidas de señal y alcanzar distancias mayores, especialmente en modos de propagación menos eficientes como la dispersión troposférica.
• Sensibilidad del Receptor: Un receptor sensible puede detectar señales débiles, lo que es vital para captar transmisiones distantes o señales atenuadas.
• Dirección de la Antena: Para la propagación en línea de visión, la antena debe apuntar directamente hacia el horizonte, perpendicular a la superficie terrestre. Para la difracción, la orientación puede ser menos crítica, pero la posición del obstáculo es clave.
• Condiciones Meteorológicas: Las inversiones de temperatura y la formación de ductos troposféricos son fenómenos meteorológicos que pueden mejorar drásticamente el alcance de VHF.

Aplicaciones y Limitaciones de las Comunicaciones VHF

Las radios de muy alta frecuencia (VHF) y frecuencia ultra alta (UHF) son ampliamente utilizadas por gobiernos, fuerzas armadas, policía, organizaciones marítimas y equipos de respuesta a emergencias. Su portabilidad y relativa facilidad de uso las hacen ideales para comunicaciones en entornos donde las redes convencionales pueden ser inestables.

Sin embargo, las comunicaciones VHF tienen limitaciones inherentes, principalmente su alcance más corto en comparación con las bandas de HF. La distancia máxima de emisión de una radio VHF es de aproximadamente 160 km, aunque en la práctica, debido a obstáculos y condiciones atmosféricas, el alcance suele ser menor, variando significativamente según el terreno y la potencia del equipo.

Las distancias aproximadas de comunicación VHF pueden variar considerablemente:

• Equipos portátiles (walkie-talkies): Alrededor de 5 km, dependiendo del terreno.
• Vehículo a vehículo: Alrededor de 20 km, dependiendo del terreno.
• Vehículo a base: Alrededor de 30 km, dependiendo del terreno.
• Base a base: Alrededor de 50 km, dependiendo del terreno.

En entornos urbanos densos, bosques espesos o valles profundos, el alcance de las señales VHF se ve aún más limitado por la atenuación y el bloqueo de la señal. Los "puntos muertos", zonas donde la señal no puede llegar debido a obstáculos físicos, son un problema común. Las interferencias electromagnéticas de fuentes como líneas eléctricas o centrales eléctricas también pueden afectar la calidad de la comunicación.

A pesar de estas limitaciones, la versatilidad y fiabilidad de las comunicaciones VHF en muchas aplicaciones las convierten en una herramienta indispensable. La comprensión de los principios de propagación VHF permite a los usuarios optimizar sus equipos y estrategias de comunicación para lograr el máximo alcance y claridad posibles.

Antenas Comunes en VHF

La elección de la antena es un factor determinante en la eficacia de las comunicaciones VHF. Dos tipos de antenas son particularmente comunes:

• Antena Dipolo: Consiste en dos ramas conductoras de igual longitud, generalmente la mitad de la longitud de onda de la frecuencia de operación. El dipolo es una antena direccional que irradia en dos direcciones principales. Existen diversas configuraciones, como el dipolo inclinado o la "V" invertida.
• Antena Vertical: Este tipo de antena, a menudo un monopolo de un cuarto de onda sobre un plano de masa, es típicamente omnidireccional, irradiando la señal en todas las direcciones horizontales. Son comunes en aplicaciones marítimas y de vehículos.

En la práctica, debido a las limitaciones de espacio y a la necesidad de operar en un rango de frecuencias, a menudo se utilizan antenas que no están perfectamente sintonizadas a una longitud de onda específica. Los sintonizadores de antena pueden emplearse para ajustar electrónicamente la impedancia de la antena y hacerla resonar con la frecuencia de transmisión, compensando las discrepancias de tamaño.

En resumen, la propagación de ondas VHF es un fenómeno complejo influenciado por la línea de visión, la curvatura terrestre, la refracción y dispersión troposférica, y en menor medida, la difracción. Si bien no se beneficia de la propagación ionosférica a larga distancia como las bandas de HF, ofrece comunicaciones más predecibles y fiables dentro de su alcance, siendo una piedra angular en muchas aplicaciones críticas de comunicación.
