En el vasto y dinámico mundo de las telecomunicaciones, las frecuencias de radio son el pilar fundamental que permite la transmisión de información a través de una miríada de dispositivos tecnológicos. Dentro de este espectro, las bandas de Frecuencia Muy Alta (VHF) y Frecuencia Ultra Alta (UHF) ocupan roles cruciales, cada una con características y aplicaciones distintivas, especialmente relevantes en el ámbito militar. Comprender estas diferencias es esencial para seleccionar la tecnología de comunicación más adecuada para cada misión.

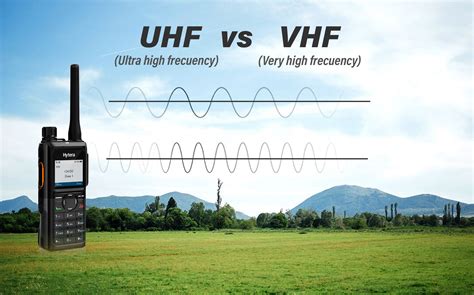

Comprendiendo el Espectro: VHF vs. UHF

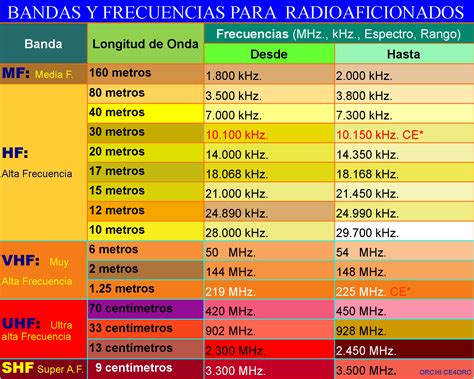

Las frecuencias de radio se clasifican en diferentes bandas según su rango de frecuencia. Dos de las más utilizadas son VHF y UHF.
Frecuencias Muy Altas (VHF)
Las frecuencias VHF, por sus siglas en inglés (Very High Frequency), abarcan el rango de 30 a 300 megahercios (MHz). Las ondas de radio en esta banda tienen una longitud de onda que oscila entre 10 y 1 metro, aproximadamente. Una de las características más destacadas de las señales VHF es su capacidad para viajar distancias considerables, lo que las hace ideales para la transmisión de señales de radio y televisión, particularmente en áreas rurales o con terreno accidentado.
La banda VHF se emplea con gran frecuencia en la comunicación marítima, permitiendo a los barcos contactar con otras embarcaciones o estaciones costeras. Contar con una radiofrecuencia VHF a bordo puede ser de vital importancia, especialmente en situaciones de emergencia, facilitando el contacto con navegantes cercanos y equipos de rescate. Además, las frecuencias VHF permiten la comunicación entre dispositivos terminales de corta y media distancia.
Sin embargo, las transmisiones en la banda VHF carecen de la funcionalidad de saltos ionosféricos, lo que significa que su alcance se ve limitado por la línea de visión y las condiciones atmosféricas. Las ondas de radio VHF se propagan principalmente por la línea de visión directa y por trayectorias de rebote en el suelo. A diferencia de la banda de HF, en las frecuencias más bajas sólo hay cierta reflexión en la ionosfera (propagación por ondas ionosféricas). No siguen el contorno de la Tierra como las ondas terrestres, por lo que son bloqueadas por colinas y montañas. Aunque, debido a que la atmósfera las refracta débilmente (las dobla), pueden viajar algo más allá del horizonte visual hasta unos 160 km (100 millas).
A pesar de estas limitaciones, las ondas de radio de la banda VHF pueden atravesar los muros de los edificios y recibirse en interiores, aunque en las zonas urbanas las reflexiones de los edificios provocan una propagación multicamino que puede interferir en la recepción. El ruido radioeléctrico atmosférico y las interferencias (RFI) de los equipos eléctricos son menos problemáticos en esta banda y en las superiores que en las inferiores.
La banda VHF es la primera en la que las antenas de transmisión eficientes son lo suficientemente pequeñas como para ser montadas en vehículos y dispositivos portátiles. Una antena de látigo de cuarto de onda en frecuencias VHF mide de 25 cm a 2,5 m (de 10 pulgadas a 8 pies) de largo. Por ello, la banda se utiliza para sistemas de radio móviles terrestres bidireccionales, como los walkie-talkies, y radiocomunicaciones bidireccionales con aviones (Airband) y barcos (radio marítima). El alcance de la transmisión VHF es función de la potencia del transmisor, la sensibilidad del receptor y la distancia al horizonte, ya que las señales VHF se propagan en condiciones normales como un fenómeno cercano a la línea de visión.
Los usos más comunes de las ondas de radio en la banda VHF incluyen la radiodifusión sonora digital (DAB) y la radiodifusión en FM, la radiodifusión televisiva, los sistemas de radio móvil terrestre bidireccional (emergencia, negocios, uso privado y militar), la comunicación de datos de largo alcance de hasta varias decenas de kilómetros con radiomódems, la radioafición y las comunicaciones marítimas. En América y muchas otras partes del mundo, la banda I de VHF se utilizaba para la transmisión de televisión analógica.
Instituciones como TSA y CAL FIRE (Servicio de Bomberos y Silvicultura de California) utilizan VHF para la comunicación por radio bidireccional, destacando su idoneidad para casos de emergencia, generando una sinergía entre los equipos de rescate y agentes para una comunicación eficiente. Incluso, se utiliza con bastante frecuencia en el sector de la minería.
En cuanto a las antenas, la antena Yagi es la más utilizada como antena de alta ganancia o de haz para la recepción de televisión, así como la LP debido a su mayor ancho de banda. Las antenas helicoidales y de dipolo cruzado se utilizan para la comunicación por satélite, ya que emplean la polarización circular. Para obtener una ganancia aún mayor, se pueden montar varias Yagis o helicoidales juntas para formar antenas de array. Ciertas subpartidas de la banda VHF tienen el mismo uso en todo el mundo.
Frecuencias Ultra Altas (UHF)
Las frecuencias UHF, o Ultra High Frequency, abarcan el rango de 300 MHz a 3 gigahercios (GHz). A diferencia de las ondas VHF, las ondas UHF son más cortas y, por lo tanto, es mucho más factible que sobrepasen una mayor cantidad de obstáculos como rocas y árboles.
Las ondas UHF son más eficientes para transmitir datos y tienen una mayor capacidad para trasladar información, lo que las hace ideales para telefonía móvil, redes inalámbricas y sistemas de comunicaciones de corto alcance. Un ejemplo de dispositivo que opera en esta banda es la Radio móvil MT680 Plus TETRA de Hytera, la cual trabaja con frecuencias de 320 hasta 870 MHz.
La banda UHF se utiliza en entornos sobresaturados donde puede existir obstáculos en la comunicación. Por ello, se usa generalmente para almacenes, construcción, fabricación y equipos utilizados en el cuidado de la salud para comunicarse con otros en edificios y entre departamentos. Los usuarios más comunes de la banda UHF son funcionarios de seguridad pública, como bomberos, policía y servicios médicos de emergencia, quienes disponen de 77-80 canales de TV.
Las ondas UHF cuentan con una capacidad superior para penetrar obstáculos y reducir la interferencia de otras señales de radio a diferencia de las ondas VHF. Son ideales para la transmisión de datos, ya que pueden transportar grandes cantidades de información con una excelente calidad de señal. La alta capacidad de la banda UHF ha permitido un avance significativo en la tecnología móvil, facilitando la comunicación en tiempo real y la disponibilidad de internet en movimiento.
Aplicaciones Militares de las Antenas UHF
En el contexto militar, la elección entre antenas VHF y UHF, y la tecnología asociada, depende en gran medida de la misión específica, el entorno operativo y los requisitos de comunicación. Las antenas UHF, en particular, ofrecen ventajas significativas para ciertas aplicaciones militares.
Penetración de Obstáculos y Comunicación en Entornos Complejos
El ejército opera frecuentemente en entornos urbanos densos, terrenos montañosos o dentro de estructuras fortificadas, donde la comunicación directa por línea de visión (característica de VHF) puede verse comprometida. La capacidad de las ondas UHF para penetrar obstáculos como muros de hormigón, estructuras metálicas y vegetación espesa las convierte en una opción superior para la comunicación táctica en estos escenarios. Esto es crucial para mantener el enlace entre unidades de infantería, vehículos blindados y puestos de mando dispersos en terrenos complejos.
La comunicación bidireccional en edificios y entre departamentos, común en bases militares, hospitales de campaña o centros de operaciones, se beneficia enormemente de las propiedades de penetración de UHF. Permite que el personal se mantenga comunicado sin necesidad de salir a campo abierto, mejorando la eficiencia y la seguridad.
Transmisión de Datos y Mayor Capacidad de Información
Las operaciones militares modernas dependen cada vez más de la transmisión de grandes volúmenes de datos, como imágenes de drones, inteligencia en tiempo real, mapas actualizados y comunicaciones encriptadas. La mayor capacidad de la banda UHF para transportar información y su excelente calidad de señal la hacen ideal para estas aplicaciones. Los sistemas de comunicación militar que utilizan UHF pueden soportar redes inalámbricas seguras, comunicaciones de datos de alta velocidad y la integración con sistemas de comando y control avanzados.
La Radio móvil MT680 Plus TETRA de Hytera, que opera en el rango UHF, es un ejemplo de cómo esta tecnología se aplica en la comunicación profesional, ofreciendo canales dedicados y funcionalidades avanzadas que son igualmente valiosas en entornos militares para la comunicación segura y fiable.
Reducción de Interferencia y Comunicación Segura
Las ondas UHF, al ser menos susceptibles a la interferencia de otras señales de radio en comparación con VHF, ofrecen una mayor fiabilidad en entornos electromagnéticos saturados, algo común en zonas de conflicto. Además, la banda UHF es frecuentemente utilizada para comunicaciones encriptadas, lo que añade una capa crucial de seguridad a las transmisiones militares, protegiendo la información sensible de la interceptación enemiga.
Consideraciones para la Selección de Antenas UHF Militares
La elección del tipo de antena UHF para aplicaciones militares es un factor determinante para el rendimiento del sistema de comunicación.
Tipos de Antenas UHF Militares
Existen diversos tipos de antenas UHF diseñadas para cumplir con los rigurosos estándares militares:
- Antenas de Látigo (Whip Antennas): Son antenas cortas y flexibles, a menudo de un cuarto de onda, que se montan en vehículos o equipos portátiles. Son versátiles y relativamente fáciles de desplegar, pero su ganancia y direccionalidad son limitadas.
- Antenas Yagi: Aunque más comunes en VHF, existen variantes Yagi optimizadas para UHF. Ofrecen una mayor ganancia y direccionalidad, siendo útiles para comunicaciones de punto a punto o cuando se requiere enfocar la señal en una dirección específica.
- Antenas Helicoidales: Estas antenas son circulares y a menudo se utilizan para comunicaciones que emplean polarización circular, lo que puede mejorar la recepción en entornos con múltiples reflexiones o cuando la orientación del receptor no es fija. Son comunes en aplicaciones satelitales y de largo alcance.
- Antenas de Panel (Panel Antennas): Proporcionan una ganancia moderada y un patrón de radiación direccional, siendo adecuadas para comunicaciones en edificios o para establecer enlaces entre puntos fijos.
- Antenas de Array: Combinaciones de múltiples antenas (como Yagis o helicoidales) dispuestas en una matriz para lograr una ganancia muy alta y un haz de radiación estrecho. Son utilizadas para aplicaciones de largo alcance o de alta potencia.
#0169 Comunicacion distante VHF UHF. ¿Cual es el máximo? distancia, horizonte, altura, (1/3) XQ2CG
Factores Clave en la Selección
- Entorno Operativo: ¿Se requiere penetración de obstáculos (UHF)? ¿Se opera en campo abierto (VHF podría ser suficiente)? ¿Hay alta densidad de señales de radio?
- Requisitos de Alcance: ¿La comunicación es de corto alcance (dentro de un edificio) o de largo alcance (entre batallones)?
- Tipo de Transmisión: ¿Se necesita principalmente voz o transmisión de datos de alta velocidad?
- Movilidad: ¿La antena se montará en un vehículo, será portátil o fija?
- Seguridad: ¿Qué nivel de encriptación y resistencia a la interferencia se requiere?
- Regulaciones y Licencias: En cada país existen licencias y regulaciones para los radios VHF y UHF, que también deben ser consideradas por las fuerzas armadas, aunque a menudo operan bajo marcos de autorización específicos.
En resumen, mientras que VHF es excelente para comunicaciones de largo alcance en áreas abiertas y para transmisiones de radio y televisión, las antenas UHF militares son indispensables para operaciones tácticas en entornos complejos, comunicaciones seguras de datos y cuando la penetración de obstáculos es una prioridad. La selección óptima de una antena UHF para un despliegue militar requiere un análisis exhaustivo de las funciones y desafíos de comunicación específicos de la misión para lograr una solución de comunicaciones que se adapte a las necesidades particulares del teatro de operaciones.
