La transmisión de señales de audio y video de alta definición a través de largas distancias ha sido históricamente un desafío significativo en el ámbito de la electrónica de consumo y las aplicaciones profesionales. Las limitaciones inherentes a los cables HDMI tradicionales, como la degradación de la señal y los costos elevados de los cables de alta calidad para tramos extensos, han impulsado la búsqueda de soluciones innovadoras. En este contexto, el extensor HDMI sobre cable de red RJ45 emerge como una tecnología fundamental, ofreciendo una vía robusta y eficiente para superar estas barreras y garantizar una experiencia audiovisual de alta fidelidad sin importar la distancia.
La Necesidad de Extender Señales HDMI
Los cables HDMI, si bien son el estándar de facto para la transmisión de video y audio digital de alta definición, presentan limitaciones prácticas en cuanto a la distancia que pueden cubrir sin comprometer la integridad de la señal. Más allá de aproximadamente 15-20 metros, la atenuación de la señal puede volverse pronunciada, resultando en artefactos visuales como parpadeos, pérdida de imagen, colores distorsionados o incluso la ausencia total de señal. Esto se debe a la naturaleza de la transmisión eléctrica a través de los conductores de cobre del cable HDMI. Para superar estas limitaciones, se requerirían cables HDMI activos o de fibra óptica de muy alta calidad, que a menudo resultan prohibitivamente caros y difíciles de manejar en instalaciones complejas.
Este problema se agrava en escenarios donde la fuente de la señal (como un reproductor Blu-ray, una consola de videojuegos o un ordenador) se encuentra físicamente separada de la pantalla (un televisor, un proyector o un monitor) por distancias considerables. Ejemplos comunes incluyen:
- Instalaciones de entretenimiento en el hogar: Conectar un receptor de AV en una sala de estar a un proyector ubicado en un techo alto o en una habitación adyacente.
- Salas de conferencias y auditorios: Transmitir presentaciones desde un ordenador a pantallas o proyectores distribuidos en un espacio amplio.
- Señalización digital: Alimentar pantallas en centros comerciales, aeropuertos o estaciones de transporte público desde una ubicación central de control.
- Sistemas de seguridad: Extender señales de cámaras de vigilancia a centros de monitoreo.
- Entornos de juegos: Ubicar consolas de juegos lejos de televisores para optimizar la disposición de la sala o para evitar cables largos y visibles.
En todas estas situaciones, la necesidad de una solución fiable para extender la señal HDMI se vuelve primordial para garantizar una experiencia visual y auditiva sin interrupciones y de la máxima calidad posible.

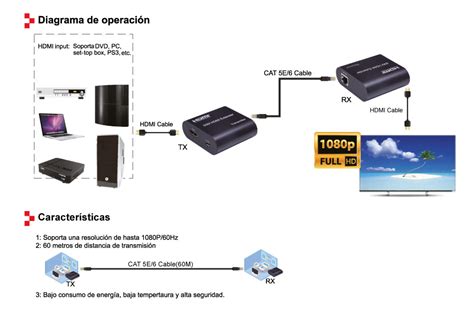

¿Cómo Funciona un Extensor HDMI sobre Cable de Red RJ45?
La tecnología detrás de los extensores HDMI sobre cable de red RJ45 se basa en la capacidad de la infraestructura de red Ethernet (utilizando cables de par trenzado como Cat5e, Cat6 o Cat6a) para transmitir datos a altas velocidades y distancias considerables. Un extensor HDMI de este tipo consta típicamente de dos unidades principales: un transmisor (TX) y un receptor (RX).
- Unidad Transmisora (TX): Esta unidad se conecta a la fuente de la señal HDMI (por ejemplo, un ordenador o un reproductor de Blu-ray) a través de un cable HDMI estándar. La unidad transmisora toma la señal HDMI y la codifica o la convierte en un formato que puede ser transmitido eficientemente a través de un cable de red Ethernet.
- Cable de Red Ethernet: Aquí es donde reside la ventaja principal. En lugar de un costoso y voluminoso cable HDMI, se utiliza un cable de red estándar (Cat5e, Cat6, etc.) para conectar la unidad transmisora a la unidad receptora. Estos cables están diseñados para transmitir señales de datos a través de distancias mucho mayores que los cables HDMI pasivos, típicamente hasta 100 metros (330 pies) por segmento, sin una degradación significativa de la señal.
- Unidad Receptora (RX): Esta unidad se conecta a la pantalla (televisor, proyector, monitor) a través de un cable HDMI estándar. La unidad receptora recibe la señal codificada transmitida por el cable de red y la decodifica, convirtiéndola de nuevo a su formato HDMI original, lista para ser mostrada en la pantalla.
Esta arquitectura permite que las señales HDMI viajen a través de la infraestructura de red existente o a través de nuevos tendidos de cableado de red, ofreciendo una flexibilidad y un alcance sin precedentes en comparación con las soluciones HDMI tradicionales.
Ventajas Clave del Extensor HDMI sobre Cable de Red RJ45
La adopción de extensores HDMI sobre cable de red RJ45 ofrece una serie de beneficios tangibles que los convierten en una solución atractiva para una amplia gama de aplicaciones:
- Alcance Extendido: La ventaja más evidente es la capacidad de extender señales HDMI a distancias mucho mayores que las permitidas por los cables HDMI convencionales. Como se mencionó, los cables de red Ethernet pueden transmitir datos de manera fiable hasta 100 metros, lo que abre un abanico de posibilidades para la colocación de dispositivos y pantallas.
- Costo-Efectividad: Para distancias superiores a los 15-20 metros, los cables de red Ethernet (Cat5e, Cat6) son considerablemente más económicos que los cables HDMI de alta calidad o los cables HDMI activos de longitud similar. Esto se traduce en un ahorro significativo en los costos de cableado, especialmente en instalaciones a gran escala.
- Facilidad de Instalación y Flexibilidad: La instalación es rápida y sencilla. Las unidades transmisora y receptora son generalmente plug-and-play, lo que permite configurar y disfrutar de tu contenido en minutos. Además, el uso de cables de red permite aprovechar la infraestructura de cableado existente en muchos edificios, reduciendo la complejidad y el tiempo de instalación. Si se requiere un nuevo tendido, los cables de red son más delgados, flexibles y fáciles de pasar por conductos y paredes que los cables HDMI gruesos.
- Soporte para Altas Resoluciones: Los extensores HDMI sobre cable de red modernos son capaces de soportar resoluciones de video de alta definición, incluyendo 1080p (Full HD) y, cada vez más, 4K Ultra HD. Esto garantiza que la calidad de imagen se mantenga nítida y detallada, incluso a largas distancias. El soporte para resoluciones 4K implica un ancho de banda robusto, y estos extensores están diseñados para manejarlo.
- Transmisión de Audio y Señales Adicionales: Además de la señal de video, la mayoría de los extensores HDMI sobre cable de red también son capaces de transmitir señales de audio multicanal (como Dolby Digital o DTS) y, en algunos modelos, incluso señales de control como IR (infrarrojo) o EDID (Extended Display Identification Data), lo que permite controlar la fuente de forma remota o asegurar la compatibilidad entre la fuente y la pantalla.
- Reducción de la Degradación de la Señal: Al codificar la señal HDMI en un formato digital optimizado para la transmisión por cable de red, se minimiza la degradación que ocurriría con una transmisión analógica o una transmisión eléctrica directa a través de un cable HDMI largo.

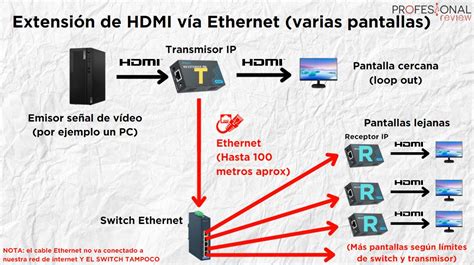

Como conectar Extender HDMI por RJ45
Consideraciones Técnicas y de Selección
Al elegir un extensor HDMI sobre cable de red RJ45, es importante tener en cuenta varios factores para asegurar la compatibilidad y el rendimiento óptimo:
- Resolución y Formato de Video: Asegúrate de que el extensor sea compatible con la resolución nativa de tu fuente y pantalla (por ejemplo, 1080p, 4K a 30Hz o 4K a 60Hz). Las resoluciones más altas requieren un mayor ancho de banda.
- Estándar del Cable de Red: Si bien Cat5e es suficiente para muchas aplicaciones a 1080p, para resoluciones 4K y para distancias cercanas al límite de 100 metros, se recomienda encarecidamente el uso de cables Cat6 o Cat6a. Estos cables ofrecen un mejor blindaje y un rendimiento superior, minimizando la interferencia y la diafonía.
- Ancho de Banda Soportado: El ancho de banda es crucial para la calidad de la señal, especialmente con resoluciones 4K. Verifica las especificaciones del extensor para asegurarte de que soporta el ancho de banda necesario para tu contenido.
- Funciones Adicionales: Considera si necesitas características como la transmisión de señales IR para control remoto, passthrough de audio HD, o la capacidad de daisy-chain (encadenar) múltiples extensores para cubrir distancias aún mayores.
- Alimentación: Muchos extensores requieren alimentación externa tanto en la unidad transmisora como en la receptora. Algunos modelos ofrecen Power over Ethernet (PoE), lo que significa que solo una de las unidades necesita alimentación externa, recibiendo la otra energía a través del propio cable de red.
- Latencia: Para aplicaciones críticas como juegos de alta velocidad o edición de video en tiempo real, la latencia (el retraso entre la fuente y la pantalla) puede ser un factor. Investiga las especificaciones de latencia del extensor si esto es una preocupación.
Aplicaciones Profesionales y de Entretenimiento
La versatilidad y el rendimiento de los extensores HDMI sobre cable de red RJ45 los han convertido en una solución indispensable en una amplia gama de entornos:
- Salas de Conferencias y Aulas: Permiten conectar portátiles o sistemas de presentación a pantallas o proyectores ubicados a distancia, facilitando la colaboración y la enseñanza. La facilidad de instalación es clave en estos entornos dinámicos.
- Centros de Datos y Salas de Servidores: Los administradores pueden monitorear múltiples servidores desde una consola remota, manteniendo la sala de servidores en un entorno controlado y seguro.
- Tiendas Minoristas y Señalización Digital: La capacidad de transmitir contenido de alta definición a múltiples pantallas distribuidas en una tienda o en un espacio público es fundamental para la publicidad y la información.
- Estadios y Arenas Deportivas: Transmitir video y audio a pantallas gigantes y a sistemas de sonido en grandes recintos.
- Hogares Inteligentes y Sistemas de Entretenimiento: Integrar fuentes de audio y video en diferentes habitaciones sin la necesidad de tender cables HDMI largos y complicados. Permite colocar televisores en lugares donde no hay una conexión HDMI cercana a la fuente.
En resumen, el extensor HDMI sobre cable de red RJ45 es una solución tecnológica robusta y eficiente que aborda directamente las limitaciones de distancia de los cables HDMI tradicionales. Con su fácil configuración, costo-efectividad y capacidad para mantener la integridad de la señal a través de cables de red estándar, esta tecnología se ha consolidado como una herramienta esencial para aplicaciones profesionales y entornos de entretenimiento en el hogar donde la distancia es un factor importante. Al llevar tus señales HDMI más allá de los límites convencionales, estos extensores desbloquean nuevas posibilidades para la conectividad audiovisual.
